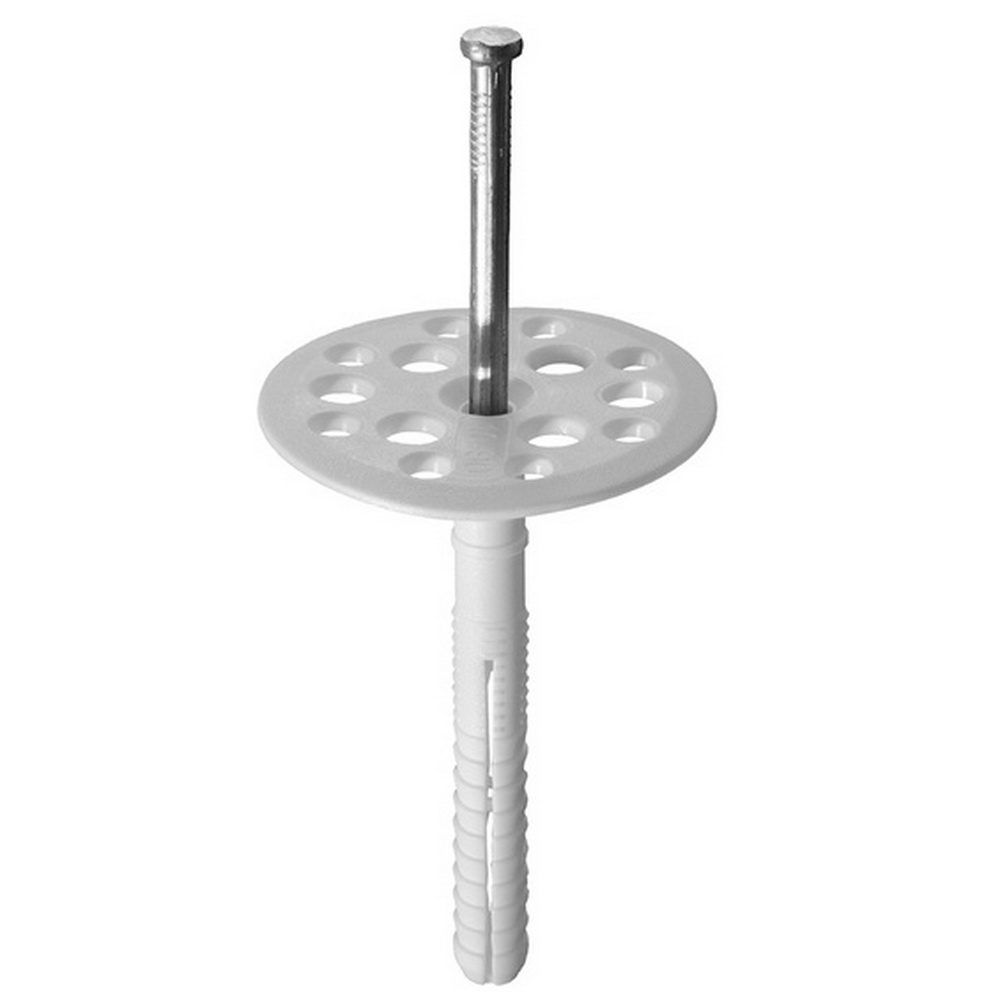

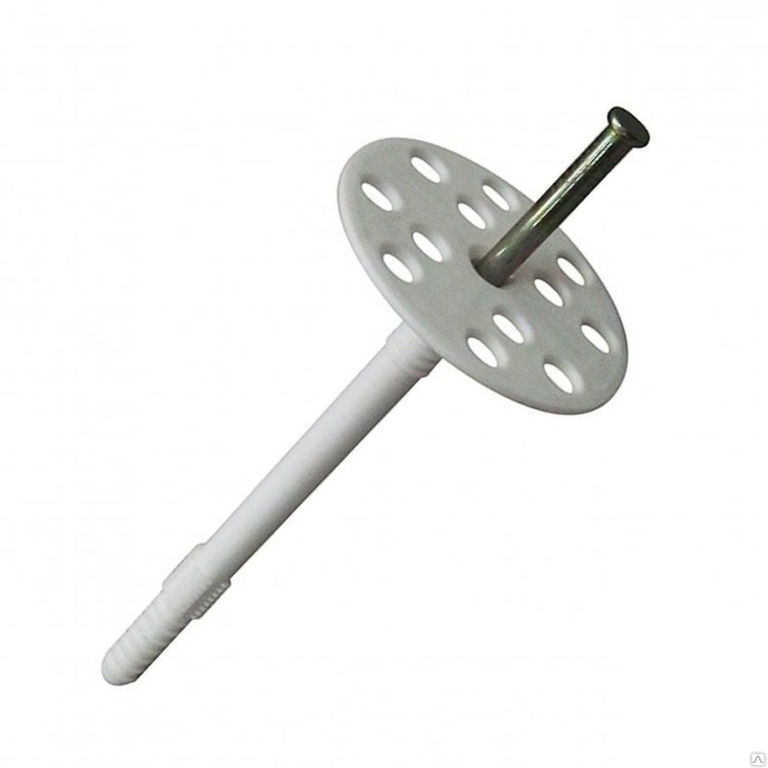

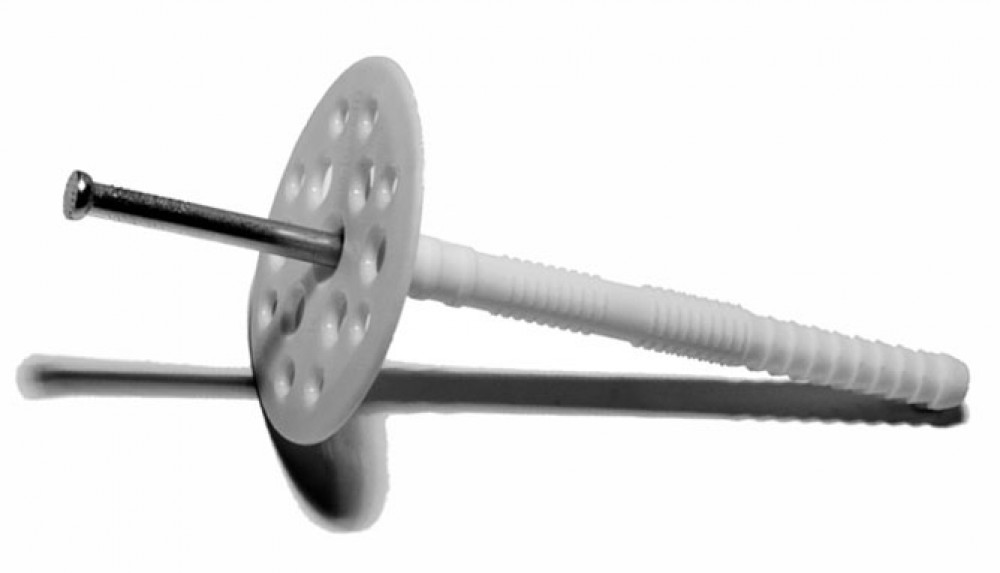

Дюбель для теплоізоляції із металевим стрижнем (гриб)

Дюбель для теплоізоляції з металевим стрижнем, також відомий як «гриб» або тарілчастий дюбель, призначений для міцного кріплення теплоізоляційних плит до різних основ - бетону, цегли, каменю, газобетону та інших будівельних матеріалів. Завдяки широкому капелюшку (60 мм) він надійно притискає утеплювач, запобігаючи його зміщенню або пошкодженню. Посилений оцинкований сталевий стрижень забезпечує високу несучу здатність та стійкість до навантажень, а ударостійкий поліпропілен корпусу захищає кріплення від вологи, корозії та температурних перепадів. Такий дюбель підходить для монтажу як легких, так і важких утеплювачів, включаючи мінеральну вату, пінопласт, пінополістирол та скловату, і може застосовуватися при влаштуванні фасадів з мокрим або вентильованим способом утеплення.

Призначення

Використовується для надійного кріплення теплоізоляційних матеріалів (мінеральна вата, скловата, пінопласт, пінополістирол та ін.) до бетонних, цегляних, кам'яних та інших основ, включаючи повнотілі та порожнисті блоки. Підходить для фасадів із штукатурним або вентильованим шаром, вертикальних та горизонтальних поверхонь.

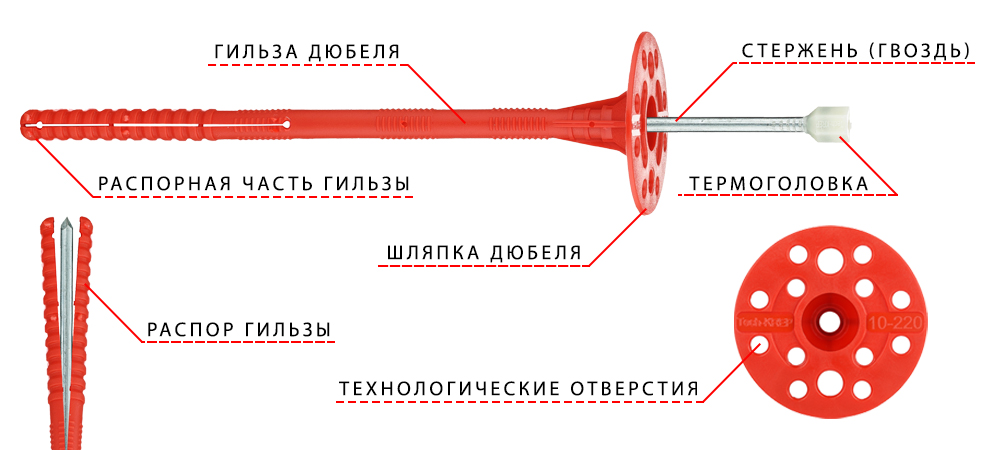

Конструкція та матеріали

• Гільза - ударостійкий поліпропілен діаметром 10 мм з широким тарілчастим капелюшком (Ø 60 мм) для рівномірного притиску утеплювача.
• Стрижень-цвях - вуглецева оцинкована сталь з антикорозійним покриттям (>10 мкм), що забезпечує високу міцність і довговічність.
• Термоголовка (у ряді моделей) — склонаповнений поліамід, що запобігає утворенню «містків холоду».

Переваги

• Висока несуча здатність та стійкість до виривів.
• Стійкість до вологи, перепадів температур та корозії.
• Підходить для кріплення важких утеплювачів.
• Проста та швидка установка.
• Розрахунок необхідного діаметра, довжини та кількості дюбелів для теплоізоляції.

Для надійної фіксації теплоізоляційного матеріалу до основи потрібно правильно розрахувати відповідний діаметр і довжину дюбеля.

Відповідний діаметр дюбеля для теплоізоляції безпосередньо залежить від матеріалу утеплювача. Так, при утепленні рихлими та легкими матеріалами підходять дюбелі з великим діаметром капелюшка, а для кріплення щільного утеплювача, такого як пінопласт, можна використовувати дюбелі з мінімальним діаметром.

Підходяща довжина дюбеля вже залежить відразу від декількох параметрів. Загальна формула розрахунку довжини має такий вигляд:

L = E + H + R + V, де:

L - підсумкова довжина дюбеля;
E — довжина розпірної частини дюбеля;
H — товщина теплоізоляційного матеріалу;
R - товщина клейового розчину або старої штукатурки;
V - запас на кривизну, відхилення фасаду.

Необхідна кількість дюбелів обчислюється за формулою:

W = S x Q, де:

W - підсумкова кількість;
S — загальна площа поверхні, що утеплюється;
Q - витрата дюбелів на 1 м ² теплоізоляційного матеріалу.

Також завжди необхідно мати додатковий запас дюбелів (5-10 шт.) - На випадок поломки при монтажі або втрати.

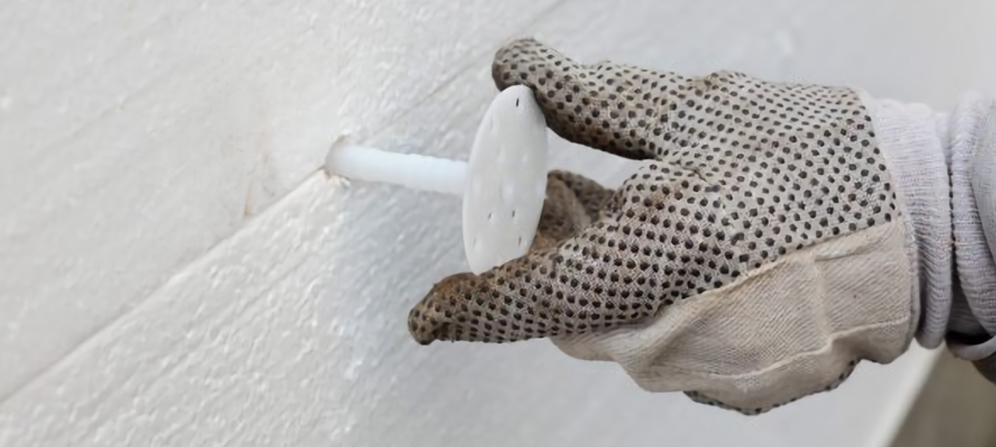

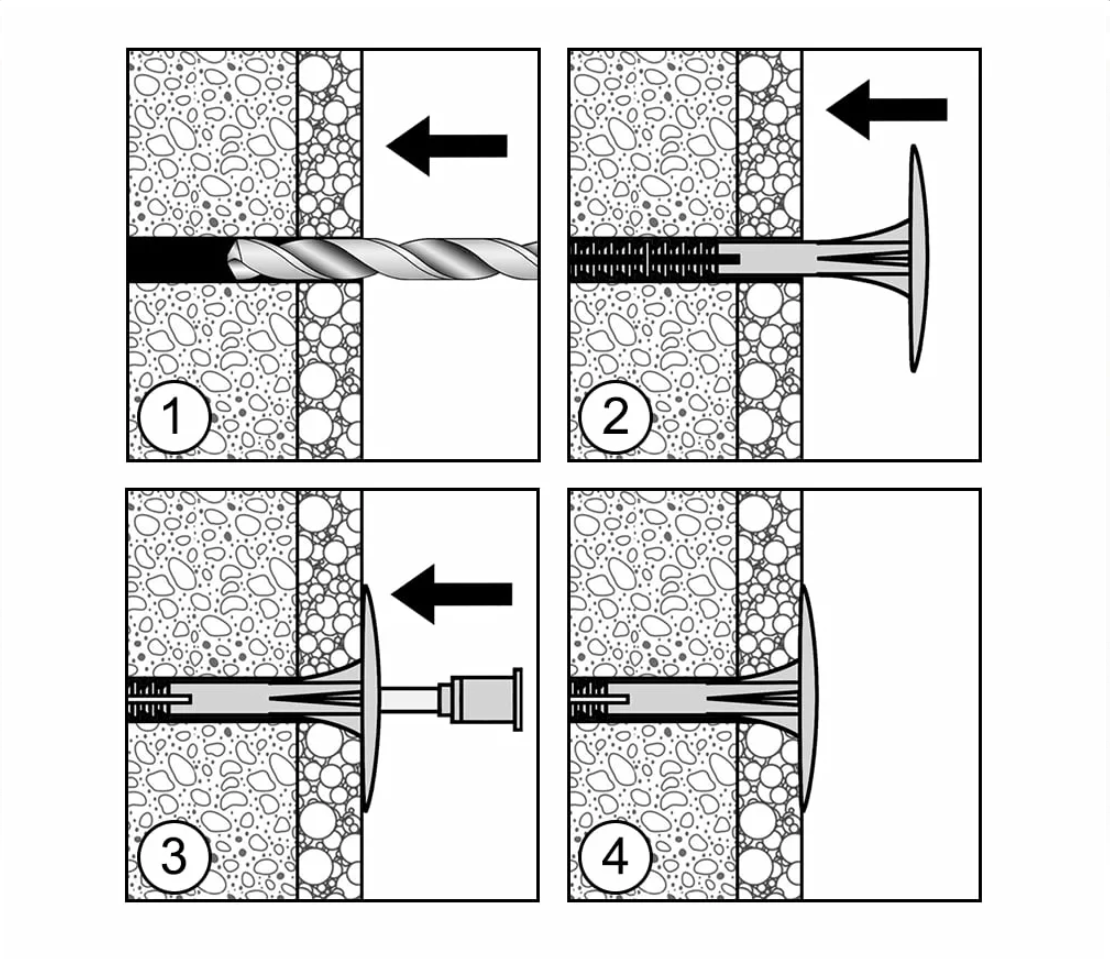

Монтаж

Встановити утеплювач на основу.
Просвердлити отвір діаметром 10 мм через утеплювач.
Вставити дюбель до упору капелюшка.
Забити металевий стрижень до повного утоплення у гнізді.

Рекомендується 5-6 дюбелів на 1 м2. Мінімальна глибина анкерування в щільні матеріали – 50 мм.

Дюбелі для теплоізоляції підходять для кріплення, як у повнотілі, так і в пустотілі основи, серед яких: повнотіла цегла, пустотіла цегла, керамзитобетон, газобетон.

Технічні характеристики

Область застосування

• Пінопласт, пінополістирол
• Мінеральна та базальтова вата
• Скловата

Умови експлуатації: від –50°C до +80°C.
