DIN 914. Винт установочный с полной метрической резьбой, с острым концом

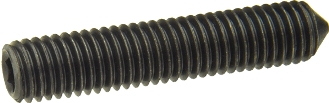

DIN 914 - винт установочный с полной метрической резьбой, с острым концом. Винт DIN 914 используется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров. Винт DIN 914 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Материалы:

Сталь: 45Н
Сталь с покрытием: гальваническая оцинковка
Нержавеющая сталь: А1 - А5

DIN 914 Винт установочный стопорный с внутренним шестигранником и коническим концом. Конец установочного винта имеет специальную коническую форму, служащую для фиксации изделий относительно друг друга.

Стандарт ISO	Стандарт ГОСТ	Описание стандарта
ISO 4027		Винт установочный с острым (заостренным) концом
	ГОСТ 8878-93	Винт установочный с полной метрической резьбой, с острым концом

d		М1,4	М1,6	М2	М2,5	M3	M4	M5	М6	М8	М10	М12	М16	М20	М24
P		0,3	0,35	0,4	0,45	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2,5	3
dt		0,45	0,8	1	1,5	2	2,5	3,5	4	5,5	7	8,5	12	15	18
s		0,7	0,7	0,9	1,3	1,5	2	2,5	3	4	5	6	8	10	12
t	короткие	0,6	0,7	0,8	1,2	1,2	1,5	2	2	3	4	4,8	6,4	8	10
t	длинные	1,4	1,5	1,7	2	2	2,5	3	3,5	5	6	8	10	12	15
l
2		#	#	#
2,5		#	#	#	#
3		+	+	#	#	#
4		+	+	+	+	#	#
5		+	+	+	+	+	#	#
6		+	+	+	+	+	+	#	#
8			+	+	+	+	+	+	+	#
10				+	+	+	+	+	+	+	#
12					+	+	+	+	+	+	+	#
16						+	+	+	+	+	+	+	#
20							+	+	+	+	+	+	+	#
25								+	+	+	+	+	+	+	#
30									+	+	+	+	+	+	+
35										+	+	+	+	+	+
40										+	+	+	+	+	+
45											+	+	+	+	+
50											+	+	+	+	+
55												+	+	+	+
60												+	+	+	+

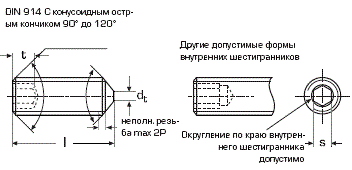

Обозначения:

d - номинальный диаметр резьбы
P - шаг резьбы
dt - диаметр конического конца, макс.
s - размер под ключ
t - глубина шлица винта, мин.
l - длина винта
# - короткие винты с обязательным углом фаски 120°,
+ - длинные винты с углом фаски 90°,
