DIN 965

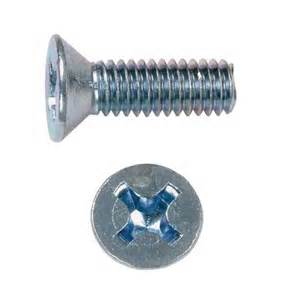

DIN 965. Винт с потайной головкой с крестообразным шлицем и полной резьбой
DIN 965 - винт с потайной головкой с крестообразным шлицем Ph или Pz. и полной резьбой (метрической стандартного шага, нарезанной по всей длине шпильки). Винты DIN 965 используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров.
Как правило, винты DIN 965 оцинкованы.
Материалы:
- Сталь (класс прочности) : 4.8, 5.8, 8,8, 10,9.
- Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование.
- Нержавеющая сталь: А2, А4.
- Цветные металлы, сплавы: латунь.
- Пластик
| Стандарт ISO | Стандарт ГОСТ | Описание стандарта |
| ISO 7046-1 | Винт с потайной головкой с крестообразным шлицем | |
| ISO 7046-2 | Винт с потайной головкой с крестообразным шлицем | |
| ISO 10642 | Винт с потайной головкой и внутренним шестигранником | |
| ISO 2009 | Винт с потайной головкой с прямым шлицем | |
| ГОСТ 17475-80 | Винт с потайной головкой с крестообразным или прямым шлицем и полной резьбой |
| d | M1.6 | M2 | M2.5 | M3 | M4 | M5 | М6 | М8 | М10 |
|---|---|---|---|---|---|---|---|---|---|
| dk ISO/DIN |
3 | 3,8 | 4,7 | 5,5/5,6 | 8,4/7,5 | 9,3/9,2 | 11,3/11 | 15,8/14,5 | 18,3/18 |
| k ISO/DIN |
1/0,96 | 1,2 | 1,5 | 1,65 | 2,7/2,2 | 2,7/2,5 | 3,3/3 | 4,65/4 | 5 |
| b | 15 | 16 | 18 | 19 | 22 | 25 | 28 | 34 | 40 |
| n | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 |
| m | 0 | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 4 |
Обозначения:
- d - номинальный диаметр резьбы
- dk - диаметр потайной головки
- k - высота головки
- b - длина резьбы винта, мин.
- n - ширина шлица головки винта
- m - размер крестообразного шлица Ph или Pz
