DIN 417
DIN 417. Винт установочный с цилиндрическим концом(цапфой) и прямым шлицем
DIN 417 - установочный винт с цилиндрическим концом(цапфой) и прямым шлицем. Винт DIN 417 применяется в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.
В соответствии со своим стандартом, винт DIN 417 должен иметь именно прямой шлиц, тогда как его аналог, ISO 7435 может обладать также шестигранным углублением под ключ. Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга. Винт DIN 417 производится из углеродистой стали, сталь 14Р, нержавеющей стали A1, А2, A3, А4 и А5, латуни, гальваническая оцинковка, гальваническое никелирование и гальваническое хромирование. (Zn, Ni, Cr).
Класс прочности: 14Н
Класс точности: А и В
| Стандарт ISO | Стандарт DIN | Стандарт ГОСТ | Описание стандарта |
|---|---|---|---|
| ISO 7435 | Установочный винт с цилиндрическим концом со шлицем | ||
| DIN 427 | Винт установочный (штифт резьбовой), неполная резьба, прямой шлиц | ||
| DIN 915 | Винт установочный с метрической резьбой, с внутренним шестигранником и цапфой | ||
| ГОСТ 1478-93 | Установочный винт с цилиндрическим концом со шлицем |

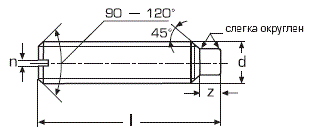

Таблица размеров и характеристик винтов DIN 417
| Резьба | d1 | z | n | t min |
|---|---|---|---|---|
| M3 | 2 | 1,5 | 0,4 | 0,8 |
| M4 | 2,5 | 2 | 0,6 | 1,12 |
| M5 | 3,5 | 2,5 | 0,8 | 1,28 |
| M6 | 4 | 3 | 1 | 1,6 |
| M8 | 5,5 | 4 | 1,2 | 2 |
| M10 | 7 | 5 | 1,6 | 2,4 |
| M12 | 8,5 | 6 | 2 | 2,8 |
| M14 | 10 | 7 | 2 | 5 |
| M16 | 12 | 9 | 2,5 | 5 |
| M20 | 15 | 9 | 3 | 6,3 |
