DIN 915

DIN 915. Гвинт настановний з метричним різьбленням, з внутрішнім шестигранником і цапфою

DIN 915 - гвинт настановний з метричним різьбленням, з внутрішнім шестигранником і цапфою. Гвинт інсталяційний з цапфою DIN 915 використовується для з'єднання елементів конструкцій у машинобудуванні, приладобудуванні та інших промислово-виробничих галузях спільно з гайками, шайбами відповідних розмірів. Гвинт DIN 915 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні.

Матеріали:

Сталь: 45Н
Сталь із покриттям: гальванічна оцинковка
Нержавіюча сталь: А1-А5

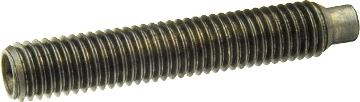

DIN 915 Гвинт настановний з циліндричним кінцем і внутрішнім шестигранником. Кінець гвинта має спеціальну циліндричну форму, що служить для фіксації виробів відносно один одного.

Стандарт ISO	Стандарт ГОСТ	Опис стандарту
ISO 4028		Гвинт настановний з цапфою
	ГОСТ 11075-93	Гвинт настановний з метричним різьбленням, з внутрішнім шестигранником і цапфою

d		М1,4	М2	M3	M4	M5	М6	М8	М10	М12	М16	М20	М24
P		0,3	0,4	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2,5	3
dp		0,7	1	2	2,5	3,5	4	5,5	7	8,5	12	15	18
s		0,7	0,9	1,5	2	2,5	3	4	5	6	8	10	12
t	короткі	0,6	0,8	1,2	1,5	2	2	3	4	4,8	6,4	8	10
t	довгі	1,4	1,7	2	2,5	3	3,5	5	6	8	10	12	15
z	короткі	0,65	0,75	1	1,25	1,5	1,75	2,25	2,75	3,25	4,3	5,3	6,3
z	довгі	1,05	1,25	1,75	2,25	2,75	3,25	4,3	5,3	6,3	8,36	10,36	12,43
l
2		#
2,5		#	#
3		+	#
4		+	+	#
5		+	+	#	#
6		+	+	+	#	#
8			+	+	+	+	#	#
10			+	+	+	+	+	#	#
12				+	+	+	+	+	#	#
16				+	+	+	+	+	+	#	#
20					+	+	+	+	+	+	#	#
25						+	+	+	+	+	+	#	#
30							+	+	+	+	+	+	#
35								+	+	+	+	+	+
40								+	+	+	+	+	+
45									+	+	+	+	+
50									+	+	+	+	+
55										+	+	+	+
60										+	+	+	+

Позначення:

d - номінальний діаметр різьблення
P - крок різьблення
dp – діаметр циліндричного кінця, макс.
s - розмір під шестигранний ключ
t – глибина шліца гвинта, хв.
z – довжина циліндричного кінця, макс.
l - довжина гвинта
# - короткі гвинти з обов'язковим кутом фаски 120 °,
+ - Довгі гвинти з кутом фаски 90°,
