DIN 564
DIN 564. Болт (винт) стопорный с уменьшенной шестигранной головкой
DIN 564 - болт (винт) стопорный с уменьшенной шестигранной головкой, метрической резьбой с коническим конусообразным концом без резьбы.
Винт DIN 564 используется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров. Болт DIN 564 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.
Материалы:
- Сталь: 14Н, 22Н
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А1 - А5.

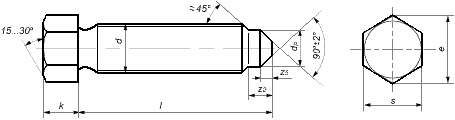

DIN 564 Болт стопорный высокопрочный с шестигранной уменьшенной головкой и коническим концом, форма A - с проточкой, форма В - со сбегом, полная метрическая резьба от М6 до М36, длина от 12 до 200 мм.
| Стандарт DIN | Описание стандарта |
|---|---|
| DIN 561 | Болт, винт установочный с шестигранной головкой и цилиндрическим концом, цапфой |
|
d |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M30 |
M36 |
|
|
P |
крупный |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
|
мелкий |
- |
- |
- |
- |
- |
2 |
2 |
2 |
3 |
|
|
k |
5 |
6 |
7 |
9 |
11 |
14 |
17 |
21 |
25 |
|
|
a 1 |
3 |
3,75 |
4,5 |
5,25 |
6 |
7,5 |
9 |
10,5 |
12 |
|
|
r |
0,25 |
0,4 |
0,4 |
0,6 |
0,6 |
0,8 |
0,8 |
1 |
1 |
|
|
z 2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
18 |
|
|
z 5 |
1,75 |
2,5 |
3 |
3,5 |
4,5 |
5 |
6 |
8 |
10 |
|
|
d p |
4 |
5,5 |
7 |
8,5 |
12 |
15 |
18 |
23 |
28 |
|
|
e |
8,79 |
11,05 |
14,38 |
17,77 |
19,92 |
26,75 |
33,53 |
39,98 |
51,28 |
|
|
s |
8 |
10 |
13 |
16 |
18 |
24 |
30 |
36 |
46 |
|
|
l форма А |
мин. |
12 |
16 |
20 |
25 |
30 |
40 |
45 |
60 |
80 |
|
макс. |
60 |
60 |
60 |
120 |
120 |
120 |
120 |
120 |
200 |
|
|
l форма B |
мин. |
12 |
16 |
20 |
25 |
30 |
40 |
45 |
60 |
80 |
|
макс. |
40 |
60 |
60 |
100 |
120 |
120 |
120 |
120 |
200 |
|
Обозначения:
- d - номинальный диаметр резьбы
- P - шаг резьбы
- k - высота шестигранной головки
- a1 - сбег, не более
- r - радиус, минимум
- z2 - длина цапфы, не менее
- z5 - высота конуса
- dp - диаметр цапфы, не более
- e - диаметр описанной окружности, не менее
- s - размер под ключ
- l - длина болта
