DIN 963
DIN 963. Гвинт з потайною головкою з прямим шліцом та повним різьбленням
DIN 963 - гвинт з потайною головкою з прямим шліцом та повним різьбленням (метричним стандартним кроком, нарізаним по всій довжині шпильки). Гвинти DIN 963 використовуються у будівництві, машинобудуванні, промислових та виробничих галузях спільно з шайбами, гайками відповідних розмірів. Гвинт з прямим шліцом DIN 963 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні. Клас міцності: 4,8, 5,8, 8,8, 10,9. Як правило, гвинти DIN 963 оцинковані.
Матеріали гвинтів:
- Сталь: 4.8, 5.8 (Клас міцності: для гвинтів).
- Сталь із покриттям: гальванічне оцинкування, гальванічне нікелювання, гальванічне хромування.
- Нержавіюча сталь: А1 – А5.
- Латунь, мідний метал, алюміній, пластик
| Стандарт ISO | Стандарт DIN | Стандарт ГОСТ | Опис стандарту |
|---|---|---|---|
| ISO 2009 | Гвинт з потайною головкою, з повним різьбленням | ||
| ISO 10642 | Болт з потайною головкою і внутрішнім шестигранником | ||
| DIN 7991 | Гвинт із потайною головкою із внутрішнім шестигранником або шліцем Torx | ||
| ГОСТ 17475-80 | Гвинт з потайною головкою з хрестоподібним або прямим шліцем і повним різьбленням |
|
d |
M1 |
M1.2 |
M1.4 |
M1.6 |
M2 |
M2.5 |
M3 |
M3.5 |
M4 |
M5 |
М6 |
М8 |
М10 |
М12 |
М16 |
М20 |
|
dk ISO/DIN |
1,9 |
2,3 |
2,6 |
3 |
3,8 |
4,7 |
5,5/5,6 |
7,3/6,5 |
8,4/7,5 |
9,3/9,2 |
11,3/11 |
15,8/14,5 |
18,3/18 |
22 |
29 |
36 |
|
k ISO/DIN |
0,6 |
0,72 |
0,84 |
1/0,96 |
1,2 |
1,5 |
1,65 |
2,35/1,93 |
2,7/2,2 |
2,7/2,5 |
3,3/3 |
4,65/4 |
5 |
6 |
8 |
10 |
|
b |
1) |
1) |
1) |
15 |
16 |
18 |
19 |
38 |
22 |
25 |
28 |
34 |
40 |
46 |
58 |
70 |
|
n |
0,25 |
0,3 |
0,3 |
0,4 |
0,5 |
0,6 |
0,8 |
1 |
1,2 |
1,2 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |

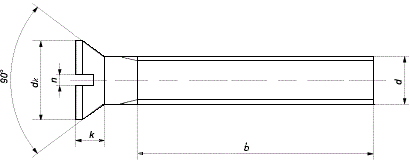

Позначення:
- d - номінальний діаметр різьблення
- dk - діаметр потайної головки
- k - висота головки
- b - Довжина різьблення гвинта, хв. 1) - різьблення до головки
- n - ширина шліцю головки гвинта
