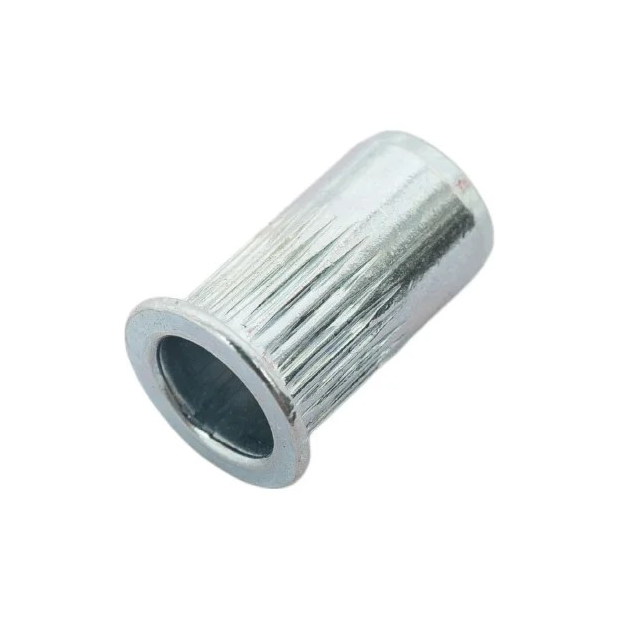

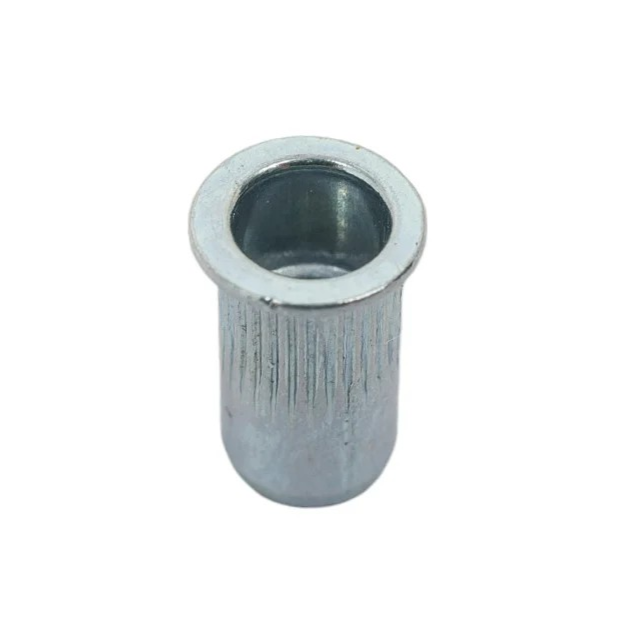

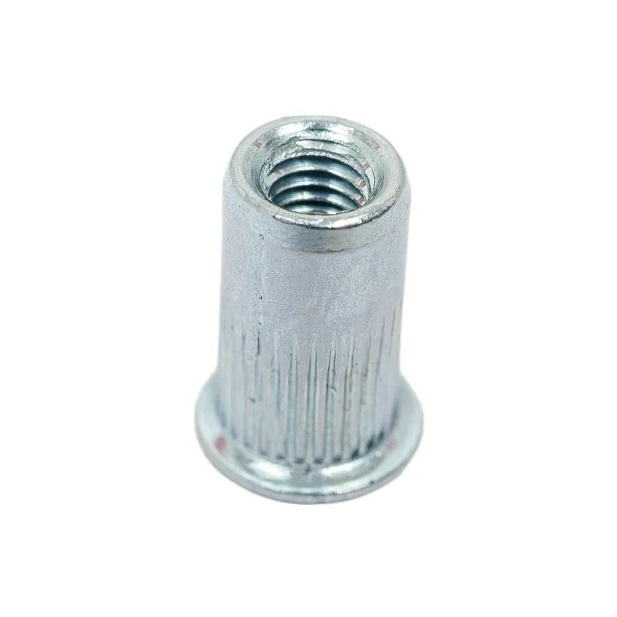

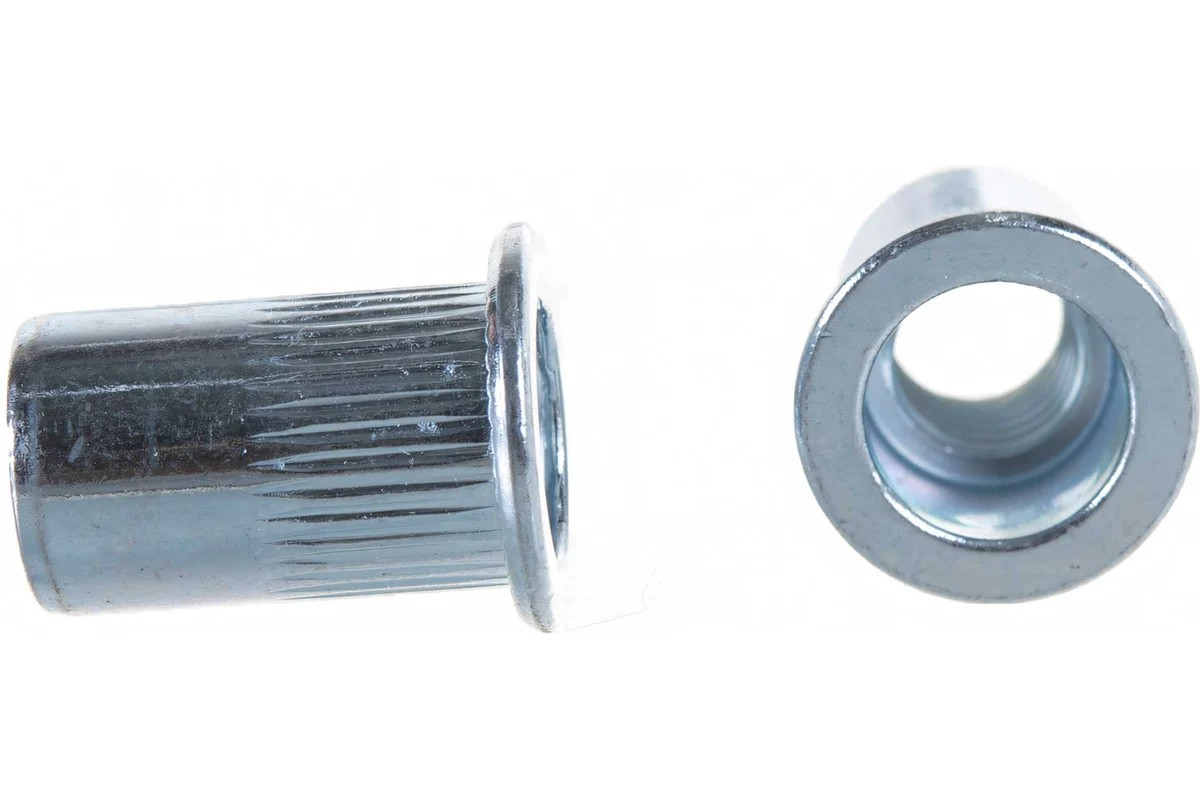

Гайка клепальна (заклепка-гайка) відкрита рифлена з плоскою головкою

Особливості товару

• Порожниста  циліндрична форма з деформівною (яка сминається під час встановлення) середньою частиною тіла.

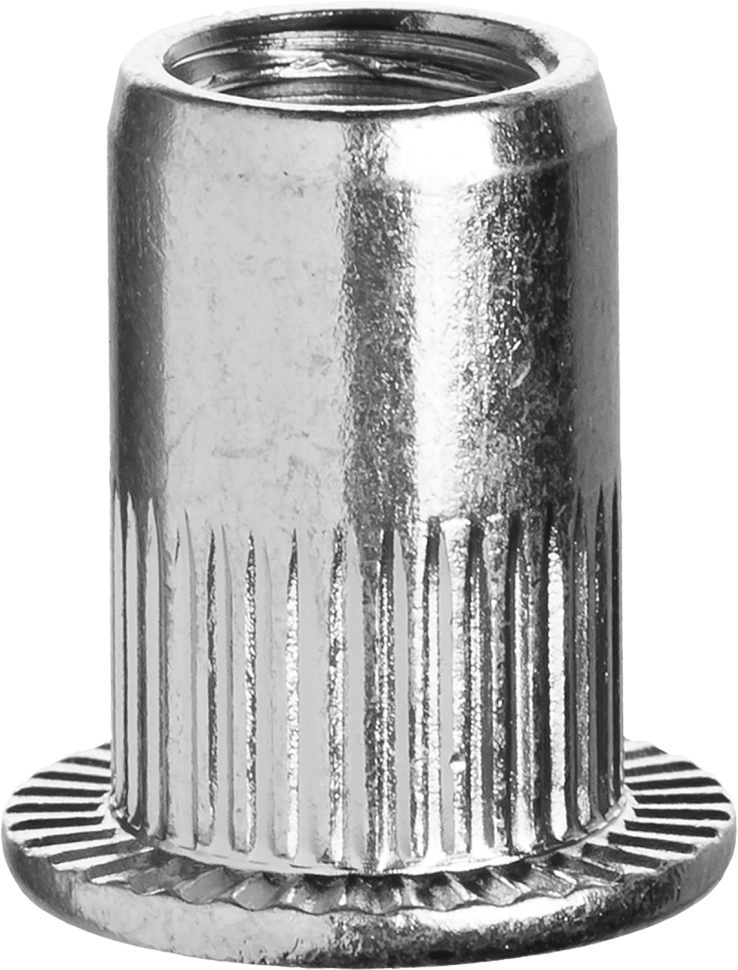

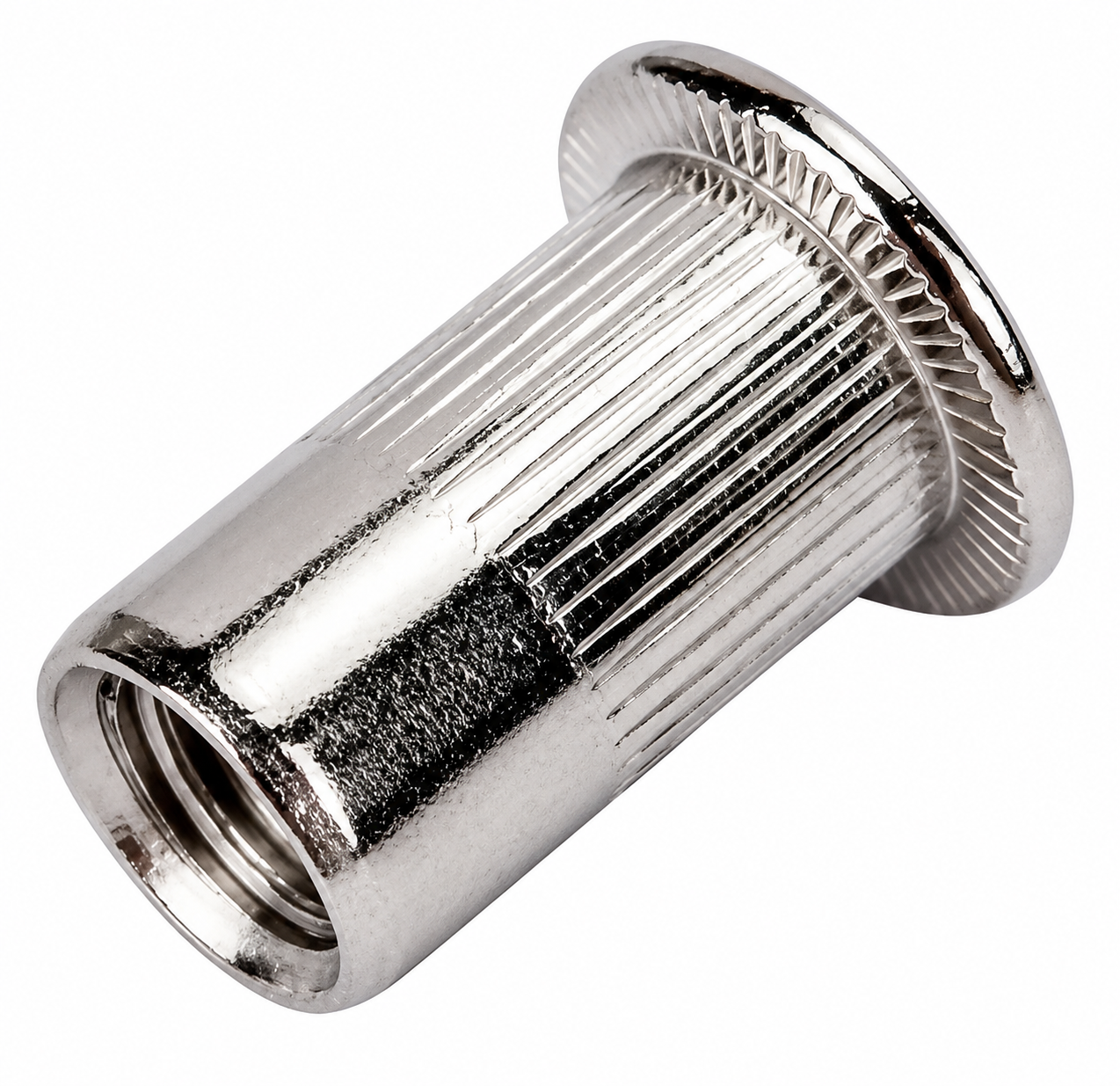

• Рифлена  поверхня корпусу та бортика з насічками — захист від прокручування в матеріалі.

• Плоска  (циліндрична) головка — встановлення без зенкування отвору.

• Відкритий  тип — після монтажу утворюється наскрізний різьбовий отвір.

• Матеріал  — сталь, покриття — цинк (антикорозійний захист).

• Монтується  спеціальним заклепувальником для різьбових заклепок — ручним, пневматичним або акумуляторним.

Переваги

• Дає  змогу створити міцне різьбове з'єднання в тонкому листовому металі, де нарізання різьби неможливе.

• Монтаж  виконується з одного боку деталі — доступ із зворотного боку не потрібен.

• Швидке  встановлення без зварювання та без нарізання різьби мітчиком.

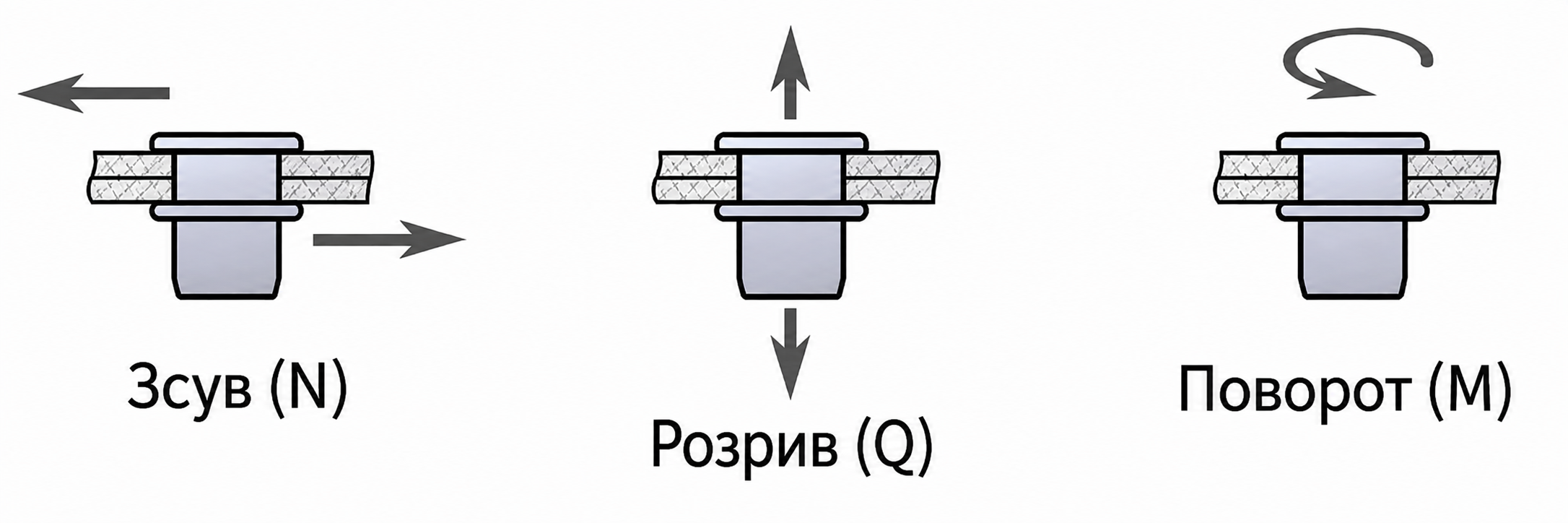

• Насічки  на корпусі та бортику виключають прокручування заклепки під час закручування болта.

• Отримане  різьбове з'єднання можна багаторазово відкручувати та закручувати повторно.

• Підходить  для тонкостінних профілів, труб, корпусів і листового металу.

Недоліки

• Обмежений  діапазон товщини кріпленого матеріалу — довжину заклепки потрібно точно підбирати під товщину пакета.

• Потрібен  спеціалізований інструмент — заклепувальник із різьбовою насадкою відповідного діаметра.

• Несуча  здатність з'єднання нижча, ніж у зварного або наскрізного болтового кріплення в товстому металі.

• За  неправильно підібраного діаметра отвору можлива слабка фіксація або деформація заклепки під час встановлення.

• Відкритий  тип не забезпечує герметичність з'єднання — якщо потрібен захист від вологи, використовується закритий (глухий) тип.

Сфера застосування

• Кріплення  тонколистових металевих конструкцій і корпусів.

• Монтаж  профілів, коробів та елементів вентиляційних систем.

• Автомобілебудування  та кузовний ремонт.

• Виготовлення  рекламних конструкцій, стендів, торговельного обладнання.

• Меблеве  виробництво з металевим каркасом.

• Електротехнічні  шафи та корпуси приладів.

Технічні характеристики

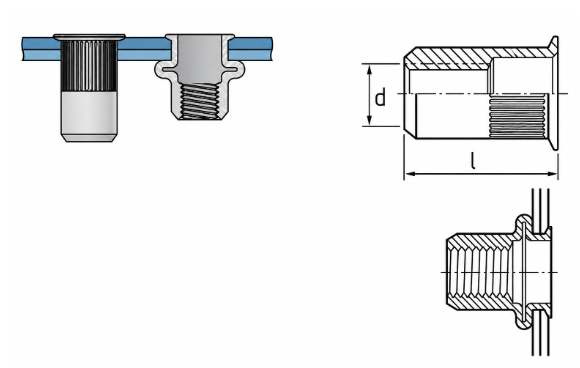

Типовий розмірний ряд

Таблиця наведена як довідковий орієнтир щодо типорозмірів лінійки. Конкретний розмір («№1» і далі за номенклатурою ALTA METIZ) і точні розміри уточнюються в картці товару.

Спосіб монтажу

1. Визначте  діаметр різьби, необхідний для з'єднання, та просвердліть у кріплених деталях отвір рекомендованого діаметра.

2. Вставте  заклепку-гайку в отвір так, щоб головка щільно прилягала до поверхні матеріалу.

3. Вкрутіть  різьбову насадку заклепувальника у різьбу заклепки до упору.

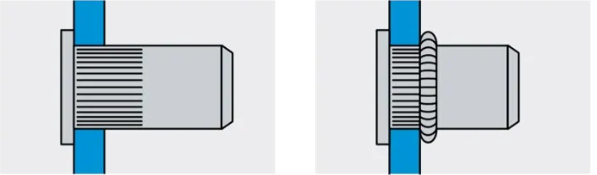

4. Приведіть  заклепувальник у дію — деформівна середня частина корпусу сминається та стягує матеріал між головкою і утвореним розширенням.

5. Викрутіть  насадку заклепувальника з встановленої заклепки.

6. Вкрутіть  у готовий різьбовий отвір болт або гвинт відповідного діаметра.

Поради

• Підбирайте  довжину заклепки за сумарною товщиною кріпленого пакета матеріалів (діапазон грип).

• Суворо  дотримуйтесь рекомендованого діаметра отвору — збільшений діаметр знижує надійність фіксації.

• Для  з'єднань з підвищеним крутним моментом під час затягування надавайте перевагу рифленому (з насічками) типу.

• Не  використовуйте повторно заклепку, якщо її деформівна частина вже була зім'ята під час попереднього встановлення.
