Автомобільні гайки — непомітні, але незамінні деталі. Вони фіксують різьбові з'єднання в двигуні, підвісці, трансмісії та інших вузлах. Гайка нагвинчується на болт або шпильку і забезпечує міцне з'єднання. Сфера застосування широка: від кріплення елементів кузова до встановлення коліс.
Самовідгвинчування в умовах вібрації — часта проблема. Особливо в автомобілях, де навантаження постійно змінюються. При заміні деталей підвіски, гальмівної системи або рульового управління не можна використовувати випадкові кріпильні елементи.
Типи автомобільних гайок
|
Тип гайки |
Стандарт |
Висота |
Особливість конструкції |
Застосування в автомобілі |
|
Шестигранна стандартна |
DIN 934, ГОСТ 5915-70 |
Нормальна (m ≈ 0,8d) |
Шість граней, без доп. фіксації |
Універсально: кузов, двигун, підвіска |
|
Висока шестигранна |
DIN 6330, ГОСТ 5927-70 |
Висока (m ≈ 1,5d) |
Збільшена висота — більше захоплення різьби |
Навантажені з'єднання: шпильки двигуна, рама |
|
Контргайка (низька) |
DIN 439, ГОСТ 5916-70 |
Низька (m ≈ 0,5d) |
У парі з основною гайкою — блокує відгвинчування |
Стопоріння в парі: регулювальні тяги, рульові наконечники |
|
Корончата |
DIN 935, ГОСТ 5918-73 |
Нормальна |
Прорізи під шплінт — надійне механічне блокування |
Рульові тяги, кульові опори, маточинні гайки |
|
З фланцем (зубчастим) |
DIN 6923, ГОСТ 9064-75 |
Нормальна + фланець |
Фланець розподіляє навантаження, зуби врізаються в поверхню |
Кузовні елементи, кронштейни, не потрібна шайба |
|
Самостопорна (нейлон) |
DIN 985, ISO 10511 |
Нормальна |
Нейлонове кільце у верхній частині — не відгвинчується при вібрації |
Підвіска, вихлопна система, кузов (до +120°C) |
|
Цільнометалева стопорна |
DIN 980, ISO 7042 |
Повна |
Деформована вершина — стопоріння без нейлону |
Гарячі зони: двигун, вихлоп (понад +120°C) |
|
Ковпачкова |
DIN 1587, ГОСТ 11860-85 |
Висока із закритим торцем |
Закритий торець — захист різьби болта від корозії |
Видимі з'єднання кузова, декоративне кріплення |
|
Колісна (маточинна) |
DIN 74361 A/B |
Висока |
Сферичний або плоский фланець, дрібний крок різьби |
Кріплення коліс — спеціалізована |
Стандартні шестигранні гайки
Шестигранна гайка — найбільш поширена. Вона легко впізнається по простій формі з шістьма гранями та внутрішньою різьбою. Затягується рожковим, накидним або торцевим ключем. Застосовується при складанні найрізноманітніших вузлів автомобіля. Стандарти: DIN 934, ГОСТ 5915-70, ГОСТ 5927-70.
Високі шестигранні гайки
Висота гайки (m) впливає на несучу здатність: чим вища гайка, тим більше витків різьби в зачепленні. Високі гайки (m ≈ 1,5d за DIN 6330) застосовують там, де шпилька працює на розтяг з великим переднатягом — вузли двигуна, рамні з'єднання, опори двигуна.
Контргайки (низькі шестигранні)
Контргайка — низька гайка (m ≈ 0,5d), що застосовується в парі з основною. При затяжці обидві гайки створюють взаємний тиск на витки різьби болта, блокуючи їх від повороту. Використовується там, де немає місця для самостопорної гайки або нейлонова вставка неприйнятна через температуру.
Корончаті гайки
Корончата гайка має прорізи у верхній частині під шплінт. Після затяжки шплінт продівається через отвір у болті і проріз гайки, повністю виключаючи її поворот. Це найнадійніший механічний спосіб стопоріння — використовується там, де неприпустиме жодне ослаблення: кульові опори, рульові наконечники, маточинні вузли.
Гайки з фланцем
Фланцева гайка (DIN 6923) має збільшений опорний фланець із зубчастою насічкою. Фланець виконує функцію вбудованої шайби — розподіляє навантаження по більшій площі. Зуби врізаються в опорну поверхню при затяжці, створюючи додаткове стопоріння. Не потрібна окрема шайба.
Самостопорні гайки з нейлоновим кільцем
Нейлонове кільце у верхній частині (DIN 985) при нагвинчуванні на болт пружно деформується і щільно охоплює витки різьби. Виникає додатковий момент тертя, незалежний від переднатягу. Гайку не можна використовувати повторно більше 5–7 разів. Обмеження за температурою: нейлон PA 6.6 втрачає пружність вище +120°C.
Цільнометалеві стопорні гайки
Стопоріння забезпечується деформацією металу у верхній частині гайки — три точки стиснення створюють підвищене тертя (DIN 980). Немає поліаміду — немає обмежень за температурою. Робочий діапазон до +300°C. Застосовують у двигуні, вихлопній системі, будь-яких гарячих зонах автомобіля.
Ковпачкові гайки
Закритий торець ковпачкової гайки захищає кінець болта від корозії та механічних пошкоджень. DIN 1587 — стандарт для автомобільного застосування. Використовується на видимих декоративних з'єднаннях кузова, хромованих деталях екстер'єру.
Колісні (маточинні) гайки: DIN 74361
Колісні гайки — спеціалізований вид з дрібним кроком різьби (×1,5) та високим класом міцності 10.0. Дрібний крок забезпечує краще самостопоріння при вібрації та точний контроль переднатягу.
|
Параметр |
DIN 74361 A |
DIN 74361 B |
Примітка |
|
Форма фланця |
Сферична (конусна) |
Плоска |
Сфера самоцентрується в диску |
|
Крок різьби |
Дрібний: M12×1,5, M14×1,5 |
Дрібний: M14×1,5, M18×1,5, M20×1,5, M22×1,5 |
Дрібний крок — краще стопоріння при вібрації |
|
Клас міцності |
10.0 |
10.0 |
Не використовувати нижче 8.0 на колесо |
|
Матеріал |
Вуглецева сталь |
Вуглецева сталь |
Легована — для спортивних застосувань |
|
Покриття |
Фосфат + масло або нікель |
Фосфат + масло або нікель |
Хром — тільки декоративно |
|
Момент затяжки (M12×1,5) |
100–120 Н·м |
100–120 Н·м |
Завжди за специфікацією виробника авто |
|
Застосування |
Більшість легкових автомобілів |
Вантажні авто, комерційний транспорт |
Завжди замінювати комплектом — 4 або 5 гайок |
Колісні гайки завжди замінюють комплектом. Використання однієї нової гайки разом зі зношеними — порушення рівномірності затяжки, яке при русі на великій швидкості може призвести до поступового ослаблення кріплення колеса.
Спеціальні автомобільні гайки
Крім основних типів, в автомобілебудуванні застосовується ряд спеціалізованих гайок:
- Приварні (зварні) гайки: запресовуються або приварюються до листового металу кузова — в прихованих місцях, де болт повинен вгвинчуватися з одного боку.
- Закладні гайки: встановлюються в пластикові корпуси або алюмінієве лиття під тиском — при складанні рами або корпусних деталей.
- Гайки-баранці: затяжка вручну без інструменту — для швидкознімних елементів (захисні кожухи, декоративні панелі).
- Комбіновані гайки з шайбою: цільноштампований елемент, шайба нероз'ємно інтегрована — для потокового виробництва на конвеєрі.
Матеріали виготовлення автомобільних гайок
|
Матеріал |
Клас міцності |
σв, МПа |
Температура |
Застосування / особливості |
|
Вуглецева сталь 35, 45 |
5, 6, 8, 10 |
500–1000 |
До +200°C |
Основна маса автогайок: кузов, підвіска, двигун |
|
Легована сталь 40Х |
10, 12 |
1000+ |
До +300°C |
Навантажені вузли: ходова частина спортивних авто |
|
Нержавіюча A2 (AISI 304) |
A2-70 |
700 |
–196…+300°C |
Вихлопні системи, морське та корозійно-активне середовище |
|
Нержавіюча A4 (AISI 316) |
A4-80 |
800 |
–196…+350°C |
Максимальна корозійна стійкість: прибережні зони |
|
Латунь |
— |
До 400 |
До +150°C |
Електричні з'єднання, заземлення, не іскрить |
|
Алюміній (7075, АД31) |
— |
До 500 |
До +100°C |
Спортивні гоночні колісні гайки — зниження ваги |
|
Титан ВТ6 |
— |
До 900 |
До +300°C |
Авіація, мотоспорт, premium — мала вага + міцність |
Захисні покриття
|
Покриття |
Стійкість NSS |
Робоча t° |
Застосування |
Особливості |
|
Без покриття (чорна сталь) |
< 24 год |
До +300°C |
Тільки під лакофарбове покриття |
Іржавіє миттєво — тільки приховані зони |
|
Оксидування (чорніння) |
24–48 год |
До +250°C |
Двигун, внутрішні вузли |
Декоративне + легкий захист |
|
Фосфатування + масло |
До 240 год |
До +200°C |
Кріплення двигуна, ходова частина |
Утримує масло в порах, знижує тертя |
|
Гальванічний цинк (Fe/Zn 8 c) |
72–96 год |
До +120°C |
Кузов, кронштейни, видимі зони |
Стандарт для більшості кузовних гайок |
|
Цинк-ламель (Geomet/Dacromet) |
480–1000 год |
До +300°C |
Шасі, підвіска, вихлоп |
Не окрихчує високоміцні гайки 10.9+ |
|
Гаряче цинкування |
360–600 год |
До +200°C |
Рама, несучі конструкції |
Товстий шар — може порушити посадку різьби |
|
Нікель |
200–400 год |
До +250°C |
Декоративні гайки, видимі вузли |
Естетичний вигляд, помірна захист |
|
Хром декоративний |
100–200 год |
До +150°C |
Колісні гайки тюнінг |
Тільки декор — корозія через тріщини |
Цинк-ламельне покриття (Geomet, Dacromet) — найкращий вибір для гайок класу 10.0 та 12.0: не викликає водневої крихкості, витримує високу температуру та забезпечує стійкість 480–1000 годин NSS. Гаряче цинкування для дрібного кріплення не застосовується — товщина шару порушує поля допусків різьби.

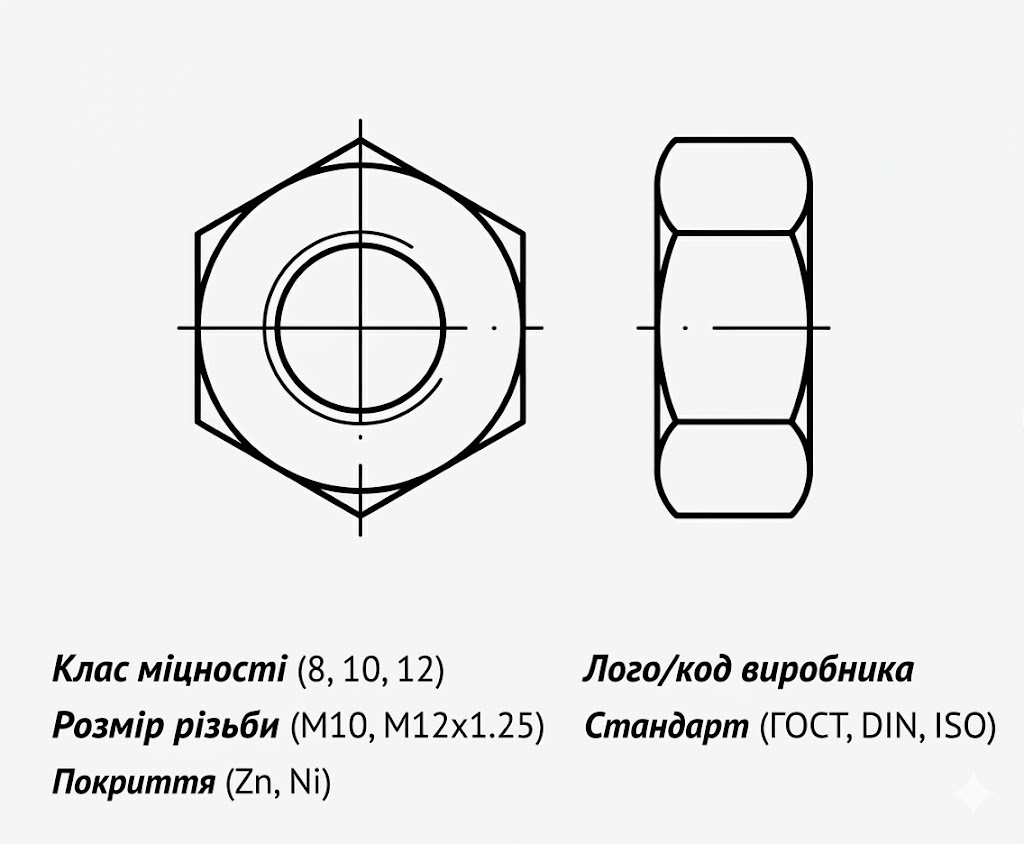

Маркування на автомобільних гайках
|
Маркування |
Що означає |
Приклад |
Де наноситься |
|
Одна цифра (4, 5, 6, 8, 10, 12) |
Клас міцності гайки за ISO 898-2 |
8 або 10 |
Торець або бічна грань |
|
Буква + цифра (A2-70, A4-80) |
Нержавіюча сталь: марка + мінімальний σв×10 |
A2-70 |
Торець |
|
DIN XXXXXX |
Стандарт геометрії |
DIN 934 |
Упаковка, рідше на гайці |
|
Товарний знак виробника |
Ідентифікація заводу для сертифікації |
Трикутник, буква |
Торець або грань |
|
Дрібний крок (позначення) |
Нестандартний крок різьби |
×1,5 або LH (ліва) |
Торець або упаковка |
|
L або стрілка ← |
Ліва різьба |
L |
Торець — обов'язково |
Моменти затяжки автомобільних гайок
Момент затяжки залежить від розміру різьби, класу міцності пари болт–гайка та наявності мастила. Наведені значення — для сухої, незмащеної різьби. При наявності машинного масла момент зменшується на 15–20%, при цинк-ламельному покритті — на 25–35%.
|
Різьба / Клас |
4.8 (Н·м) |
6.8 (Н·м) |
8.0 (Н·м) |
10.0 (Н·м) |
Застосування |
|
M8×1,25 |
18 |
23 |
29 |
36 |
Кронштейни, кришки, дрібне кріплення |
|
M10×1,5 |
36 |
46 |
58 |
72 |
Підвіска, кронштейни опор |
|
M12×1,5 |
63 |
80 |
100 |
125 |
Маточинні болти, важелі підвіски |
|
M12×1,75 |
60 |
76 |
96 |
120 |
Болти двигуна, коробки передач |
|
M14×1,5 |
100 |
127 |
160 |
200 |
Колісні гайки легкових авто |
|
M16×1,5 |
155 |
197 |
247 |
309 |
Рульові тяги, несучі елементи |
|
M20×1,5 |
300 |
380 |
475 |
600 |
Маточинні гайки вантажних авто |
|
M22×1,5 |
400 |
510 |
640 |
800 |
Колісні гайки вантажних / комерційних авто |
Типові помилки при виборі та встановленні гайок
|
Помилка |
Наслідок |
Правильне рішення |
|
Гайка не того класу міцності |
Зривання різьби або руйнування гайки при навантаженні |
Клас гайки ≥ класу болта; для коліс — тільки кл. 10.0 |
|
Неправильний крок різьби |
Гайка не закручується або «закушує» різьбу болта |
Перевіряти крок різьби — особливо дрібний (×1,5 vs стандарт) |
|
Повторне використання самостопорної гайки DIN 985 |
Нейлонове кільце зношено — гайка не стопорить |
Замінювати самостопорні гайки при кожному демонтажі |
|
DIN 985 у гарячій зоні двигуна або вихлопу |
Нейлон плавиться при t > 120°C — стопоріння зникає |
DIN 980 (цільнометалева) або корончата + шплінт |
|
Змішання метричної та дюймової різьби |
Перекіс різьби, руйнування при затяжці |
Завжди уточнювати стандарт різьби перед встановленням |
|
Колісна гайка з плоским фланцем замість сферичної |
Неправильний контакт з диском — гайка розкручується на ходу |
DIN 74361 A (сфера) — для більшості сталевих дисків |
|
Затяжка без динамометричного ключа |
Перетяжка → зривання різьби; недотяжка → самовідгвинчування |
Завжди застосовувати динамометричний ключ за нормою |
|
Використання декоративних хромованих гайок на ходовій |
Хром приховує тріщини; ненадійні гайки тюнінгу |
Тільки сертифіковане кріплення класу 8.0–10.0 |
Автомобільна гайка — витратна деталь, але не «витратник» у сенсі зневаги. Неправильно підібрана гайка у вузлах безпеки (гальма, рульове, підвіска, кріплення коліс) — це пряма загроза життю. Завжди використовуйте оригінальні або якісні сертифіковані аналоги потрібного класу міцності.
