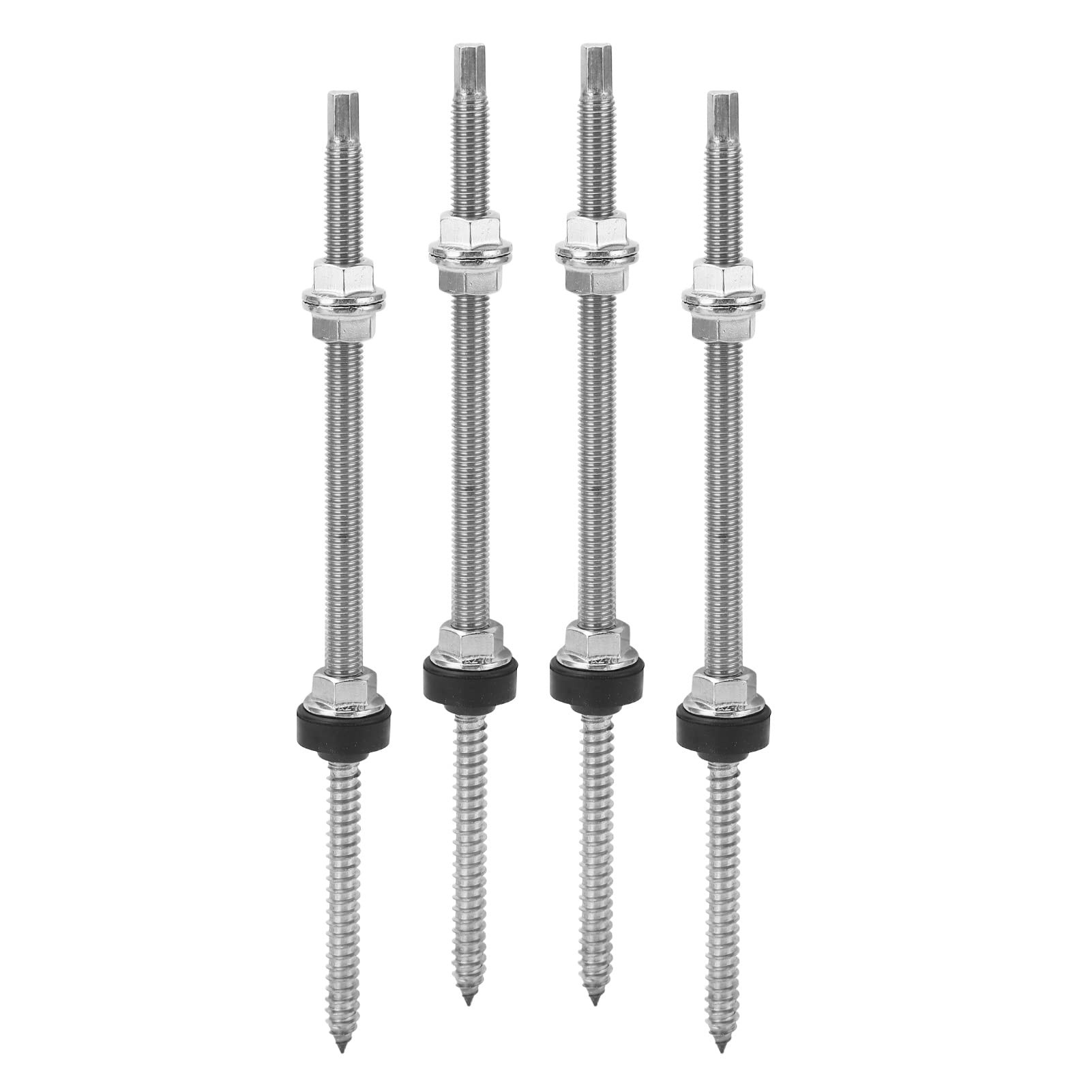

Гвинт-шуруп комбінований у зборі для кріплення кронштейнів сонячних панелей

Особливості товару

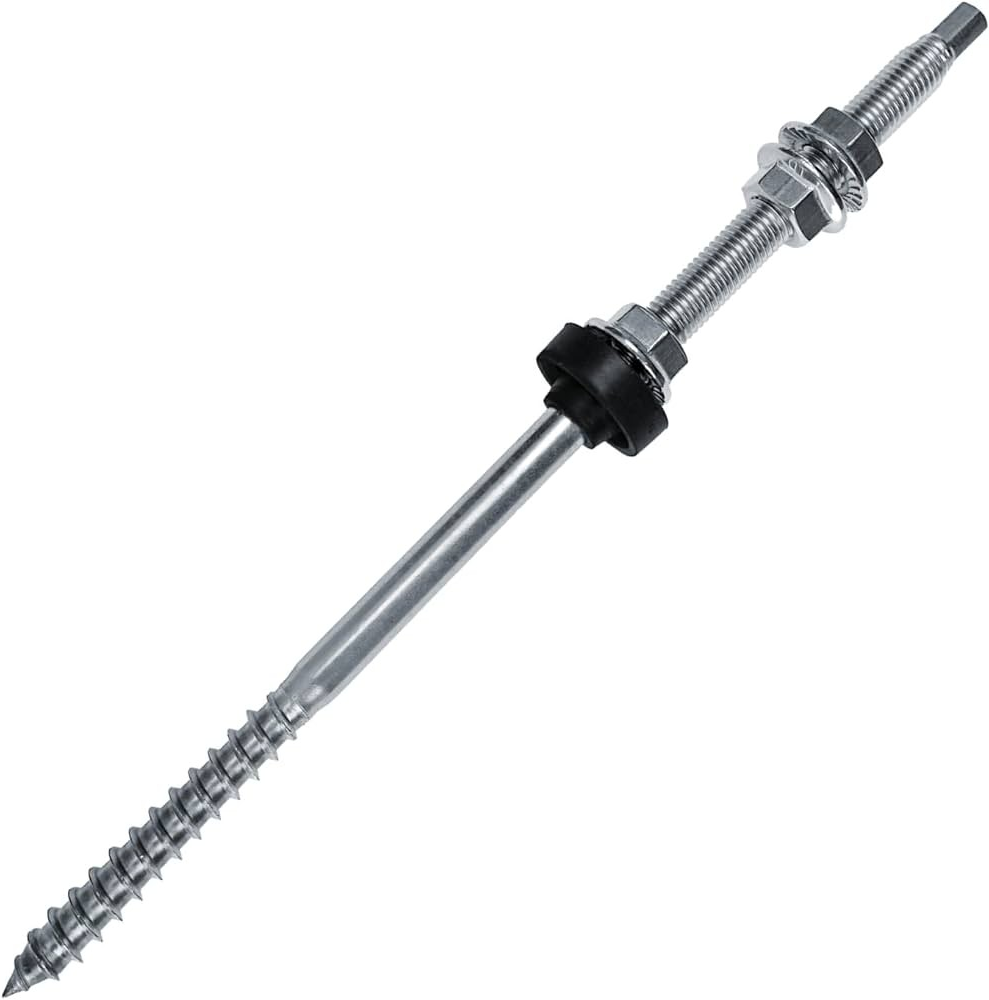

• Двостороння  (комбінована) різьба: крупна по дереву з одного боку, метрична машинна — з іншого.

• Привід  під внутрішній шестигранник SW7 для закручування шуруповертом, гайковертом або ключем.

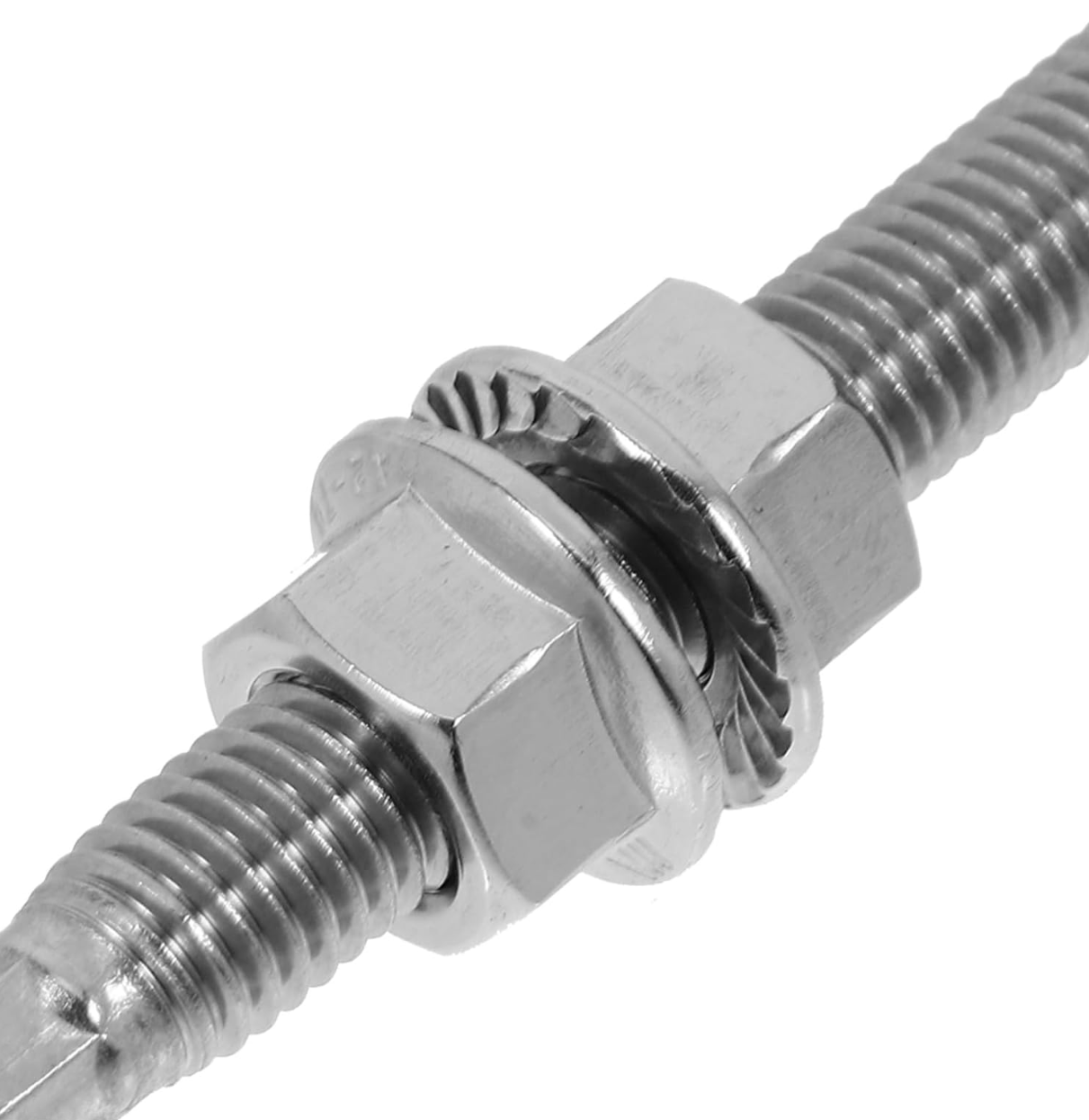

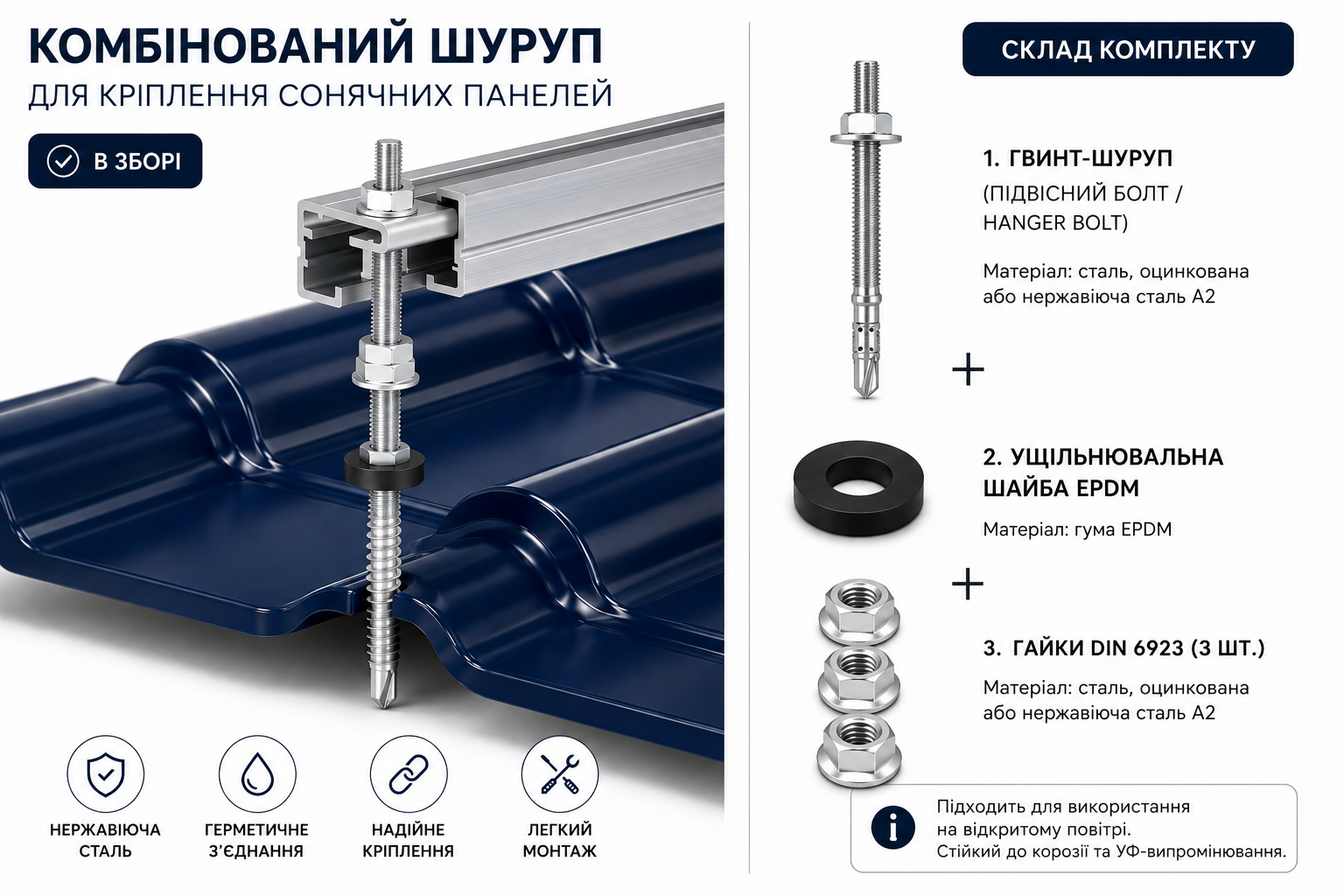

• У  комплекті — 3 гайки з фланцем DIN 6923 та ущільнювальна шайба EPDM (арт. 9082).

• Матеріал  — нержавіюча сталь A2, стійка до атмосферної корозії.

• Спеціально  розроблений для монтажу кронштейнів і кріпильних систем сонячних панелей на скатних дахах.

Переваги

• Комплексне  рішення «все в одному» — не потрібно окремо підбирати шуруп, гайки та ущільнення.

• Нержавіюча  сталь A2 забезпечує довговічність на відкритому повітрі та високу стійкість до корозії.

• Надійна  герметизація покрівельного покриття завдяки шайбі EPDM у комплекті.

• Міцне  та регульоване кріплення кронштейна завдяки кільком гайкам (робоча гайка та контргайка).

• Одне  кріплення виконує функцію з'єднання дерев'яної крокви та металевої монтажної конструкції.

• Швидкий  монтаж завдяки приводу під шестигранник — не потрібно утримувати шуруп ключем під час закручування дерев'яної частини.

Недоліки

• Потребує  точного підбору довжини гвинта під товщину покрівельного пирога та глибину врізання в крокву.

• Потрібен  шестигранний ключ або біта точного розміру SW7 для монтажу.

• Вища  вартість порівняно зі звичайним шурупом завдяки комплектації та матеріалу A2.

• Перетягування  гайок може деформувати ущільнювальну шайбу EPDM і порушити герметичність з'єднання.

• Демонтаж  і повторне встановлення на те саме місце в деревині знижують надійність різьбової фіксації.

Сфера застосування

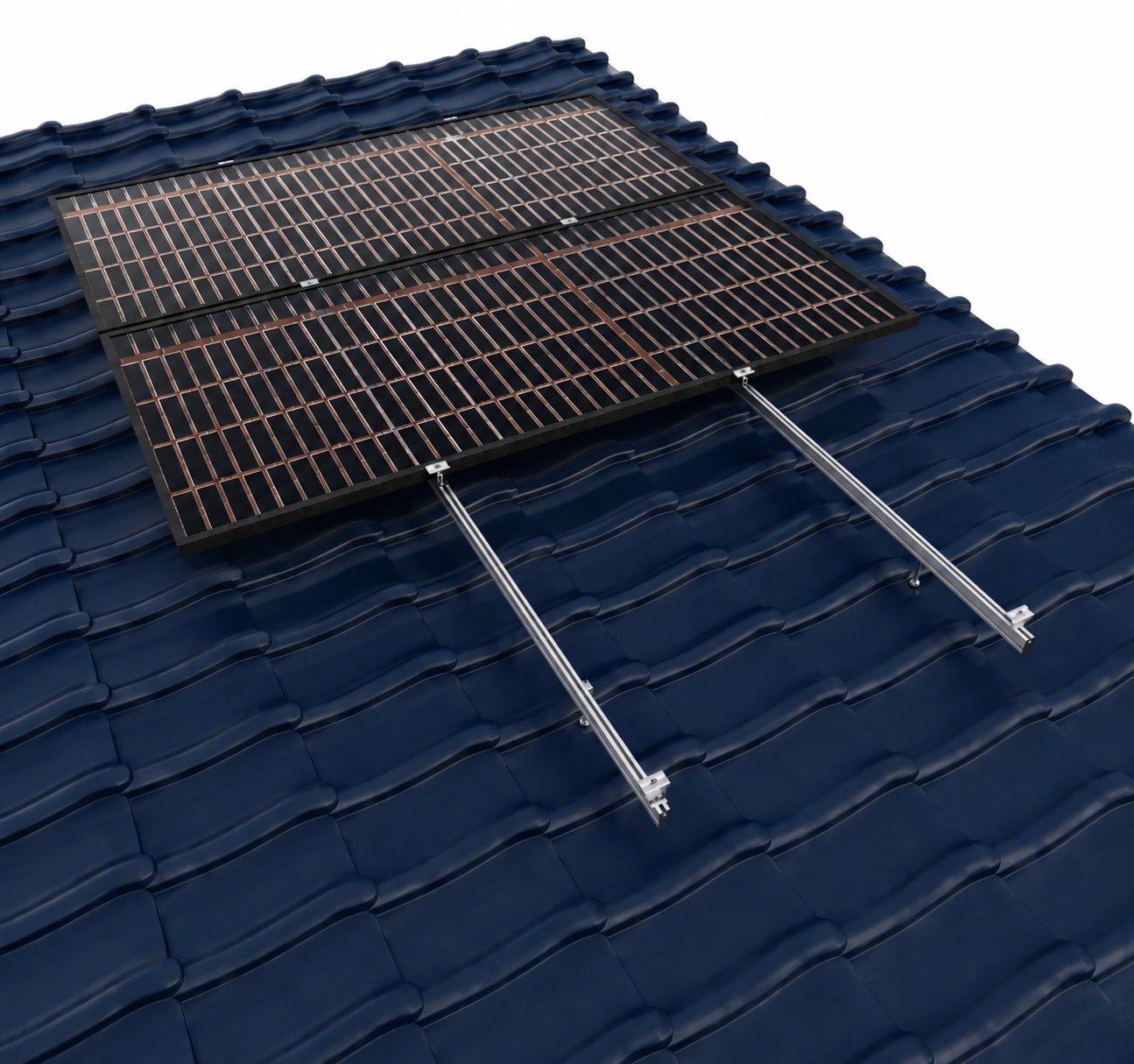

• Монтаж  кронштейнів і опорних систем сонячних панелей (фотовольтаїка) на скатних дахах.

• Кріплення  монтажних рейок і профілів сонячних електростанцій до дерев'яних крокв і обрешітки.

• Герметичне  кріплення крізь покрівельне покриття — металочерепицю, профнастил, шифер.

• Загальне  кріплення покрівельних аксесуарів і конструкцій, що потребують водонепроникності в точці монтажу.

Технічні характеристики

Типовий розмірний ряд

Таблиця наведена як довідковий орієнтир щодо типових розмірів лінійки. Точна довжина, діаметр метричної шпильки та варіант комплектації уточнюються в картці товару під конкретну систему кріплення сонячних панелей.

Спосіб монтажу

1. Визначте  точку кріплення кронштейна на кроквах чи обрешітці крізь покрівельне покриття.
2. Просвердліть  напрямний отвір у кроквах під різьбову (дерев'яну) частину гвинта, якщо це передбачено технологією монтажу.
3. Надіньте  ущільнювальну шайбу EPDM на гвинт з боку покрівельного покриття.
4. Закрутіть  шурупову частину гвинта в крокву за допомогою шестигранного ключа або біти SW7 до щільного притискання шайби EPDM до покрівлі.

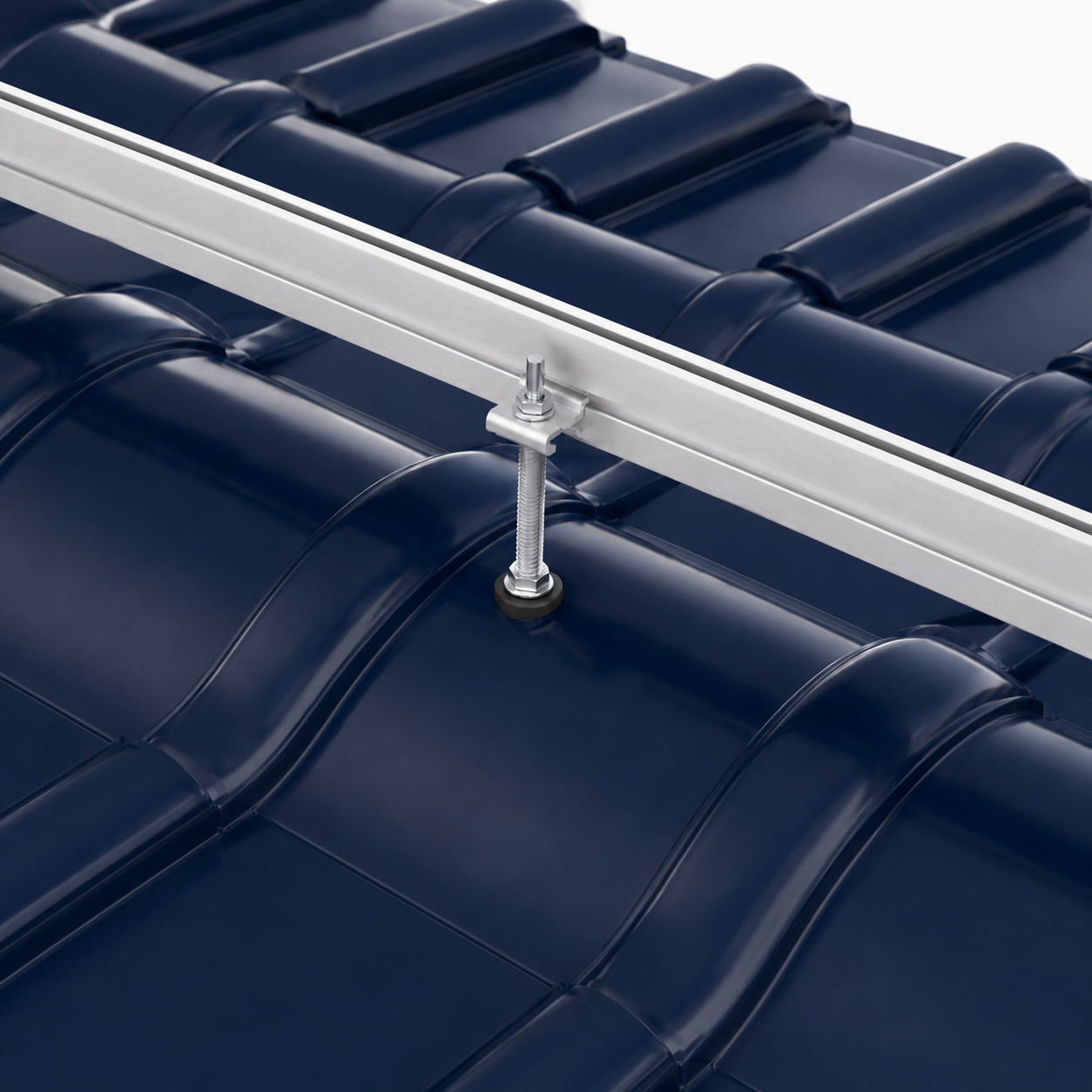

5. Встановіть  кронштейн чи монтажну рейку на виступаючу метричну шпильку та закріпіть робочою гайкою DIN 6923, а за потреби зафіксуйте положення контргайкою.

Поради

• Підбирайте  довжину гвинта з урахуванням товщини покрівельного пирога, утеплювача та глибини врізання в крокву.

• Використовуйте  шестигранний ключ або біту точно на SW7, щоб уникнути зриву приводу.

• Не  перетягуйте гайки — ущільнювальна шайба EPDM має бути щільно, але не надмірно стиснута.

• Для  відповідальних покрівельних монтажів перевіряйте герметичність з'єднання після завершення робіт.
