Гвинт - кріпильний виріб, який використовується для розбирання двох деталей або конструкцій. При цьому одна з них може мати внутрішнє різьблення. Гвинт це старий елемент кріплення, який був відомий ще з часів Стародавньої Греції. Звичайно, згодом це кріплення сильно змінилося, з'явилося безліч різних типів, під різні завдання, які хороші в тих чи інших ситуаціях. У цій статті ми поговоримо про те, які бувають гвинти, чим вони відрізняються один від одного, які вони мають особливості.



Гвинт складається з двох частин:



• Стрижень.Несуча частина гвинта, виконана у формі циліндра. Стрижень частково чи повністю покритий різьбленням. Її крок та діаметр залежить від типу кріплення.
• Головка.Опорна площина, що передає момент, що крутить. Під час роботи з головкою використовується викрутка або ключ.



Виробники випускають гвинти з різною формою головки: плоска, кругла, опукла, потайна, напівпотайна.



Види гвинтів за способом застосування





Вироби гвинтового типу поділяються на дві групи:



• Кріпильні гвинти.Метизи поєднують різні компоненти. Вони потрібні при складанні транспортних засобів, силових установок, побутової та виробничої техніки.
• Настановні гвинти.Вироби позиціонують деталі щодо один одного, затягуються за допомогою стрижневого паза чи багатогранного вихідного елемента.





Відмінна риса настановних кріплень – відсутність головки.

При виборі гвинтів враховується навантаженість вузла, зовнішні кліматичні умови, особливості експлуатації з'єднання.

Для проектних рішень розробляється відомість кріпильних виробів. Вона містить інформацію про гвинти і місце їх установки.





Форма голівки

Частина гвинта, за допомогою якої передається крутний момент, може мати різний вигляд:



• Плоска головка - стандартний, найпоширеніший варіант. Вона виступає над робочою поверхнею, тому застосовується там, де немає загрози зачепитися за неї під час експлуатації конструкції. Шліц робиться під пряму, хрестоподібну викрутку або шестигранник. Найчастіше використовується в парі з гайкою для виробництва меблів.
• Грибоподібна, або опукла голівка. Вона також виступає над поверхнею, але завдяки обтічній формі загрози зачепиться за неї немає.
• Потайна голівка. Форма конічна, зверху пласка. Повністю утоплюється в отвір та створює рівну робочу поверхню. Шлиці робляться під хрестоподібну, плоску викрутку або шестигранник. У гвинтів потайна головка зустрічається рідше, ніж у шурупів і шурупів.
• Напівпотаємна головка. Форма конічна, напівкругла зверху. Вона частково заглиблюється у поверхню, частково виступає над нею. Гвинти з напівпотайною головкою часто використовуються в декоративних цілях.



Крім перерахованих, найпоширеніших типів головок, трапляються й інші — спеціальні, які робляться лише на замовлення. Але у продажу їх немає, тож у цій статті інформації про них не буде.



Тип шліцю

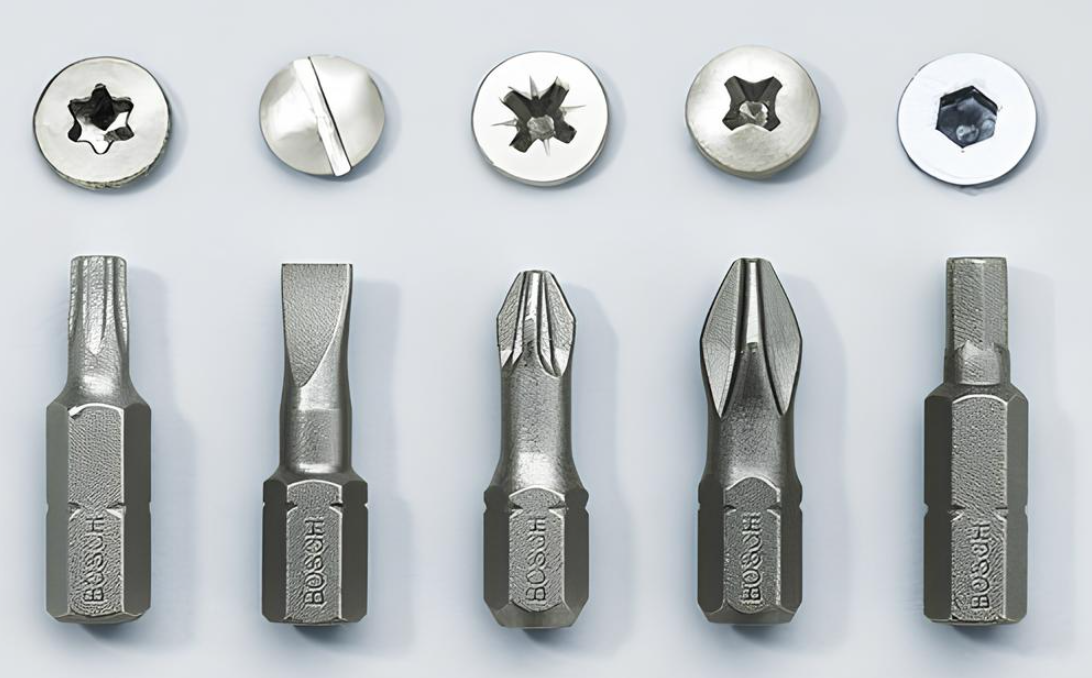

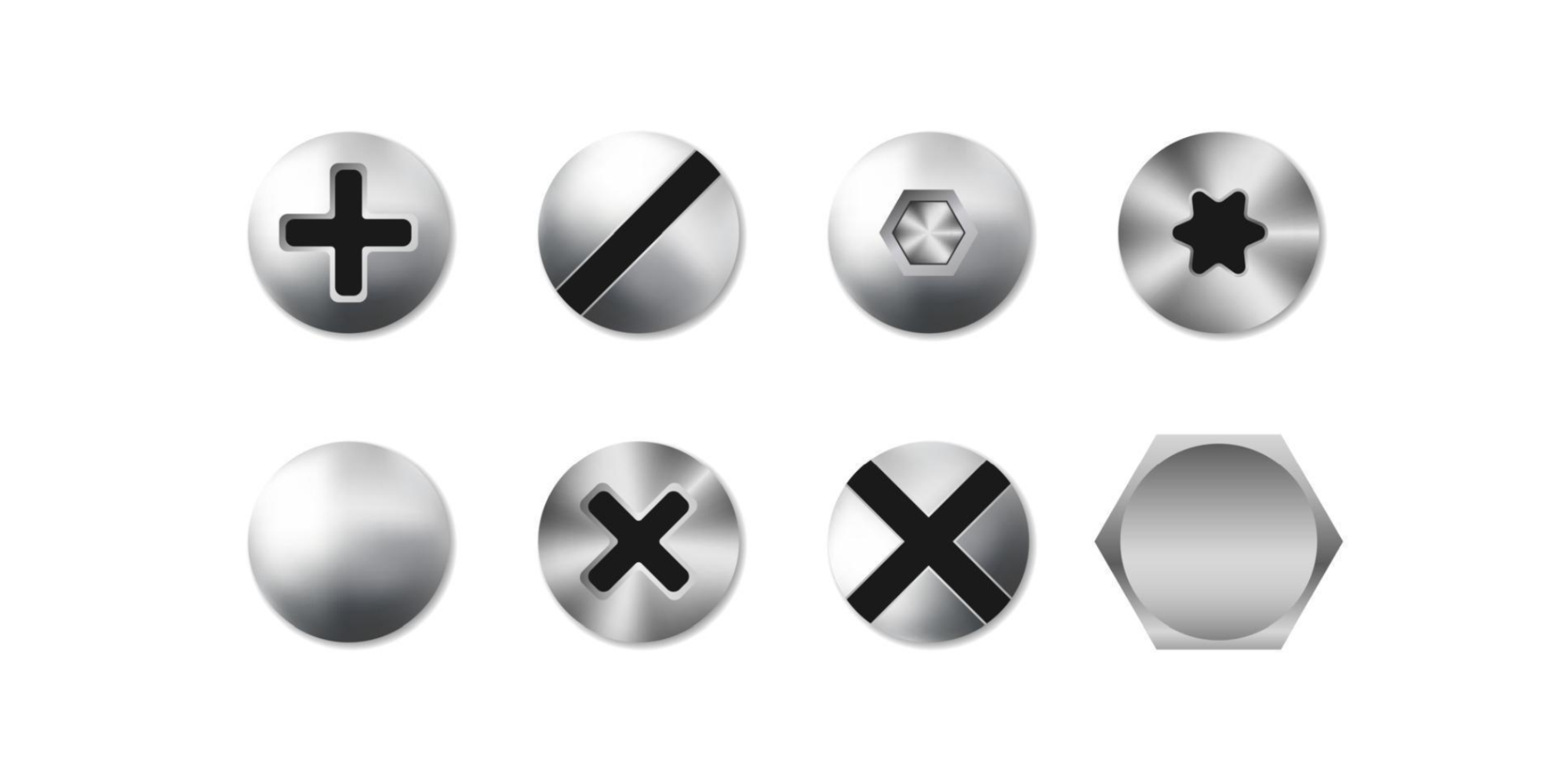

У голівці гвинтів виробляються близько двох десятків прорізів для закручування різної форми. Кожен шліц має свої переваги та недоліки. Розглянемо найпопулярніші типи.



• Прямий (плоский) шліц. Найпростіший у виготовленні, а значить найдешевший за ціною. Прямий проріз проходить через центр головки гвинта. Плюсів два: викрутку легко підігнати під потрібний розмір за допомогою абразиву. А за її відсутності можна використовувати ніж, монету, стамеску. Мінусів набагато більше. Немає надійної фіксації викрутки. Велика можливість зриву шлица. Потрібно докладати значних зусиль не тільки для створення моменту, що крутить, але і для притиску викрутки до головки гвинта. У важкодоступних місцях такий гвинт закрутити та викрутити складно. Хоча такий шліц і вважається застарілим, він активно застосовується у мініатюрних гвинтах.





• Хрестоподібний шліц. Це різновид плоского варіанта із двома прорізами у формі хреста. Модифікації хрестоподібного шліцю: Phillips (у вигляді простого хреста), Posidriv (у вигляді 8-гранного хреста). Причому другий вид 2 хреста, зміщених на 45°, утворюють унікальну форму. Додатковий хрест поступається основному за розміром та глибиною. Загортати гвинти зі шліцом Pozidriv легше, ніж з Phillips, але проблема видавлювання біти із зачеплення поки що до кінця не вирішена. Для обох видів потрібні спеціальні викрутки, які незамінні. Гвинти з хрестоподібним шліцем простіше закручуються, але й у них бувають зриви граней. Крім того, вартість виробництва гвинтів із хрестоподібними шліцами дещо вища.





• Зіркоподібний шліц (Torx). Прорізи виконані у формі зірки. У порівнянні з класичними шліцями, Torx витримує вищий крутний момент без пошкодження гвинтів і біт. Мінус полягає у вищій вартості. Крім того, для роботи з такими гвинтами буде потрібний спеціальний інструмент.





• Шестигранний шліц. У голівці зроблено поглиблення у вигляді шестигранника. Надійний, щільний контакт, але також потрібний спеціальний інструмент.





• Антивандальний шліц. Він має незвичайну форму поглиблення, тому для роботи з ним необхідний особливий інструмент. У вільному продажу ні антивандальних гвинтів, ні ключів до них немає. Це своєрідний вид захисту від несанкціонованого доступу. Наприклад, зовнішній трикутний профіль використовується на залізничному транспорті, пожежному устаткуванні. Захисний профіль внутрішнього шестигранника Tamper Resistant також відноситься до антивандального вигляду. У нього в центрі шестигранного шліцю головки є штирок, який входить в отвір торцевої частини внутрішнього шестигранника інструменту для відкручування та закручування гвинтів. Простим шестикутником відкрутити його не можна.



Також при виборі гвинтів враховують крок різьблення, розмір (довжина, діаметр), матеріал виготовлення та деякі інші параметри.





Кріплення для побутового використання



Гвинти зі шліцем під викрутку затребувані при організації ненавантажених з'єднань. З їхньою допомогою фіксуються невеликі деталі, побутові прилади, облицювальні компоненти. Кріплення неможливо затягнути силовим способом і складно зупинити.

Гвинти простягаються з належною обережністю. Це пов'язано з низькою міцністю робочого паза. При агресивній експлуатації інструменту можна пошкодити посадковий отвір та зіпсувати виріб.

Гвинти з посиленими завертними елементами надійніші. Їхні головки виконані у формі 4-х або 6-гранників. Вироби затягуються спеціальним ключем, що дозволяє докладати значних зусиль.



Вузькоспеціалізовані металовироби



Деякі кріплення орієнтовані на конкретні завдання, мають унікальний функціонал.

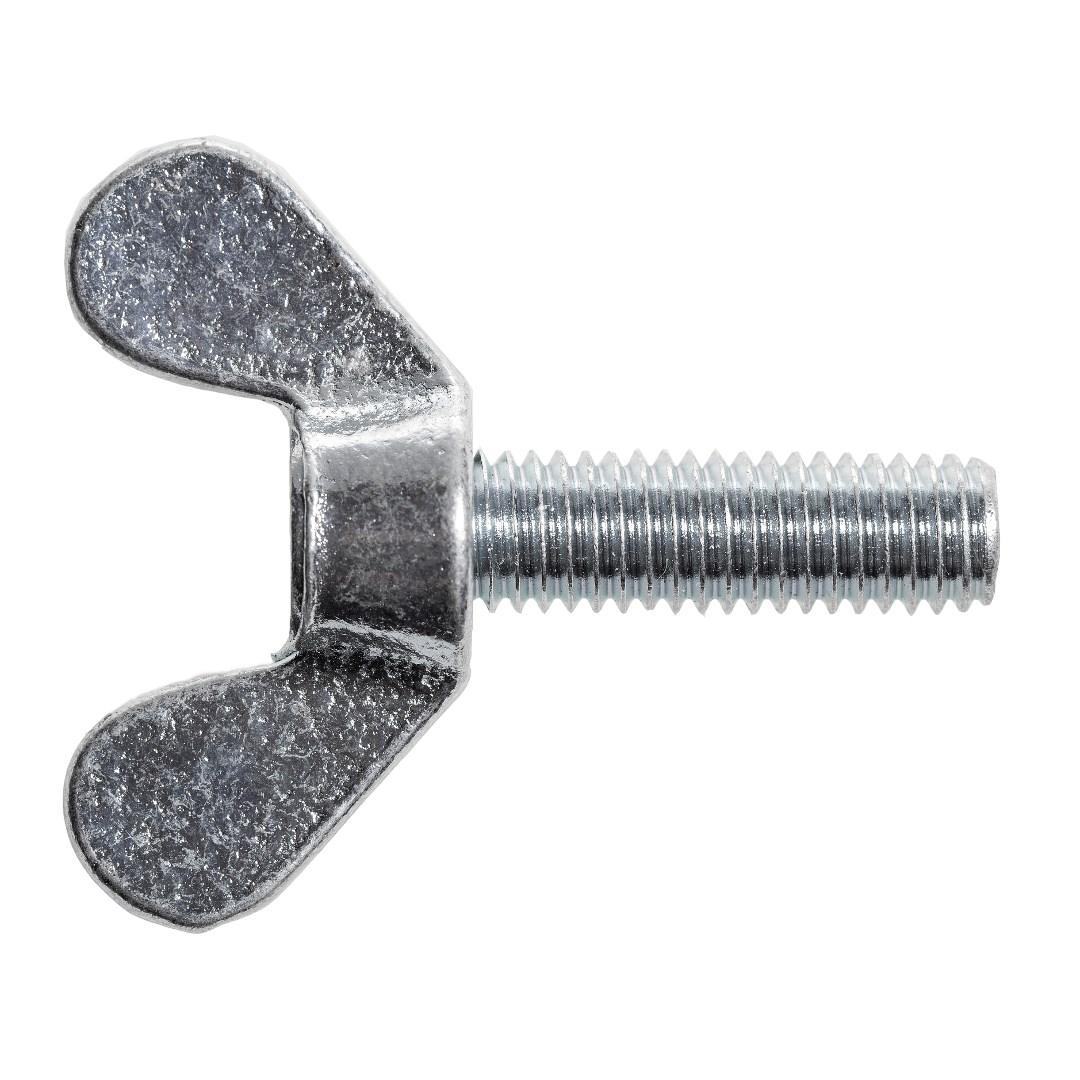

• Гвинт-барашковий.Функціональний елемент, який забезпечує швидку підготовку роз'ємного з'єднання. Вирізняють «класичний» та «американський» баранець. Останній має гострі прямокутні лопаті.



• Гвинт з петлею. Кріплення, затребуване при прокладанні канатів і стрічок. Він використовується в рамках будівельних та ремонтних робіт, може фіксувати ліси чи інші допоміжні конструкції.









Гвинт із гачком. Елементи, що працюють із підвісними спорудами. Вироби мають підвищену міцність, витримують значні навантаження. Більшість гвинтів мають цинкове покриття.









Гвинти з плоскою рифленою головкою. Кріплення для поєднання двох і більше деталей. Головка має великі розміри, на її торці нанесені насічки. Це спрощує ручну затяжку, дозволяє отримати якісне з'єднання.







При виробництві гвинтів використовується конструкційна та легована сталь. Перша орієнтована вироби загального призначення. Метизи вирішують стандартні завдання, не піддаються впливу вологи та значним навантаженням. Найчастіше застосовується сталь 10, 20, 30, 35.

Гвинти із легованої сталі призначені для інтенсивної експлуатації. Вони стійкі до хімічного, температурного та ударного впливу. При їх виробництві використовуються сплави з підвищеним вмістом хрому та нікелю: 40ХН2МА, 40ХН, 38ХА.
