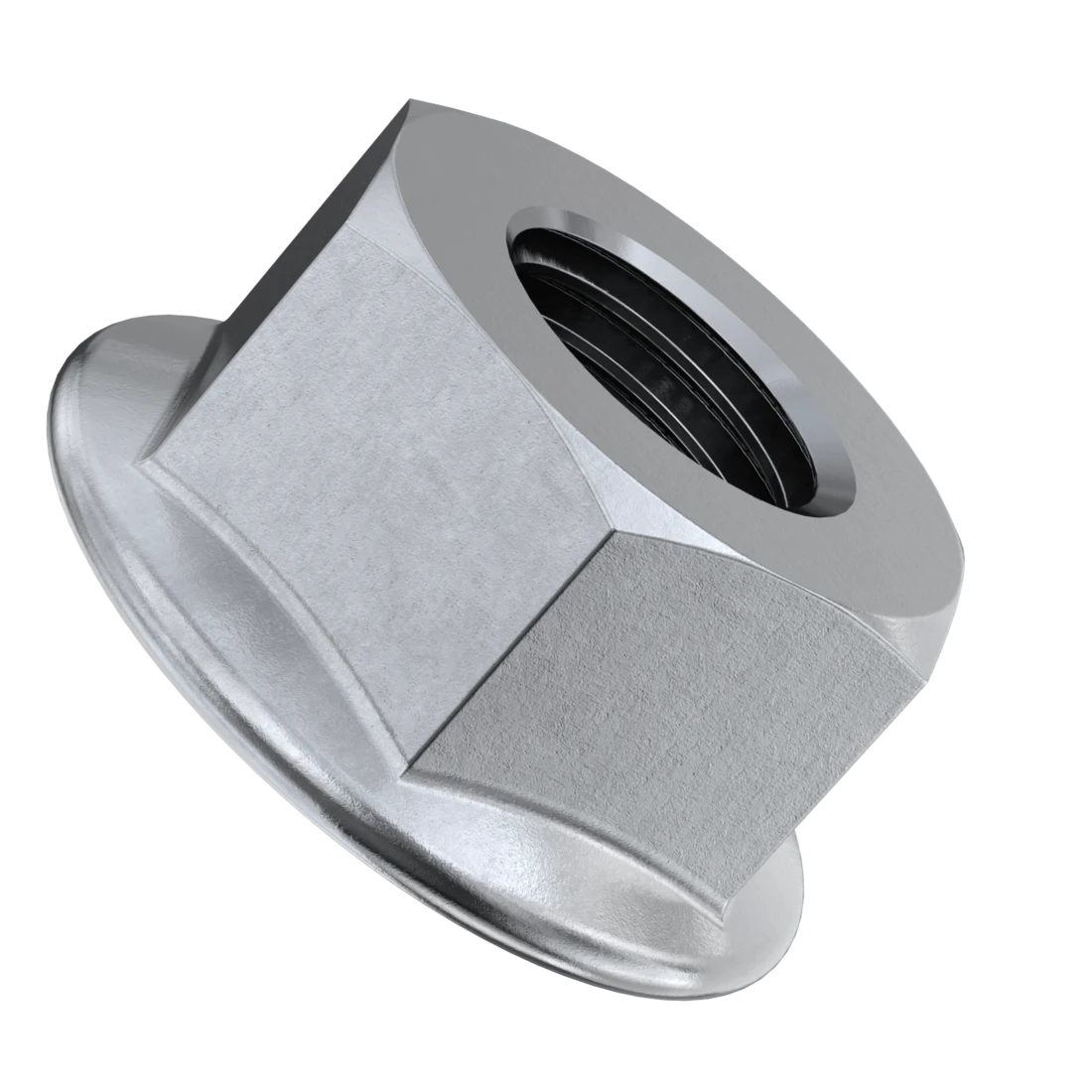

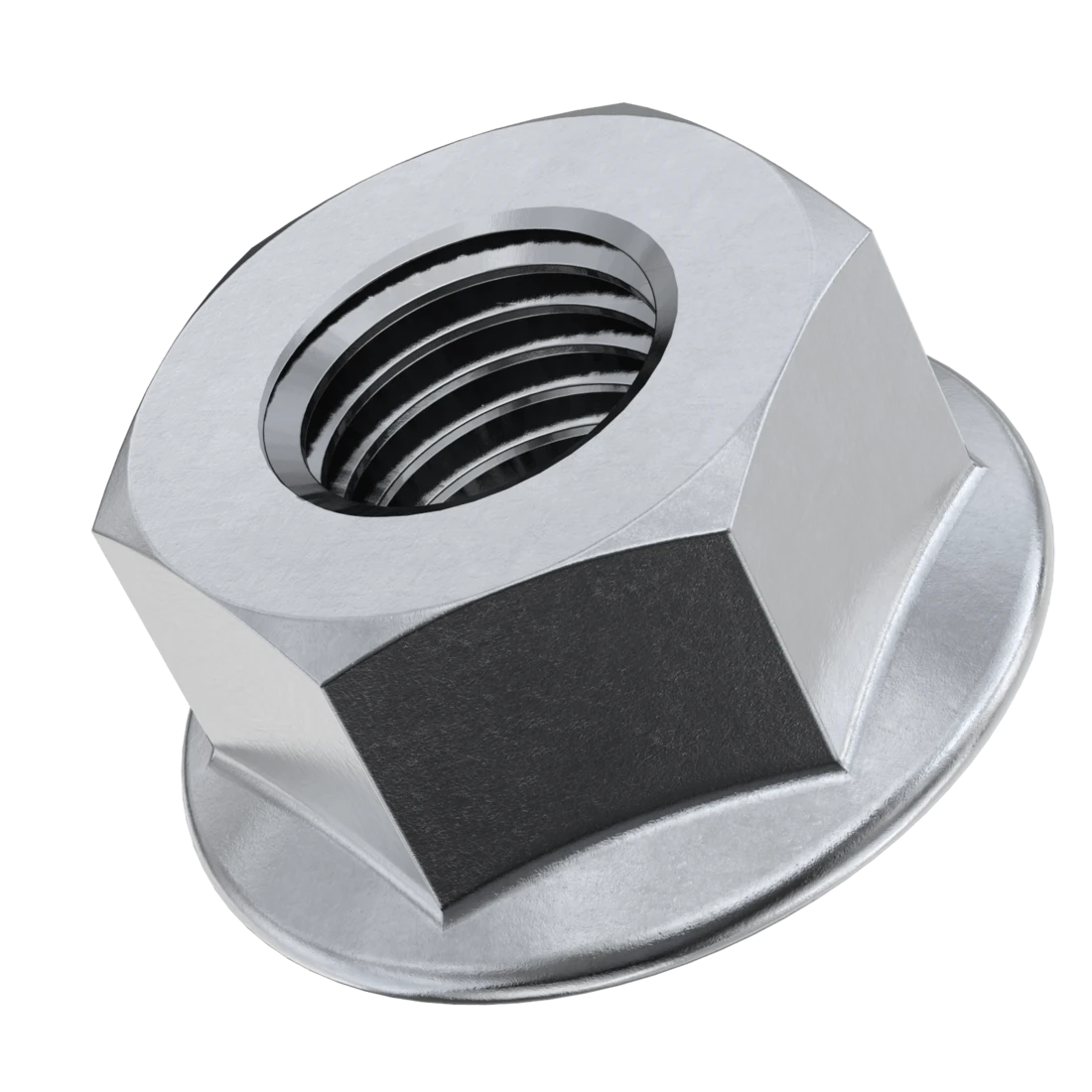

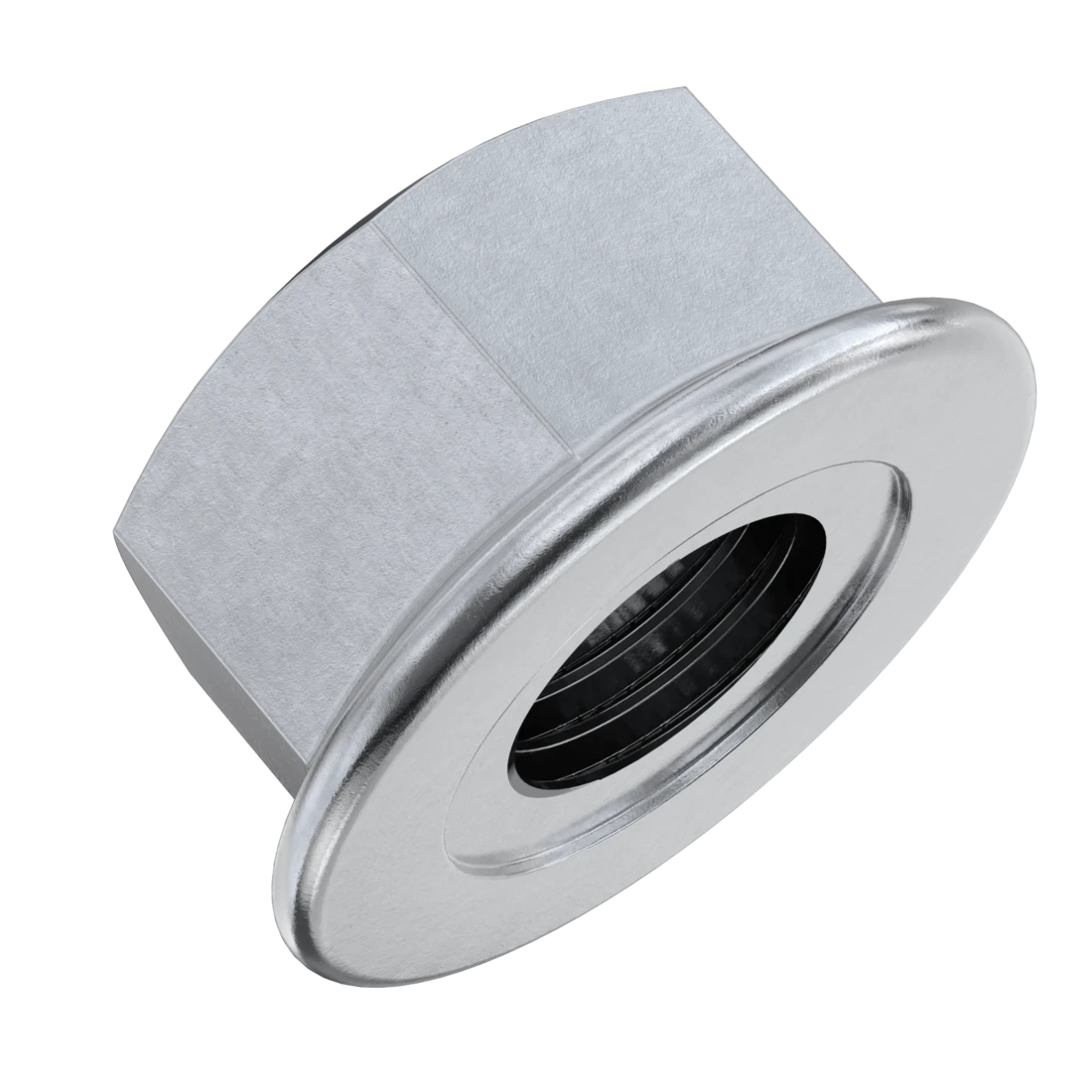

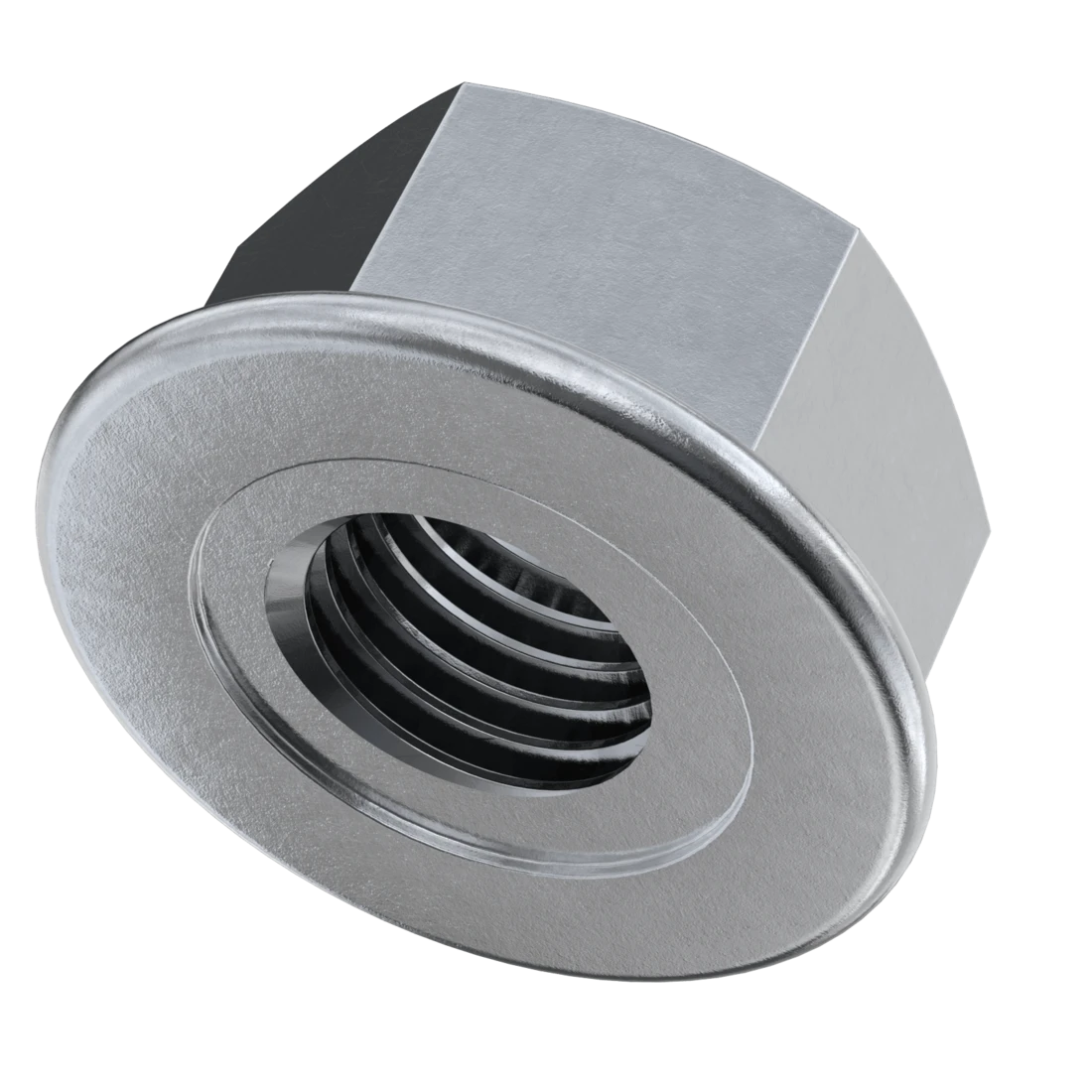

Гайка з фланцем без насічок DIN 6923 виготовлена ​​з вуглецевої конструкційної сталі високої якості та термічно загартована до міцності, що відповідає класу 6, 8 та 10. Для захисту від негативного впливу навколишнього середовища піддається оцинкуванню гальванічним способом. Висока міцність і зносостійкість дозволяє використовувати її у вузлах, що піддаються підвищеним навантаженням і частим збиранням-розбиранням.

Основна функція – створення різьбових з'єднань роз'ємного типу в машинобудівній, важкій, автомобільній, нафтопереробній, металургійній, гірничорудній та інших промислових галузях. Залежно від сфери використання, виготовляються з цинковим покриттям або без нього.

Використання фланця допускає застосування гайок під час стикування елементів з необхідним малим тиском на поверхню. Фланець проводиться з насічками на торці або без них, основне завдання насічок - запобігання довільному відкручування гайки та підвищення надійності стику.

• Високоміцне кріплення для з'єднань з великими навантаженнями на розтягування та зріз.

• Цинкове покриття надає сріблястий колір, захищає від корозії в сухому та хімічно неагресивному зовнішньому середовищі.

• Стандартні розміри «під ключ» для передачі високого моменту, що крутить.

• Фланець розподіляє тиск та усуває необхідність в окремій шайбі.

• Гладка притискна поверхня підвищує герметичність з'єднання при щільній затяжці.

• Різьблення метричне, крок великий, поле допуску 6H.

• Номінальний розмір від М5 до М20.

Застосування

Шестигранна гайка з рифленим фланцем використовується у складі монтажно-кріплення монтажного вузла. Призначена для фіксації різьбових з'єднань та протидії самовідгвинчуванню в процесі експлуатації.

Часто цей вид металовиробів застосовується в машинобудуванні, приладобудуванні, автомобільній промисловості та різних галузях народного господарства для створення роз'ємних кріплень. Виходячи з характеристик, для встановлення шестигранної гайки з фланцем потрібен ключ відповідного розміру. Ефективно затягнути деталь допоможуть зазубрини, які на ній є.

Перевага фланцевої гайки

Основа у вигляді шайби (без зубців) для розподілу тиску по більшій площі деталі, що закріплюється, забезпечення герметичності кріплення і зниження ймовірності пошкодження матеріалу. Завдяки збільшеній опорній поверхні вона здатна закривати отвори неправильної форми і великого розміру.

Високоміцна гайка з гладким фланцем (бортиком) зазвичай застосовується на виробничих лініях для прискорення складальних операцій за рахунок використання у з'єднаннях без плоскої шайби.

Розміри шестигранних гайок з фланцем DIN 6923 (EN 1661) у мм.

Позначення

d - номінальний діаметр різьблення
е - діаметр фланця
m – висота гайки
s - розмір гайки під ключ

+ (м 14/м 18)

Виробництво

Процес виробництва гайок з опорним фланцем включає операції гарячого штампування, механічного доопрацювання різьбового отвору та загартування. В окремих випадках закладають ще гальванічне осадження захисних покриттів - наприклад, тонкого шару цинку, нікелю або кадмію, що перешкоджають окисленню основного металу при контакті з агресивним середовищем. Часто з тією метою використовують хімічне оксидування або фосфатування поверхонь.

Монтаж

Аналоги DIN 6923

EN 1661 – гайки шестигранні з фланцем, діаметр від М4 до М20.
ISO 4161 - гайки шестигранні з фланцем типу 2. Велике різьблення.
ISO 10663 - гайки шестигранні з фланцем типу 2. Дрібне різьблення.
ГОСТ Р ИСО 4161-2013 - гайки шестигранні з фланцем, тип 2, з метричним великим різьбленням від М5 до М20 включно, класу точності А для різьблення до М16 включно і класу точності В для різьблення понад М16.
ГОСТ Р 50592-93 - гайки шестигранні із фланцем класу точності А.
