DIN 931. Болт с шестигранной головкой под ключ и неполной резьбой
DIN 931 - болт с шестигранной головкой под ключ и неполной резьбой (метрической резьбой, нарезанной не по полной длине шпильки). Болты DIN 931 используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров. Также подходят для монтажа оборудования и конструкций совместно с анкерными гильзами и забивными анкерами. Шестигранный болт DIN 931 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.. Класс прочности: 4,8, 5,8, 8,8, 10,9, 12,9, а также 110 ХЛ. Гальваническая обработка.
Материалы:
- Сталь: 5.6, 8.8, 10.9, 12.9, 1.7709 (Класс прочности: для болтов)
- Сталь с покрытием: гальваническая оцинковка, горячее цинкование, дисперсионное цинкование, гальваническое никелирование, гальваническое хроматирование
- Нержавеющая сталь: А2 - А5, А2/А4-70, А2/А4-80
- Цветные металлы, сплавы: латунь, алюминий, медный сплав
- Пластик
Диаметр резьбы болтов от М3 до М64, длина болтов от 30 до 950 мм.
DIN 601 (ISO 4016) идентичен DIN 931 (ISO 4014). Отличие в классах точности: DIN 601 (ISO 4016) - класс точности C, DIN 931 (ISO 4014) - класс точности A, B.
DIN 933 (ISO 4017) идентичен DIN 931 (ISO 4014). Отличие в длине резьбовой части болта. Болты DIN 931 (ISO 4014) имеют неполную резьбу, а болты DIN 933 (ISO 4017) - полную резьбу.
ГОСТ 7805-70 аналогичен DIN 931 (ISO 4014). ГОСТ 7805-70 - класс точности А, DIN 931 (ISO 4014) - класс точности A, B.
ГОСТ 7798-70 аналогичен DIN 931 (ISO 4014). ГОСТ 7798-70 - класс точности В.
ГОСТ 15589-70 аналогичен DIN 931 (ISO 4014). ГОСТ 15589-70 - класс точности C.
| Стандарт ISO | Стандарт DIN | Стандарт ГОСТ | Описание стандарта |
|---|---|---|---|
| ISO 4016 | Болт с шестигранной головкой | ||
| ISO 4014 | Болт с шестигранной головкой | ||
| ISO 4017 | Болт с полной резьбой | ||
| DIN 933 | Болт с полной резьбой | ||
| DIN 601 | Болт с шестигранной головкой (полная / неполная резьба) | ||
| ГОСТ 7805-70 | Болт с шестигранной головкой и полной резьбой | ||
| ГОСТ 7798-70 | Болт с шестигранной головкой и неполной резьбой | ||
| ГОСТ 15589-70 | Болт с шестигранной головкой (обычно неполная резьба) |
|
D |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M18 |
|
|
P |
0,5 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
|
|
K |
2 |
2,8 |
3.5 |
4 |
5.3 |
6.4 |
7.5 |
8.8 |
10 |
11,5 |
|
|
C |
мин. |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
0,2 |
0,2 |
|
макс. |
0,4 |
0,4 |
0,5 |
0,5 |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
0,8 |
|
|
R |
0,1 |
0,2 |
0,2 |
0,25 |
0,4 |
0,4 |
0,6 |
0,6 |
0,6 |
0,6 |
|
|
S |
DIN 931 |
5,5 |
7 |
8 |
10 |
13 |
17 |
19 |
22 |
24 |
27 |
|
ISO 4014 |
16 |
18 |
21 |
||||||||
|
e |
DIN 931 |
6,01 |
7,66 |
8,79 |
11,05 |
14,38 |
18,9 |
21,1 |
24,49 |
26,75 |
30,14 |
|
ISO 4014 |
17,77 |
20,03 |
23,36 |
||||||||
|
B (L≤125) |
12 |
14 |
16 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
|
|
B (L≤200) |
- |
- |
22 |
24 |
28 |
32 |
36 |
40 |
44 |
48 |
|
|
B (L>200) |
- |
- |
- |
- |
- |
45 |
49 |
53 |
57 |
61 |
|
|
L |
мин. |
30 |
25 |
25 |
30 |
35 |
40 |
45 |
50 |
55 |
55 |
|
макс. |
40 |
100 |
140 |
200 |
300 |
400 |
500 |
500 |
640 |
440 |
|
| D | М20 | M22 | М24 | М27 | М30 | M36 | M42 | M48 | M56 | M64 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
| K | 12.5 | 14 | 15 | 17 | 18.7 | 22.5 | 26 | 30 | 35 | 40 | |
| C | мин. | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 |
| макс. | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | |
| R | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | |
| S | DIN 931 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
| ISO 4014 | 34 | ||||||||||
| e | DIN 931 | 33,53 | 38,85 | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,9 |
| ISO 4014 | 37,72 | ||||||||||
| B (L≤125) | 46 | 50 | 54 | 60 | 66 | 78 | 90 | 102 | - | - | |
| B (L≤200) | 52 | 56 | 60 | 66 | 72 | 84 | 96 | 108 | 124 | 140 | |
| B (L>200) | 65 | 69 | 73 | 79 | 85 | 97 | 109 | 121 | 137 | 153 | |
| L | мин. | 65 | 70 | 75 | 75 | 80 | 130 | 130 | 130 | 200 | 200 |
| макс. | 660 | 500 | 680 | 560 | 740 | 950 | 640 | 880 | 560 | 560 | |

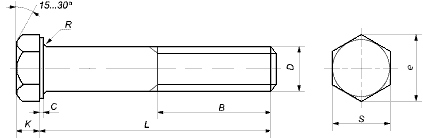

Обозначения:
- D - номинальный диаметр резьбы
- P - шаг резьбы
- K - высота головки болта
- С - высота подголовка
- R - радиус
- S - размер шестигранной головки под ключ
- e - диаметр описанной окружности, не менее
- B - длина резьбы болта
- L - длина болта
