DIN 438
DIN 438. Винт установочный с прямым шлицем и засверленным, просверленным концом
DIN 438 - установочный винт с прямым шлицем и просверленным концом. Винт DIN 438 применяется в машиностроении, приборостроении и прочих промышленно-производственных отраслях. Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга. Винт установочный DIN 438 производится из углеродистой стали, сталь 14Р, нержавеющей стали A1, А2, A3, А4 и А5, латуни, гальваническая оцинковка, гальваническое никелирование и гальваническое хромирование. (Zn, Ni, Cr).
| Стандарт ISO | Стандарт DIN | Стандарт ГОСТ | Описание стандарта |
|---|---|---|---|
| ISO 7436 | Винт установочный с прямым шлицем и просверленным концом | ||
| DIN 916 | Винт установочный с полной метрической резьбой | ||
| ГОСТ 1477-93 | Установочный винт с прямым шлицем и плоским концом | ||
| ГОСТ 1479-93 |

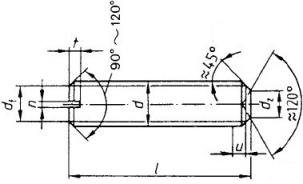

Таблица размеров и характеристик винтов DIN 438
|
Резьба |
М2 |
М2,5 |
М3 |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
|
dz max |
1 |
1,2 |
1,4 |
2 |
2,5 |
3 |
5 |
6 |
8 |
|
n |
0,45 |
0,6 |
0,6 |
0,8 |
1 |
1,2 |
1,51 |
1,91 |
1,31 |
|
t |
0,64 |
0,72 |
0,8 |
1,12 |
1,28 |
1,6 |
2 |
2,4 |
2,8 |
|
l |
Наличие стандартных размеров |
||||||||
|
3 |
+ |
+ |
+ |
|
|
|
|
|
|
|
4 |
+ |
+ |
+ |
+ |
|
|
|
|
|
|
5 |
+ |
+ |
+ |
+ |
+ |
+ |
|
|
|
|
8 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
|
|
10 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
12 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
14 |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
16 |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
18 |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
20 |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
22 |
|
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
25 |
|
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
28 |
|
|
|
|
+ |
+ |
+ |
+ |
+ |
|
30 |
|
|
|
|
+ |
+ |
+ |
+ |
+ |
|
35 |
|
|
|
|
|
+ |
+ |
+ |
+ |
|
40 |
|
|
|
|
|
|
|
+ |
+ |
