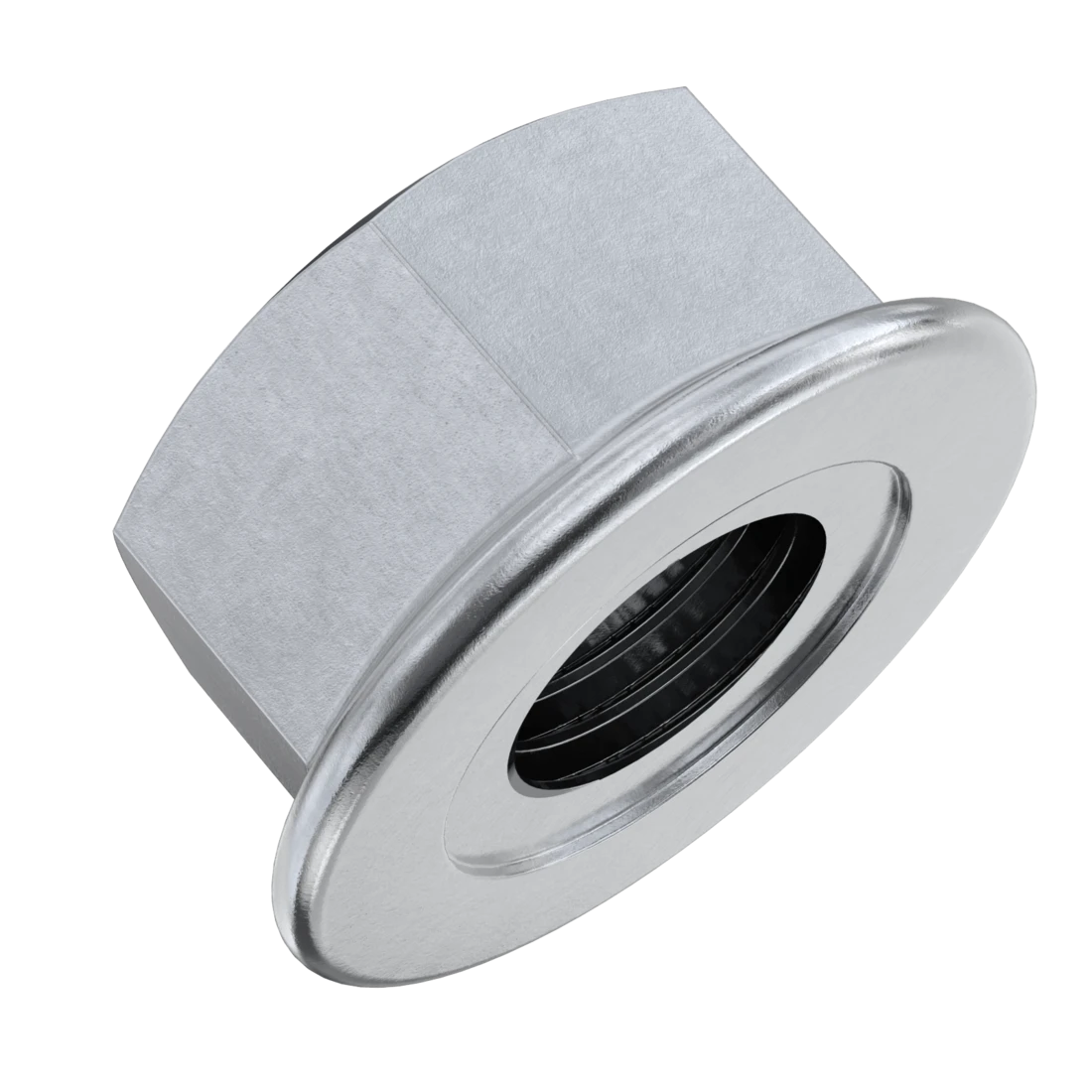

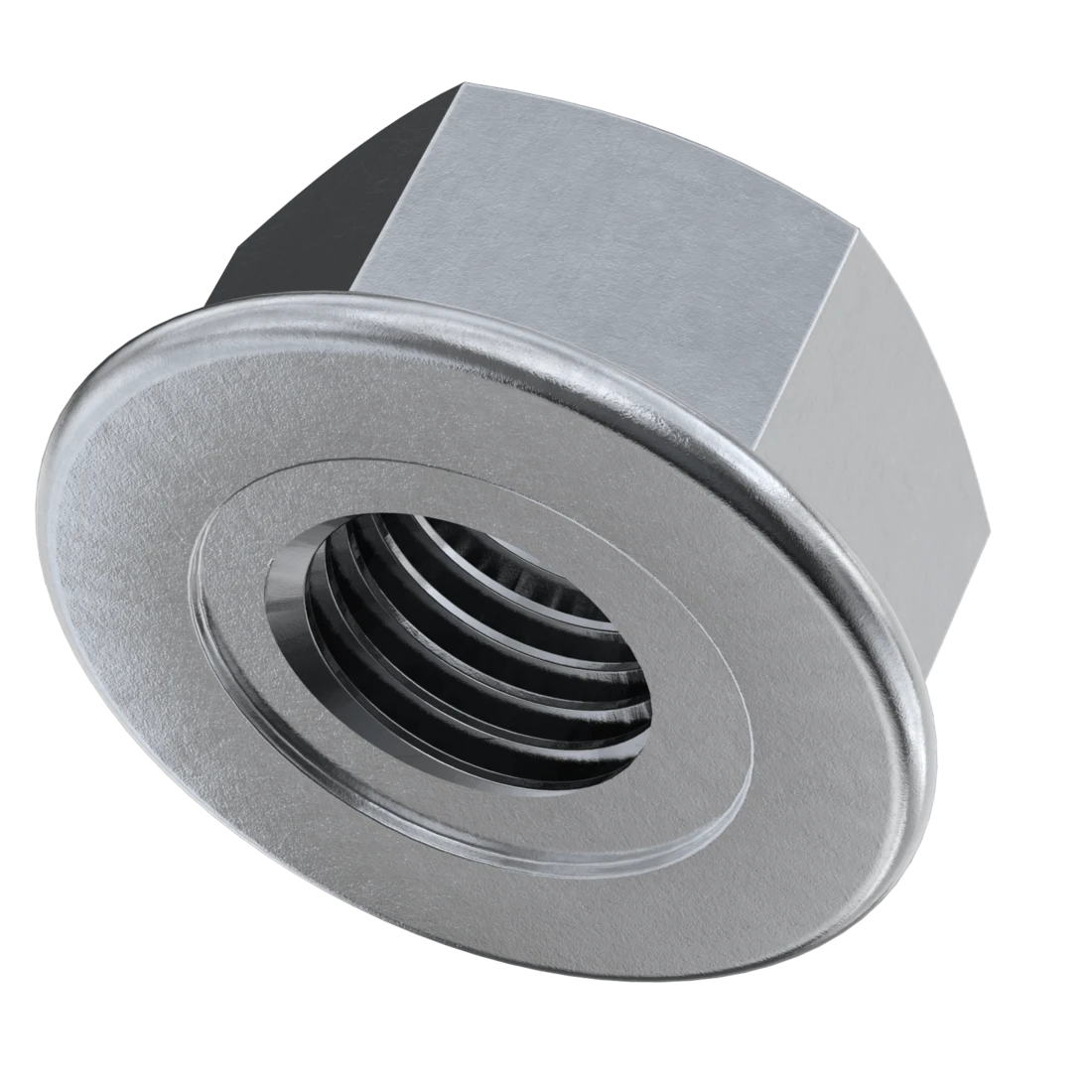

Гайка с фланцем без насечек DIN 6923 изготовлена из углеродистой конструкционной стали высокого качества и термически закалена до прочности, соответствующей классу 6 , 8 и 10. Для защиты от негативного воздействия окружающей среды подвергнута оцинкованию гальваническим способом. Высокая прочность и износостойкость позволяет использовать ее в узлах, подвергающихся повышенным нагрузкам и частым сборкам-разборкам.

Основная функция – создание резьбовых соединений разъемного типа в машиностроительной, тяжелой, автомобильной, нефтеперерабатывающей, металлургической, горнорудной и прочих промышленных областях. В зависимости от сферы использования, производятся с цинковым покрытием или без него.

 Использование фланца допускает применение гаек при стыковке элементов с требуемым малым давлением на поверхность. Фланец производится с насечками на торце или без них, основная задача насечек – предотвращение произвольного откручивания гайки и повышение надежности стыка.

• Высокопрочный крепеж для соединений с большими нагрузками на растяжение и срез.

• Цинковое покрытие придает серебристый цвет, защищает от коррозии в сухой и химически неагрессивной внешней среде.

• Стандартные размеры «под ключ» для передачи высокого крутящего момента.

• Фланец распределяет давление и устраняет необходимость в отдельной шайбе.

• Гладкая прижимная поверхность повышает герметичность соединения при плотной затяжке.

• Резьба метрическая, шаг крупный, поле допуска 6H.

• Номинальный размер: от М5 до М20.

Применение

Шестигранная гайка с рифленым фланцем используется в составе крепежно-соединительного монтажного узла. Предназначена для фиксации резьбовых соединений и противодействия самоотвинчиванию в процессе эксплуатации.

Часто этот вид метизов применяется в машиностроении, приборостроении, автомобильной промышленности и различных отраслях народного хозяйства для создания разъемных креплений. Исходя из характеристик, для установки шестигранной гайки с фланцем нужен ключ соответствующего размера. Эффективно затянуть деталь помогут зазубрины, которые на ней есть.

Преимущество фланцевой гайки

Основание в виде шайбы (без зубцов) для распределения давления по большей площади закрепляемой детали, обеспечения герметичности крепления и снижения вероятности повреждения материала. Благодаря увеличенной опорной поверхности, она способна закрывать отверстия неправильной формы и большого размера.

Высокопрочная гайка с гладким фланцем (бортиком) обычно применяется на производственных линиях для ускорения сборочных операций за счет использования в соединениях без плоской шайбы.

Размеры шестигранных гаек с фланцем DIN 6923 (EN 1661) в мм

Обозначения

d - номинальный диаметр резьбы
е - диаметр фланца
m - высота гайки
s - размер гайки под ключ

+ ( м 14/м 18 )

Производство

Процесс производства гаек с опорным фланцем включает операции горячей штамповки, механической доработки резьбового отверстия и закалки. В отдельных случаях закладывают еще гальваническое осаждение защитных покрытий – к примеру, тонкого слоя цинка, никеля или кадмия, препятствующих окислению основного металла при контакте с агрессивной средой. Часто с той же целью используют химическое оксидирование или фосфатирование поверхностей.

Монтаж

Аналоги DIN 6923

EN 1661 - гайки шестигранные с фланцем, диаметр от М4 до М20.
ISO 4161 - гайки шестигранные с фланцем типа 2. Крупная резьба.
ISO 10663 - гайки шестигранные с фланцем типа 2. Мелкая резьба.
ГОСТ Р ИСО 4161-2013 - гайки шестигранные с фланцем, тип 2, с метрической крупной резьбой от М5 до М20 включительно, класса точности А для резьб до М16 включительно и класса точности В для резьб свыше М16.
ГОСТ Р 50592-93 - гайки шестигранные с фланцем класса точности А.
