Автомобильные гайки — незаметные, но незаменимые детали. Они фиксируют резьбовые соединения в двигателе, подвеске, трансмиссии и других узлах. Гайка навинчивается на болт или шпильку и обеспечивает прочное соединение. Сфера применения широка: от крепления элементов кузова до установки колёс.
Самоотвинчивание в условиях вибрации — частая проблема. Особенно в автомобилях, где нагрузки постоянно меняются. Чтобы этого избежать, применяются специальные разновидности гаек. При замене деталей подвески, тормозной системы или рулевого управления нельзя использовать случайные крепёжные элементы.
Типы автомобильных гаек
|
Тип гайки |
Стандарт |
Высота |
Особенность конструкции |
Применение в автомобиле |
|
Шестигранная стандартная |
DIN 934, ГОСТ 5915-70 |
Нормальная (m ≈ 0,8d) |
Шесть граней, без доп. фиксации |
Универсально: кузов, двигатель, подвеска |
|
Высокая шестигранная |
DIN 6330, ГОСТ 5927-70 |
Высокая (m ≈ 1,5d) |
Увеличенная высота — больший захват резьбы |
Нагруженные соединения: шпильки двигателя, рама |
|
Контргайка (низкая) |
DIN 439, ГОСТ 5916-70 |
Низкая (m ≈ 0,5d) |
В паре с основной гайкой — блокирует откручивание |
Стопорение в паре: регулировочные тяги, рулевые наконечники |
|
Корончатая |
DIN 935, ГОСТ 5918-73 |
Нормальная |
Прорези под шплинт — надёжная механическая блокировка |
Рулевые тяги, шаровые опоры, ступичные гайки |
|
С фланцем (зубчатым) |
DIN 6923, ГОСТ 9064-75 |
Нормальная + фланец |
Фланец распределяет нагрузку, зубья врезаются в поверхность |
Кузовные элементы, кронштейны, не нужна шайба |
|
Самоконтрящаяся (нейлон) |
DIN 985, ISO 10511 |
Нормальная |
Нейлоновое кольцо в верхней части — не откручивается при вибрации |
Подвеска, выхлопная система, кузов (до +120°C) |
|
Цельнометаллическая стопорная |
DIN 980, ISO 7042 |
Полная |
Деформированная вершина — стопорение без нейлона |
Горячие зоны: двигатель, выхлоп (свыше +120°C) |
|
Колпачковая |
DIN 1587, ГОСТ 11860-85 |
Высокая с закрытым торцом |
Закрытый торец — защита резьбы болта от коррозии |
Видимые соединения кузова, декоративный крепёж |
|
Колёсная (ступичная) |
DIN 74361 A/B |
Высокая |
Сферический или плоский фланец, мелкий шаг резьбы |
Крепление колёс — специализированная |

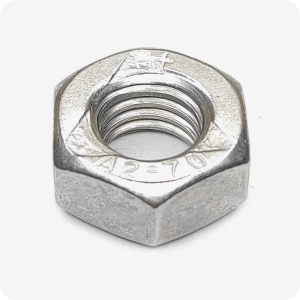

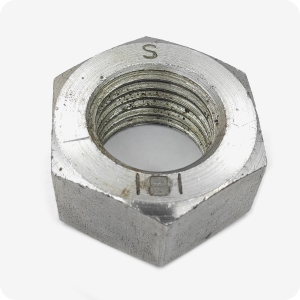

Стандартные шестигранные гайки
Шестигранная гайка — самая распространённая. Она легко узнаётся по простой форме с шестью гранями и внутренней резьбой. Затягивается рожковым, накидным или торцовым ключом. Применяется при сборке самых разных узлов машины. Стандарты: DIN 934, ГОСТ 5915-70, ГОСТ 5927-70.

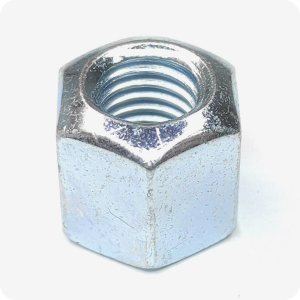

Высокие шестигранные гайки
Высота гайки (m) влияет на несущую способность: чем выше гайка, тем больше витков резьбы в зацеплении. Высокие гайки (m ≈ 1,5d по DIN 6330) применяют там, где шпилька работает на растяжение с большим преднатягом — двигательные узлы, рамные соединения, опоры двигателя.

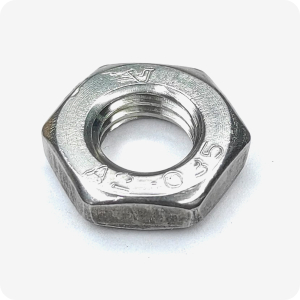

Контргайки (низкие шестигранные)
Контргайка — низкая гайка (m ≈ 0,5d), применяемая в паре с основной. При затяжке обе гайки создают взаимное давление на витки резьбы болта, блокируя их от поворота. Используется там, где нет места для самоконтрящейся гайки или нейлоновая вставка неприемлема из-за температуры.

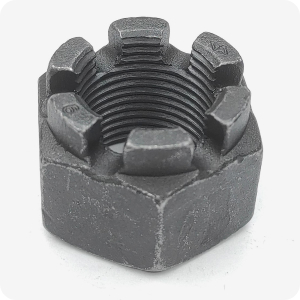

Корончатые гайки
Корончатая гайка имеет прорези в верхней части под шплинт. После затяжки шплинт продевается через отверстие в болте и прорезь гайки, полностью исключая её поворот. Это надёжнейший механический способ стопорения — используется там, где недопустимо ни малейшее ослабление: шаровые опоры, рулевые наконечники, ступичные узлы спортивных и коммерческих автомобилей.

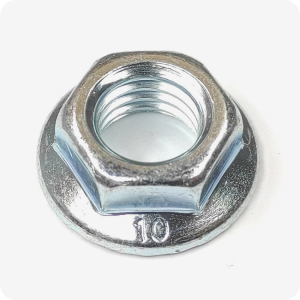

Гайки с фланцем
Фланцевая гайка (DIN 6923) имеет увеличенный опорный фланец с зубчатой насечкой. Фланец выполняет функцию встроенной шайбы — распределяет нагрузку по большей площади. Зубья врезаются в опорную поверхность при затяжке, создавая дополнительное стопорение. Не нужна отдельная шайба — упрощает и ускоряет монтаж.

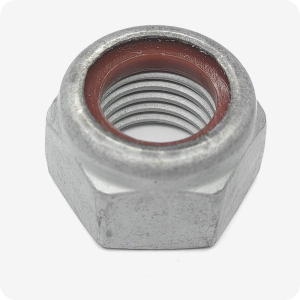

Самоконтрящиеся гайки с нейлоновым кольцом
Нейлоновое кольцо в верхней части (DIN 985) при навинчивании на болт упруго деформируется и плотно охватывает витки резьбы. Возникает дополнительный момент трения, не зависящий от преднатяга. Гайку нельзя использовать повторно более 5–7 раз. Ограничение по температуре: нейлон PA 6.6 теряет упругость выше +120°C.
Цельнометаллические стопорные гайки
Стопорение обеспечивается деформацией металла в верхней части гайки — три точки сжатия создают повышенное трение (DIN 980). Нет полиамида — нет ограничений по температуре. Рабочий диапазон до +300°C. Применяют в двигателе, выхлопной системе, любых горячих зонах автомобиля.

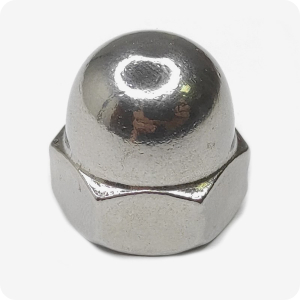

Колпачковые гайки
Закрытый торец колпачковой гайки защищает конец болта от коррозии и механических повреждений. DIN 1587 — стандарт для автомобильного применения. Используется на видимых декоративных соединениях кузова, хромированных деталях экстерьера, местах, где эстетика так же важна, как и функция.

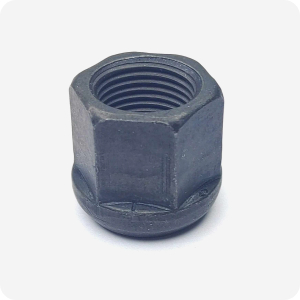

Колёсные (ступичные) гайки: DIN 74361
Колёсные гайки — специализированный вид с мелким шагом резьбы (×1,5) и высоким классом прочности 10.0. Мелкий шаг обеспечивает лучшее самостопорение при вибрации и точный контроль преднатяга. Существует два исполнения:
|
Параметр |
DIN 74361 A |
DIN 74361 B |
Примечание |
|
Форма фланца |
Сферическая (конусная) |
Плоская |
Сфера самоцентрируется в диске |
|
Шаг резьбы |
Мелкий: M12×1,5, M14×1,5 |
Мелкий: M14×1,5, M18×1,5, M20×1,5, M22×1,5 |
Мелкий шаг — лучшее стопорение при вибрации |
|
Класс прочности |
10.0 |
10.0 |
Не использовать ниже 8.0 на колесо |
|
Материал |
Углеродистая сталь |
Углеродистая сталь |
Легированная — для спортивных применений |
|
Покрытие |
Фосфат + масло или никель |
Фосфат + масло или никель |
Хром — только декоративно |
|
Момент затяжки (M12×1,5) |
100–120 Н·м |
100–120 Н·м |
Всегда по спецификации производителя авто |
|
Применение |
Большинство легковых автомобилей |
Грузовые автомобили, коммерческий транспорт |
Всегда заменять комплектом — 4 или 5 гаек |
Колёсные гайки всегда заменяют комплектом. Использование одной новой гайки вместе с изношенными — нарушение равномерности затяжки, которое при движении на высокой скорости может привести к постепенному ослаблению крепления колеса.
Специальные автомобильные гайки
Помимо основных типов, в автомобилестроении применяется ряд специализированных гаек:
- Приварные (сварные) гайки: запрессовываются или привариваются к листовому металлу кузова — в скрытых местах, где болт должен вворачиваться с одной стороны.
- Закладные гайки: устанавливаются в пластиковые корпуса или в алюминиевое литьё под давлением — при сборке рамы или корпусных деталей.
- Гайки-барашки: затяжка вручную без инструмента — для быстросъёмных элементов (защитные кожухи, декоративные панели).
- Комбинированные гайки с шайбой: цельноштампованный элемент, шайба несъёмно интегрирована — для поточного производства на конвейере.
Материалы изготовления автомобильных гаек
|
Материал |
Класс прочности |
σв, МПа |
Температура |
Применение / особенности |
|
Углеродистая сталь 35, 45 |
5, 6, 8, 10 |
500–1000 |
До +200°C |
Основная масса автогаек: кузов, подвеска, двигатель |
|
Легированная сталь 40Х |
10, 12 |
1000+ |
До +300°C |
Нагруженные узлы: ходовая часть спортивных авто |
|
Нержавеющая A2 (AISI 304) |
A2-70 |
700 |
–196…+300°C |
Выхлопные системы, морские и коррозионно-активные среды |
|
Нержавеющая A4 (AISI 316) |
A4-80 |
800 |
–196…+350°C |
Максимальная коррозионная стойкость: прибрежные зоны |
|
Латунь |
— |
До 400 |
До +150°C |
Электрические соединения, заземление, не искрит |
|
Алюминий (7075, АД31) |
— |
До 500 |
До +100°C |
Спортивные гоночные колёсные гайки — снижение веса |
|
Титан ВТ6 |
— |
До 900 |
До +300°C |
Авиация, мотоспорт, premium — малый вес + прочность |
Защитные покрытия
|
Покрытие |
Стойкость NSS |
Рабочая t° |
Применение |
Особенности |
|
Без покрытия (чёрная сталь) |
< 24 ч |
До +300°C |
Только под лакокрасочное покрытие |
Ржавеет мгновенно — только скрытые зоны |
|
Оксидирование (чернение) |
24–48 ч |
До +250°C |
Двигатель, внутренние узлы |
Декоративное + лёгкая защита |
|
Фосфатирование + масло |
До 240 ч |
До +200°C |
Крепёж двигателя, ходовая часть |
Удерживает масло в порах, снижает трение |
|
Гальванический цинк (Fe/Zn 8 c) |
72–96 ч |
До +120°C |
Кузов, кронштейны, видимые зоны |
Стандарт для большинства кузовных гаек |
|
Цинк-ламель (Geomet/Dacromet) |
480–1000 ч |
До +300°C |
Шасси, подвеска, выхлоп |
Не охрупчивает высокопрочные гайки 10.9+ |
|
Горячий цинк |
360–600 ч |
До +200°C |
Рама, несущие конструкции |
Толстый слой — может нарушить посадку резьбы |
|
Никель |
200–400 ч |
До +250°C |
Декоративные гайки, видимые узлы |
Эстетичный вид, умеренная защита |
|
Хром декоративный |
100–200 ч |
До +150°C |
Колёсные гайки тюнинг |
Только декор — коррозия через трещины |
Цинк-ламельное покрытие (Geomet, Dacromet) — лучший выбор для гаек класса 10.0 и 12.0: не вызывает водородного охрупчивания, выдерживает высокую температуру и обеспечивает стойкость 480–1000 часов NSS. Горячее цинкование для мелкого крепежа не применяется — толщина слоя нарушает поля допусков резьбы.

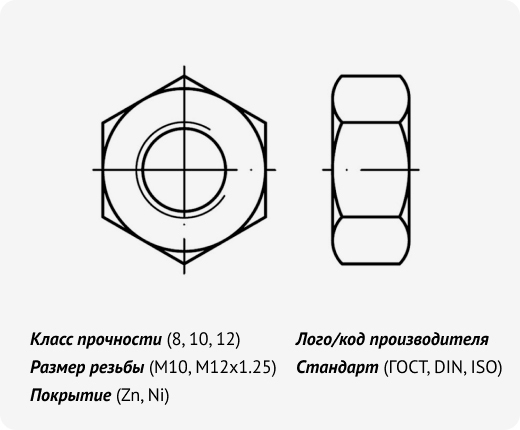

Маркировка на автомобильных гайках
|
Маркировка |
Что означает |
Пример |
Где наносится |
|
Одна цифра (4, 5, 6, 8, 10, 12) |
Класс прочности гайки по ISO 898-2 |
8 или 10 |
Торец или боковая грань |
|
Буква + цифра (A2-70, A4-80) |
Нержавеющая сталь: марка + минимальный σв×10 |
A2-70 |
Торец |
|
DIN XXXXXX |
Стандарт геометрии |
DIN 934 |
Упаковка, реже на гайке |
|
Товарный знак производителя |
Идентификация завода для сертификации |
Треугольник, буква |
Торец или грань |
|
Мелкий шаг (обозначение) |
Нестандартный шаг резьбы |
×1,5 или LH (левая) |
Торец или упаковка |
|
L или стрелка ← |
Левая резьба |
L |
Торец — обязательно |
Моменты затяжки автомобильных гаек
Момент затяжки зависит от размера резьбы, класса прочности пары болт–гайка и наличия смазки. Приведённые значения — для сухой, незасмазанной резьбы. При наличии машинного масла момент уменьшается на 15–20%, при цинк-ламельном покрытии — на 25–35%.
|
Резьба / Класс |
4.8 (Н·м) |
6.8 (Н·м) |
8.0 (Н·м) |
10.0 (Н·м) |
Применение |
|
M8×1,25 |
18 |
23 |
29 |
36 |
Кронштейны, крышки, мелкий крепёж |
|
M10×1,5 |
36 |
46 |
58 |
72 |
Подвеска, кронштейны опор |
|
M12×1,5 |
63 |
80 |
100 |
125 |
Ступичные болты, рычаги подвески |
|
M12×1,75 |
60 |
76 |
96 |
120 |
Болты двигателя, коробки передач |
|
M14×1,5 |
100 |
127 |
160 |
200 |
Колёсные гайки легковых авто |
|
M16×1,5 |
155 |
197 |
247 |
309 |
Рулевые тяги, несущие элементы |
|
M20×1,5 |
300 |
380 |
475 |
600 |
Ступичные гайки грузовых авто |
|
M22×1,5 |
400 |
510 |
640 |
800 |
Колёсные гайки грузовых / коммерческих авто |
Типичные ошибки при выборе и установке гаек
|
Ошибка |
Последствие |
Правильное решение |
|
Гайка не того класса прочности |
Срыв резьбы или разрушение гайки при нагрузке |
Класс гайки ≥ класса болта; для колёс — только кл. 10.0 |
|
Неправильный шаг резьбы |
Гайка не закручивается или «закусывает» резьбу болта |
Проверять шаг резьбы — особенно мелкий (×1,5 vs стандарт) |
|
Повторное использование самоконтрящейся гайки DIN 985 |
Нейлоновое кольцо изношено — гайка не стопорит |
Заменять самоконтрящиеся гайки при каждом демонтаже |
|
DIN 985 в горячей зоне двигателя или выхлопа |
Нейлон плавится при t > 120°C — стопорение исчезает |
DIN 980 (цельнометаллическая) или корончатая + шплинт |
|
Смешение метрической и дюймовой резьбы |
Перекос резьбы, разрушение при затяжке |
Всегда уточнять стандарт резьбы перед установкой |
|
Колёсная гайка с плоским фланцем вместо сферической |
Неправильный контакт с диском — гайка раскручивается на ходу |
DIN 74361 A (сфера) — для большинства стальных дисков |
|
Затяжка без динамометрического ключа |
Перетяжка → срыв резьбы; недотяжка → самоотвинчивание |
Всегда применять динамометрический ключ по норме |
|
Использование декоративных хромированных гаек на ходовой |
Хром скрывает трещины; ненадёжные гайки тюнинга |
Только сертифицированный крепёж класса 8.0–10.0 |
Автомобильная гайка — расходная деталь, но не «расходник» в смысле пренебрежения. Неправильно подобранная гайка в узлах безопасности (тормоза, рулевое, подвеска, крепление колёс) — это прямая угроза жизни. Всегда используйте оригинальные или качественные сертифицированные аналоги нужного класса прочности.
