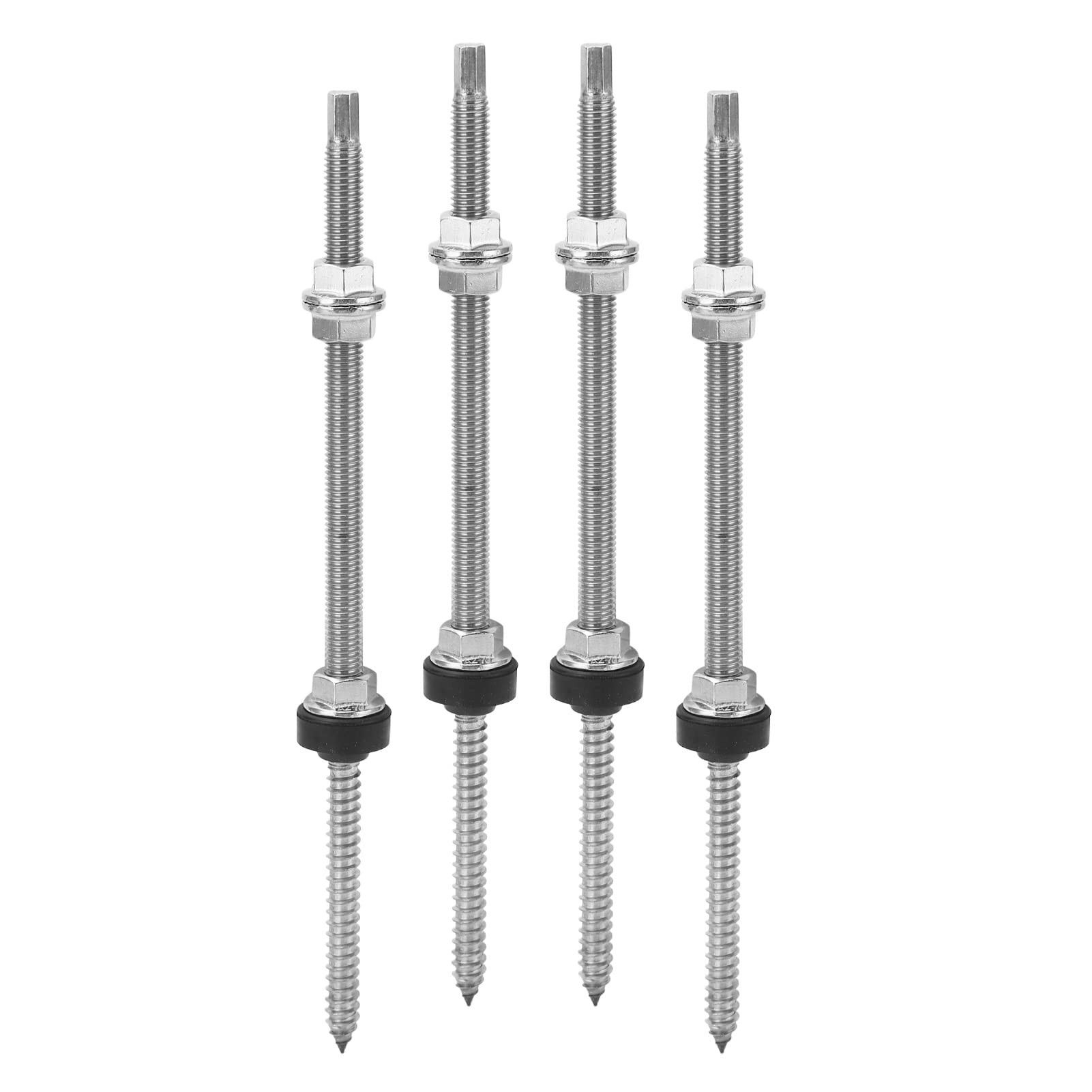

Винт-шуруп комбинированный в сборе для крепления кронштейнов солнечных батарей

Особенности товара

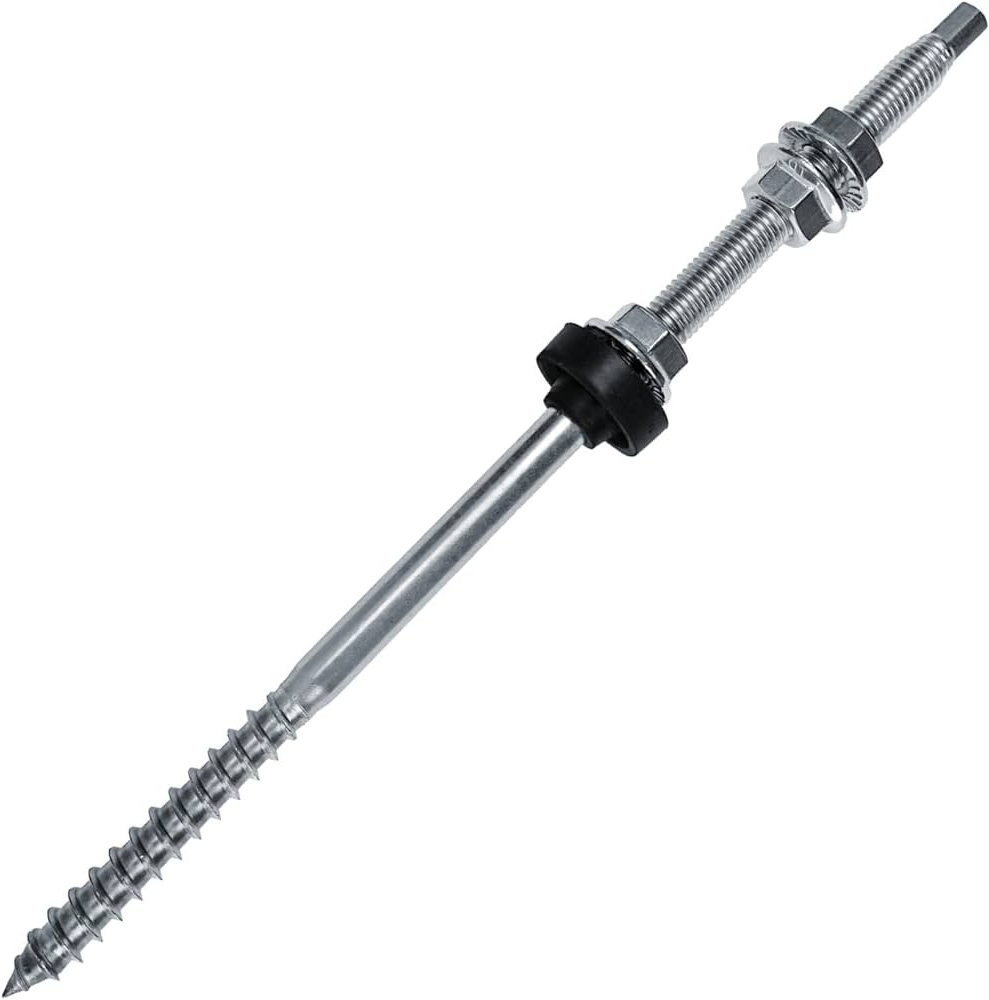

• Двусторонняя  (комбинированная) резьба: крупная по дереву с одной стороны, метрическая машинная — с другой.

• Привод  под внутренний шестигранник SW7 для вкручивания шуруповёртом, гайковёртом или ключом.

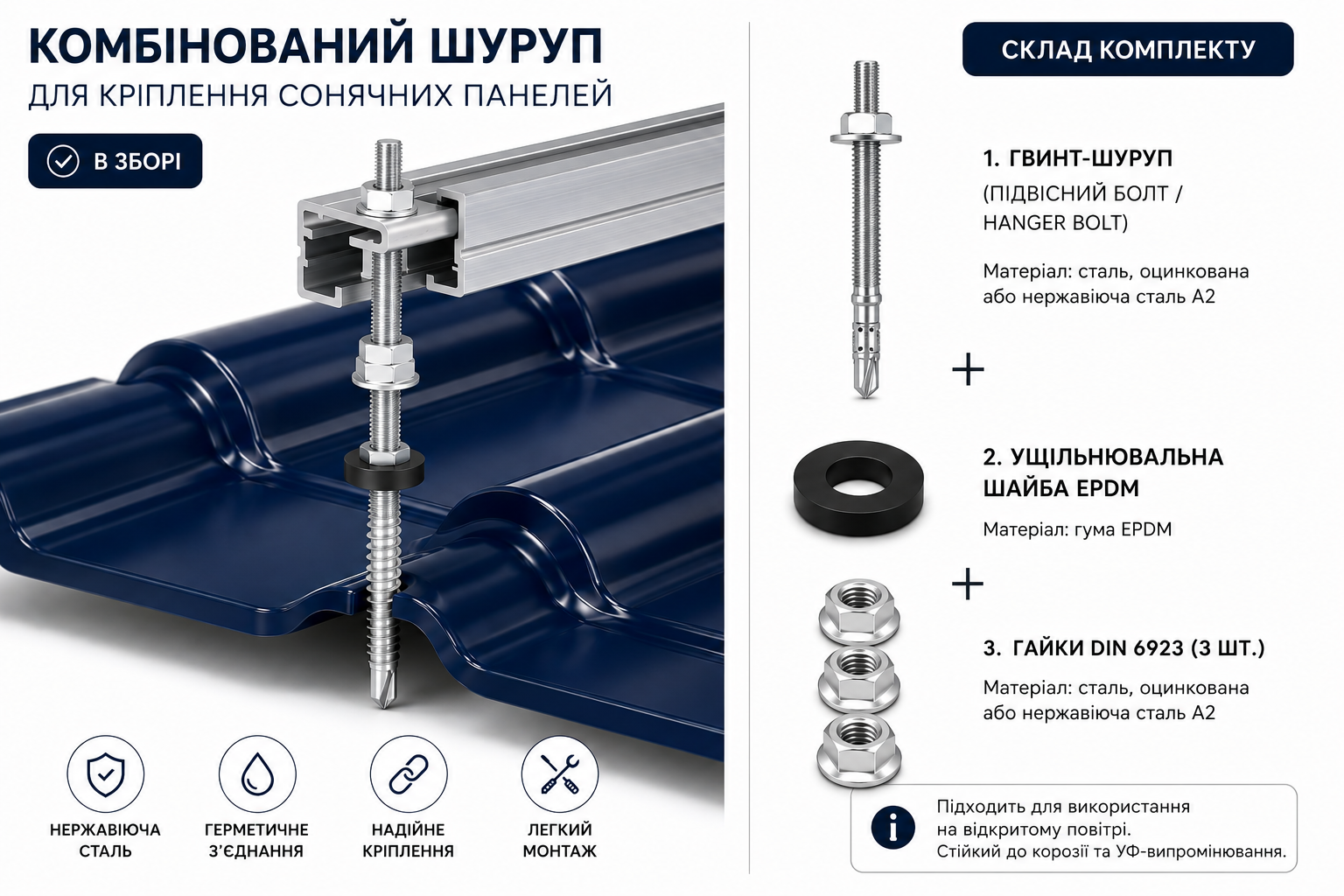

• В  комплекте — 3 гайки с фланцем DIN 6923 и уплотнительная шайба EPDM (арт. 9082).

• Материал  — нержавеющая сталь A2, устойчивая к атмосферной коррозии.

• Специально  разработан для монтажа кронштейнов и крепёжных систем солнечных панелей на скатных крышах.

Преимущества

• Комплексное  решение «всё в одном» — не нужно отдельно подбирать шуруп, гайки и уплотнение.

• Нержавеющая  сталь A2 обеспечивает долговечность на открытом воздухе и высокую стойкость к коррозии.

• Надёжная  герметизация кровельного покрытия благодаря шайбе EPDM в комплекте.

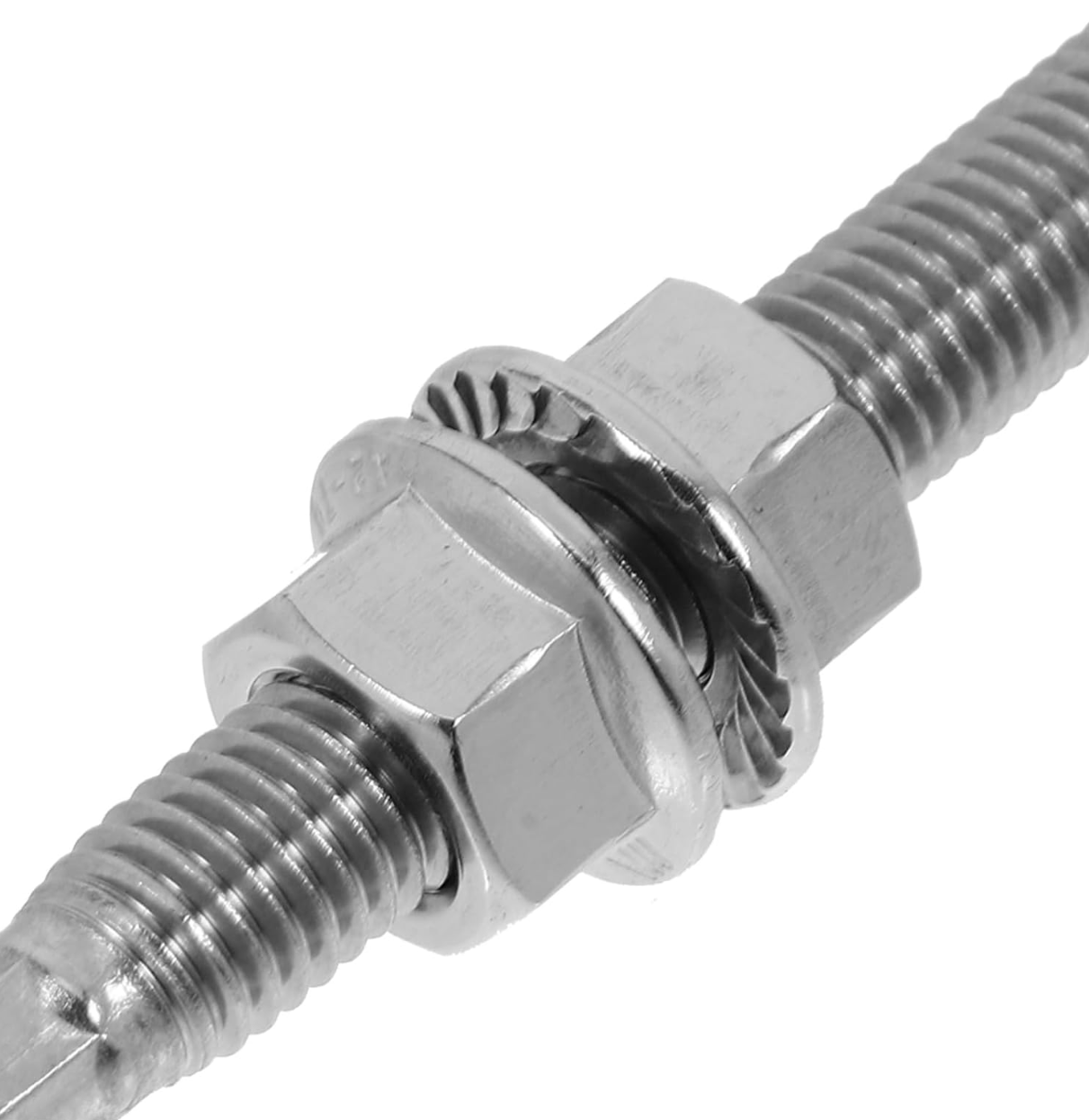

• Прочное  и регулируемое крепление кронштейна за счёт нескольких гаек (рабочая гайка и контргайка).

• Один  крепёж выполняет функцию соединения деревянного стропила и металлической монтажной конструкции.

• Быстрый  монтаж благодаря приводу под шестигранник — не нужно удерживать шуруп ключом при закручивании деревянной части.

Недостатки

• Требует  точного подбора длины винта под толщину кровельного пирога и глубину врезки в стропило.

• Необходим  шестигранный ключ или бита точного размера SW7 для монтажа.

• Более  высокая стоимость по сравнению с обычным шурупом благодаря комплектации и материалу A2.

• Перетяжка  гаек может деформировать уплотнительную шайбу EPDM и нарушить герметичность соединения.

• Демонтаж  и повторная установка на то же место в древесине снижают надёжность резьбовой фиксации.

Сфера применения

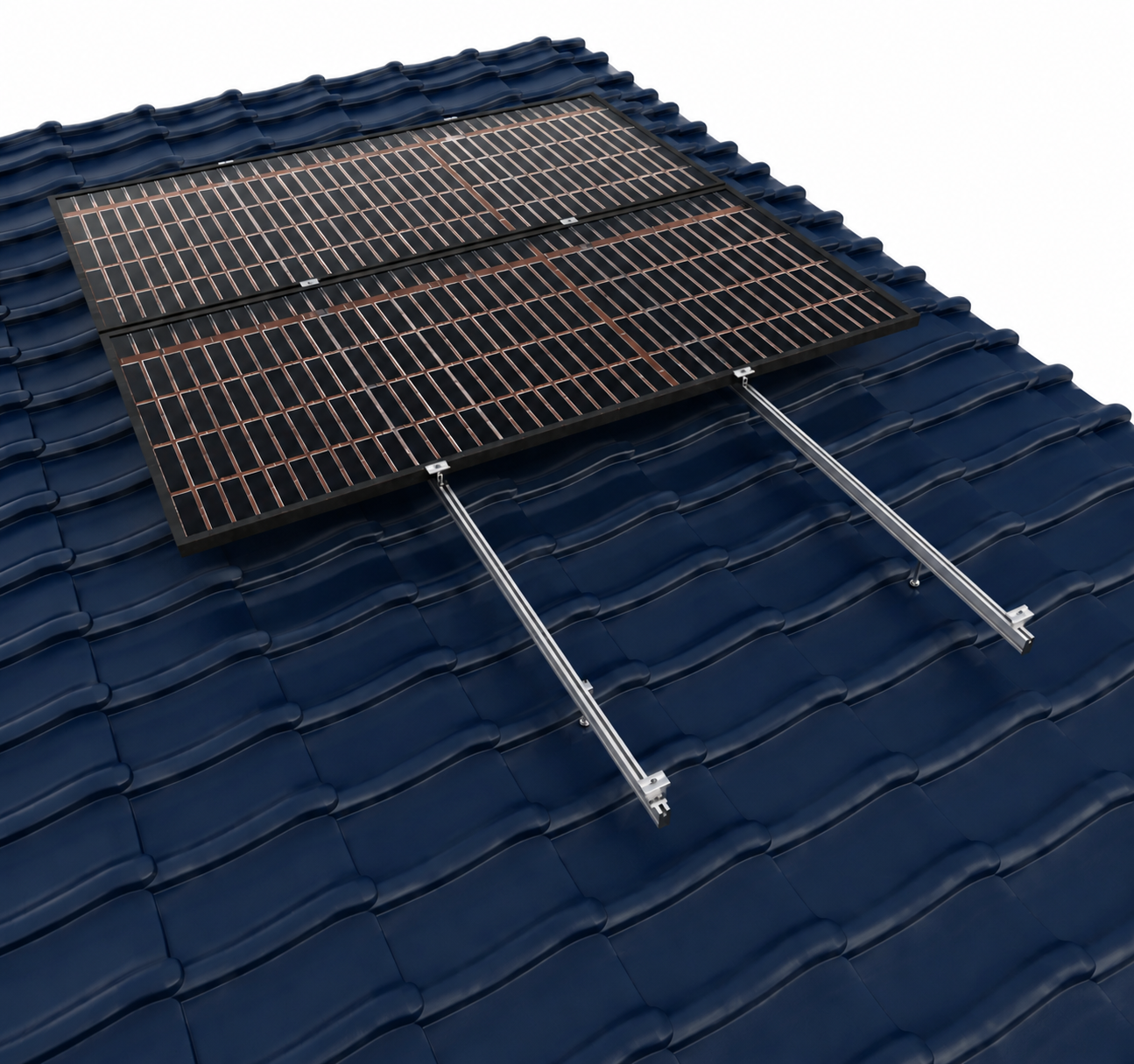

• Монтаж  кронштейнов и опорных систем солнечных панелей (фотовольтаика) на скатных крышах.

• Крепление  монтажных реек и профилей солнечных электростанций к деревянным стропилам и обрешётке.

• Герметичное  крепление сквозь кровельное покрытие — металлочерепицу, профнастил, шифер.

• Общее  крепление кровельных аксессуаров и конструкций, требующих водонепроницаемости в точке монтажа.

Технические характеристики

Типовой размерный ряд

Таблица приведена как справочный ориентир по типовым размерам линейки. Точная длина, диаметр метрической шпильки и вариант комплектации уточняются в карточке товара под конкретную систему крепления солнечных панелей.

Способ монтажа

1. Определите  точку крепления кронштейна на стропиле или обрешётке через кровельное покрытие.

2. Просверлите  направляющее отверстие в стропиле под резьбовую (деревянную) часть винта, если это предусмотрено технологией монтажа.

3. Наденьте  уплотнительную шайбу EPDM на винт со стороны кровельного покрытия.

4. Вкрутите  шуруповую часть винта в стропило с помощью шестигранного ключа или биты SW7 до плотного прижатия шайбы EPDM к кровле.

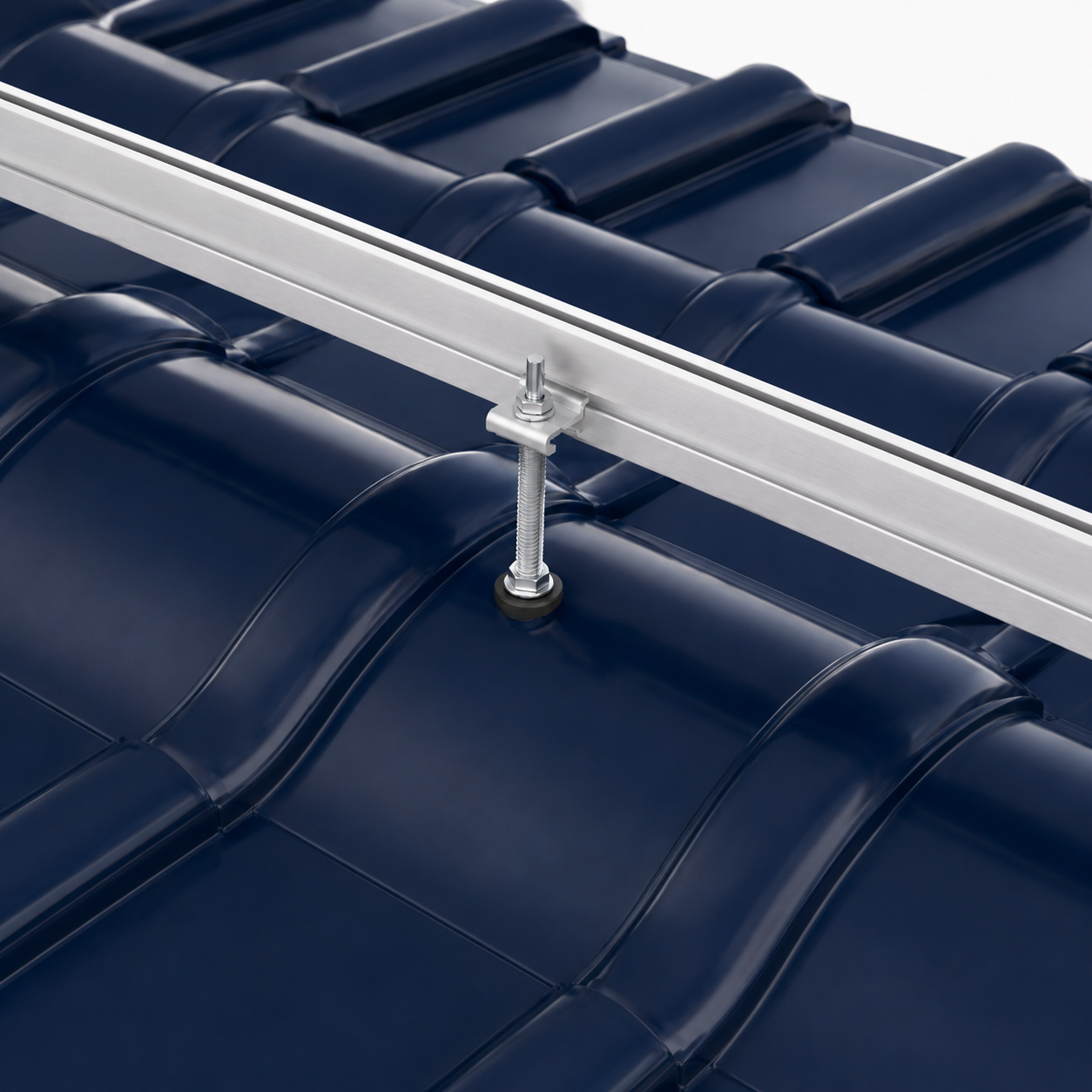

5. Установите  кронштейн или монтажную рейку на выступающую метрическую шпильку и закрепите рабочей гайкой DIN 6923, а при необходимости зафиксируйте положение контргайкой.

Рекомендации

• Подбирайте  длину винта с учётом толщины кровельного пирога, утеплителя и глубины врезки в стропило.

• Используйте  шестигранный ключ или биту точно на SW7 во избежание срыва привода.

• Не  перетягивайте гайки — уплотнительная шайба EPDM должна быть плотно, но не чрезмерно сжата.

• Для  ответственных кровельных монтажей проверяйте герметичность соединения после завершения работ.
