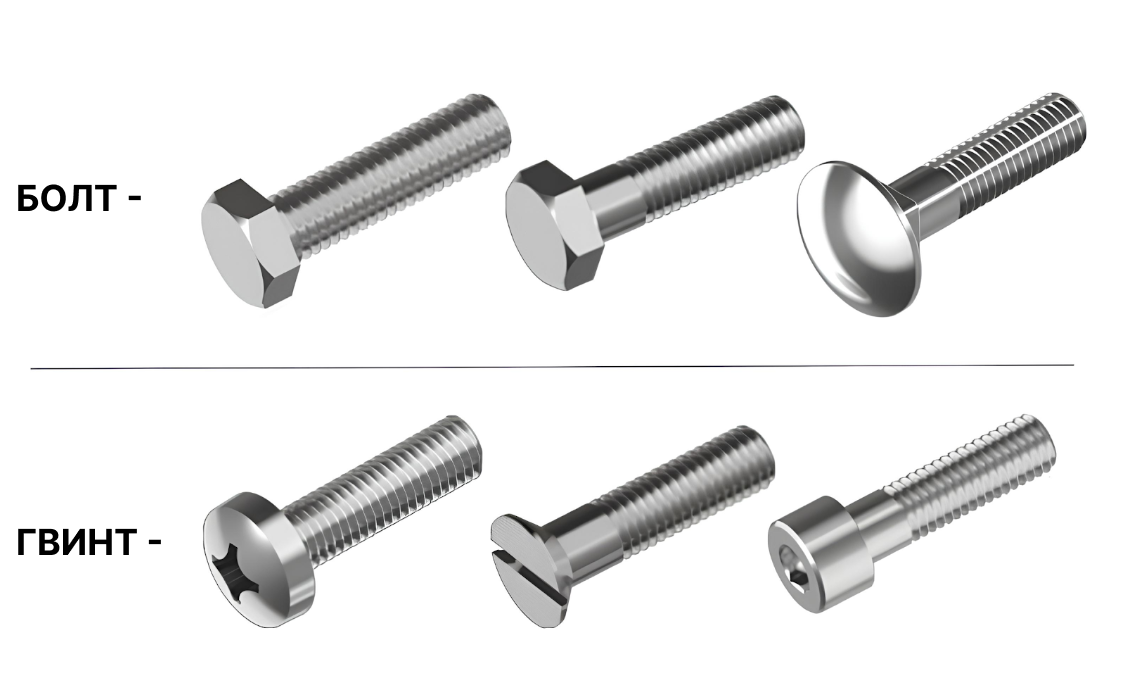

Болт представляет собой металлический стержень с 4-х или 6-гранной головкой. Поверхность стержня покрыта резьбой, может иметь скошенный торец.

Винт состоит из резьбового стержня и плоской конусообразной головки.



При подборе винтов и болтов инженеры проводят ряд расчетов.



Болты. Крепления рассчитываются на срез. Основная нагрузка распределяется перпендикулярно к узлу.

Винты. Расчет крепежа идет на нераскрытие. Наибольшая нагрузка воздействует на ось соединительного элемента.





Параметры, учитываемые при подборе обоих крепежей:

• особенности эксплуатации;
• степень воздействия влаги;
• наличие температурных перепадов;
• вероятность взаимодействия с агрессивной средой;
• требования отраслевых нормативов.

Корректно подобранные метизы – залог прочного и долговечного соединения.



Ключевые различия



Винты и болты различаются исполнением, параметрами использования и монтажа.







• Болт проходит сквозь детали, фиксируется гайкой с обратной стороны. Для крепления винта применяется внутренняя резьба заготовок.
• Болт закручивается гаечным ключом, винт притягивается посредством отвертки. Отдельные изделия имеют головки с насечками или лепестками, монтируются без вспомогательного инструмента.
• Винты входят внутрь соединяемых элементов. Это обеспечивает гладкую рабочую поверхность, сокращает риск повреждения метиза. Головки болтов, в большинстве случаев, возвышаются над деталью.
• Винты могут иметь малые размеры. С их помощью фиксируются электронные платы, декоративные детали, часовые механизмы.



При демонтаже закоксованного болта срезается шляпка или гайка. Для удаления винта высверливается рабочий проход.

В рамках отдельных соединений допускается подвижность винта. Болтовые крепления всегда статичны.

Рабочий стержень винта полностью покрыт резьбой, стержень болта - частично.

Многие конструкции содержат болтовые и винтовые соединения. Это улучшает их эксплуатационные качества, упрощает обслуживание и настройку.



Наиболее популярные болты, выпускаемые по немецкому стандарту DIN :

• DIN 931 болт с шестигранной головкой и неполной резьбой;
• DIN 933 болт с шестигранной головкой и полной резьбой;
• DIN 960 болт с шестигранной головкой и метрической мелкой неполной резьбой;
• DIN 961 болт с шестигранной головкой и метрической мелкой полной резьбой;
• DIN 603 болт мебельный с полукруглой низкой головкой и квадратным подголовком, с неполой и полной метрической резьбой;
• DIN 580 рым-болт кованый высокопрочный с кольцом и буртиком, с полной метрической резьбой;
• DIN 444 болт откидной высокопрочный с ушком (с петлёй) и неполной метрической резьбой.



Наиболее популярные винты, выпускаемые по немецкому стандарту DIN, представлены в широком сортаменте:



• DIN 912 винт с цилиндрической головкой и шестигранным углублением под ключ, с крупной и мелкой метрической резьбой;
• DIN 7380 винт с полукруглой головкой и шестигранным углублением под ключ;

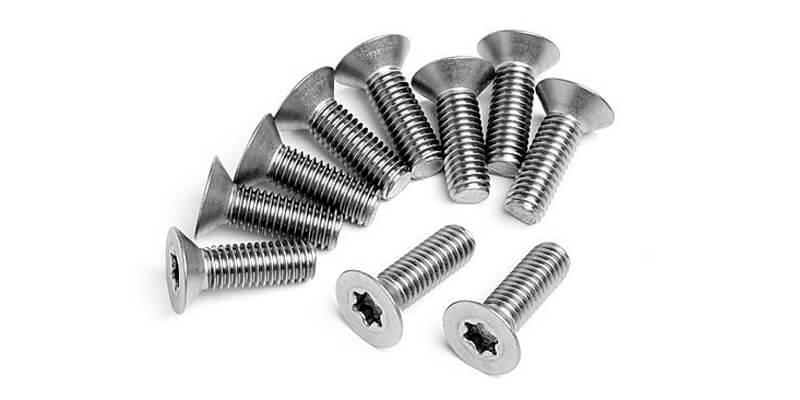

• DIN 7991 винт с потайной головкой и шестигранным углублением под ключ;
• DIN 913, DIN 914, DIN 915, DIN 916 - установочные винты с шестигранным углублением под ключ и различными видами концов;
• DIN 963 винт с потайной головкой оцинкованный, с прямым шлицем;
• DIN 965 винт с потайной головкой и крестообразным шлицем (Ph или Pz);
•  DIN 966 винт с полупотайной головкой и крестообразным шлицем Phillips (Ph);
• DIN 7985 винт с полукруглой цилиндрической головкой и крестообразным шлицем (Ph или Pz).
