Размеры шпонок: как подобрать размер на вал и установить шпонку
Размеры шпонок: как подобрать размер на вал и установить шпонку
Шпонки играют важную роль в соединении валов с втулками, обеспечивая передачу крутящего момента от вала к ступице. Они также являются своеобразными предохранителями в редукторе — в случае критической нагрузки именно шпонка принимает удар на себя, защищая дорогостоящие детали. Правильный выбор размера шпонки и её корректная установка — ключевые этапы для обеспечения надёжности соединения.
Основные виды шпонок
|
Вид шпонки |
Стандарт |
Форма |
Особенности |
Применение |
|
Призматическая |
DIN 6885 (форма A/B/C) / ГОСТ 23360 |
Прямоугольное сечение b×h, скруглённые или прямые торцы |
Самый распространённый тип. Передаёт крутящий момент через боковые грани |
Редукторы, приводы, насосы — универсально |
|
Шпоночная сталь (длинная) |
DIN 6880 / DIN 6882 |
Шпонка длиной 1000 мм, нарезается по месту |
Из прутка нарезают отрезки нужной длины |
Крупносерийное производство, нестандартные длины |
|
Сегментная |
DIN 6888 / ГОСТ 24071 |
Полукруглая форма (сегмент) |
Самоустанавливается в пазу при монтаже, удобна при автоматической сборке |
Лёгкие и средние нагрузки, конусные валы |
|
Клиновая врезная |
DIN 6887 / ГОСТ 10748 |
Прямоугольная с уклоном 1:100 по верхней грани |
Заклинивается при установке — без паза во втулке |
Редкое применение: лёгкие нагрузки, ручная подгонка |
|
Клиновая лыска |
DIN 6884 / ГОСТ 24068 |
Клин с лыской (плоской стороной) |
Простая установка, нет паза во втулке |
Лёгкие нагрузки, медленные обороты |
|
Тангенциальная |
ГОСТ 5246 |
Пара клиньев с встречными уклонами |
Высокая нагрузочная способность, монтаж сложнее |
Тяжёлые нагрузки: прокатные станы, мощные редукторы |
|
Цилиндрическая |
ГОСТ 3129 |
Цилиндрический штифт в отверстие |
Точное позиционирование, не выпадает |
Передача крутящего момента с точным угловым положением |
Наиболее массово применяется призматическая шпонка (DIN 6885, ГОСТ 23360). Остальные виды решают специфические задачи: сегментные — для конических валов и автоматической сборки; тангенциальные — для сверхтяжёлых нагрузок; клиновые — в тихоходных механизмах с ручной подгонкой.
Как подобрать размер шпонки по диаметру вала
Чтобы подобрать шпонку, нужно знать диаметр вала и глубину пазов на валу (t₁) и во втулке (t₂), куда будет установлена шпонка. Размер шпонки строго соответствует диаметру вала — выбирается по стандартизированной таблице ГОСТ 23360 / DIN 6885.
Ширина b и высота h шпонки нормированы для каждого диапазона диаметров. Длину шпонки выбирают из стандартного ряда в зависимости от длины ступицы — шпонка должна быть на 2–4 мм короче длины паза с каждого торца.
Таблица размеров призматических шпонок (ГОСТ 23360 / DIN 6885)
Таблица охватывает диаметры валов от 6 до 500 мм. Для каждого диапазона указаны: сечение шпонки b×h, глубина паза в валу t₁, глубина паза во втулке t₂ и диапазон длин L.
|
Диаметр вала d, мм |
b × h, мм |
t₁ — паз вала, мм |
t₂ — паз втулки, мм |
Длина L, мм |
|
6–8 |
2×2 |
1,2 |
1,0 |
6–20 |
|
8–10 |
3×3 |
1,8 |
1,4 |
6–36 |
|
10–12 |
4×4 |
2,5 |
1,8 |
8–45 |
|
12–17 |
5×5 |
3,0 |
2,3 |
10–56 |
|
17–22 |
6×6 |
3,5 |
2,8 |
14–70 |
|
22–30 |
8×7 |
4,0 |
3,3 |
18–90 |
|
30–38 |
10×8 |
5,0 |
3,3 |
22–110 |
|
38–44 |
12×8 |
5,0 |
3,3 |
28–140 |
|
44–50 |
14×9 |
5,5 |
3,8 |
36–160 |
|
50–58 |
16×10 |
6,0 |
4,3 |
45–180 |
|
58–65 |
18×11 |
7,0 |
4,4 |
50–200 |
|
65–75 |
20×12 |
7,5 |
4,9 |
56–220 |
|
75–85 |
22×14 |
9,0 |
5,4 |
63–250 |
|
85–95 |
25×14 |
9,0 |
5,4 |
70–280 |
|
95–110 |
28×16 |
10,0 |
6,4 |
80–320 |
|
110–130 |
32×18 |
11,0 |
7,4 |
90–360 |
|
130–150 |
36×20 |
12,0 |
8,4 |
100–400 |
|
150–170 |
40×22 |
13,0 |
9,4 |
100–400 |
|
170–200 |
45×25 |
15,0 |
10,4 |
110–450 |
|
200–230 |
50×28 |
17,0 |
11,4 |
125–500 |
|
230–260 |
56×32 |
20,0 |
12,4 |
140–500 |
|
260–290 |
63×32 |
20,0 |
12,4 |
160–500 |
|
290–330 |
70×36 |
22,0 |
14,4 |
180–500 |
|
330–380 |
80×40 |
25,0 |
15,4 |
200–500 |
|
380–440 |
90×45 |
28,0 |
17,4 |
220–500 |
|
440–500 |
100×50 |
31,0 |
19,5 |
250–500 |
Обозначение шпонки по DIN 6885: DIN 6885 A 8×7×40 — шпонка призматическая, форма A (скруглённые торцы), ширина 8 мм, высота 7 мм, длина 40 мм. По ГОСТ 23360: Шпонка 8×7×40 ГОСТ 23360-78.
Как установить шпонку на вал: пошаговая инструкция
Шаг 1. Измерение и подготовка Измерьте диаметр вала и длину ступицы. По таблице определите сечение шпонки b×h. Выберите длину шпонки из стандартного ряда — на 4–6 мм короче паза. Проверьте, что паз на валу фрезерован точно по ширине шпонки: шпонка должна входить в паз вала плотно, без люфта.

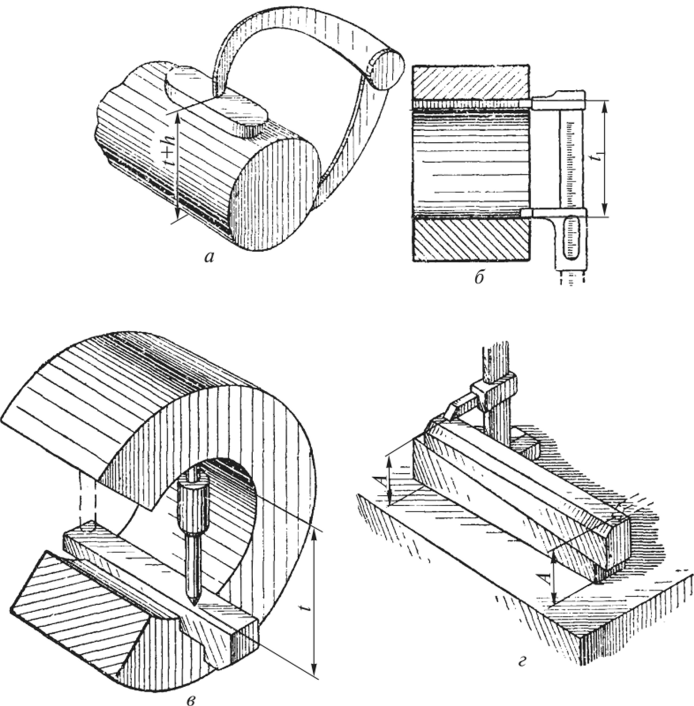

Шаг 2. Очистка и смазка Очистите паз вала и паз втулки от металлических опилок, заусенцев и грязи. Проверьте глубину паза вала (t₁) и паза втулки (t₂) по таблице. Нанесите лёгкий слой моторного масла или смазки на шпонку и паз вала — это предотвратит задиры при запрессовке.
Шаг 3. Установка шпонки в паз вала Вставьте шпонку в паз вала руками или лёгкими ударами через медную/латунную выколотку. Никогда не бейте молотком по шпонке напрямую — деформируете торец. Шпонка должна сидеть в пазу вала без люфта по ширине, но с небольшим зазором по высоте. Убедитесь, что шпонка не выступает выше поверхности вала больше, чем t₂.
Шаг 4. Насадка ступицы Совместите паз ступицы (втулки) с шпонкой. Насаживайте ступицу ровным осевым усилием — через пресс или с помощью специальной оправки. Не допускайте перекосов при насадке. Для тугих посадок допускается лёгкий нагрев ступицы до 80–100°C.
Шаг 5. Контроль установки После насадки проверьте: ступица не должна иметь поперечного люфта. Шпонка должна плотно касаться боковых стенок обоих пазов — именно через боковые грани происходит передача крутящего момента. Верхний зазор между шпонкой и дном паза ступицы — нормальное явление для призматических шпонок.
Для разборки шпоночного соединения используйте выколотку из мягкого металла (медь, латунь, алюминий). Выбивайте шпонку из паза ударами по торцу. Если шпонка прикипела — применяйте WD-40 с выдержкой 15 минут. Повторно не используйте шпонки с заметным износом боковых граней.
Материалы и покрытия шпонок
- Углеродистая сталь (Ст45, Ст50): стандартный материал по ГОСТ 23360. Твёрдость HB 260–300 после нормализации. Для большинства промышленных применений.
- Легированная сталь (40Х, 40ХН): повышенная прочность и ударная вязкость. Для тяжёлых нагруженных соединений.
- Нержавеющая сталь A4 (AISI 316): DIN 6885 A форма из нержавейки. Для агрессивных сред, пищевой промышленности, морского применения.
- Без покрытия (чистая сталь): стандарт — шпонки поставляются без защитного покрытия; при хранении следует избегать влаги.
- Оцинкованные: нестандарт, но применяются для наружных и влажных условий.
Типичные ошибки при подборе и установке шпонок
|
Ошибка |
Последствие |
Правильное решение |
|
Шпонка длиннее паза вала или втулки |
Шпонка упирается в торец — невозможно насадить ступицу |
Длина шпонки ≤ длины паза на 2–3 мм с каждого торца |
|
Шпонка меньшего сечения, чем положено |
Люфт в соединении → удары при реверсе → разрушение шпонки |
Подбирать строго по таблице для данного диаметра вала |
|
Нет масла или смазки при запрессовке |
Задиры и заклинивание шпонки в пазу |
Лёгкое смазывание маслом перед установкой |
|
Удары молотком по шпонке напрямую |
Деформация торца шпонки — демонтаж только разрушением |
Только через медную/латунную выколотку или оправку |
|
Шпонка стоит выше поверхности вала |
Ступица не насаживается или имеет перекос |
Шпонка должна выступать точно на t₂ — глубину паза втулки |
|
Криволинейный паз (неточная фрезеровка) |
Перекос шпонки → неравномерный износ → вибрация |
Паз фрезеровать концевой фрезой по чертежу, проверять шаблоном |
|
Повторное использование изношенной шпонки |
Снова изношенная шпонка — ускоренный выход из строя узла |
Шпонку при разборке заменять на новую |
Шпонка — расходный защитный элемент. Если шпонку срезало, это значит, что нагрузка превысила расчётную или соединение не было правильно спроектировано. При замене срезанной шпонки всегда анализируйте причину: возможно, нужна шпонка большего сечения или другая конструкция соединения.
