Высокопрочные болты: определение, виды, особенности затяжки

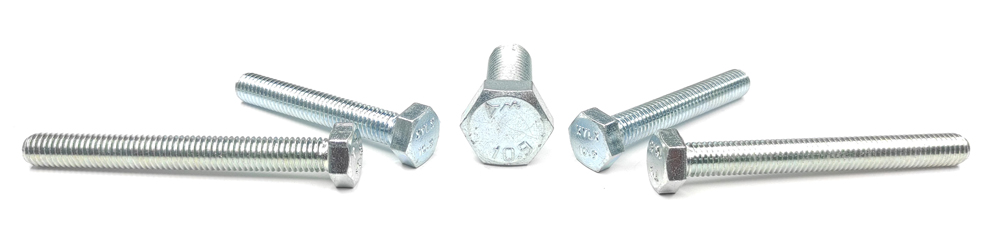

Высокопрочные болты — ключевые элементы в строительстве и инженерных проектах, предназначенные для обеспечения надёжного крепления между деталями конструкций. Класс прочности таких изделий составляет 10.9 и 12.9. Изготавливаются из специальных легированных сталей, что придаёт им повышенную прочность и устойчивость к нагрузкам.



Для примера: разрыв болта класса 12.9 происходит при нагрузке 1200 Н/мм², тогда как аналогичный болт класса 4.8 разрушается уже при 420 Н/мм² — разница почти в три раза при одинаковом типоразмере.















Чем отличается высокопрочный крепёж от обычного



• Снижение металлоёмкости конструкций — более компактный крепёж с высоким классом прочности при той же несущей способности.



• Меньшее количество точек крепления — снижение затрат и частоты обслуживания.



• Высокая устойчивость к вибрации и динамическим нагрузкам — применим в суровых условиях эксплуатации.



• Фрикционные (сдвигоустойчивые) соединения: высокопрочный болт создаёт большое прижимное усилие между деталями, возникающее трение исключает взаимный сдвиг — обычный болт на это не способен.



Высокопрочное болтовое соединение при правильной затяжке может конкурировать по несущей способности со сварными и заклёпочными соединениями. Это делает его незаменимым в строительных металлоконструкциях, где сварка нежелательна или невозможна (демонтируемые конструкции, нагруженные мосты, несущие фермы).



Классы прочности высокопрочных болтов

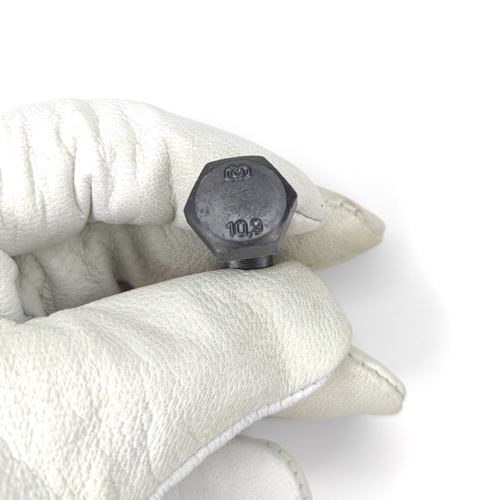

Класс 14.9 встречается крайне редко и применяется только в специализированных авиационных и космических конструкциях. В большинстве инженерных задач используют 10.9 (мостостроение, строительство) и 12.9 (машиностроение, авиация).





Марки стали для высокопрочного крепежа



Высокопрочные болты изготавливаются из легированных сталей с обязательной термической обработкой — закалкой и отпуском. Ключевые марки:



• 40Х, 35ХМ — класс 8.8; распространённые, экономичные стали для общего применения.



• 40ХН2МА (40ХНМА), 30ХГСА — класс 10.9; высокая прочность при ударных нагрузках.



• SCM435, SCM440 — японские аналоги по JIS; применяются в автомобильной и авиационной промышленности.



• Титановые сплавы ВТ6, ВТ16 — специальные сверхлёгкие высокопрочные болты для авиации и космоса.





⚠ Высокопрочные болты 12.9 нельзя покрывать электролитическим цинкованием — при гальваническом процессе атомарный водород проникает в сталь (водородное охрупчивание), и болт может разрушиться без нагрузки. Допускаются: механическое цинкование, цинк-ламель (Geomet/Dacromet), оксидирование, фосфатирование с маслом.





Виды высокопрочных болтов





Особенности затяжки высокопрочных болтов



Правильная затяжка высокопрочных болтов — критически важный этап. Для фрикционных (сдвигоустойчивых) соединений требуется нормированный преднатяг, при котором стягиваемые элементы прижимаются друг к другу с заданным усилием. Именно это усилие создаёт трение, несущее нагрузку.



Методы затяжки



• По моменту затяжки: самый распространённый метод. Динамометрический ключ затягивается до указанного момента. Точность ±15–25% из-за влияния трения в резьбе.
•
• По углу поворота: болт затягивается сначала до предварительного момента, затем доворачивается на фиксированный угол (обычно 60°–180°). Точность ±10%.
•
• Метод гидравлического натяжника: болт растягивается гидравлическим инструментом до заданного удлинения, после чего гайка затягивается без крутящего момента. Высокая точность ±5%. Применяется на ответственных объектах.
•
• Индикаторная шайба (DTI): шайба с выступами деформируется при заданном усилии — визуальный контроль достижения нормативного преднатяга. ГОСТ 22356 / DIN EN 14399-9.







Значения в таблице — для сухой, незасмазанной резьбы (μ = 0,16–0,18). При нанесении машинного масла момент снижается на 15–20%. При цинк-ламельном покрытии (μ ≈ 0,10) — снижается на 30–35%. Всегда уточняйте коэффициент трения в документации на конкретное изделие.



Применение высокопрочного крепежа



• Металлические строительные конструкции: фермы, балки, стойки — класс 10.9, DIN 6914.



• Мостостроение: несущие пролётные строения, опоры — класс 10.9, ГОСТ 22353/22354.



• Тяжёлое машиностроение: корпуса редукторов, турбины — класс 10.9 и 12.9.



• Двигателестроение: головки блоков, шатуны — класс 10.9 и 12.9.



• Авиация: планер, двигатели, системы управления — класс 12.9 и специальные сплавы.



• Ветроэнергетика: соединения башни с фундаментом — класс 10.9, горячий цинк.





Типичные ошибки при работе с высокопрочными болтами





Высокопрочные болты — не «более прочный обычный болт». Это специализированное изделие с конкретными требованиями к покрытию, затяжке и условиям применения. Игнорирование этих требований приводит к внезапным разрушениям, которые невозможно предсказать визуально.
