Химический анкер vs классический: в чем разница и какой выбрать

11.05.2026

Анкера

Какой анкер выбрать: химический или обычный — сравнение

Выбор между химическим и механическим анкером — один из ключевых вопросов при проектировании и монтаже крепёжных соединений в строительстве. Оба типа обеспечивают надёжную фиксацию, но в разных условиях, с разной несущей способностью и для разных типов оснований.

Понимание физики работы каждого типа позволяет принять правильное решение — не переплачивать за химию там, где достаточно механики, и не экономить там, где ошибка в выборе анкера приводит к аварии конструкции.

Как работает механический анкер

Классический механический анкер фиксируется за счёт силы трения и распора. При затяжке болта металлическая гильза или конус расширяется и давит на стенки отверстия. Это создаёт колоссальное внутреннее напряжение в материале основания — именно оно и удерживает анкер.

Последствие этого принципа: механический анкер требует плотного, прочного, однородного основания. В пористом или пустотелом материале стенки отверстия не выдерживают распирающего давления — анкер вырывает конус материала. По этой же причине механический анкер нельзя устанавливать близко к краю конструкции.

Как работает химический анкер

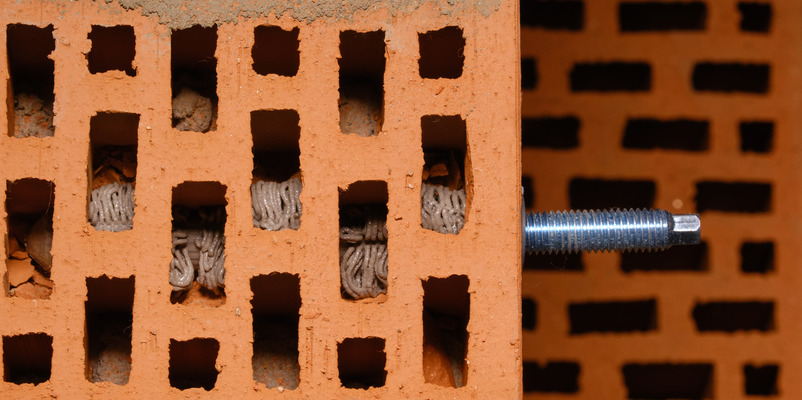

Химический анкер — двухкомпонентный состав (смола + отвердитель), который закачивается в предварительно очищенное отверстие. После вставки металлической шпильки или стержня состав полимеризуется, заполняя все поры, неровности и пустоты. Сцепление происходит по всей длине анкеровки — адгезия смолы к стенкам отверстия плюс когезия с металлом.

Принципиальное отличие: химический анкер не создаёт распирающего давления на стенки. Нагрузка распределяется равномерно по всей длине контакта, а не концентрируется в точке распора.

Правильно установленный химический анкер по прочности может превосходить само основание: разрушение происходит в бетоне или кирпиче, а не в точке крепления. Это делает его незаменимым для слабых, пористых и пустотелых материалов.

Детальное сравнение: химический vs. механический

Параметр	Химический анкер	Механический анкер (распорный / клиновой)
Принцип фиксации	Адгезия смолы к стенкам отверстия + когезия с металлическим стержнем	Механическое распирание гильзы или конуса — трение и давление на стенки
Несущая способность	Очень высокая; зачастую превышает прочность самого основания	Высокая в плотном бетоне; резко снижается в слабых материалах
Распределение нагрузки	По всей длине отверстия — равномерно	В зоне распора (нижняя часть) — концентрированно
Раскалывающее усилие	Отсутствует — не создаёт внутренних напряжений	Значительное — создаёт давление на стенки; риск скола у края
Краевое расстояние	Минимальное — до 30–40 мм от края	Большее — от 60–100 мм (зависит от диаметра и нагрузки)
Межосевое расстояние	Меньше, чем у механических	Больше — из-за взаимного влияния распорных усилий
Основания	Все: плотный / пористый бетон, пустотелый кирпич, газобетон, камень	Только плотные: бетон, полнотелый кирпич, монолит
Влажное основание	Специальные составы допускают монтаж в воде / под водой	Возможно, но снижение несущей способности до 30%
Время до нагружения	20–45 мин (ускоренные); 2–24 ч (стандартные)	Немедленно после установки
Вибрационные нагрузки	Отлично — жёсткое монолитное соединение, нет зазоров	Удовлетворительно — может ослабевать со временем
Динамические нагрузки	Да (при соответствующей ETA-опции)	Ограниченно — только специальные клиновые анкеры
Пожаростойкость	Высокая (30–120 мин по огнестойким составам)	Ниже — металл расширяется, анкер вырывается при нагреве
Сейсмика	Да (с ETA Сейсмика C1/C2)	Только специальные сейсмические типы
Монтаж	Требует очистки отверстия, пистолета-дозатора, выжидания	Прост — вставить + затянуть гайку
Стоимость	Выше (картридж + шпилька + оборудование)	Ниже
Сертификация	ETA (Европейское техническое одобрение)	ETA — для распорных и клиновых

Виды химических анкеров по типу смолы

Тип смолы	Обозначение	Время отверждения (20°C)	Мин. температура монтажа	Особенности	Применение
Полиэфирная (полиэстер)	PE / ПЭ	20–30 мин	–5°C	Самая доступная. Запах. Не для пустотелых без гильзы	Бытовые нагрузки, сухие помещения, внутренний монтаж
Винилэфирная	VE / ВЭ	25–45 мин	–5°C	Без запаха. Стойка к влаге и химии. Пустотелый кирпич с гильзой	Строительство, наружные работы, умеренная агрессивная среда
Эпоксидная	EP / ЭП	45–480 мин	0°C	Максимальная прочность. Без запаха. Дольше отверждается	Инженерные нагрузки, мостостроение, несущие узлы
Эпоксидно-акриловая	EA	15–25 мин	–10°C	Быстрое отверждение. Хорошая прочность. Умеренная цена	Строительный монтаж в умеренном климате
Зимняя (морозостойкая)	M / W	30–120 мин при −15°C	–20°C	Специальная формула для монтажа на морозе	Зимнее строительство, северные регионы
Подводная / в воде	—	60–120 мин	+2°C	Отверждается в присутствии воды	Гидротехнические сооружения, затоплённые конструкции

Для бытовых задач (полки, телевизоры, сантехника) подойдёт полиэфирная смола (PE) — она дёшева и работает быстро. Для строительных несущих конструкций — только винилэфир (VE) или эпоксид (EP) с ETA-сертификатом.

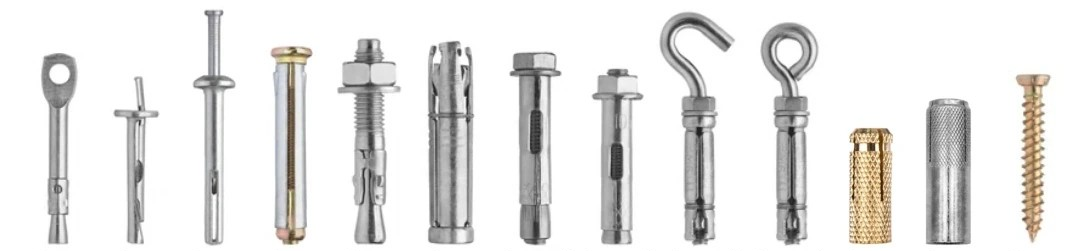

Виды механических анкеров

Тип	Принцип	Нагрузка	Основание	Применение / Ограничения
Распорный (гильзовый)	Гильза расширяется при затяжке болта	До 20–40 кН	Плотный бетон, полнотелый кирпич	Кронштейны, рамы, перегородки. Не для пустотелых и слабых оснований
Клиновой (забивной)	Конус разжимает лепестки при забивании	До 50–80 кН	Плотный бетон, монолит	Высокие нагрузки, строительные конструкции; требует ETA
Втулочный (цанговый)	Цанга сжимается от затяжки внутреннего конуса	До 10–25 кН	Плотный бетон	Тонкие плиты, перекрытия; ограниченная глубина
Самораспорный (забивной дюбель)	Корпус расширяется при ударе	До 5–10 кН	Бетон, кирпич	Лёгкие конструкции, монтаж кабельных лотков; быстро
Болт фундаментный	Заделывается в монолит при заливке или в свежий бетон	До 100+ кН	Любой бетон при правильной заделке	Колонны, машины, оборудование — только закладной тип
Анкер для пустотелых плит	Раскрывается за пустотой плиты	До 15–30 кН	Пустотные плиты перекрытия	Специальный тип: крепление к пустотным ПК и ПБ плитам

Главная таблица выбора: когда что использовать

Ситуация / условие	Рекомендация	Обоснование
Плотный монолитный бетон, нагрузка умеренная	Механический (распорный или клиновой)	Просто, дёшево, немедленное нагружение
Пустотелый кирпич, шлакоблок, газобетон	Химический с сетчатой гильзой	Единственный надёжный вариант — смола заполняет пустоты
Монтаж у края конструкции (< 60–80 мм)	Химический	Нет распирающего усилия — край не скалывается
Вибрационные нагрузки (станки, ворота, кондиционеры)	Химический	Монолитное соединение без зазоров — не расшатывается
Динамические нагрузки, сейсмика	Химический ETA Сейсмика	Механические анкеры теряют прочность при знакопеременных нагрузках
Требуется немедленное нагружение	Механический	Химический требует ожидания полимеризации
Зимний монтаж при –15°C	Химический зимний состав M/W	Стандартные смолы не работают при отрицательной температуре
Монтаж под водой или в очень влажном основании	Специальный химический для влажных оснований	Механические теряют 30% несущей способности во влажной среде
Большое число анкеров, быстрый монтаж	Механический (если позволяет основание)	Существенно проще и быстрее без ожидания полимеризации
Ответственная несущая конструкция с ETA требованием	Химический ETA или клиновой ETA	Требуется расчётная несущая способность с сертификацией

Случаи, когда химический анкер — единственный вариант

Пустотелый кирпич, шлакоблок, пустотные бетонные блоки — распорный анкер просто не держит.

Газобетон и пенобетон любой плотности — пористая структура не создаёт сопротивления распору.

Монтаж ближе 60–80 мм от края или торца конструкции.

Перила, кронштейны и другие конструкции рядом с краем плиты или балки.

Вибрационные и динамические нагрузки (станки, ворота, турникеты).

Сейсмические зоны — требуется ETA с опцией «сейсмика C1/C2».

Бетон неизвестного качества или с трещинами — химия работает и в треснувшем бетоне.

Монтаж под водой или в постоянно влажной среде (при наличии специального состава).

⚠ Пыль в отверстии — главный враг химического анкера. Даже при правильной смоле, правильном диаметре и правильном времени отверждения запылённое отверстие снижает несущую способность на 50–70%. Продуть + ёршик перед заливкой — обязательно.

Порядок монтажа химического анкера

Шаг	Действие	Важные требования
1	Подготовить отверстие	Диаметр = диаметру по инструкции (обычно d+2 мм). Глубина = минимальная глубина анкеровки по ETA. Режим сверления: без удара для пустотелых и газобетона
2	Очистить отверстие	Продуть сжатым воздухом (2–3 раза) + металлический ёршик (2–3 раза). Пыль снижает несущую способность на 50–70%
3	Для пустотелых оснований	Установить сетчатую гильзу нужного диаметра — она удержит смолу в объёме пустоты
4	Вставить смесительный наконечник	Картридж с новым наконечником — выдавить 2–3 нажатия вхолостую (смолы нет) до появления однородного цвета состава
5	Заполнить отверстие смолой	Ввести насадку до дна, медленно выводить по мере заполнения. Заполнять на 2/3 объёма отверстия (смола расширится). Избыток у краёв — хороший признак
6	Вставить шпильку	Вкрутить шпильку ввинчивающим движением (не вбивать!) до нужной глубины. При необходимости — скорректировать положение пока смола жидкая
7	Выдержать время отверждения	Строго по инструкции — зависит от смолы и температуры. Не нагружать до полного отверждения. При низкой температуре — время увеличивается
8	Нагрузить анкер	После отверждения — установить шайбу, навернуть гайку, затянуть до расчётного момента. Проверить визуально отсутствие перекосов

Типичные ошибки при выборе и монтаже анкеров

Ошибка	Последствие	Правильное решение
Не очищено отверстие от пыли перед заполнением смолой	Несущая способность снижается на 50–70%	Продуть + ёршик — обязательная процедура для каждого отверстия
Нагружение до полимеризации	Смола не успела набрать прочность — анкер вырывается под нагрузкой	Строго соблюдать время по инструкции; при низкой температуре — умножить на 2–3
Стандартный химический анкер без гильзы в пустотелом кирпиче	Смола вытекает в пустоту — нет сцепления	Для пустотелых оснований — только с сетчатой гильзой
Полиэфирная смола (PE) в нагруженном наружном узле	Деградация смолы при UV и влаге — снижение прочности	Для ответственных наружных узлов — винилэфир (VE) или эпоксид (EP)
Механический анкер в газобетон (D300–D500)	Вырыв конуса газобетона — нет несущей способности	Только химический анкер в газобетон любой плотности
Механический анкер у края (< 60 мм от края бетонной плиты)	Скол края плиты при затяжке	Химический — не создаёт распирающего усилия
Смолы с истёкшим сроком хранения	Неполное отверждение — нестабильная прочность	Проверять дату на картридже; истёкшие — утилизировать
Монтаж при температуре ниже минимальной для состава	Смола не полимеризуется — нулевая прочность	Зимние составы M/W до –20°C; стандартные — только выше 0°C

Правило выбора: для плотного бетона без особых условий — механика проще и дешевле. Для всего остального (пустотелые материалы, газобетон, края, вибрация, сейсмика, вода) — химия. Стоимость правильного химического анкера составляет ничтожную долю от стоимости конструкции, которую он удерживает.
