Фиксаторы арматуры: виды и применение
Фиксаторы арматуры: виды и применение
Фиксатор арматуры — закладная деталь из высокопрочного полиэтилена, которая используется для удержания арматурных стержней или металлической (базальтовой, стеклопластиковой) сетки на определённой высоте и в заданном положении в процессе устройства фундаментов, плит перекрытия и других железобетонных конструкций.
Фиксаторы обеспечивают соблюдение нормативной толщины защитного бетонного слоя — расстояния от поверхности арматуры до наружной грани конструкции. Эта величина критически важна: недостаточный защитный слой приводит к коррозии арматуры, образованию трещин и преждевременному разрушению конструкции.
Функции фиксаторов арматуры
Удерживают стержни в заданной позиции при бетонировании — предупреждают деформацию каркаса и образование трещин.
Предупреждают выход арматуры из бетона — устраняют возможность коррозии и разрушения ж/б конструкции.
Обеспечивают равномерное распределение бетонного раствора — исключают образование пустот и каверн в теле конструкции.
Соблюдают нормативную толщину защитного слоя по СП 63.13330 (Россия) / ДБН В.2.6-98 (Украина) / EN 1992 (Еврокод).
Материал изготовления фиксаторов — высокопрочный полиэтилен (ПЭ100 или ПП). Он устойчив к влаге, щелочной среде бетона, температурным перепадам и нагрузкам при укладке. Фиксаторы остаются в конструкции навсегда — не гниют, не корродируют и не образуют мостиков холода.
Виды фиксаторов арматуры
|
Вид фиксатора |
Обозначение |
Защитный слой (мм) |
Основание |
Арматура (мм) |
Конструкция |
Применение |
|
Стойка |
ФС |
10–30 |
Твёрдое |
До 16 |
Ребристая стойка с опорой |
Полы, плиты перекрытия, фундаменты на твёрдом основании |
|
Настил (опора для сыпучего) |
— |
До 100 |
Песок, щебень |
До 16 |
Увеличенная опорная площадь |
Устойчивость на рыхлом и щебневом основании |
|
Планка (Зигзаг/Квадрат) |
— |
До 25 |
Любое |
Сетка |
Вытянутая форма, открытые ячейки |
Удержание жёстких металлических сеток под нагрузкой |
|
Звёздочка |
ФЗ |
25–50 |
Любое |
До 20 |
Решётчатая лучевая форма |
Вертикальные конструкции: колонны, стены, столбы |
|
Кольцо |
ФК |
Любой |
Любое |
Любой |
Кольцо с рёбрами / без |
Универсально: вертикальные и горизонтальные стержни и сетки; также — гибкие связи в вентфасадах |
|
Кубик |
ФСО |
60–80 |
Твёрдое / сыпучее |
До 20 |
Кубическая форма |
Полы, фундаменты, мостостроение; тепло- и гидроизоляция горизонтальных конструкций |
|
Многоуровневая стойка |
ФМ |
Регулируемый (шаг +60–65 мм) |
Твёрдое / сыпучее |
До 16 |
Сборная из нескольких стоек |
Монолитные фундаменты и полы с разными уровнями армирования |
|
Треугольный |
ФТ |
15 / 20 / 25 |
Любое |
5, 8, 10 |
Треугольная опорная рама |
Горизонтальные ж/б конструкции с тонкой арматурой |
|
Корона |
ФКор |
До 25 (одиночно); 40–50 (составной) |
Любое |
До 16 |
Открытая круглая форма |
Плиты перекрытия; составные — многоуровневая опора до 50 мм |
|
ФУ / Стульчик Ёлочка |
ФУ |
До 35 |
Твёрдое / сыпучее |
До 16 |
Зацепы для удержания стержня |
Полы, плиты, фундаменты; зацепы исключают сдвиг стержня |
|
Стульчик с защёлкой |
ФСзащ |
50 |
Твёрдое |
До 24 |
Крестообразная основа, жёсткая защёлка |
Надёжная фиксация толстых стержней до Ø 24 мм |

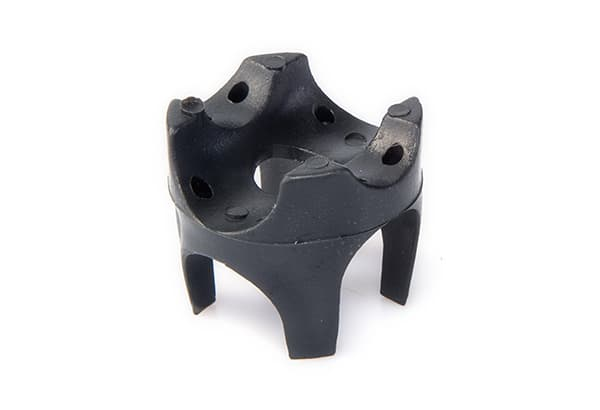

Стойка (ФС)
Базовый фиксатор для большинства горизонтальных конструкций. Устанавливается на твёрдом основании. Арматурный стержень укладывается в паз на верхней части стойки. Диапазон защитных слоёв: 10–30 мм. Применяется при заливке полов, плит перекрытия, ленточных и плитных фундаментов.

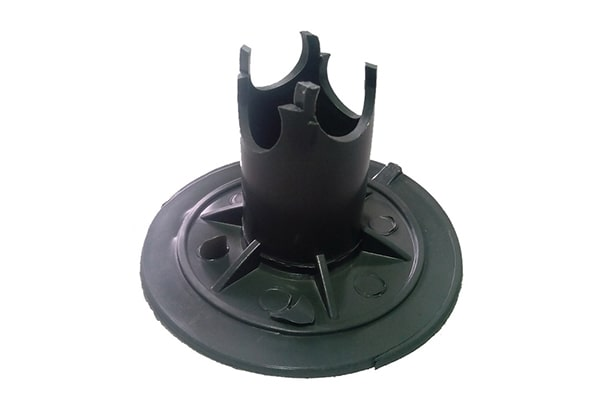

Настил (опора для сыпучего грунта)
Увеличенная опорная площадь препятствует погружению фиксатора в рыхлое основание (песок, щебень). Обеспечивает защитный слой до 100 мм. Применяется при устройстве бетонных полов по грунту на насыпных основаниях.

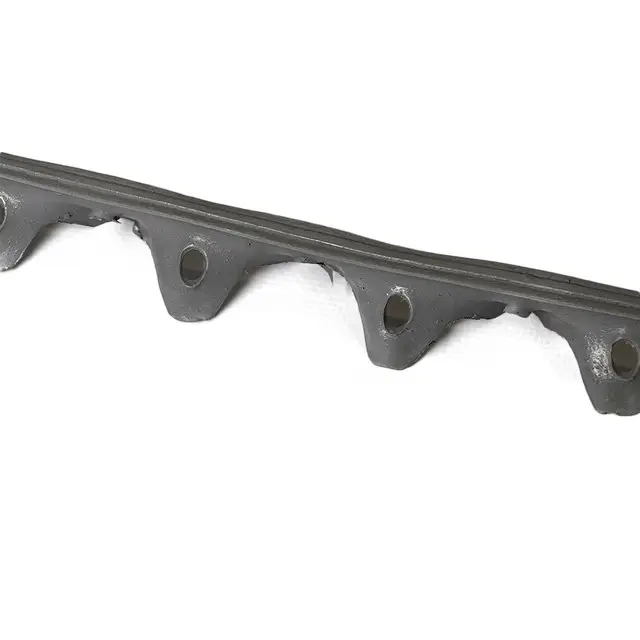

Планка (Зигзаг и Квадрат)
Линейный фиксатор, преимущественно для жёстких металлических сеток. Вытянутая форма равномерно распределяет нагрузку от сетки по большей площади. Открытая конструкция без препятствий для прохождения бетонного раствора. Защитный слой — до 25 мм.

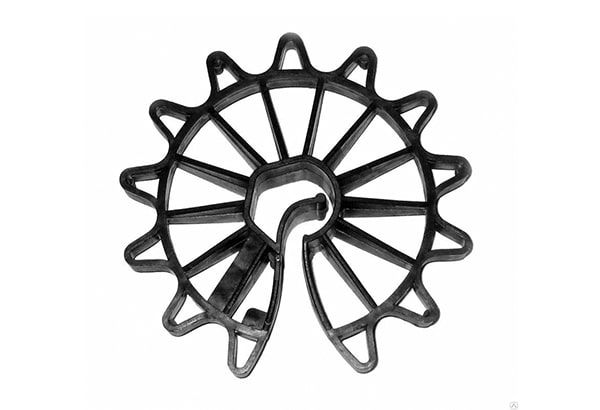

Звёздочка (ФЗ)
Специализирован для вертикальных конструкций: колонн, стоек, стен. Решётчатая форма с несколькими лучами обеспечивает надёжное удержание стержня по периметру и свободное прохождение бетона. Диаметр стержней — до 20 мм, защитный слой — 25–50 мм.

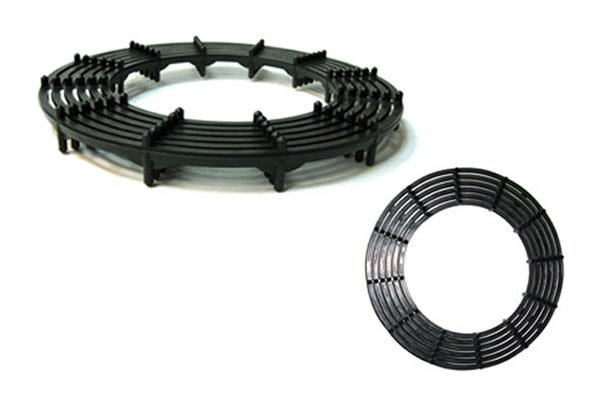

Кольцо (ФК)
Наиболее универсальный фиксатор — применяется как для горизонтальных, так и для вертикальных стержней любого диаметра. Бывает с рёбрами жёсткости (для нагруженных конструкций) и без (для лёгких применений, в том числе фиксации теплоизоляции в системах вентилируемого фасада). Арматура или утеплитель фиксируются в кольце без применения дополнительных крепёжных элементов.

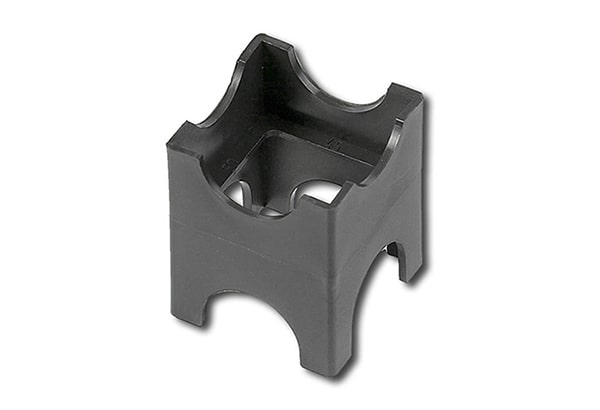

Кубик (ФСО)
Кубическая форма устойчива на любом основании. Специальная подставка под кубик исключает продавливание на мягких и сыпучих грунтах. Защитный слой 60–80 мм. Применяется в массивных фундаментах, бетонных полах на проблемных основаниях и мостостроении.

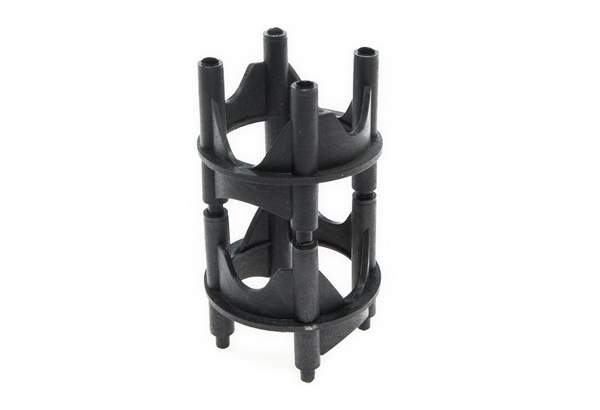

Многоуровневая стойка (ФМ)
Собирается из стандартных стоек ФС, надставляемых друг на друга. Каждое последующее звено добавляет 60–65 мм к высоте. Позволяет размещать арматурные сетки на нескольких уровнях без дополнительного инструмента. Применяется при устройстве двухрядного армирования монолитных плит и фундаментов.

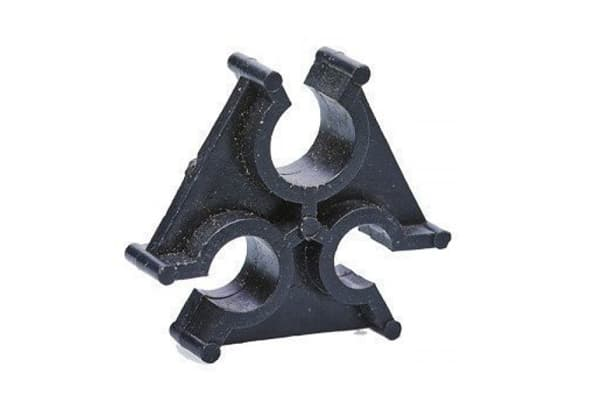

Треугольный (ФТ)
Применяется для тонкой арматуры Ø 5, 8 и 10 мм. Выпускается в трёх фиксированных размерах — 15, 20 и 25 мм. Простая устойчивая форма треугольника обеспечивает надёжную опору для горизонтальных конструкций с лёгкой арматурой (тонкие плиты, стяжки).

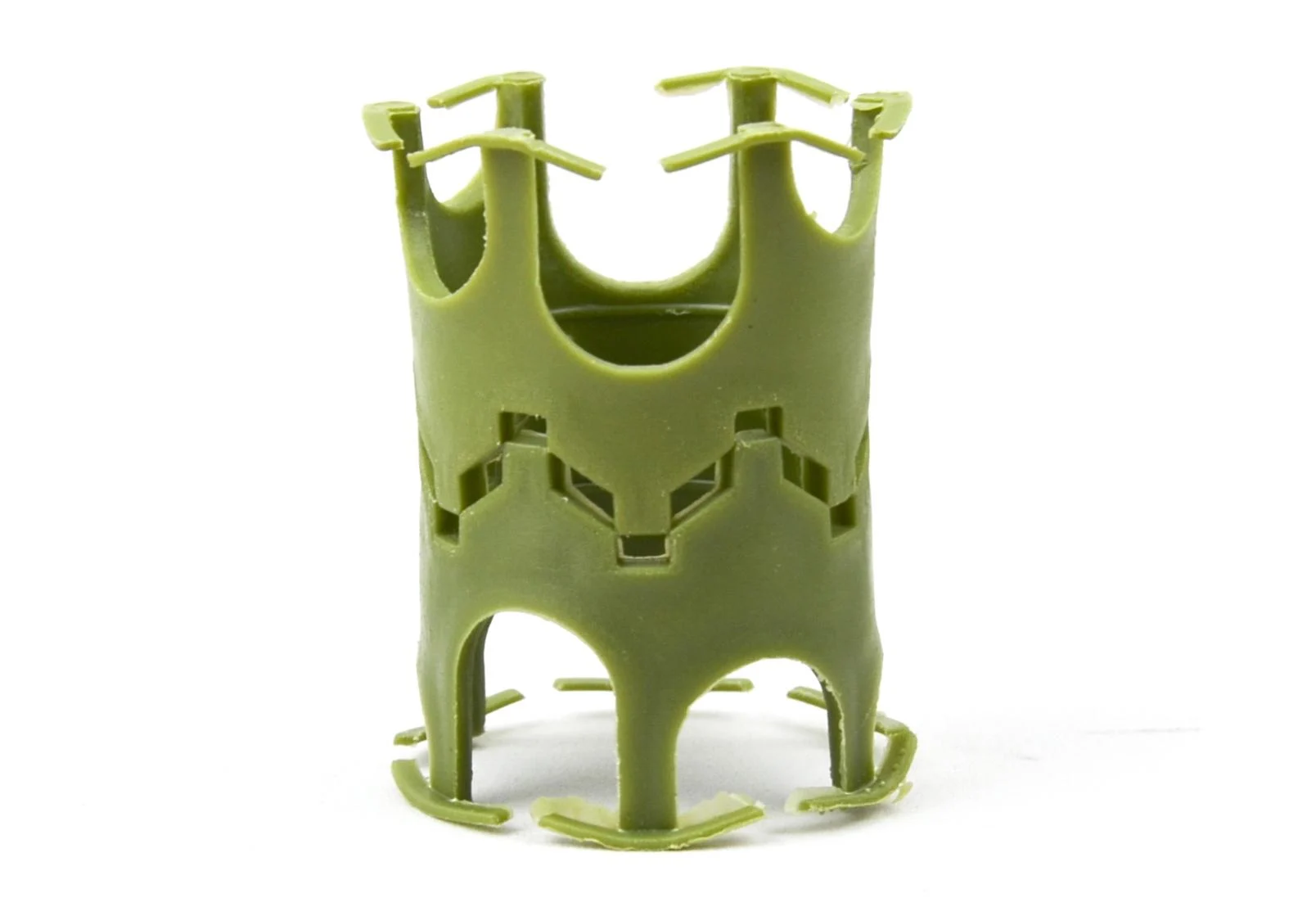

Корона (ФКор)
Открытая кольцевая форма исключает образование воздушных полостей. Одиночный фиксатор — защитный слой до 25 мм; в составной конфигурации (два соединённых элемента) — 40–50 мм. Применяется для плит перекрытия.

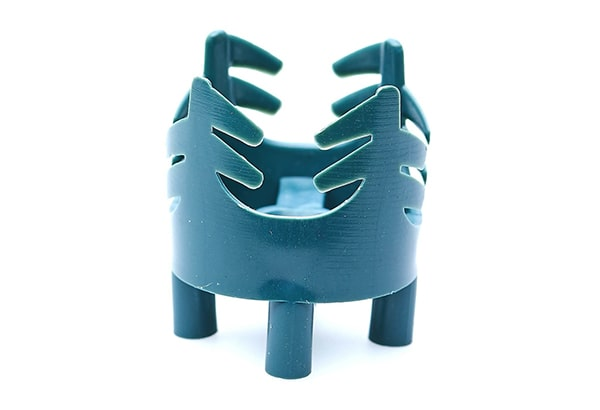

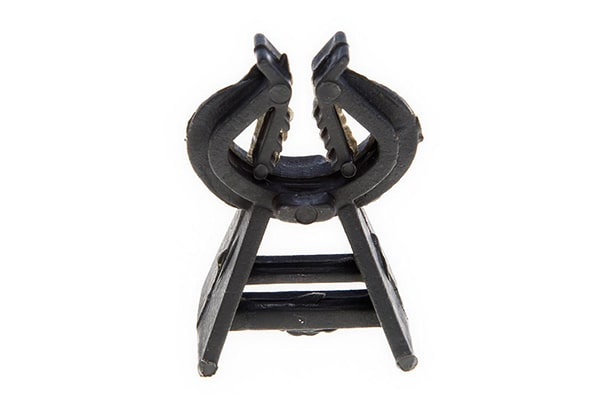

ФУ (Стульчик Ёлочка)
Специальные зацепы надёжно удерживают арматурный стержень и исключают его сдвиг при укладке бетона. Защитный слой — до 35 мм. Применяется для полов, плит и фундаментов. На сыпучих основаниях используется совместно с подставкой.
Стульчик с защёлкой
Жёсткая защёлка позволяет фиксировать крупную арматуру до Ø 24 мм. Крестообразная опора обеспечивает устойчивость даже под сильными нагрузками при укладке и уплотнении бетона. Защитный слой — 50 мм.
Нормативные требования к защитному слою
|
Защитный слой (мм) |
Конструкция |
Нормативный минимум (СП 63.13330) |
Рекомендуемый фиксатор |
|
10–15 |
Плиты перекрытия в сухих помещениях |
15 мм (класс XC1) |
Треугольный ФТ-15, Стойка ФС-15 |
|
20 |
Плиты перекрытия, подземные конструкции умеренная среда |
20 мм (класс XC2) |
Треугольный ФТ-20, Звёздочка ФЗ-20, Стойка ФС-20 |
|
25 |
Фундаментные плиты, стены, колонны |
25 мм (классы XC3–XD1) |
Звёздочка ФЗ-25, Корона ФКор-25, Стульчик ФУ-25 |
|
30 |
Фундаменты на подготовке (бетонная подушка) |
30 мм (класс XD2) |
Стойка ФС-30, Кубик ФСО-30 |
|
40–50 |
Фундаменты без подготовки, конструкции в агрессивной среде |
40–50 мм (классы XD3, XS1–XS3) |
Корона составная 40–50, Кубик ФСО-50 |
|
60–80 |
Массивные фундаменты, мостостроение, подпорные стены |
60+ мм (по проекту) |
Кубик ФСО-60/80, Многоуровневая стойка ФМ |
⚠ Толщина защитного слоя — нормируемая величина. Самовольное уменьшение по сравнению с проектом нарушает требования СП 63.13330 и ГОСТ 26633. Уменьшение защитного слоя на 5–10 мм снижает долговечность конструкции в 2–3 раза при эксплуатации в агрессивных условиях.
Применение фиксаторов по типам конструкций
|
Конструкция |
Основание |
Рекомендуемый фиксатор |
Расход (шт./м²) |
Примечание |
|
Бетонный пол по грунту |
Щебневая подготовка |
Настил (опора для сыпучего) |
6–8 |
Увеличенная площадь опоры не проваливается в щебень |
|
Бетонный пол по грунту |
Плотный грунт |
Стойка ФС, Кубик ФСО |
5–6 |
Стандартный вариант на прочном основании |
|
Монолитная плита перекрытия |
Опалубка (снизу) |
Стойка ФС, Треугольный ФТ |
8–10 |
Нижняя сетка — стойки; верхняя — кольца или звёздочки |
|
Монолитный ленточный фундамент |
Подготовка / грунт |
Кубик ФСО, Многоуровневая стойка |
5–8 |
Два уровня армирования — многоуровневая стойка |
|
Монолитная колонна / стена |
Опалубка (сбоку) |
Звёздочка ФЗ, Кольцо ФК |
6–10 |
Удерживают стержни от контакта с опалубкой по периметру |
|
Плитный фундамент |
Щебень / песок |
Настил, Кубик ФСО со спецподставкой |
6–8 |
Нижняя сетка на настилах; верхняя — стойки или звёздочки |
|
Вентилируемый фасад (гибкие связи) |
— |
Кольцо ФК без рёбер |
По проекту |
Кольцо надевается на тарельчатый дюбель, фиксирует теплоизоляцию |
Расход фиксаторов — 5–10 штук на 1 м² арматурного каркаса. Чем массивнее конструкция, тем больше требуется фиксаторов. Для тонких плит (до 150 мм) — 8–10 шт./м², для массивных фундаментов — 5–6 шт./м².
Порядок установки фиксаторов
|
Шаг |
Действие |
Подробности |
|
1 |
Определить толщину защитного слоя |
По проекту или нормативу (СП 63.13330). Толщина = расстояние от края бетонной конструкции до ближайшей грани арматуры |
|
2 |
Выбрать тип фиксатора |
Твёрдое основание → Стойка, Кубик; щебень / песок → Настил с увеличенной опорой; вертикальные конструкции → Звёздочка, Кольцо |
|
3 |
Выбрать размер фиксатора |
Размер в маркировке = толщина защитного слоя. Пример: ФС-20 → защитный слой 20 мм |
|
4 |
Расставить фиксаторы по основанию |
В шахматном порядке или рядами с шагом 0,5–1,0 м. Расход: 5–10 шт./м² в зависимости от нагрузки и конструкции |
|
5 |
Уложить нижнюю сетку / стержни |
Арматуру укладывают в пазы или на опорные поверхности фиксаторов. Стержни должны опираться без возможности сдвига |
|
6 |
Установить верхнюю сетку (при необходимости) |
Используют дополнительные фиксаторы или многоуровневую стойку для второго горизонта армирования |
|
7 |
Залить бетон |
Фиксаторы из высокопрочного полиэтилена остаются в конструкции навсегда — они не ухудшают свойства бетона и не корродируют |
Типичные ошибки при применении фиксаторов
|
Ошибка |
Последствие |
Правильное решение |
|
Арматура уложена на грунт без фиксаторов |
Защитный слой отсутствует — коррозия арматуры через 5–10 лет, трещины и разрушение конструкции |
Фиксаторы обязательны по СП 63.13330 для любой ж/б конструкции |
|
Стойка ФС на щебневой подушке |
Стойка проваливается в щебень — арматура опускается ниже нормы |
Для сыпучих оснований — фиксатор-Настил с расширенной опорой |
|
Размер фиксатора не соответствует проекту |
Фактический защитный слой меньше нормативного — нарушение СП/ДБН |
Всегда проверять: маркировка фиксатора = требуемая толщина слоя |
|
Шаг фиксаторов более 1 м |
Прогиб арматуры между точками опоры — неровный защитный слой |
Шаг ≤ 0,5–1,0 м; для тонкой арматуры до Ø 8 мм — шаг ≤ 0,5 м |
|
Фиксаторы под одним стержнем вместо сетки |
Арматура опрокидывается или смещается при бетонировании |
Два фиксатора на стержень минимум; для сетки — равномерная расстановка |
|
Деревянные подкладки вместо фиксаторов |
Дерево гниёт → образуются полости → нарушение защитного слоя |
Только пластиковые фиксаторы: не гниют, не корродируют, остаются в конструкции |
Фиксатор арматуры — недорогой, но критически важный элемент строительства. Стоимость фиксаторов составляет долю процента от стоимости всей ж/б конструкции, а их отсутствие или неправильный выбор приводит к многократно большим расходам на ремонт или восстановление разрушенных элементов здания.
