Алмазные диски: виды, размеры и применение



Алмазный диск — инструмент для точной и быстрой резки твёрдых строительных материалов: бетона, камня, керамики, асфальта, кирпича. В отличие от обычных абразивных кругов, алмазный диск не режет, а истирает материал: промышленные алмазы в режущей кромке истирают поверхность за счёт силы трения. По мере износа одних частиц на их место встают следующие — таким образом диск самообновляется. Правильный выбор диска по типу, диаметру и режиму резки напрямую влияет на качество реза, безопасность и ресурс инструмента.



Принцип работы



Режущая кромка алмазного диска состоит из металлической связки (матрицы) с вкраплёнными в неё синтетическими алмазами. Твёрдость связки подбирается под обрабатываемый материал: для плотных и твёрдых материалов используется мягкая связка, которая быстрее истирается и освобождает новый слой алмазной крошки. Для мягких материалов — твёрдая связка, иначе диск «съедается» слишком быстро.

Способ нанесения алмазов: обычный (равномерный) и сэндвичный (рассчитанный по секторам для повышения ресурса). Алмазы могут наноситься методом горячего спекания (спечённые сегменты — надёжнее, для профессионального инструмента) или лазерной сваркой / гальваническим покрытием (тонкий слой — для одноразовых работ).



Виды алмазных дисков по конструкции кромки

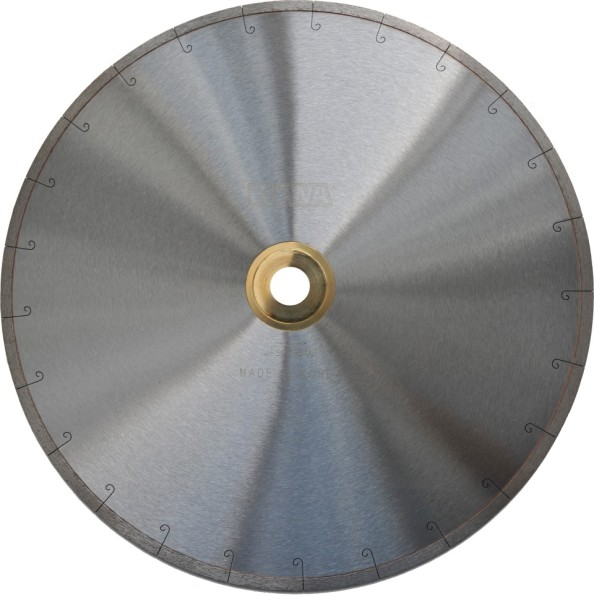

1. Сплошной диск (Continuous Rim)







Режущая кромка без прорезей — непрерывный алмазный слой по всему периметру. Даёт максимально чистый рез без сколов. Обязательно охлаждение водой: без неё сплошная кромка перегревается, алмазы выпадают из связки, диск деформируется. Применяется на плиткорезах и стационарных камнерезных станках. Для УШМ — диаметры 100–150 мм; для стационарных пил — 150–400 мм.

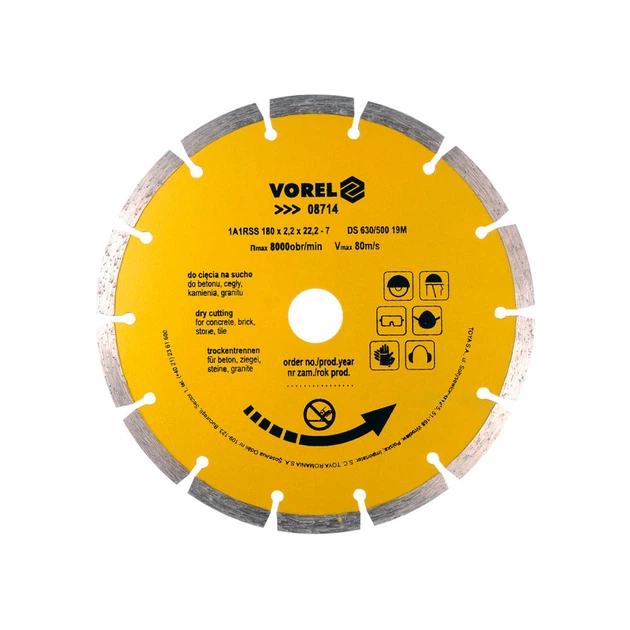

2. Сегментный диск (Segmented)





Режущая кромка разделена радиальными прорезями на отдельные сегменты (слоты). Прорези выполняют три функции: охлаждают диск воздухом, отводят шлам и шлак из зоны реза, снижают вибрацию. Благодаря этому возможна сухая резка. При сухой резке рекомендуется каждые 1,5 минуты охлаждать диск на холостом ходу 20–30 секунд. Рез менее чистый, чем у сплошного — возможны сколы на хрупких материалах.

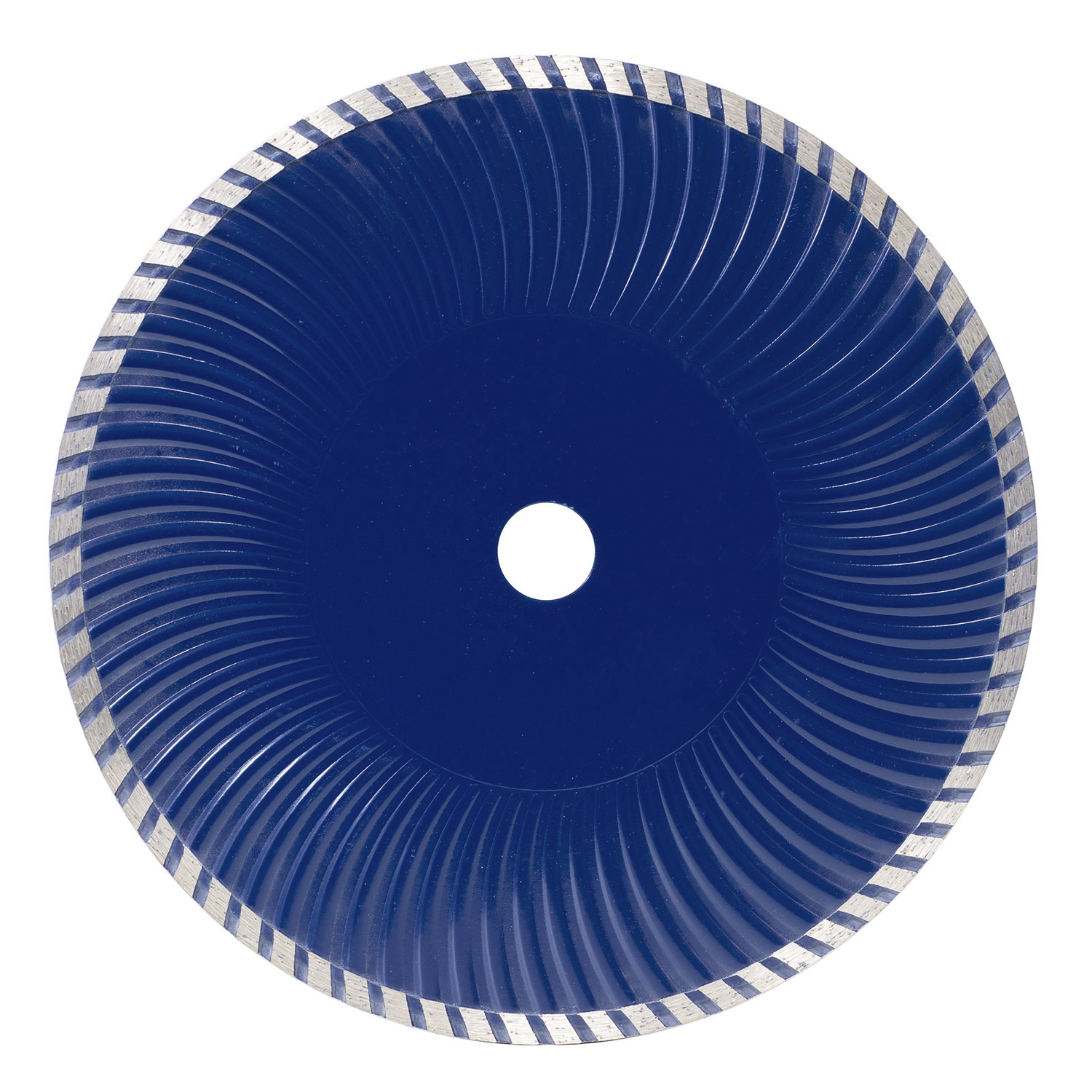

3. Турбо (Turbo)







Компромиссный вариант. Режущая кромка имеет косые насечки (зазубрины) или волнистую форму — так называемый турбослой. Обеспечивает охлаждение (как сегментный) и при этом более ровный рез (как сплошной). Универсален: подходит для сухой и мокрой резки. Оптимален для бытовых и ремонтных работ, когда нужен один диск для разных задач. Не рекомендуется для очень твёрдых материалов — в этом случае проигрывает специализированным дискам.

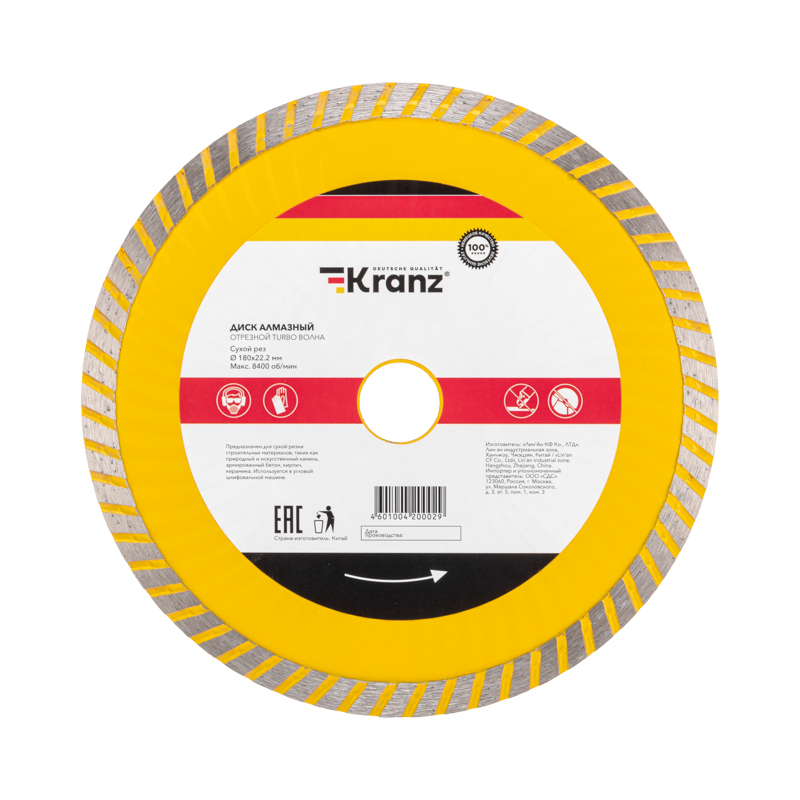

4. Турбоволна и турбо-сегментный



Турбоволна — разновидность сегментного диска с сегментами под углом к нормали. Обеспечивает большую площадь кромки, малую вибрацию и плавный ход. Лучший вариант для распилки песчаника, фасадного камня, искусственных и натуральных отделочных материалов. Не рекомендуется при наличии арматуры в основании. Турбо-сегментный — волнистая кромка + вентиляционные отверстия в корпусе — максимальный ресурс и быстрый рез с чистой кромкой.



Таблица 1 — Типы алмазных дисков и их характеристики:









Размеры алмазных дисков



Маркировка диска содержит три ключевых параметра: внешний диаметр × толщина × посадочный диаметр (например, 125 × 1,2 × 22,23 мм). Внешний диаметр определяет максимальную глубину реза (примерно половина диаметра минус посадка) и зависит от мощности инструмента. Посадочное отверстие обязано точно совпадать с шпинделем машины — несовпадение вызывает биение и разрушение диска.



Таблица 2 — Стандартные размеры алмазных дисков:





⚠ Скорость вращения инструмента не должна превышать максимально допустимое значение (об/мин), указанное на маркировке диска. Превышение скорости — риск разрушения диска и травмы.



Выбор диска по материалу



Ошибка в выборе типа диска под материал — главная причина преждевременного износа, некачественного реза и поломки инструмента. Жёсткое правило: для хрупких материалов (плитка, мрамор) — только сплошной + вода; для твёрдых и армированных — сегментный или турбо-сегментный.



Таблица 3 — Выбор алмазного диска по материалу:







Правила эксплуатации и безопасности



• Проверить совпадение посадочного диаметра диска и шпинделя инструмента.



• Не превышать максимальную скорость вращения, указанную на диске.



• Использовать воду для сплошных дисков — без охлаждения диск перегреется и выйдет из строя.



• При сухой резке сегментным диском: пауза 20–30 с на холостом ходу каждые 1,5 мин работы.



• Не применять алмазные диски для резки металла — для этого предназначены абразивные отрезные круги.



• Если диск «засалился» (плохо режет) — вскрыть кромку, прорезав несколько раз шамотный кирпич или абразивный камень.



• Работать в защитных очках, наушниках и респираторе — алмазная резка генерирует мелкодисперсную пыль.



• Направление вращения диска должно совпадать со стрелкой на корпусе — обратное вращение недопустимо.





⚠ Алмазный диск на болгарке — источник повышенной опасности. Никогда не снимайте защитный кожух и не работайте без него.



Маркировка алмазных дисков



На диске или этикетке указывается: внешний диаметр × толщина режущей кромки × посадочный диаметр (мм); максимальная скорость вращения (об/мин или м/с); обозначение типа и рекомендуемых материалов; знак направления вращения; тип резки (W — wet/мокрая; D — dry/сухая; W/D — оба режима).



⚠ Стандартные посадочные диаметры: 22,23 мм — для дисков до 230 мм; 25,4 мм — от 150 мм; 32 мм — для дисков 250 мм и более.
