Как выбрать крепёж для сборки вентиляционных систем: практическое руководство
Все о крепеже • Инженерное руководство
Вентиляционная система — это не просто набор труб. Каждый элемент подвески, каждый хомут и каждый анкер несут конкретную нагрузку, работают в конкретной среде и должны соответствовать нормам СП 60.13330. Неправильный крепёж — это провисшие воздуховоды, шум в помещениях, потери давления и аварийные ситуации.
В этом руководстве — практический выбор крепежа для любого типа воздуховода: что взять для круглых и прямоугольных каналов, как подобрать шпильку и анкер под тип основания, какой материал использовать в пищевых, химических и наружных системах, и каких 6 ошибок нужно избегать.
Анатомия подвеса: из чего состоит крепёжный узел
Типовой подвесной узел для воздуховода состоит из четырёх элементов, каждый из которых критически важен:
- Анкер или дюбель — фиксирует всю систему к несущей конструкции (бетон, балка, кирпич). Несёт полный вес воздуховода плюс динамические нагрузки от вибрации.
- Резьбовая шпилька DIN 975/976 — передаёт нагрузку от воздуховода к анкеру. Стандартные диаметры для вентиляции: М6 (лёгкие каналы), М8 (основное применение), М10–М12 (тяжёлые и широкие воздуховоды).
- Профиль или траверса — распределяет нагрузку по периметру воздуховода (L-профиль, Z-профиль) или поддерживает воздуховод снизу (траверса) для широких каналов > 600 мм.
- Хомут или крепление к воздуховоду — непосредственно охватывает трубу. Обязательный элемент: резиновая прокладка EPDM для виброизоляции и защиты покрытия воздуховода.
|
💡 Принцип выбора шпильки Шаг резьбы шпильки DIN 975 — крупный метрический. Для М8 шаг 1.25 мм, для М10 — 1.5 мм. Класс прочности 5.8 покрывает 95% задач монтажа вентиляции; класс 8.8 нужен только при тяжёлых воздуховодах (> 50 кг на подвес) или внешнем монтаже с ветровой нагрузкой. |
Способы крепления: хомут, профиль и траверса

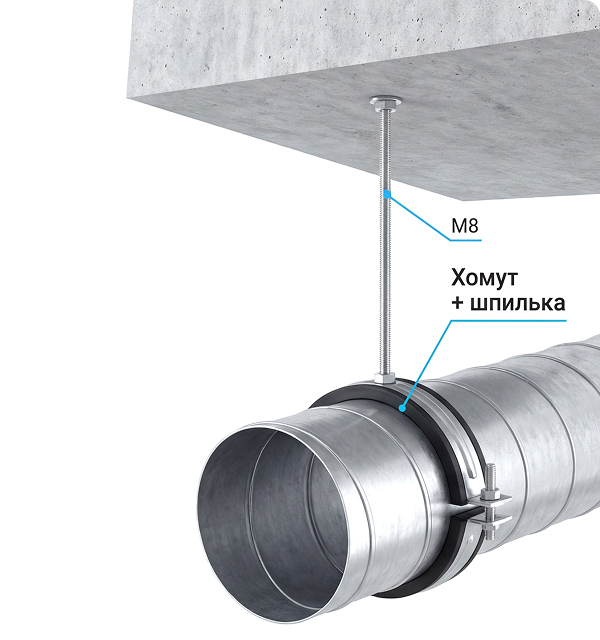

Хомут + шпилька — круглые воздуховоды
Самый распространённый и простой способ. Хомут охватывает трубу; шпилька DIN 975, вертикально закреплённая к перекрытию, несёт нагрузку. Для изолированных воздуховодов используют хомуты с широкой лентой, чтобы не деформировать теплоизоляцию.
Диаметр шпильки выбирается по весу: до 25 кг на точку — М8; 25–60 кг — М10; свыше 60 кг — М12 с расчётом.
L-профиль и Z-профиль — прямоугольные воздуховоды
Профиль прикручивается саморезами к боковым граням воздуховода. L-профиль — для каналов шириной до 400 мм; Z-профиль — для средних и тяжёлых (до 1000 мм), так как нижняя полка Z-профиля поддерживает воздуховод снизу, разгружая точки крепления саморезов.
В месте соединения профиля со шпилькой обязателен резиновый уплотнитель — он гасит вибрацию и предотвращает шум.
Траверса — тяжёлые и широкие воздуховоды > 600 мм
Траверса (горизонтальный профиль) устанавливается под воздуховод, а две шпильки по бокам удерживают конструкцию от горизонтального смещения. Воздуховод лежит на траверсе, не прокалываясь саморезами — это особенно важно для теплоизолированных и пожарных воздуховодов.
Между траверсой и воздуховодом укладывают резиновый профиль толщиной 5–10 мм для снижения шума и вибрации.
Таблица выбора крепежа по типу воздуховода
Шаг крепления указан в соответствии с СП 60.13330 (ранее СНиП 41-01-2003). При наличии вибрационных источников (вентилятор, компрессор) шаг уменьшить на 20%.
|
Тип воздуховода |
Основной крепёж |
Крепление к основанию |
Шаг, м |
Примечание |
|
Круглый, Ø до 315 мм |
Хомут + шпилька DIN 975 М8 |
Анкер в бетон или дюбель |
1.5–2.0 м |
Резиновая прокладка обязательна |
|
Круглый, Ø 315–900 мм |
Хомут усиленный + шпилька М10 |
Анкер забивной М10 |
1.0–1.5 м |
Проверить нагрузку на анкер |
|
Прямоугольный, сторона до 400 мм |
Профиль L или Z + шпилька М8 |
Анкер распорный М8 |
1.5–2.0 м |
Z-профиль для изолированных каналов |
|
Прямоугольный, сторона 400–1000 мм |
Траверса + шпильки М10 × 2 |
Анкер клиновой М10–М12 |
1.0–1.5 м |
Резиновый профиль между траверсой и воздуховодом |
|
Прямоугольный, сторона > 1000 мм |
Траверса усиленная + шпильки М12 |
Химический анкер М12–М16 |
0.8–1.2 м |
Расчёт подвеса обязателен |
|
Гибкий рукав, Ø до 250 мм |
Перфолента или хомут пластиковый |
Дюбель-гвоздь |
1.0–1.5 м |
Только не как магистраль; без провисания |
|
Спиральный металлический, Ø любой |
Хомут оцинкованный + шпилька М8/М10 |
Анкер или дюбель |
1.5–2.5 м |
Для наружного — нержавеющая сталь |
Нормативный шаг крепления по СП 60.13330
«Гориз.» — шаг для горизонтальных трасс; «Верт.» — для вертикальных трасс; «Шахта» — для воздуховодов в вентиляционных шахтах.
|
Тип и размер |
Шаг гориз. |
Шаг верт. |
Шаг шахта |
Крепёж |
|
Круглый, Ø ≤ 200 мм |
2.0 м |
3.0 м |
Верт. — через этаж |
Лёгкие каналы; 1 хомут + 1 шпилька М8 |
|
Круглый, Ø 200–450 мм |
1.5 м |
2.0 м |
1.5–2.0 м |
Усиленный хомут; М8 или М10 |
|
Круглый, Ø > 450 мм |
1.0 м |
1.5 м |
1.0 м |
М10; проверка расчётом |
|
Прямоугольный, сторона ≤ 400 мм |
2.0 м |
3.0 м |
Верт. — через этаж |
L- или Z-профиль + М8 |
|
Прямоугольный, 400–800 мм |
1.5 м |
2.0 м |
1.5 м |
Траверса + 2× М10 |
|
Прямоугольный, > 800 мм |
1.0 м |
1.5 м |
1.0 м |
Усиленная траверса + 2× М12 |
|
Гибкий рукав |
1.0 м |
1.5 м |
— |
Без провисания; хомут ≤ 1 м |
|
🚫 Запрещено увеличивать шаг «для экономии» Шаг крепления — нормативная величина, а не рекомендация. Увеличение шага вдвое (например, 4 м вместо 2 м) увеличивает изгибающий момент в четыре раза. Для прямоугольного канала 400×400 мм на шагу 4 м прогиб уже выходит за пределы нормы, а стыки начинают «дышать», нарушая герметичность. |
Выбор анкера и шпильки по типу основания
Тип основания — ключевой параметр: один и тот же воздуховод требует разных анкеров в зависимости от того, куда монтируется — в монолитный бетон, пустотную плиту или ГКЛ-потолок.
|
Основание / перекрытие |
Тип анкера/дюбеля |
Шпилька подвеса |
Требования / примечания |
|
Монолитный бетон ≥ В20 |
Анкер распорный или клиновой М8–М12 |
DIN 975 М8–М10, класс 5.8 |
Глубина закладки ≥ 50 мм; расстояние от края ≥ 50 мм |
|
Пустотный бетон, блоки |
Анкер для пустотных оснований или химический |
DIN 975 М8, класс 5.8 |
Химанкер — обязателен для тяжёлых элементов |
|
Металлическая балка/профиль |
Болт М8 или шпилька с гайкой |
DIN 975 или DIN 933 М8 |
Резиновая прокладка между шпилькой и балкой |
|
Кирпичная кладка |
Дюбель рамный + шуруп или анкер |
DIN 975 М8, класс 5.8 |
Избегать пустот кирпича; проверить качество кладки |
|
Гипсокартон (подвесной потолок) |
Дюбель для ГКЛ (Molly) или кронштейн на профиль |
DIN 975 М6, класс 4.8 |
Только лёгкие каналы до 4 кг/м; обычно Ø ≤ 160 мм |
|
Деревянное перекрытие |
Саморез кровельный или шуруп 6×80 мм |
DIN 975 М8 + шайба EPDM |
Шуруп заводить в лагу, не в OSB |
Материал крепежа по среде эксплуатации
Среда эксплуатации определяет материал крепежа. Самая дорогостоящая ошибка — поставить оцинкованный крепёж в агрессивную среду: замена в труднодоступном подвесном положении обходится в 5–10 раз дороже, чем первоначальная установка правильного материала.
|
Среда / помещение |
Условия |
Материал крепежа |
Требования |
|
Офис, жильё, торговый центр |
Сухое, t° 15–25°C |
Оцинкованный крепёж (DIN 975, хомут оцинк.) |
Стандартное решение; класс 5.8 или 8.8 |
|
Пищевое производство, медицина |
Влажное, агрессивное, t° 5–60°C |
Нержавеющая A2 (AISI 304) |
Запрещён оцинкованный и чёрный крепёж |
|
Химическое производство, бассейн |
Кислоты, щёлочи, хлор |
Нержавеющая A4 (AISI 316) |
Проверять совместимость со средой по ГОСТ 9.005-72 |
|
Наружная вентиляция (фасад, кровля) |
Дождь, мороз, UV |
Нержавеющая A2 или горячий цинк |
Оцинкованные — ресурс 10–15 лет; нержавейка — 50+ |
|
Промышленный цех, котельная |
t° до +120°C, вибрация |
Класс 8.8 + горячее цинкование или нержавейка |
Самостопорящаяся гайка DIN 985 или DIN 980 |
|
Кухонная вытяжка, ресторан |
Жир, пар, t° до +100°C |
Нержавеющая A2 + EPDM прокладки |
Регулярная очистка крепежа от жировых отложений |
|
Системы дыма/пожаротушения |
t° до +400°C кратковременно |
Жаростойкая нержавейка или класс 10.9 без покрытия |
Обязательное согласование с пожарным инспектором |
|
📌 A2 vs A4: в чём разница для вентиляции? A2 (AISI 304) подходит для большинства пищевых и медицинских объектов, помещений с повышенной влажностью и наружного монтажа в умеренном климате. A4 (AISI 316) обязателен при контакте с хлором (бассейны, дезинфицирующие растворы), кислотами и морским воздухом. В сомнительных случаях выбирайте A4 — разница в стоимости в 1.3–1.5 раза оправдана ресурсом. |
6 типичных ошибок при монтаже крепежа вентиляции
|
Ошибка |
Последствие |
Решение |
|
Отсутствие резиновой прокладки между хомутом и воздуховодом |
Прямой металлический контакт передаёт вибрацию вентилятора → шум в помещении, преждевременный износ |
Всегда устанавливать EPDM или резиновую прокладку между хомутом и стенкой воздуховода |
|
Превышение шага крепления |
Провисание воздуховода между подвесами → концентрация напряжений в стыках, утечка воздуха, деформация |
Соблюдать шаг по СП 60.13330; при тяжёлых каналах (> 800 мм) — не более 1 м |
|
Оцинкованный крепёж в пищевом или медицинском производстве |
Цинк корродирует в кислой или щелочной среде; контаминация продукции или стерильных зон |
Только нержавеющая сталь A2 (AISI 304) или A4 (AISI 316); документальное подтверждение |
|
Крепление гибкого рукава к гипсокартону без профиля |
ГКЛ не выдерживает динамической нагрузки от вибрации вентилятора → вырыв дюбеля |
Переносить точку крепления на несущий профиль CD/UD или металлическую балку |
|
DIN 975 класс 4.6 для тяжёлых воздуховодов (> 30 кг/м) |
Шпилька 4.6 имеет Re = 240 МПа; при порывах ветра или сейсмике — пластическая деформация |
Использовать шпильку класса 5.8 или 8.8; для наружного монтажа — нержавеющая A2 |
|
Монтаж деформированного или перегнутого гибкого рукава |
Угол изгиба > 90° увеличивает аэродинамическое сопротивление в 2–4 раза; рост шума и энергопотребления |
Радиус изгиба ≥ 2 × диаметр; общая длина гибкого рукава — не более 1.5 м |
|
✅ Чек-лист перед монтажом 1. Определить тип воздуховода (круглый / прямоугольный / гибкий) и его вес. 2. Выбрать шаг крепления по СП 60.13330. 3. Определить тип основания и подобрать анкер. 4. Выбрать диаметр шпильки DIN 975 по нагрузке на точку. 5. Проверить среду эксплуатации и выбрать материал (цинк / A2 / A4). 6. Убедиться, что в комплекте есть резиновые прокладки EPDM для каждого хомута. |
