Как правильно подобрать шплинт
Как правильно подобрать шплинт
Шплинт - это простой, но важный крепёжный элемент, который удерживает гайку, палец, ось или другое соединение от самопроизвольного смещения и откручивания. Его используют вместе с корончатыми гайками, болтами, валами и деталями с подготовленным отверстием. Правильно выбранный шплинт повышает безопасность узла и облегчает обслуживание конструкции.
Какие бывают шплинты
При выборе важно учитывать тип соединения, диаметр отверстия, условия эксплуатации и то, нужно ли часто разбирать узел. Основные виды шплинтов отличаются формой, способом фиксации и удобством демонтажа.

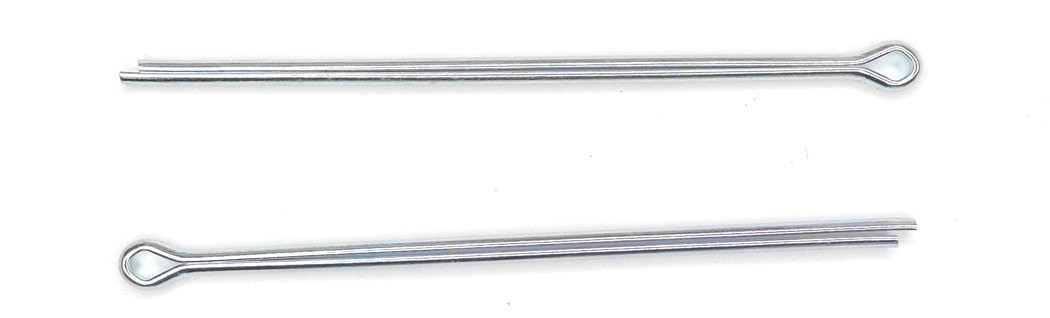

DIN 94 - Разводной шплинт
|
Вид шплинта |
Стандарт |
Особенности |
Где применять |
|
Разводной шплинт |
DIN 94, ISO 1234, ГОСТ 397-79 |
Проволочный шплинт с ушком и двумя концами. После установки концы разводятся в стороны. |
Фиксация корончатых гаек, пальцев, осей и неподвижных соединений. |
|
Быстросъёмный шплинт с кольцом |
DIN 11023 |
Имеет кольцо и пружинную часть. Ставится и снимается вручную без инструмента. |
Узлы, которые нужно регулярно открывать, снимать или обслуживать. |
|
Игольчатый пружинный шплинт |
DIN 11024 |
Состоит из прямой части и пружинного изгиба, который удерживает деталь в отверстии. |
Быстрое крепление в сельхозтехнике, прицепах, механизмах и временных соединениях. |

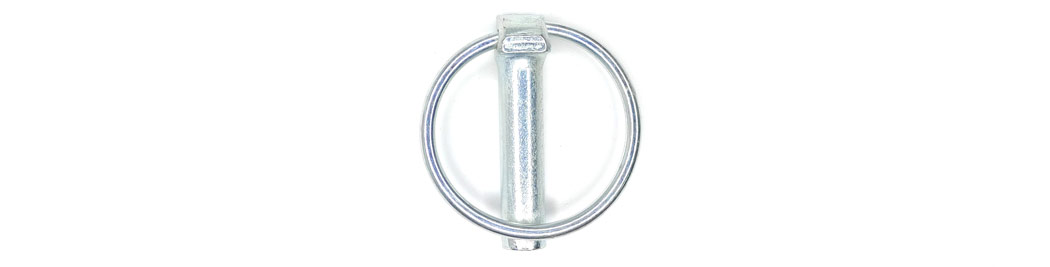

DIN 11023 - Быстросъёмный шплинт с кольцом

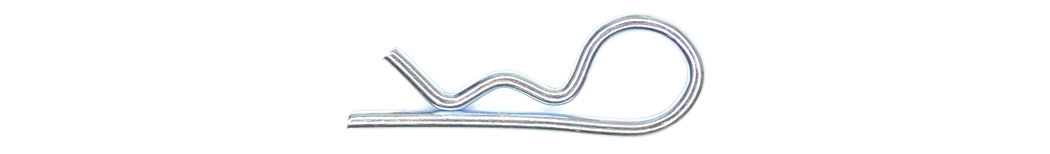

DIN 11024 - Игольчатый пружинный шплинт
На что обратить внимание при подборе
|
Критерий |
Что важно проверить |
|
Диаметр отверстия |
Шплинт должен входить в отверстие без чрезмерного люфта, но и без забивания молотком. |
|
Длина рабочей части |
После установки должна оставаться длина для разведения концов или надёжной пружинной фиксации. |
|
Материал |
Оцинкованная сталь подходит для обычных условий; нержавеющая сталь А2/А4 лучше для влажной среды и улицы. |
|
Частота демонтажа |
Если узел нужно часто разбирать, удобнее брать быстросъёмный или игольчатый шплинт. |
|
Нагрузка и вибрация |
При вибрациях важно, чтобы шплинт плотно фиксировался и не мог выйти из отверстия самостоятельно. |
Как крепить шплинт
- Разводной шплинт вставляют в отверстие до упора ушка, затем его концы разводят в разные стороны под достаточным углом.
- Быстросъёмный шплинт подбирают по диаметру отверстия и устанавливают так, чтобы кольцо оставалось доступным для снятия.
- Игольчатый шплинт вставляют до фиксации пружинной частью. Он должен держаться плотно и не выпадать при движении детали.
Как разобрать шплинтовое соединение
Быстросъёмные и игольчатые шплинты обычно извлекают вручную за кольцо или пружинную часть. Для демонтажа разводного шплинта чаще используют плоскогубцы: сначала сводят разведённые концы, затем поддевают ушко и вытягивают крепёж из отверстия.
|
Вывод. Главное правило подбора - шплинт должен соответствовать отверстию, типу соединения и условиям эксплуатации. Для постоянной фиксации чаще используют разводные шплинты, а для узлов с частым обслуживанием - быстросъёмные или игольчатые пружинные варианты. |
