Дефекты тросов: какими бывают, оценка степени дефектов



Тросы, используемые в грузоподъёмных механизмах, подвержены различным видам повреждений, которые могут привести к их выбраковке. Контроль состояния тросов проводится согласно эксплуатационной документации оборудования и требованиям стандартов ISO 4309 и ГОСТ Р 54365.



Регулярные осмотры и диагностика позволяют своевременно выявлять дефекты, обеспечивая безопасность эксплуатации подъёмных механизмов. Ослабление троса или его внезапный разрыв при подъёме груза — прямая угроза жизни персонала и целостности оборудования.





⚠ Трос с признаками критического повреждения (стадия 4 коррозии, корзинообразная деформация, разрыв пряди, термические повреждения) подлежит немедленной выбраковке. Эксплуатация такого троса запрещена.





Уровни проверки состояния тросов







Внеочередной осмотр обязателен в трёх случаях: после любого инцидента, который мог повредить трос (удар, перегрузка, зажатие); после простоя более трёх месяцев; при возникновении подозрений на скрытые дефекты по результатам ежедневного осмотра.





Оценка степени коррозии троса



Коррозия — один из наиболее важных факторов, определяющих срок службы троса и его эксплуатационную безопасность. Степень поражения оценивается визуально по четырём уровням:

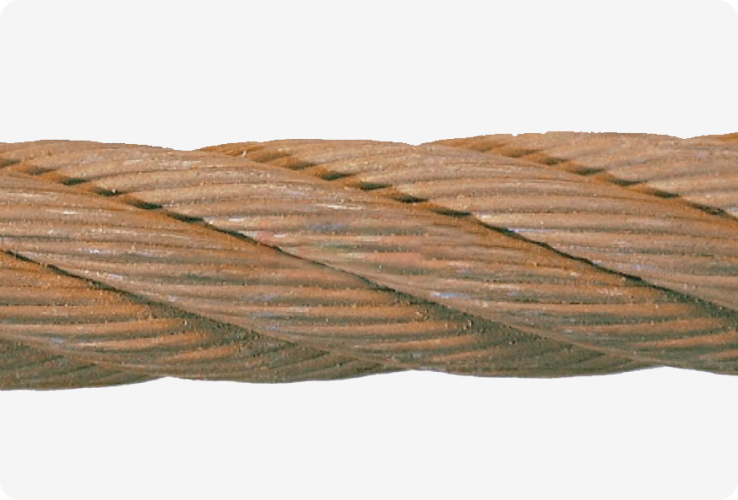

Начальная стадия

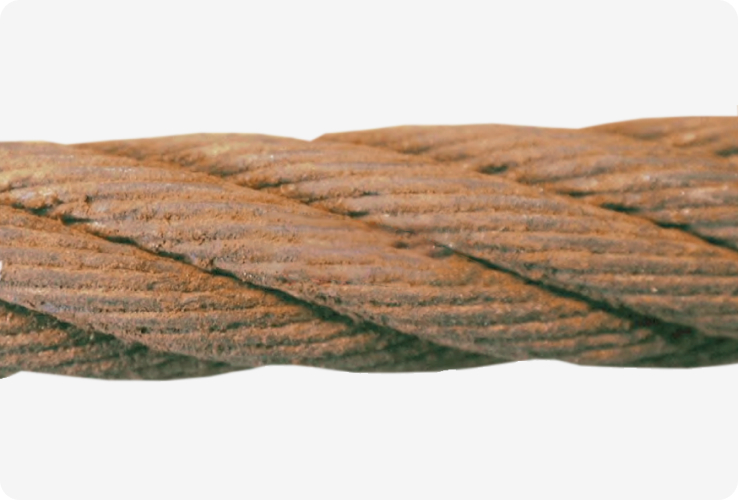

Шероховатая поверхность

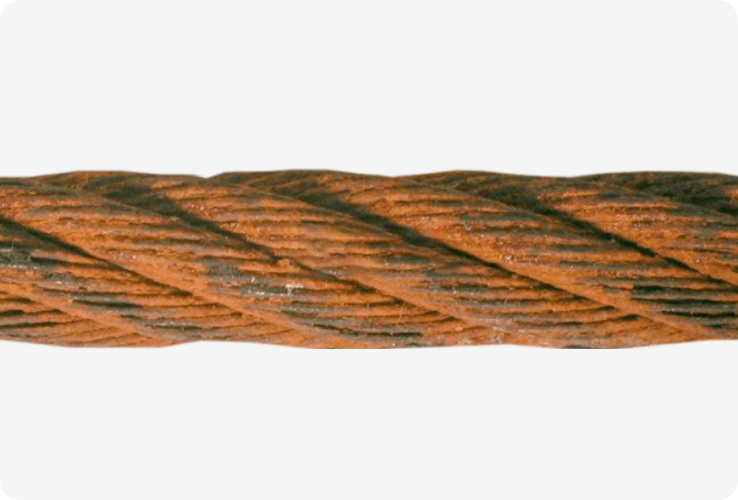

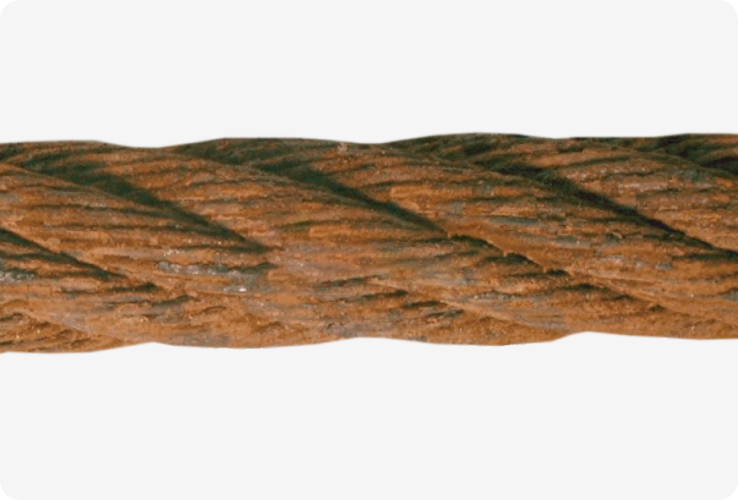

Сильно пораженная поверхность





Критическое поражение

Список дефектов и критерии выбраковки

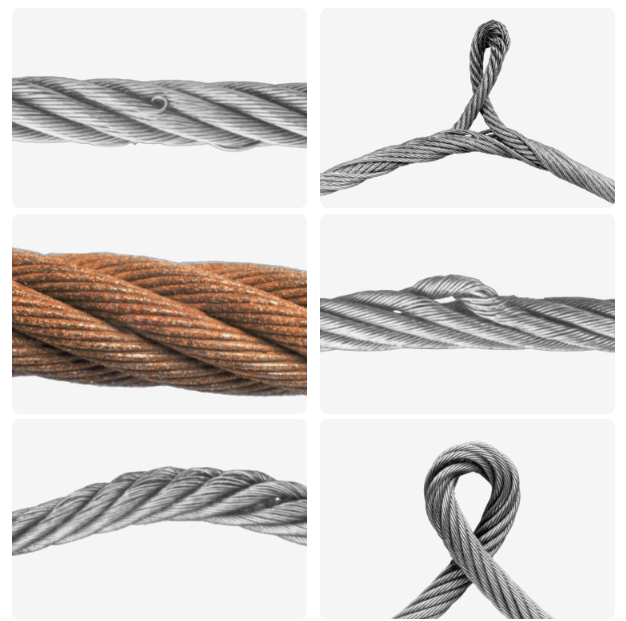

При проверке тросов могут встречаться следующие виды повреждений. Каждый дефект оценивается по установленным критериям — нормативная база: ISO 4309:2010 и ГОСТ Р 54365-2011.









Нормативное число обрывов проволок зависит от конструкции троса (числа прядей и проволок в прядях) и длины контрольного участка (6d или 30d, где d — диаметр троса). Для каждой конструкции установлены свои пороговые значения — они приведены в таблицах ISO 4309:2010 Annex A.





Детальная диагностика конкретных дефектов



Обрывы проволок



Подсчёт оборванных проволок ведётся на отрезке длиной 6d и 30d (d — диаметр троса). Оборванная проволока может торчать наружу или быть утоплена — оба случая учитываются. Особое внимание уделяется участкам перегибов на барабанах и блоках, где концентрация обрывов максимальна.



Уменьшение диаметра (провал)



Диаметр измеряется штангенциркулем в нескольких точках по длине, перпендикулярно оси. Уменьшение номинального диаметра более чем на 7% — критерий выбраковки. Провал сечения может свидетельствовать о разрушении органического или металлического сердечника.



Деформации



• Волнистость — трос принимает форму спирали. Оценивается отношением шага волны к диаметру.



• Корзинообразная деформация — пряди расходятся наружу от сердечника, трос «распухает». Немедленная выбраковка.



• Кики и петли — трос перекручен в точке или образует петлю. Немедленная выбраковка.



• Уплощение — сечение теряет круглую форму. Оценивается разницей максимального и минимального диаметров.



Термические и электрические повреждения



Термические повреждения появляются при воздействии открытого пламени, сварочных брызг или трения о горячие поверхности. Признаки: изменение цвета металла (синение, почернение), хрупкость проволок, оплавление. Электрические повреждения от дуговых разрядов оставляют характерные питтинговые следы. Оба вида повреждений — критические, трос подлежит немедленной замене.





Дополнительные требования к проверке тросов



Ряд ситуаций требует особого внимания при проверке:



• Концевые крепления: коуши должны быть без трещин и деформаций; зажимы (DIN 741 / ГОСТ 4380) — затянуты с требуемым моментом, правильно ориентированы (планка на нагруженной ветви); клиновые заделки — правильно собраны, клин не выступает.



• Зоны повышенного износа: участки трения о блоки, ролики, ограничители нагрузок и барабаны осматриваются особо тщательно — здесь концентрируется до 70% всех обрывов проволок.



• Внутреннее состояние: визуальный осмотр выявляет только поверхностные дефекты. Скрытые внутренние разрывы и коррозия сердечника выявляются только магнитной дефектоскопией (МД) — особенно критично для тросов, проработавших более половины расчётного срока.



• Смазка: правильная смазка — обязательное условие длительной эксплуатации. Нанесение на чистый трос, кистью или погружением. Периодичность — согласно паспорту оборудования.





Мероприятия по продлению срока службы троса







Вывод по результатам регулярной проверки оформляется в одном из трёх вариантов: трос в удовлетворительном состоянии и пригоден для работы; эксплуатация возможна на ограниченный срок с последующей заменой; состояние неудовлетворительное — работа оборудования запрещена до замены троса. Все три варианта должны быть зафиксированы документально.
