Грузоподъёмность строп по цвету строп
Грузоподъёмность строп по цвету строп
Цветовая маркировка строп — важный инструмент для визуальной идентификации их грузоподъёмности. Каждый цвет соответствует определённому диапазону грузоподъёмности. Это критически важно для предотвращения несчастных случаев и повреждения оборудования при грузоподъёмных работах.
Стандартная цветовая кодировка применяется прежде всего к текстильным стропам — ленточным (плоским) и круглопрядным. Регулируется ГОСТ Р 12.4.250-2010 и EN 1492-1/EN 1492-2.
⚠ Цвет стропа — ориентир, но не замена этикетке! Всегда проверяйте маркировку на бирке стропа перед использованием. При нечитаемой бирке строп запрещён к применению.
Таблица грузоподъёмности строп по цвету и длине
Грузоподъёмность (WLL) указана в кг для вертикального подъёма (одна ветвь). Значение не зависит от длины стропа — длина влияет только на диапазон применения.
|
Цвет стропа |
Фото |
Г/П |
Ширина |
1 м |
1,5 м |
2 м |
2,5 м |
3 м |
4 м |
5 м |
6 м |
|

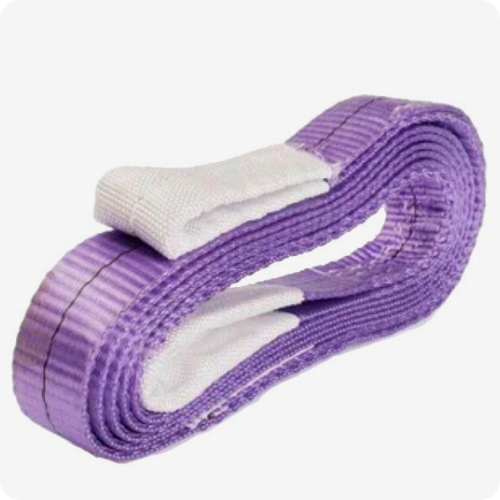

Фиолетовый |
|
1 т |
30 мм |
1000 кг |
1000 кг |
1000 кг |
1000 кг |
1000 кг |
1000 кг |
1000 кг |
1000 кг |
|

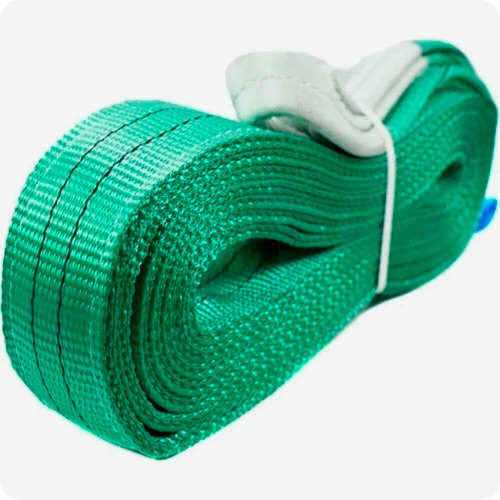

Зелёный |
|
2 т |
60 мм |
2000 кг |
2000 кг |
2000 кг |
2000 кг |
2000 кг |
2000 кг |
2000 кг |
2000 кг |
|

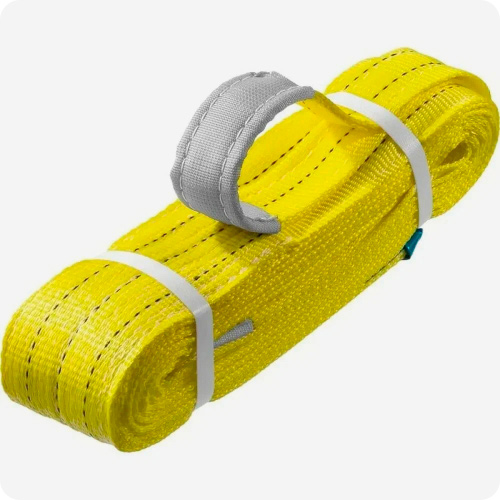

Жёлтый |
|
3 т |
75–90 мм |
3000 кг |
3000 кг |
3000 кг |
3000 кг |
3000 кг |
3000 кг |
3000 кг |
3000 кг |
|

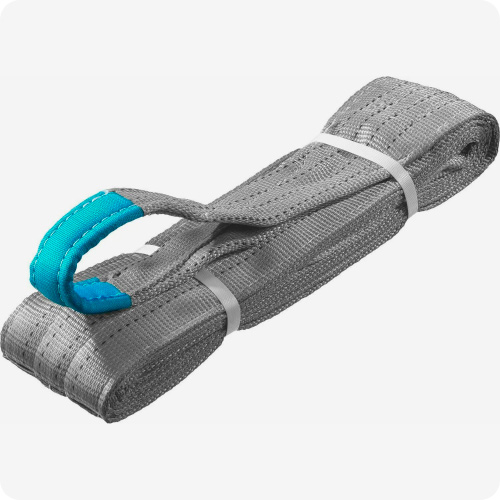

Серый |
|
4 т |
120 мм |
4000 кг |
4000 кг |
4000 кг |
4000 кг |
4000 кг |
4000 кг |
4000 кг |
4000 кг |
|

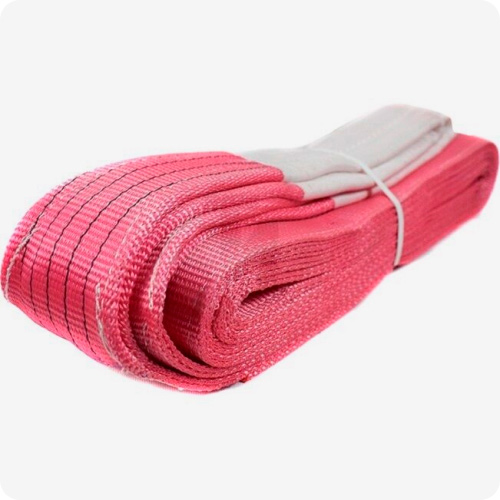

Красный |
|
5 т |
150 мм |
5000 кг |
5000 кг |
5000 кг |
5000 кг |
5000 кг |
5000 кг |
5000 кг |
5000 кг |
|

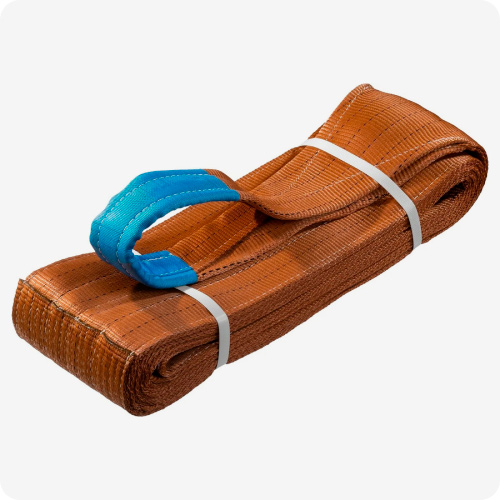

Коричневый |
|
6 т |
180 мм |
6000 кг |
6000 кг |
6000 кг |
6000 кг |
6000 кг |
6000 кг |
6000 кг |
6000 кг |
|

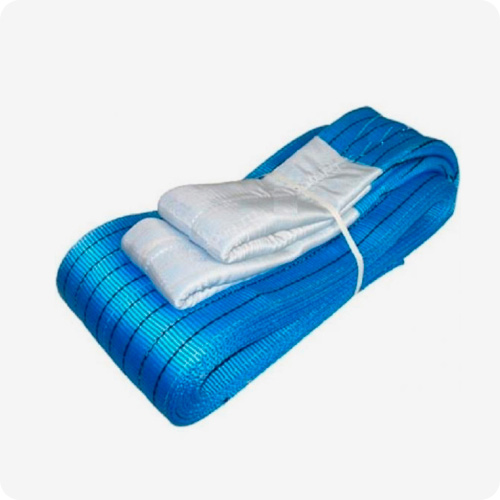

Синий |
|
8 т |
240 мм |
8000 кг |
8000 кг |
8000 кг |
8000 кг |
8000 кг |
8000 кг |
8000 кг |
8000 кг |
|

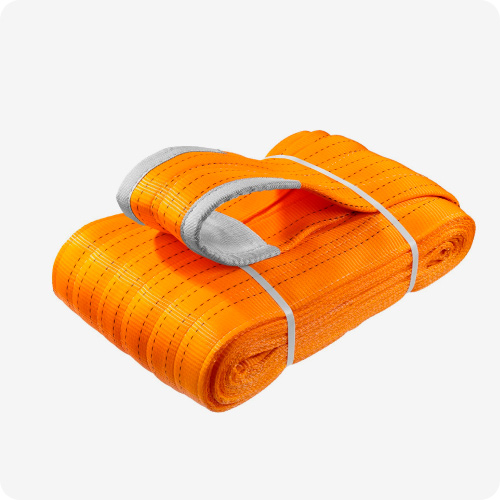

Оранж. (10 т) |
|
10 т |
300 мм |
10000 кг |
10000 кг |
10000 кг |
10000 кг |
10000 кг |
10000 кг |
10000 кг |
10000 кг |
|
Оранж. (15 т) |
|
15 т |
300 мм |
15000 кг |
15000 кг |
15000 кг |
15000 кг |
15000 кг |
15000 кг |
15000 кг |
15000 кг |
Грузоподъёмность не меняется в зависимости от длины стропа при вертикальном подъёме — лента одной ширины держит одинаковую нагрузку при длине 1 м и при длине 6 м. Длина влияет на удобство обхвата груза и на возможные схемы обвязки.
Влияние угла обвязки на грузоподъёмность
При использовании двух ветвей угол между ними напрямую влияет на фактическую нагрузку на каждую ветвь. С ростом угла нагрузка растёт — при 120° она равна номинальной WLL, при большем угле — превышает её.
|
Способ обвязки |
Угол между ветвями |
Коэффициент к WLL |
Пример (строп 2 т) |
|
Вертикальный подъём (одна ветвь) |
— |
× 1,0 |
2,0 т |
|
Двухветвевая стропка |
0° (параллельно) |
× 2,0 |
4,0 т |
|
Двухветвевая стропка |
до 60° |
× 1,73 |
3,46 т |
|
Двухветвевая стропка |
до 90° |
× 1,41 |
2,83 т |
|
Двухветвевая стропка |
до 120° |
× 1,0 |
2,0 т |
|
Двухветвевая стропка |
свыше 120° |
ЗАПРЕЩЕНО |
< 2,0 т |
|
Петлевой обхват (кольцо) |
— |
× 2,0 |
4,0 т |
⚠ При угле между ветвями свыше 120° нагрузка на каждую ветвь превышает номинальную WLL стропа. Такая обвязка запрещена. Для широких грузов используйте длинные стропы или траверсу.
Осмотр и техническое обслуживание строп
|
Что проверять |
Периодичность |
Критерий замены |
|
Разрывы и порезы нитей ленты |
Перед каждым применением |
Порез / разрыв любой нити → замена |
|
Прожоги, термические повреждения |
Перед каждым применением |
Любое оплавление или обесцвечивание → замена |
|
Состояние бирки (этикетки) |
Перед каждым применением |
Нечитаемая бирка → строп запрещён к применению |
|
Степень износа поверхности |
Еженедельно при интенсивной работе |
Износ > 10% ширины ленты → замена |
|
Узлы и перекрутки |
Перед каждым применением |
Нельзя расправить → замена |
|
Металлические элементы (крюки, звенья) |
Еженедельно |
Деформация, трещины, коррозия → замена |
|
Испытание под нагрузкой |
Ежегодно |
1,25 × WLL по ГОСТ Р 12.4.250 |
Дополнительные факторы грузоподъёмности
Материал стропа
- Полиэстер (PES): высокая прочность, удлинение < 3%, устойчив к кислотам. Стандартный выбор для большинства работ.
- Нейлон (PA): удлинение до 10%, хорошо гасит ударные нагрузки. Чувствителен к кислотам, устойчив к щелочам.
- Полипропилен (PP): лёгкий, плавает на воде, стойкий к щелочам. Деградирует под УФ быстрее остальных.
Температура и химия
- Рабочий диапазон полиэстера и нейлона: от –40°C до +100°C.
- Кислоты агрессивны к нейлону — предпочтителен полиэстер.
- Щелочи агрессивны к полиэстеру — предпочтителен нейлон.
- При термических работах рядом со стропом — обязательная защита или металлические цепные стропы.
Типичные ошибки при работе со стропами
|
Ошибка |
Последствие |
Правильное решение |
|
Перегрузка стропа сверх WLL |
Разрыв — тяжёлый несчастный случай |
Никогда не превышать WLL; учитывать коэффициент по углу |
|
Угол между ветвями > 120° |
Нагрузка на ветвь превышает WLL |
Угол между ветвями — не более 120° |
|
Острые кромки груза без защиты |
Порез нитей стропа → разрыв под нагрузкой |
Подкладки из резины, дерева, угловые протекторы |
|
Узлы и перекрутки при подъёме |
Снижение г/п на 30–50% |
Расправить строп перед применением |
|
Неправильная укладка на крюк |
Строп соскальзывает с крюка |
Только в зев крюка; не на носок и не на защёлку |
|
Волочение груза стропом |
Истирание нитей — снижение прочности |
Стропы только для подъёма, не для волочения |
|
Кислоты/щёлочи без проверки |
Разрушение волокон полиэстера или нейлона |
Уточнять химостойкость по паспорту стропа |
|
Хранение под ультрафиолетом |
УФ деградирует синтетику за 1–2 сезона |
Хранение в тёмном помещении, в бухтах или на кронштейнах |
Грузоподъёмность стропы определяется не только цветом, но и условиями применения — углом обвязки, температурой, химической средой и техническим состоянием. Соблюдение WLL с учётом всех факторов — прямое условие безопасности подъёмных операций.
