Профиль для гипсокартона: виды, установка, крепление

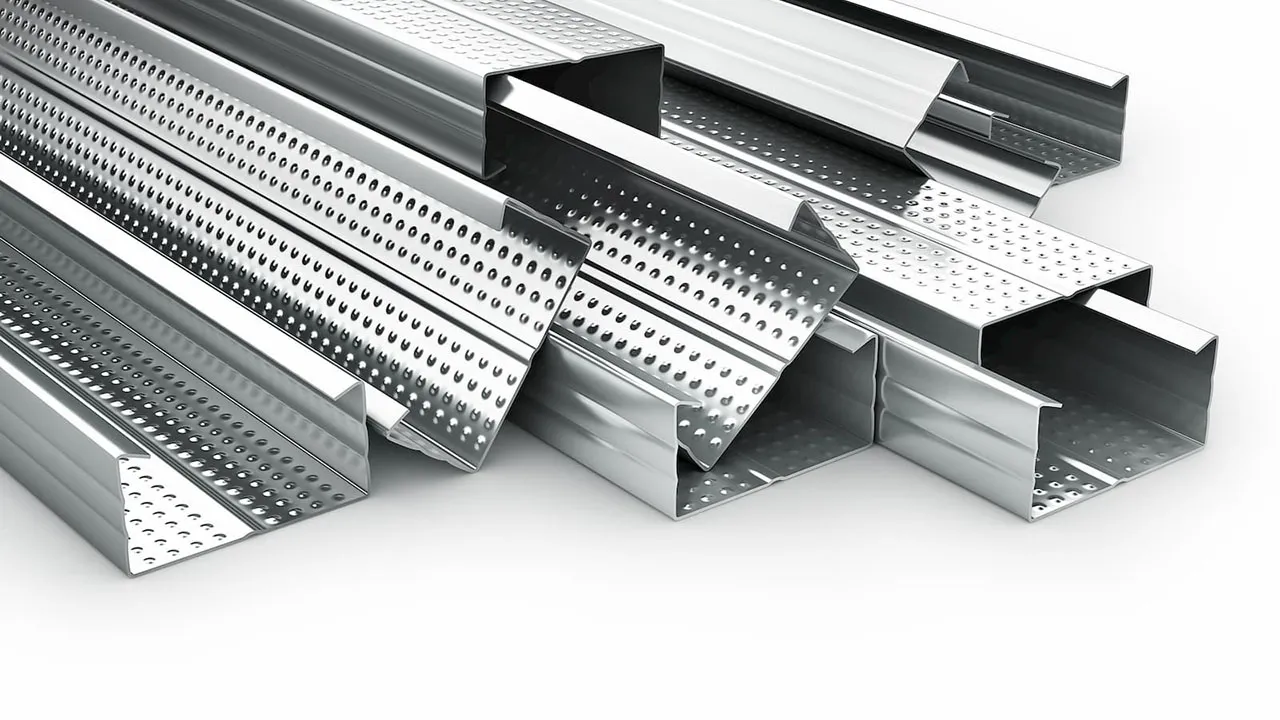

Металлический профиль — основа любой гипсокартонной конструкции: подвесного потолка, перегородки или облицовки стены. Правильный выбор типа и размера профиля, а также соблюдение технологии крепления определяют долговечность конструкции и отсутствие трещин в отделке.



Все профили изготавливаются из тонкостенной оцинкованной стали методом холодной прокатки по ГОСТ Р 58774-2019. Оцинковка защищает от коррозии при монтаже в помещениях с нормальной и повышенной влажностью.

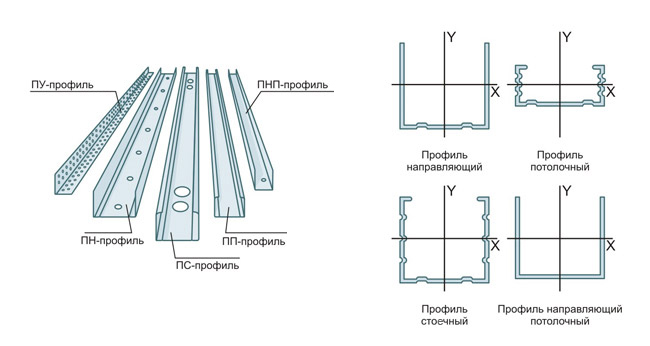

Виды профилей для гипсокартона









Правило пар: ПН и ПС используются только вместе с одинаковой шириной. ПН 50 + ПС 50, ПН 75 + ПС 75, ПН 100 + ПС 100. Для потолка: ПНП 28×27 + ПП 60×27.





Размеры профилей: стандартные ряды











⚠ Дешёвые профили толщиной 0,40–0,45 мм — вне ГОСТ Р 58774-2019, они идут по ТУ производителя. Потолочный ПП 60×27 из 0,40 мм стали прогибается на 5–8 мм между подвесами даже под весом одного слоя ГКЛ — через сезон в швах появятся трещины. Для несущих элементов — только ≥ 0,55 мм.

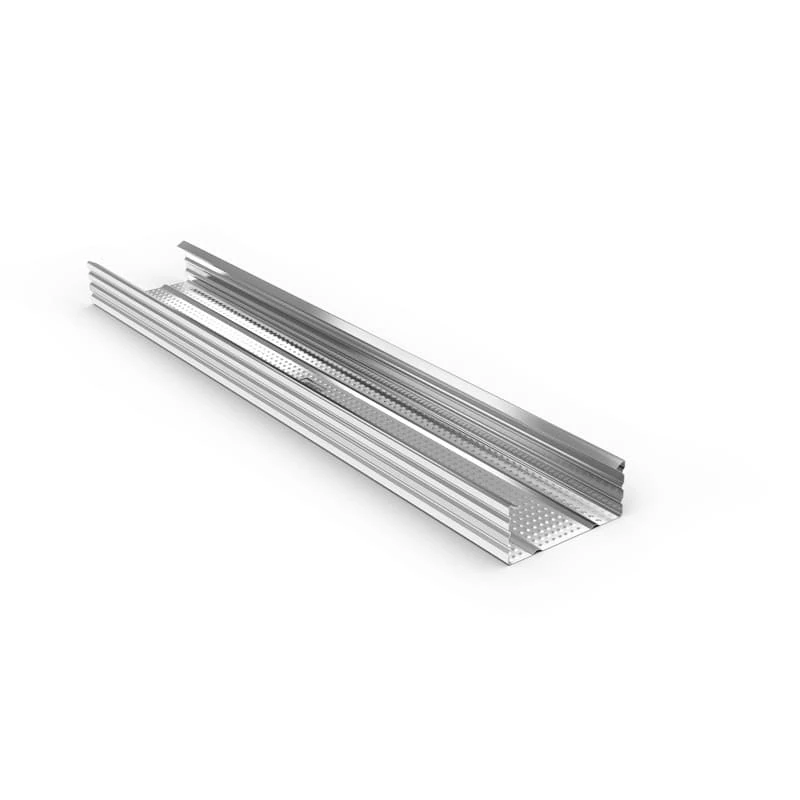

Потолочный профиль ПП (CD)





Сечение 60×27 мм — наиболее ширкая полка среди всех профилей ГКЛ-систем. Три рифлёные канавки на полках задают точное положение шурупа при вкручивании и увеличивают жёсткость сечения. ПП крепится к перекрытию через прямые или нониусные подвесы, в ПНП по периметру вставляется свободным торцом.



Шаг ПП: 400 мм — при двойном слое ГКЛ или тяжёлых потолках; 600 мм — стандарт при одиночном слое. Шаг подвесов вдоль каждого ПП: ≤ 600–800 мм. Первый подвес — не далее 300 мм от стены.

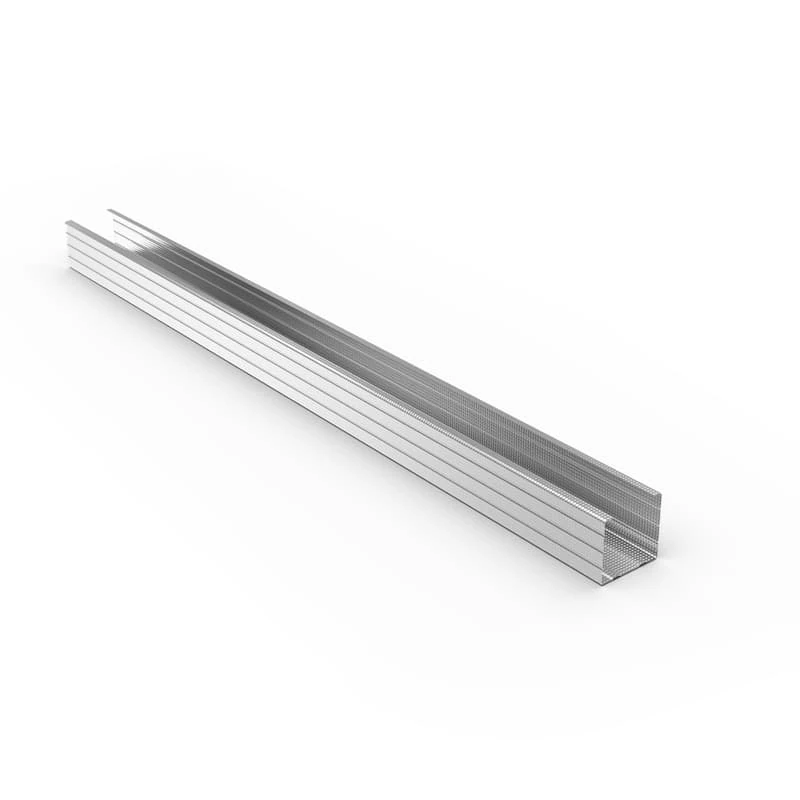

Стоечный профиль ПС (CW)





Загнутые внутрь полки С-образного сечения придают жёсткость при кручении — ПС устойчивее к скручиванию, чем ПН. Три продольные рифлёные канавки точно позиционируют шуруп при вкручивании ГКЛ. ПС вставляется в ПН и при стандартной высоте (до 3 м) не требует дополнительной фиксации к ПН.



Для перегородок высотой 3–4,5 м применяют ПС 75 или ПС 100. При высоте > 4,5 м — только по расчёту, часто с двойными стойками.

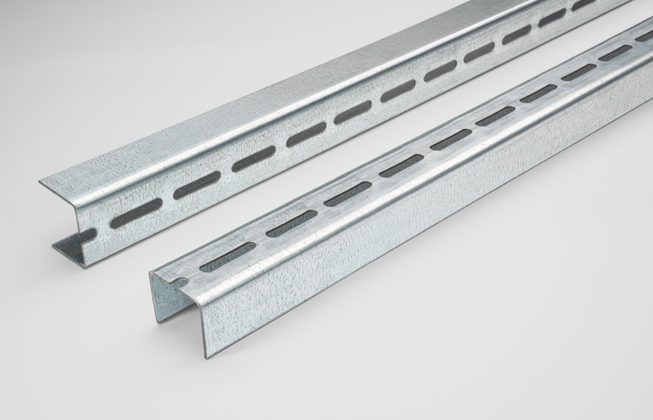

Усиленный профиль UA







Стенки 2,0 мм — в 3–4 раза толще стандартного ПС. Применяется точечно: в дверных и оконных проёмах (обрамляет проём, воспринимает нагрузку от двери/рамы), в местах крепления тяжёлых предметов (телевизор, кронштейн, тяжёлый светильник). В остальных местах — стандартный ПС.

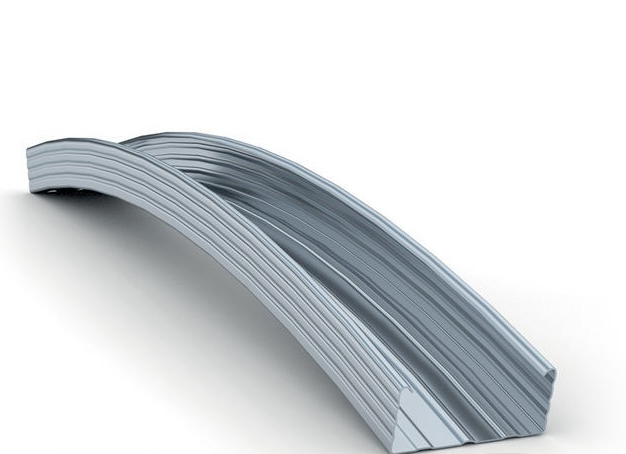

Арочный профиль ПА







Создаётся из ПП 60×27 путём частых надрезов полок ножницами по металлу. Надрезы по верхней полке — для изгиба выпуклостью вниз (свод арки). Надрезы по нижней полке — для изгиба выпуклостью вверх (вогнутая поверхность). Минимальный радиус: 500 мм без предварительного замачивания; при увлажнении — до 100 мм. Шаг надрезов: 50–100 мм для плавной кривой.





Монтажные соединения: крепёж, размеры, шаг









Пошаговая инструкция монтажа перегородки

Шаг 1. Разметка  Нанести линию перегородки на полу лазерным или пузырьковым уровнем. Перенести на потолок и стены с помощью отвеса или лазерного уровня. Проверить вертикальность по двум плоскостям.



Шаг 2. Крепление ПН по периметру  Приклеить виброакустическую ленту (при требовании звукоизоляции) на тыльную сторону ПН. Прикрепить ПН к полу и потолку по разметке: дюбель-гвоздь Ø 6×40 мм, шаг ≤ 500 мм. Первый и последний дюбель — не далее 50 мм от торца профиля.



Шаг 3. Установка стоек ПС  Нарезать ПС на длину = высота помещения минус 10 мм. Расставить стойки с шагом 600 мм (для стандартного листа 1200 мм). Вставить стойки в ПН открытой стороной в сторону монтажа ГКЛ. В проёмах установить UA вместо ПС.



Шаг 4. Горизонтальные перемычки  Для высоты > 2,5 м вырезать из ПН или ПС горизонтальные перемычки — длиной 600 мм. Установить на уровне стыков листов по высоте (шаг 1200 мм по листу ГКЛ). Закрепить «крабами» или методом «краб из ПН».



Шаг 5. Первый слой ГКЛ  Листы монтировать шахматным способом — вертикальные стыки соседних рядов смещены на 600 мм. Крепить шурупом 3,5×25 мм, шаг 17 см по средним стойкам, 10–15 см по крайним и горизонтальным. Шляпка утоплена на 1 мм без разрыва бумаги. Зазор у пола и потолка — 5–10 мм.



Прокладки коммуникаций (электрика, звукоизоляция, утеплитель) — до монтажа второго слоя ГКЛ или до зашивки второй стороны. В отверстиях стоек ПС уже предусмотрены просечки для кабелей.





Типичные ошибки при монтаже профиля для ГКЛ







Качество каркаса из профиля определяет качество всей гипсокартонной конструкции. Самые частые источники трещин через 1–2 года: тонкий профиль (< 0,55 мм), слишком большой шаг подвесов, несовпадение стыков ГКЛ с профилями и отсутствие UA в проёмах. Эти четыре ошибки — причина 90% жалоб на трещины в гипсокартонных конструкциях.
