Металевий профіль — основа будь-якої гіпсокартонної конструкції: підвісної стелі, перегородки або облицювання стіни. Правильний вибір типу і розміру профілю, а також дотримання технології кріплення визначають довговічність конструкції та відсутність тріщин в оздобленні.
Всі профілі виготовляються з тонкостінної оцинкованої сталі методом холодного прокатування за ДСТУ / ГОСТ Р 58774-2019. Оцинковка захищає від корозії при монтажі в приміщеннях з нормальною і підвищеною вологістю.

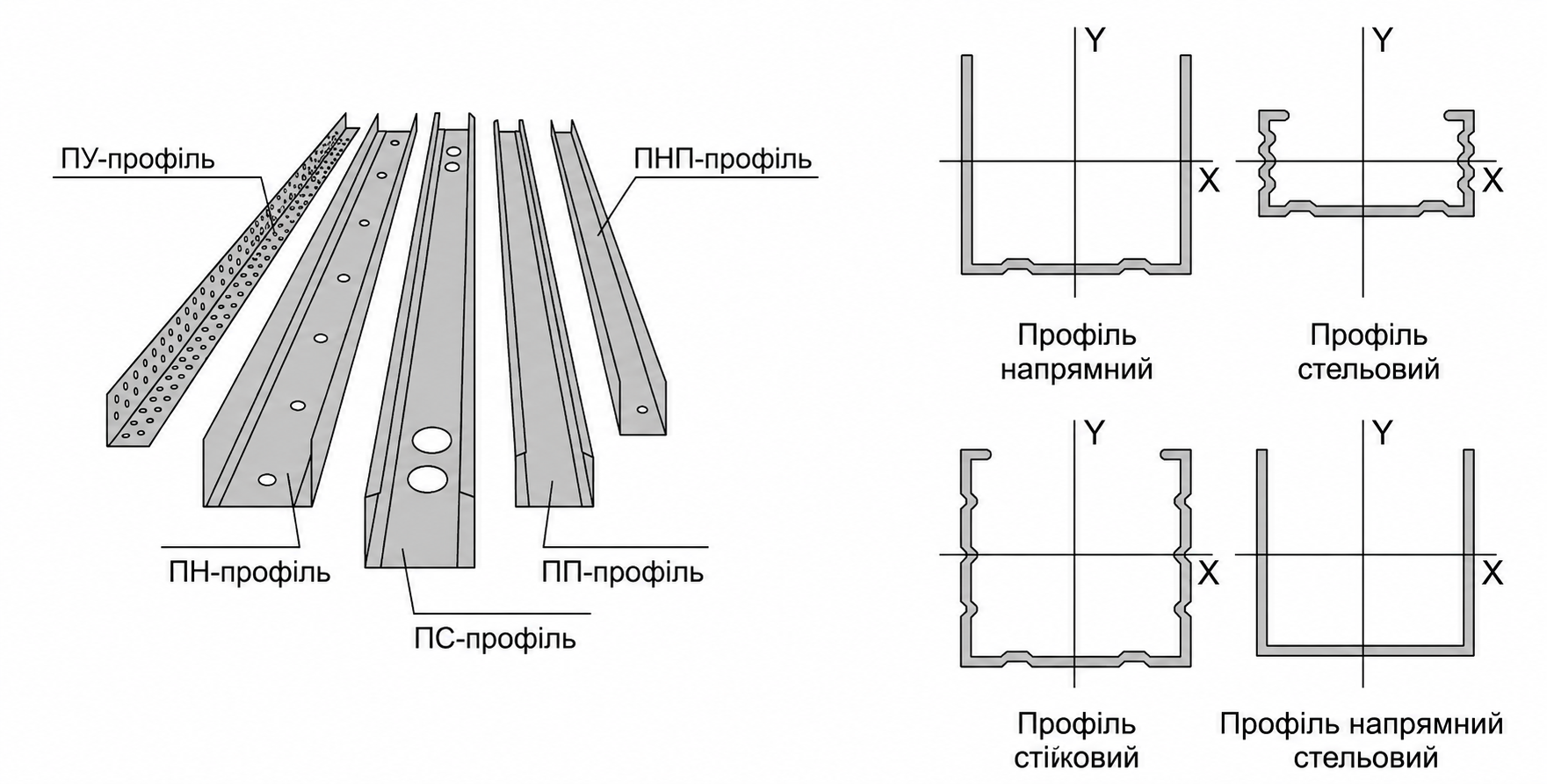

Види профілів для гіпсокартону
|
Профіль |
Маркування RU / EU |
Переріз |
Товщина сталі |
Призначення |
Застосування |
|
Напрямний стіновий |
ПН / UW |
П-подібний, полки 40 мм |
≥ 0,50 мм |
Горизонтальні напрямні для стійкових профілів на підлозі та стелі |
Перегородки, облицювання стін — кріпиться до підлоги, стелі, бічних стін |
|
Стійковий |
ПС / CW |
C-подібний (П + загнуті полки), 3 рифлені канавки |
≥ 0,55 мм |
Вертикальні несучі стійки каркасу перегородок і облицювань |
Вставляється в ПН; крок 400–600 мм; до нього кріпляться листи ГКЛ |
|
Стельовий напрямний |
ПНС (ППН) / UD |
П-подібний, 28×27 мм, отвори Ø8 мм |
≥ 0,50 мм |
Периметральна напрямна по стінах для кріплення ПП |
Кріпиться по периметру кімнати під стелею дюбель-цвяхами |
|
Стельовий несучий |
ПП / CD |
C-подібний, 60×27 мм, рифлені канавки |
≥ 0,55 мм |
Основна несуча рейка підвісної стелі та облицювання стін |
До підвісів і ПНС; крок 400–600 мм; до нього кріпляться листи ГКЛ |
|
Кутовий перфорований |
ПК / — |
L-подібний, кут 85°, отвори Ø5 мм |
0,4–0,6 мм |
Захист зовнішніх кутів ГКЛ від механічних пошкоджень |
Шпаклівка через перфорацію забезпечує монолітне зчеплення з ГКЛ |
|
Посилений стійковий |
UA / — |
C-подібний посилений |
2,0 мм |
Несуча стійка в прорізах і точках кріплення важких предметів |
Дверні/віконні прорізи, кріплення TV, кронштейнів, важких світильників |
|
Арочний |
ПА / — |
ПП з надрізаними полками |
0,4–0,55 мм |
Вигнуті конструкції з радіусом від 500 мм |
Арки, ніші, криволінійні стелі; гнеться полками всередину або назовні |
|
Маяковий |
ПМ / — |
П-подібний вузький, 6×22 або 10×24 мм |
0,4–0,5 мм |
Напрямний маяк при штукатурних роботах |
Не є несучим — тільки орієнтир площини при вирівнюванні |
Правило пар: ПН і ПС використовуються тільки разом з однаковою шириною. ПН 50 + ПС 50, ПН 75 + ПС 75, ПН 100 + ПС 100. Для стелі: ПНС 28×27 + ПП 60×27.
Розміри профілів: стандартні ряди
|
Профіль |
Ширина (мм) |
Висота полки (мм) |
Товщина стіни / стелі |
Пара до нього |
|
ПН (стіновий напрямний) |
50 |
40 |
75 мм (ПС 50 + 2×12,5 ГКЛ) |
ПС 50×50 |
|
ПН (стіновий напрямний) |
75 |
40 |
100 мм (ПС 75 + 2×12,5 ГКЛ) |
ПС 75×50 |
|
ПН (стіновий напрямний) |
100 |
40 |
125 мм (ПС 100 + 2×12,5 ГКЛ) |
ПС 100×50 |
|
ПС (стійковий) |
50 |
50 |
У парі з ПН 50 |
ПН 50×40 |
|
ПС (стійковий) |
75 |
50 |
У парі з ПН 75 |
ПН 75×40 |
|
ПС (стійковий) |
100 |
50 |
У парі з ПН 100 |
ПН 100×40 |
|
ПНС (стельовий напрямний) |
27 |
28 |
— |
ПП 60×27 |
|
ПП (стельовий несучий) |
60 |
27 |
Зниження стелі від 50 мм |
ПНС 28×27 |
|
UA (посилений стійковий) |
50 / 75 / 100 |
50 |
Прорізи та точки навантаження |
ПН відповідний |
⚠ Дешеві профілі товщиною 0,40–0,45 мм — поза ДСТУ, вони йдуть за ТУ виробника. Стельовий ПП 60×27 зі сталі 0,40 мм прогинається на 5–8 мм між підвісами навіть під вагою одного шару ГКЛ — через сезон у швах з'являться тріщини. Для несучих елементів — тільки ≥ 0,55 мм.
Стельовий профіль ПП (CD)
Переріз 60×27 мм — найширша полка серед усіх профілів ГКЛ-систем. Три рифлені канавки на полках задають точне положення шурупа при вгвинчуванні та збільшують жорсткість перерізу. ПП кріпиться до перекриття через прямі або нон'юсні підвіси, в ПНС по периметру вставляється вільним торцем.
Крок ПП: 400 мм — при подвійному шарі ГКЛ або важких стелях; 600 мм — стандарт при одинарному шарі. Крок підвісів вздовж кожного ПП: ≤ 600–800 мм. Перший підвіс — не далі 300 мм від стіни.
Стійковий профіль ПС (CW)
Загнуті всередину полки С-подібного перерізу надають жорсткість при крученні — ПС стійкіший до скручування, ніж ПН. Три поздовжні рифлені канавки точно позиціонують шуруп при вгвинчуванні ГКЛ. ПС вставляється в ПН і при стандартній висоті (до 3 м) не потребує додаткової фіксації до ПН.
Посилений профіль UA
Стінки 2,0 мм — у 3–4 рази товщі за стандартний ПС. Застосовується точково: в дверних і віконних прорізах (обрамляє проріз, сприймає навантаження від дверей/рами), у місцях кріплення важких предметів (телевізор, кронштейн, важкий світильник).
Арочний профіль ПА
Створюється з ПП 60×27 шляхом частих надрізів полок ножицями по металу. Надрізи по верхній полці — для вигину опуклістю вниз (склепіння арки). Надрізи по нижній полці — для вигину опуклістю вгору (увігнута поверхня). Мінімальний радіус: 500 мм без попереднього змочування. Крок надрізів: 50–100 мм для плавної кривої.
Монтажні з'єднання: кріплення, розміри, крок
|
З'єднання |
Кріплення |
Розмір |
Крок / кількість |
Примітка |
|
ПН / ПНС до бетону, цегли |
Дюбель-цвях |
Ø 6×40 мм |
≤ 500 мм; перша точка ≤ 50 мм від торця |
Вібропоглинальна стрічка під ПН при звукоізоляції |
|
ПН / ПНС до дерева / колоди |
Саморіз по дереву |
5×50 мм |
≤ 500 мм |
Без дюбеля — прямо в дерев'яну конструкцію |
|
ПП до прямого підвісу |
Саморіз «клоп» |
3,5×9,5 мм (LB) |
2 шт. (з кожного боку) |
LB-тип без свердлячого бура — спеціально для тонкого металу |
|
ПП до нон'юсного підвісу |
Спеціальний затиск підвісу |
— |
1 шт. |
Лапки підвісу загинають вгору після регулювання по рівню |
|
ПП до ПНС (у пазу) |
Не потрібно (вставляється у паз) |
— |
— |
Профіль просто вставляється в напрямну, вирівнюється |
|
ПС до ПН (у пазу) |
Не потрібно або клоп |
3,5×9,5 мм |
1 шт. при необхідності |
Для жорсткості при висоті > 3 м — фіксувати клопом |
|
ПП до ПП через краб |
«Краб» + 4 клопи |
3,5×9,5 мм |
4 шт. на краб |
Одрівневий краб — перпендикулярне з'єднання профілів |
|
ГКЛ до ПП / ПС |
Саморіз для ГКЛ по металу |
3,5×25 мм |
17 см по полю; 10–15 см по периметру |
Головка потоплена на 1 мм; відступ від кромки ≥ 10 мм |
|
ПС до ПС (подовження) |
Подовжувач ПС + 4 клопи |
3,5×9,5 мм |
4 шт. |
Стики двох сусідніх ПС зміщувати на ≥ 600 мм |
Покрокова інструкція монтажу перегородки
Крок 1. Розмітка Нанести лінію перегородки на підлозі лазерним або бульбашковим рівнем. Перенести на стелю та стіни за допомогою виска або лазерного рівня. Перевірити вертикальність у двох площинах.
Крок 2. Кріплення ПН по периметру Приклеїти вібропоглинальну стрічку (при вимозі звукоізоляції) на тильну сторону ПН. Прикріпити ПН до підлоги та стелі по розмітці: дюбель-цвях Ø 6×40 мм, крок ≤ 500 мм. Перший і останній дюбель — не далі 50 мм від торця профілю.
Крок 3. Встановлення стійок ПС Нарізати ПС на довжину = висота приміщення мінус 10 мм. Розставити стійки з кроком 600 мм. Вставити стійки в ПН відкритою стороною в бік монтажу ГКЛ. У прорізах встановити UA замість ПС.
Крок 4. Горизонтальні перемички Для висоти > 2,5 м вирізати з ПН або ПС горизонтальні перемички — довжиною 600 мм. Встановити на рівні стиків листів по висоті. Закріпити «крабами».
Крок 5. Перший шар ГКЛ Листи монтувати шаховим способом — вертикальні стики сусідніх рядів зміщені на 600 мм. Кріпити шурупом 3,5×25 мм, крок 17 см по середніх стійках, 10–15 см по крайніх. Головка потоплена на 1 мм без розриву паперу. Зазор біля підлоги та стелі — 5–10 мм.
Прокладання комунікацій (електрика, звукоізоляція, утеплювач) — до монтажу другого шару ГКЛ або до зашивання другого боку. В отворах стійок ПС вже передбачені просічки для кабелів.
Типові помилки при монтажі профілю для ГКЛ
|
Помилка |
Наслідок |
Правильне рішення |
|
Профіль товщиною 0,40–0,45 мм замість ДСТУ 0,55 мм |
Прогин ПП між підвісами, тріщини в швах ГКЛ через сезон |
Тільки ДСТУ / ГОСТ Р 58774: ПП/ПС ≥ 0,55 мм; ПН/ПНС ≥ 0,50 мм |
|
ПН 50 + ПС 75 (невідповідна пара) |
ПС не входить у ПН або хитається — нежорсткий каркас |
ПН і ПС повинні бути однієї ширини: ПН 75 + ПС 75 |
|
Крок підвісів ПП більше 800 мм |
Прогин стелі під навантаженням листів ГКЛ і шпаклівки |
Крок прямих підвісів ≤ 600–800 мм вздовж кожного ПП |
|
Стійки ПС стоять не на кратному 600 мм відстані |
Стики листів ГКЛ шириною 1200 мм не потрапляють на стійку |
Крок ПС 600 мм — лист стає з кромками на вісь профілю |
|
ПС без UA в дверному прорізі |
Проріз деформується від навантаження дверей, тріщини в одвірках |
UA-профіль у прорізах обов'язковий |
|
Шуруп для ГКЛ перетягнутий (головка потоплена > 1 мм) |
Папір розірваний — точка кріплення зруйнована |
Головка врівень або мінус 1 мм — не рвати обгортку |
|
Стики листів сусідніх рядів в одному перерізі |
Наскрізна тріщина по всій ширині |
Зміщувати поперечні стики на ≥ 400 мм між рядами |
|
ПН без вібропоглинальної стрічки в звукоізоляційній перегородці |
Структурний звук передається через метал у конструкції |
Самоклеюча вібропоглинальна стрічка під всі ПН периметру |
Якість каркасу з профілю визначає якість усієї гіпсокартонної конструкції. Найчастіші джерела тріщин через 1–2 роки: тонкий профіль (< 0,55 мм), занадто великий крок підвісів, невідповідність стиків ГКЛ із профілями та відсутність UA у прорізах. Ці чотири помилки — причина 90% скарг на тріщини в гіпсокартонних конструкціях.
