Крепёж для строительных лесов: способы крепления к фасаду здания



Строительные леса — временные многоярусные конструкции, с которых ведутся фасадные, отделочные и монтажные работы. В процессе эксплуатации они испытывают значительные статические и динамические нагрузки: вес рабочих, материалов, ветровое воздействие и вибрации. Без надёжного крепления к фасаду высокие конструкции с малой площадью опоры могут опрокинуться. Тип крепёжных элементов, их количество и схема расположения определяются на этапе проектирования и фиксируются в проекте производства работ (ППР).





⚠ Все элементы крепления строительных лесов должны соответствовать ГОСТ 27321-2018 и МДС 12-57.2010. Замена схемы или типа крепежа в процессе монтажа недопустима.





Принцип крепления строительных лесов





Крепление к фасаду состоит из двух элементов. Первый — точка анкеровки в стене (дюбель, анкерный болт или химический анкер), воспринимающая нагрузку на вырывание. Второй — кронштейн, связывающий точку анкеровки с рамой лесов и обеспечивающий равномерное распределение нагрузки на стену. Крепёж для лесов — это специализированная анкерная система, работающая как элемент пространственной стабилизации, а не точечного удержания. Обычные строительные дюбели и универсальные шурупы для этих целей не предназначены и не имеют необходимых допусков.





Типы строительных лесов и соответствующий крепёж



Тип лесов определяет конструкцию соединительного узла, допустимую высоту и расположение точек крепления.



Таблиця 1 — Типи лісів і відповідне кріплення:

Тип лесов

Макс. высота

Нагрузка

Тип крепежа

Шаг по верт.

Рамные (флажковые)

до 60 м

200 кг/м²

Плоский кронштейн

≤ 4 м / каждая секция

Хомутовые

до 60 м

200–250 кг/м²

Трубч. кронштейн / поперечина

каждая секция

Клиновые

до 100 м

200–300 кг/м²

Трубч. кронштейн / анкер с кольцом

каждые 6 м (>40 м)

Штыревые

до 40 м

250 кг/м²

Плоский кронштейн / рым-шуруп

каждая секция

Вышка-тура

до 22 м

200 кг/м²

Быстроразъёмный крепёж / трос

при необх.







Виды крепёжных элементов



1. Плоский анкерный кронштейн





Наиболее распространённый тип — применяется для рамных и штыревых лесов высотой до 20 м. Конструкция: две стальные пластины из полосы 30×4 мм. Одна с изгибом 90° крепится к фасаду анкерным болтом Ø12 мм и дюбелем Ø14 мм (L ≥ 100 мм). Вторая с крюком или хомутом соединяется со стойкой лесов. Наличие нескольких отверстий позволяет регулировать расстояние лесов от фасада.





2. Трубчатый анкерный кронштейн





Применяется для хомутовых и клиновых лесов высотой от 20 м. Стальная труба Ø48 мм, длиной до 1 м с приваренным Г-образным крюком. Крюк зацепляется за анкер-кольцо в фасаде. К стойке лесов трубчатый кронштейн крепится неповоротным хомутом. Более жёсткое и прочное соединение по сравнению с плоским кронштейном.





3. Рым-шуруп (шуруп-кольцо)

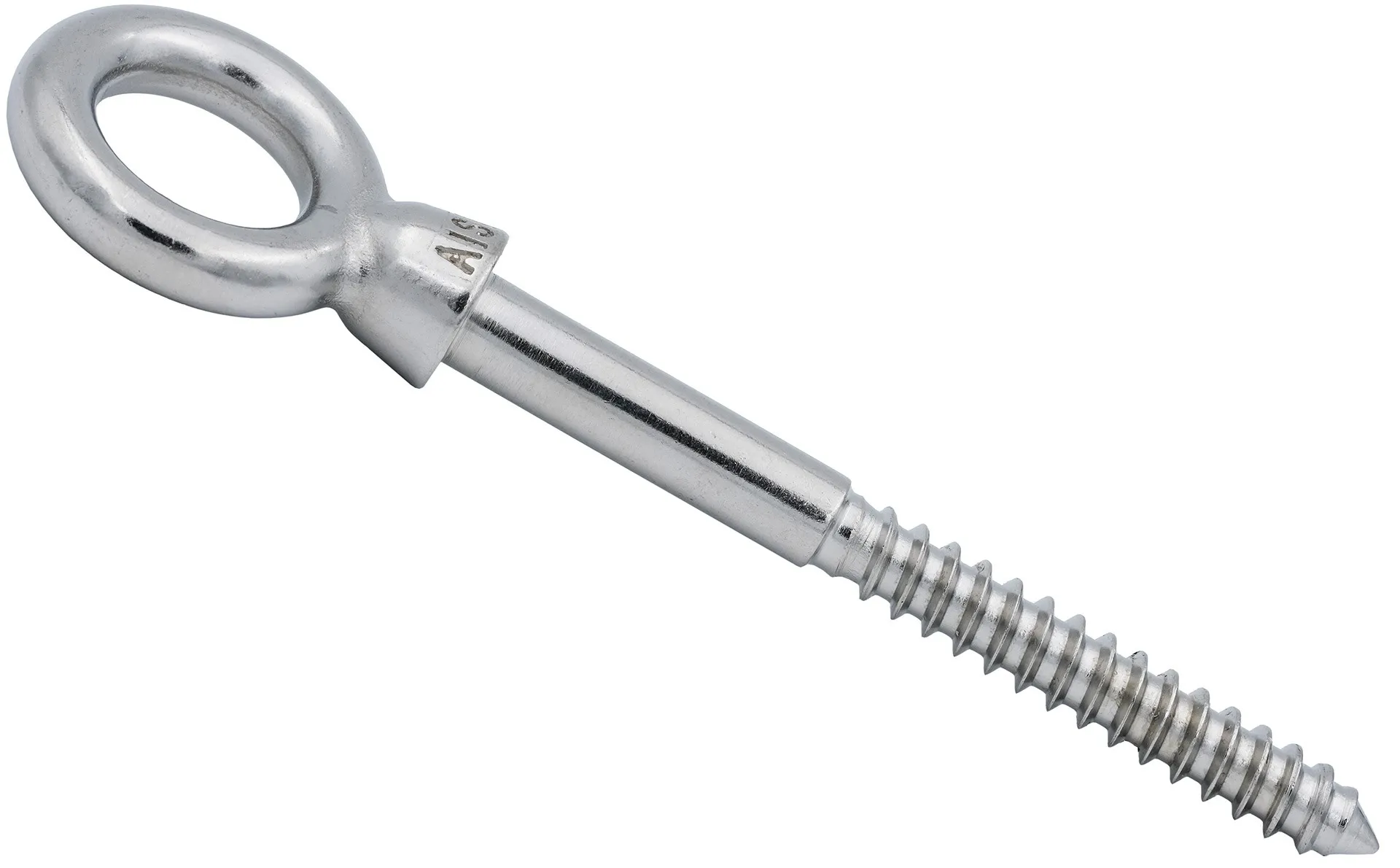

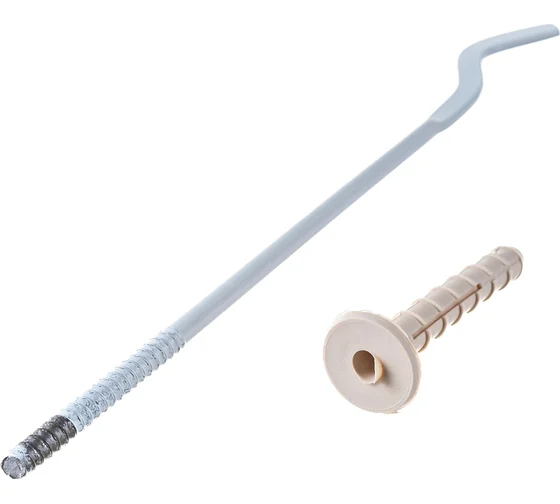

Стержень с резьбой и петлёй (кольцом) на конце — монтируется в стену через полимерный дюбель. Через кольцо протягивают металлический трос, фиксирующий стойки лесов. После демонтажа лесов отверстие закрывается заглушкой. Ведущие производители выпускают готовые комплекты рым-шуруп + дюбель для совместного использования.





4. Анкер-кольцо и рым-болт

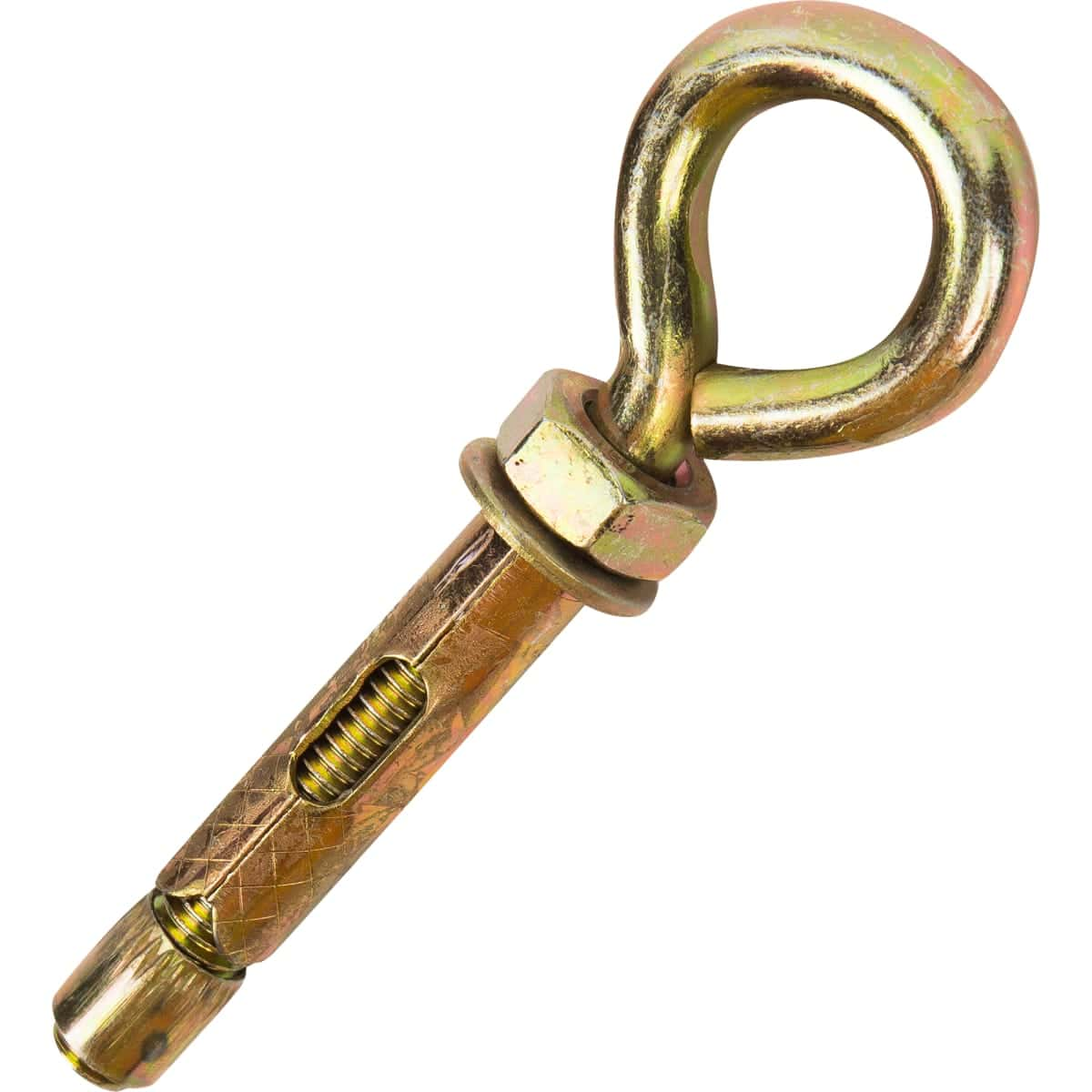

Анкер-кольцо — стержень с петлёй (незамкнутой гнутой или замкнутой сварной) + распорный или химический анкер. За кольцо цепляется крюк трубчатого кронштейна. Каждая точка анкеровки должна выдерживать усилие ≥ 4,5 кН. Рым-болт М12 вворачивается в анкер с внутренней резьбой — это позволяет многократно разбирать и собирать точку крепления без потери несущей способности.





5. Хомуты и муфты

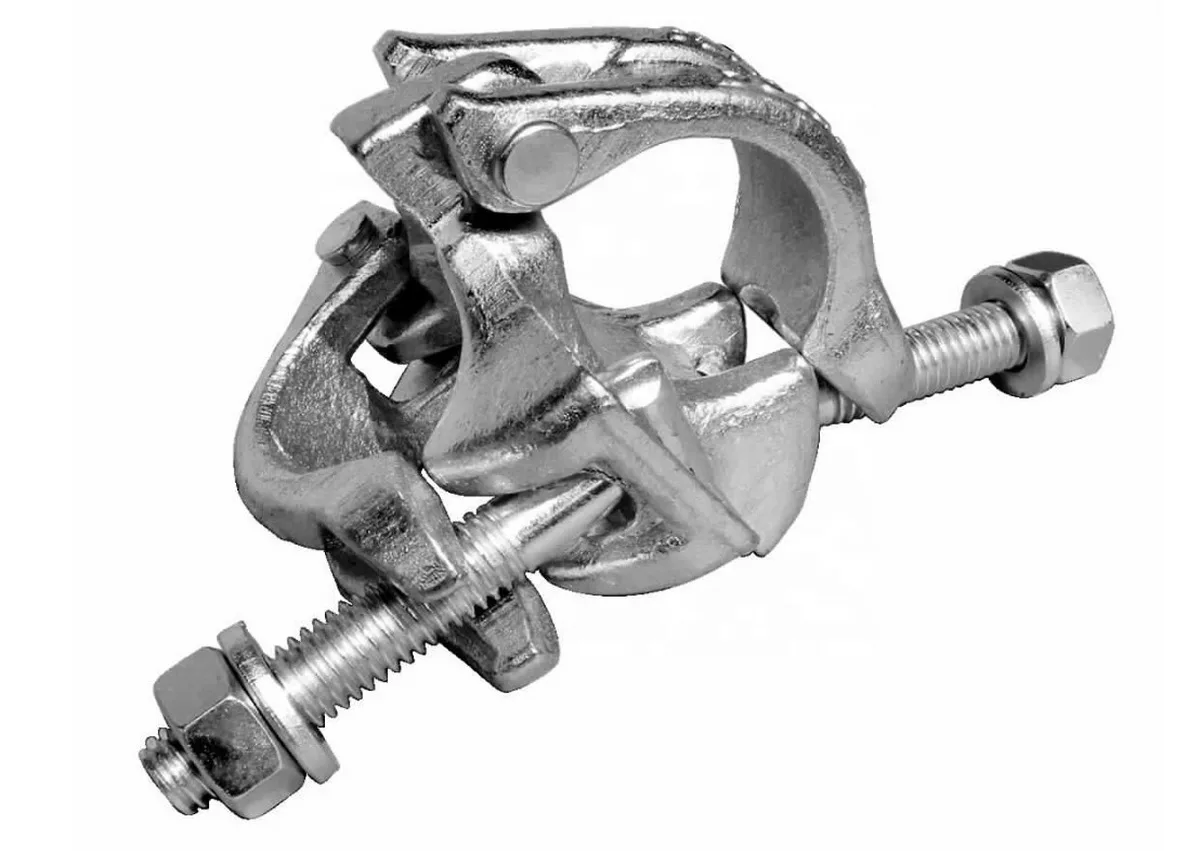

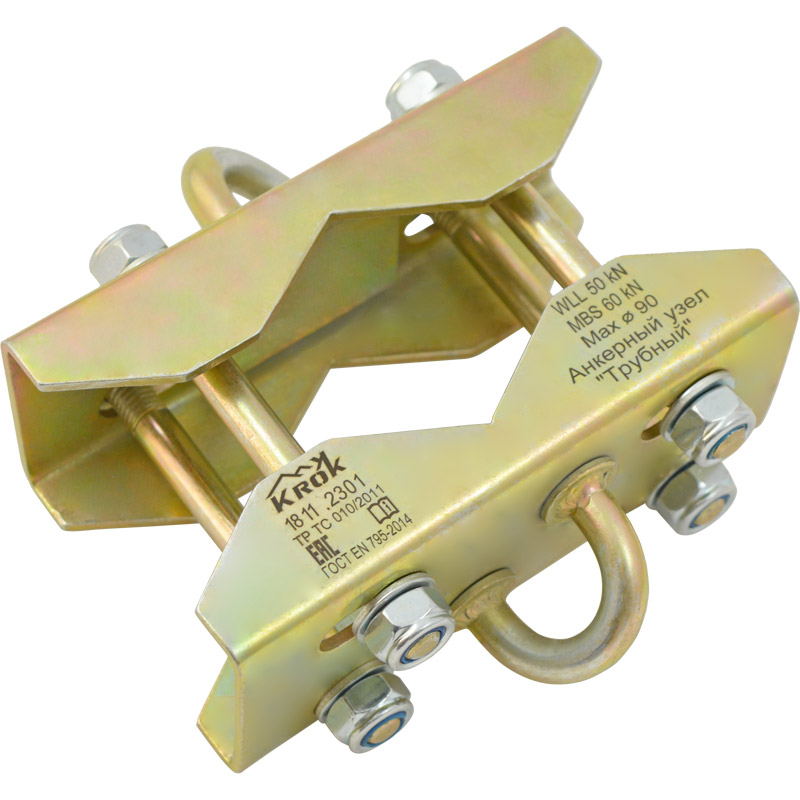

Хомут неповоротный жёстко соединяет две трубы под прямым углом — используется для крепления поперечины хомутовых лесов к стойке. Хомут поворотный позволяет регулировать угол и применяется для диагональных связей. Соединительная муфта — изогнутый металлический зажим для труб, соединяющий вертикальные и горизонтальные элементы.





Таблица 2 — Крепёжные элементы строительных лесов:



Элемент крепежа

Конструкция

Для каких лесов

Особенности

Плоский анкерный кронштейн

Две стальные пластины (полоса 30×4 мм); одна 90°-изгиб — к стене, вторая с крюком — к лесам; болтовое соединение с рег. вылетом

Рамные, штыревые — до 20 м

Анкерный болт Ø12 мм + дюбель Ø14 мм, L ≥ 100 мм

Трубчатый анкерный кронштейн

Труба Ø48 мм, L до 1 м; на конце Г-образный/завитой крюк; к стойке — неповоротный хомут

Хомутовые, клиновые — от 20 м

Более жёсткое соединение; крюк → анкер-кольцо в стене

Рым-шуруп (шуруп-кольцо)

Стержень с резьбой + петля/кольцо; монтируется через дюбель в стену

Все типы (трос-фиксация)

Повторное использование; закрывается заглушкой

Анкер-кольцо (болт с кольцом)

Стержень + кольцо (незамкнутое или сварное); распорный или химический анкер

Хомутовые, клиновые

Усилие удержания ≥ 4,5 кН; сварное кольцо надёжнее

Рым-болт (болт М12 + кольцо)

Метрический болт М12 с кольцом + анкер с внутренней резьбой

Все типы (повторная анкер.)

Сборка/разборка без потери несущей способности

Хомут неповоротный / поворотный

Металлический зажим под Ø трубы; болтовая затяжка

Хомутовые (поперечина)

Неповоротный — жёсткий угол; поворотный — регулируемый

Соединительная муфта

Изогнутый металлический зажим для труб; болтовое соединение

Рамные, хомутовые

Соединяет верт./гориз. элементы; крепится к стеновой опоре







Выбор крепежа по материалу стены



Материал фасада напрямую определяет тип анкера для точки крепления. Неправильный выбор снижает несущую способность и создаёт угрозу безопасности.



Таблица 3 — Крепёж по материалу стены:



Материал стены

Рекомендуемый крепёж

Диаметр отверстия

Мин. глубина

Армированный бетон

Распорный анкер / анкерный шуруп для бетона

Ø12–14 мм

90–100 мм

Полнотелый кирпич

Распорный анкер / химический анкер

Ø12–14 мм

90–100 мм

Пустотелый / щелевой кирпич

Химический анкер + сетчатая гильза

Ø14–16 мм

110–120 мм

Газо- / пенобетон

Химический анкер + фасадный дюбель с длинной шейкой

Ø14–16 мм

≥ 120 мм

Природный камень / известняк

Распорный анкер (двухраспорный для пористого)

Ø12–16 мм

90–110 мм

Штукатурный слой + бетон

Дюбель с длинной нераспорной шейкой (тип S6)

Ø14 мм

≥ 90 мм в бетоне



  • В пустотелых основаниях — химический анкер обязательно с сетчатой гильзой.



  • Дюбель S6 с длинной нераспорной шейкой не разрушает штукатурный слой фасада.



  • Двухраспорные анкеры для пористых оснований — дополнительно проверить нагрузку на вырыв.



  • Анкерные шурупы по бетону — современная альтернатива с допуском на многоразовое использование.





Расположение точек крепления



Количество и схема расположения крепёжных точек определяются проектом. Общие требования:

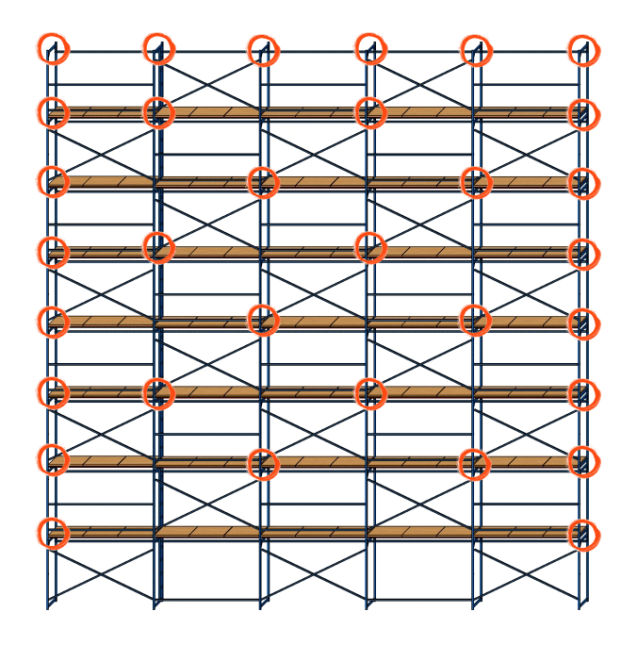

  • По вертикали: каждая секция лесов — минимум одна точка фиксации к стене.



  • По горизонтали: оптимальный шаг 0,5–1,0 м; для рамных лесов — не более 4 м.



  •  Леса выше 40 м: крепление каждые 6 м по вертикали и каждые 4 м по горизонтали.



  • При попадании в нужное место окна/балкона — точку смещают, сохраняя расчётное количество.





Таблица 4 — Шаг крепления по типу лесов:



Тип лесов

По вертикали

По горизонтали

Мин. усилие вырыв.

Рамные

Каждая секция (≤ 4 м)

≤ 4 м

≥ 300 кгс (3,0 кН)

Хомутовые

Каждая секция

0,5–1,0 м

≥ 4,5 кН

Клиновые (> 40 м)

Каждые 6 м по выс.

Каждые 4 м

≥ 4,5 кН

Штыревые

Каждая секция

≤ 4 м

≥ 300 кгс (3,0 кН)





Порядок монтажа



1. В проекте производства работ (ППР) определяются тип крепежа, количество и расположение точек.



2. Крепления устанавливаются одновременно со сборкой лесов — не после.



3. В плотных основаниях: разметить, просверлить перпендикулярно, очистить от пыли, вставить дюбель/анкер, установить кронштейн.



4. В пустотелых основаниях: вставить сетчатую гильзу, заполнить химсоставом, выдержать время полимеризации, затем устанавливать шпильку/болт.



5. Болтовые соединения затягивать с расчётным моментом — перетяжка ослабляет дюбель.





⚠ Нельзя изменять схему крепления и тип крепёжных элементов в процессе монтажа без согласования с проектировщиком.



⚠ Минимальное усилие вырывания: для рамных/штыревых лесов — ≥ 300 кгс (3,0 кН); для хомутовых и клиновых — ≥ 4,5 кН.





Нормативная база



  • ГОСТ 27321-2018 — Леса стоечные приставные для строительно-монтажных работ.



  • МДС 12-57.2010 — Методические рекомендации по монтажу строительных лесов.



  • ГОСТ 24258-88 / ГОСТ Р 58752-2019 — Средства подмащивания. Общие технические условия.
