Когда использовать шпильки вместо болтов

Всё о крепеже • Руководство специалиста

Болт и шпилька решают одну задачу — соединить детали. Но механика соединения принципиально различается, и в половине случаев неправильный выбор между ними приводит к преждевременному износу резьбы корпуса, ненужным переборкам или аварийным отказам.

В этой статье — конкретные инженерные критерии выбора, сравнительная таблица по 11 параметрам, классификация стандартов шпилек DIN и ГОСТ, таблица глубины ввинчивания по материалу корпуса и 5 монтажных ошибок, которые дорого обходятся.

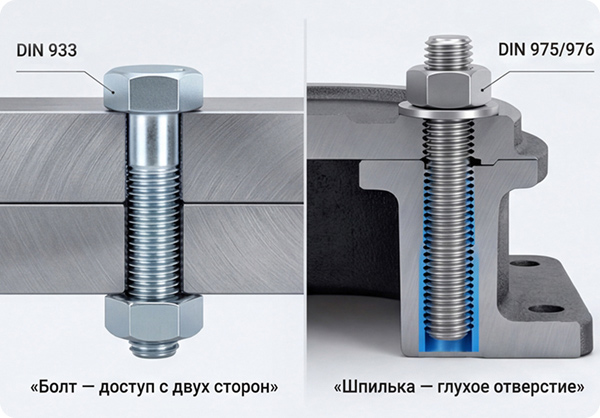

Конструктивное отличие: болт vs шпилька

Болт

Стержень с головкой на одном конце и резьбой на другом (полной — DIN 933, или частичной — DIN 931). Затяжка происходит вращением головки; усилие затяжки создаётся трением как под головкой, так и в резьбе. Для установки требуется либо сквозное отверстие в обеих деталях (с гайкой), либо резьбовое отверстие в одной из деталей.

Шпилька

Цилиндрический стержень без головки с резьбой на обоих концах. Ввинчиваемый конец (посадочный) постоянно зафиксирован в корпусе — его длина зависит от материала корпуса и стандарта (1d, 1.25d или 2d). Гаечный конец выступает наружу и принимает гайку, которую заменяют при разборке, не затрагивая резьбу корпуса.

Ключевое инженерное следствие: при разборке соединения износу подвергается гайка, а не резьба в дорогом корпусе. Это принципиальное преимущество в узлах с частым обслуживанием.

Сравнительная таблица: болт vs шпилька (11 параметров)

Параметр	Болт	Шпилька
Конструкция	Стержень с головкой и резьбой на одном конце	Стержень без головки, резьба на обоих концах
Головка / захват	Шестигранная / круглая / цилиндрическая головка	Нет головки — затяжка гайками с двух сторон
Монтаж	Вворачивается или проходит сквозь сквозное отверстие	Одним концом вворачивается в корпус, другим — гайка
Сквозное отверстие	Обязательное в обеих деталях (или резьбовое в одной)	Не нужно — достаточно глухого резьбового отверстия
Место под головку	Необходимо — выступ над поверхностью	Не нужно — поверхность остаётся ровной
Частота разборки	До ~20–50 циклов без износа резьбы корпуса	Изнашивается гайка на шпильке, корпус защищён
Точность позиционирования	Снимается вместе с деталью	Остаётся в корпусе как направляющая при монтаже
Масса конструкции	Больше — головка + стержень	Меньше на 10–15% за счёт отсутствия головки
Типовые DIN/ГОСТ	DIN 931, DIN 933, ISO 4014, ISO 4017	DIN 938, DIN 939, DIN 975, DIN 976, ГОСТ 22032–22040
Классы прочности	4.6 — 12.9, A2, A4	4.6 — 12.9, A2, A4
Типичные применения	Общее машиностроение, металлоконструкции	Двигатели, фланцы, компрессоры, нефтегаз, частая разборка

7 ситуаций, когда шпилька лучше болта

1. Частая разборка узла

Каждый раз, когда болт вворачивается в корпус и выворачивается, резьба в корпусе изнашивается. После 15–20 циклов резьба в алюминиевом картере или чугунном блоке начинает «брать»— момент затяжки не достигается. Шпилька остаётся в корпусе постоянно; меняется только гайка.

2. Глухое отверстие в массивном корпусе

Когда одна деталь слишком толстая и делать сквозное отверстие конструктивно невозможно или нежелательно (потеря жёсткости, попадание масла, воды), шпилька ввинчивается в глухое резьбовое гнездо. Болт в такой ситуации неприменим — ему некуда выйти с обратной стороны.

3. Нет места для головки болта

В стеснённых пространствах (газовые клапаны, крышки компрессоров, насосные фланцы) отсутствует зазор для ключа над головкой болта. Шпилька занимает только диаметр резьбы и позволяет затягивать гайку там, где есть хоть минимальный доступ.

4. Фланцевые соединения под давлением

Трубопроводные фланцы, крышки реакторов, корпуса насосов — классическая область применения шпилек. Шпилька одновременно служит направляющей при совмещении фланцев и обеспечивает равномерный предварительный натяг по всему периметру.

5. Высокотемпературные соединения

При тепловых циклах (нагрев/охлаждение) болт с головкой испытывает дополнительные напряжения у основания головки — концентратор. Шпилька работает как чистый растянутый стержень без концентраторов, что увеличивает усталостный ресурс при циклических температурных нагрузках.

6. Снижение массы конструкции

В авиационной и аэрокосмической технике, легковых автомобилях и мотоциклах каждый грамм имеет значение. Шпилька без головки легче болта того же диаметра и длины на 10–15%. При большом количестве точек крепления экономия ощутима.

7. Точное позиционирование крышек и фланцев

Шпильки, постоянно зафиксированные в корпусе, служат направляющими при надевании крышки. Без шпилек нужно удерживать тяжёлую крышку на весу и одновременно совмещать отверстия — трудоёмко и опасно при больших сборках.

💡 Правило выбора одной фразой

Если соединение разбирают больше 10–15 раз за срок службы — шпилька. Если деталь одноразовая или разборка редкая — болт. Если корпус из мягкого металла (алюминий, магний) — шпилька, даже при редкой разборке.

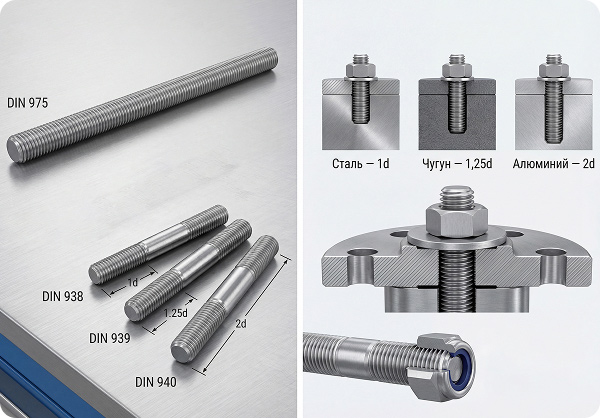

Виды шпилек и стандарты DIN/ГОСТ

Выбор стандарта шпильки определяется материалом корпуса и условиями работы. Главный параметр — длина ввинчиваемого конца, которая выражается в диаметрах резьбы (d):

DIN 938 / ГОСТ 22032: ввинчиваемый конец 1d — для стальных и чугунных корпусов высокой прочности

DIN 939 / ГОСТ 22034: ввинчиваемый конец 1.25d — для корпусов средней прочности, алюминиевых сплавов

DIN 835: ввинчиваемый конец 2d — для мягких металлов: чугун, алюминий, медные сплавы

DIN 975 / DIN 976: полная резьба по всей длине — для подвесных конструкций, наращивания, вентиляции

Стандарт	Ввинч. конец	Диаметры	Длины	Применение
DIN 938	≈ 1d	М3–М52	12–200 мм	Общее машиностроение; сталь, ввинчиваемый конец = 1 диаметр
DIN 939	≈ 1.25d	М4–М24	12–400 мм	Повышенная прочность ввинчивания; конец 1.25d для мягких материалов
DIN 835	≈ 2d	М3–М48	12–300 мм	Тяжёлое машиностроение; 2d-конец для чугуна и цветных металлов
DIN 975	Полная	М2–М52	1 м / 2 м	Подвесные конструкции, вентиляция, наращивание; резьба по всей длине
DIN 976	Полная или частичная	М2–М72	5–3000 мм	Универсальная; широкий диапазон длин и классов (4.8–12.9)
ГОСТ 22032	≈ 1d	М3–М48	8–300 мм	Аналог DIN 938; класс точности B
ГОСТ 22034	≈ 1.25d	М3–М48	8–300 мм	Аналог DIN 939; конец 1.25d

Глубина ввинчивания шпильки по материалу корпуса

Глубина ввинчивания — наиболее часто нарушаемый параметр при монтаже шпилек. Недостаточная глубина ведёт к вырыву при нагрузке; избыточная — к трещинам в хрупких материалах. Стандартные значения:

Материал корпуса	Глубина ввинч.	Стандарт	Пример / примечание
Сталь, чугун (высокая прочность)	1d — 1.25d	DIN 938 / DIN 939	М16 в стали → ввинчивание 16–20 мм
Алюминий, медь, бронза	1.5d — 2d	DIN 939 / DIN 835	М16 в алюминии → ввинчивание 24–32 мм
Магний, цинк, мягкие металлы	2d — 2.5d	DIN 835 или изготовление по заказу	М16 в магнии → ввинчивание 32–40 мм
Пластик, стеклопластик	2.5d — 3d	Спецшпильки с крупным шагом резьбы	Обязательная проверка на вырыв при проектировании
Чугун с шаровидным графитом	1.5d	DIN 939	Повышенный риск трещин при перетяжке

🚫 Критическая ошибка: 1d в алюминии

Ввинчивание шпильки DIN 938 (конец 1d) в алюминиевый корпус — одна из самых частых причин вырыва. Алюминий имеет предел прочности в 3–5 раз ниже стали. Для алюминия всегда применяйте DIN 939 (конец 1.25d) или DIN 835 (конец 2d). При шпильке М10 в алюминии — глубина ввинчивания минимум 15–20 мм, а не 10 мм.

Когда выбирать болт, а когда шпильку: сводная таблица

Болт — когда выбирать	Шпилька — когда выбирать
Соединение двух или более деталей сквозным отверстием	Частая разборка (обслуживание, ремонт): гайка, а не резьба корпуса
Однократный или редкий монтаж (менее 20 циклов)	Глухое отверстие в массивном корпусе (двигатель, редуктор, клапан)
Нет места для размещения шпильки и двух гаек	Нет места для головки болта над поверхностью детали
Материал детали не выдерживает повторного ввинчивания	Фланцевые соединения под давлением (трубопроводы, компрессоры)
Лёгкие и средние конструкции без температурных циклов	Высокая температура: тепловые циклы расшатывают болт, шпилька держит
Стандартное крепление без особых требований к точности	Точное позиционирование: шпилька остаётся в корпусе как направляющая
Бюджетные решения: болт дешевле шпильки + гайки	Снижение массы: отсутствие головки уменьшает массу на 10–15%
	Нефтегаз и химпром: специальные материалы и ГОСТ-нормы

5 типичных ошибок при замене болтов на шпильки

Ошибка	Последствие	Решение
Замена шпильки болтом в узле частой разборки	Резьба в корпусе (дорогом литье, двигателе) изнашивается за 10–15 циклов; ремонт дорогой	Оставить шпильку; при необходимости заменить только гайку (~30–50 раз дешевле)
Неверная глубина ввинчивания по материалу	Вырыв шпильки из корпуса под нагрузкой; при 1d в алюминии — риск срыва уже при монтаже	Соблюдать таблицу: сталь 1–1.25d, алюминий 1.5–2d, пластик 2.5–3d
Использование DIN 975 вместо DIN 938/939 в корпусных соединениях	DIN 975 не имеет чётко выделенного ввинчиваемого конца; резьба по всей длине снижает стабильность	DIN 975 — только для подвесок и наращивания; для корпусов — DIN 938, 939, 835
Затяжка гайки без фиксации шпильки в корпусе	Шпилька проворачивается вместе с гайкой — резьба корпуса срывается без нагрузки	Использовать контргайку или втулку на ввинчиваемом конце; или специальный ключ
Одинаковый момент затяжки для болтов и шпилек без пересчёта	Момент для болта учитывает трение под головкой; у шпильки этого нет — реальный натяг выше	Момент затяжки шпильки ≈ 0.85 × момент болта той же резьбы и класса прочности

✅ Итоговое правило

Шпилька — это не «другая версия болта». Это другая инженерная концепция: болт соединяет, шпилька — фиксирует в корпусе и принимает на себя все циклы разборки. Правильный выбор между ними определяется одним вопросом: сколько раз будет разбираться это соединение и из какого материала сделан корпус с резьбой?
