Коли використовувати шпильки замість болтів

Все про кріпеж • Керівництво спеціаліста

Болт і шпилька вирішують одне завдання — з'єднати деталі. Але механіка з'єднання принципово різниться, і в половині випадків неправильний вибір між ними призводить до передчасного зносу різьби корпусу, зайвих перебирань або аварійних відмов.

У цій статті — конкретні інженерні критерії вибору, порівняльна таблиця за 11 параметрами, класифікація стандартів шпильок DIN та ГОСТ, таблиця глибини ввинчування за матеріалом корпусу та 5 монтажних помилок, які дорого обходяться.

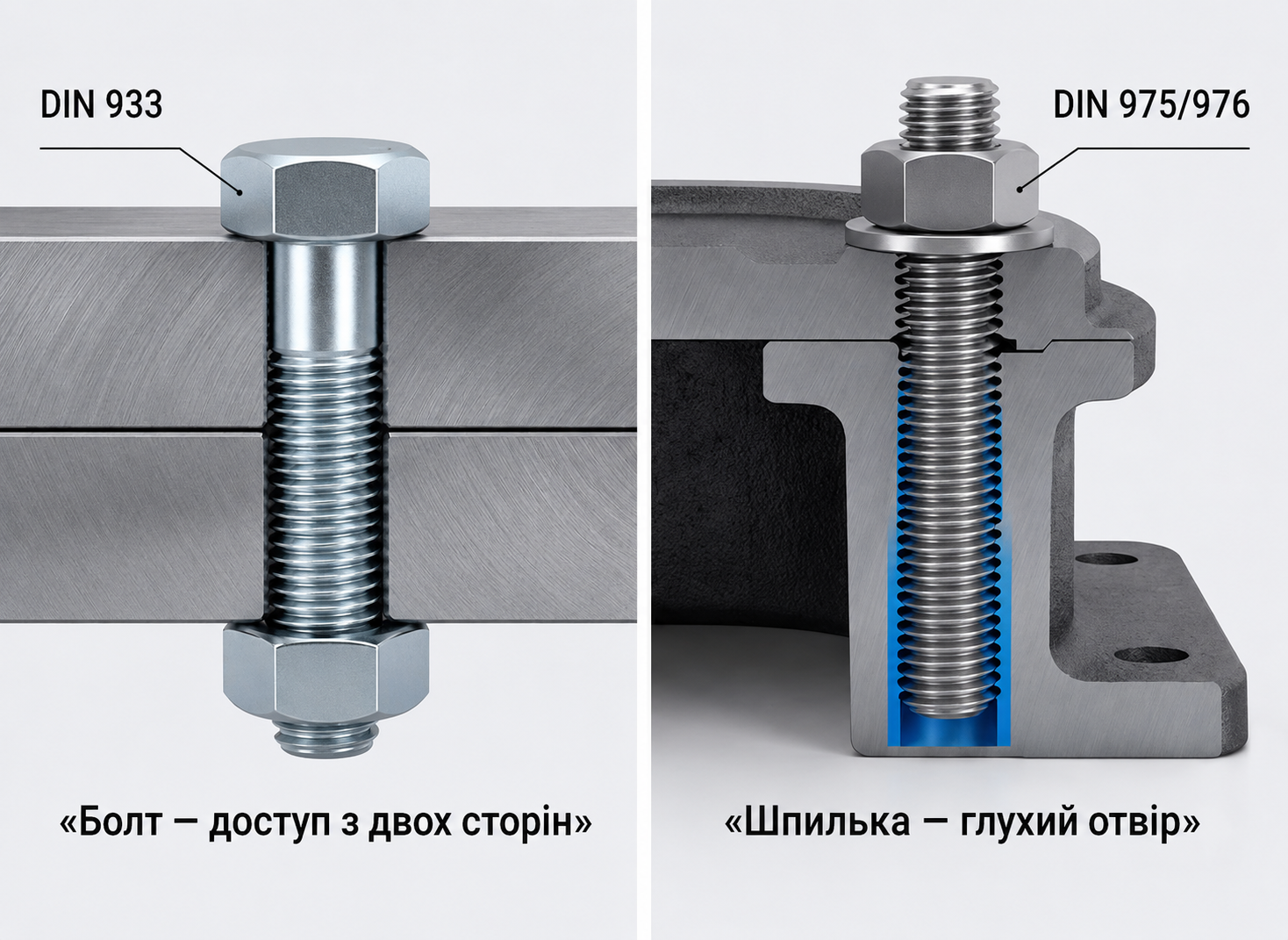

Конструктивна відмінність: болт vs шпилька

Болт

Стержень з головкою на одному кінці та різьбою на іншому (повною — DIN 933, або частковою — DIN 931). Затяжка відбувається обертанням головки; зусилля затяжки створюється тертям як під головкою, так і в різьбі. Для встановлення потрібен або наскрізний отвір в обох деталях (з гайкою), або різьбовий отвір в одній з деталей.

Шпилька

Циліндричний стержень без головки з різьбою на обох кінцях. Ввинчуваний кінець (посадковий) постійно зафіксований у корпусі — його довжина залежить від матеріалу корпусу та стандарту (1d, 1.25d або 2d). Гайковий кінець виступає назовні та приймає гайку, яку замінюють при розбиранні, не зачіпаючи різьбу корпусу.

Ключовий інженерний наслідок: при розбиранні з'єднання зношується гайка, а не різьба у дорогому корпусі. Це принципова перевага у вузлах із частим обслуговуванням.

Порівняльна таблиця: болт vs шпилька (11 параметрів)

Параметр	Болт	Шпилька
Конструкція	Стержень із головкою та різьбою на одному кінці	Стержень без головки, різьба на обох кінцях
Головка / захоплення	Шестигранна / кругла / циліндрична головка	Немає головки — затяжка гайками з двох сторін
Монтаж	Вкручується або проходить крізь наскрізний отвір	Одним кінцем вкручується у корпус, другим — гайка
Наскрізний отвір	Обов'язковий в обох деталях (або різьбовий в одній)	Не потрібен — достатньо глухого різьбового отвору
Місце для головки	Необхідне — виступ над поверхнею	Не потрібне — поверхня залишається рівною
Частота розбирання	До ~20–50 циклів без знос різьби корпусу	Зношується гайка на шпильці, корпус захищений
Точність позиціювання	Знімається разом з деталлю	Залишається у корпусі як спрямовуюча при монтажі
Маса конструкції	Більша — головка + стержень	Менша на 10–15% за рахунок відсутності головки
Типові DIN/ГОСТ	DIN 931, DIN 933, ISO 4014, ISO 4017	DIN 938, DIN 939, DIN 975, DIN 976, ГОСТ 22032–22040
Класи міцності	4.6 — 12.9, A2, A4	4.6 — 12.9, A2, A4
Типові застосування	Загальне машинобудування, металоконструкції	Двигуни, фланці, компресори, нефтегаз, часте розбирання

7 ситуацій, коли шпилька краща за болт

1. Часте розбирання вузла

Кожного разу, коли болт вкручується в корпус і викручується, різьба в корпусі зношується. Після 15–20 циклів різьба в алюмінієвому картері або чавунному блоці починає «брати» — момент затяжки не досягається. Шпилька залишається в корпусі постійно; замінюється лише гайка.

2. Глухий отвір у масивному корпусі

Коли одна деталь занадто товста і робити наскрізний отвір конструктивно неможливо або небажано (втрата жорсткості, потрапляння олії, води), шпилька ввинчується у глухе різьбове гніздо. Болт у такій ситуації непридатний — йому немає куди вийти зі зворотного боку.

3. Немає місця для головки болта

У стиснених просторах (газові клапани, кришки компресорів, насосні фланці) відсутній зазор для ключа над головкою болта. Шпилька займає лише діаметр різьби і дозволяє затягувати гайку там, де є хоча б мінімальний доступ.

4. Фланцеві з'єднання під тиском

Трубопровідні фланці, кришки реакторів, корпуси насосів — класична область застосування шпильок. Шпилька одночасно служить напрямною при суміщенні фланців і забезпечує рівномірний попередній натяг по всьому периметру.

5. Високотемпературні з'єднання

При теплових циклах (нагрів/охолодження) болт з головкою зазнає додаткових напружень біля основи головки — концентратор. Шпилька працює як чистий розтягнутий стержень без концентраторів, що збільшує втомний ресурс при циклічних температурних навантаженнях.

6. Зменшення маси конструкції

В авіаційній техніці, легкових автомобілях та мотоциклах кожен грам важливий. Шпилька без головки легша за болт того ж діаметра та довжини на 10–15%. При великій кількості точок кріплення економія відчутна.

7. Точне позиціювання кришок та фланців

Шпильки, постійно зафіксовані в корпусі, служать напрямними при надяганні кришки. Без шпильок потрібно утримувати важку кришку на вазі та одночасно суміщати отвори — трудомістко та небезпечно при великих складаннях.

💡 Правило вибору однією фразою

Якщо з'єднання розбирають більше 10–15 разів за термін служби — шпилька. Якщо деталь одноразова або розбирання рідке — болт. Якщо корпус з м'якого металу (алюміній, магній) — шпилька, навіть при рідкому розбиранні.

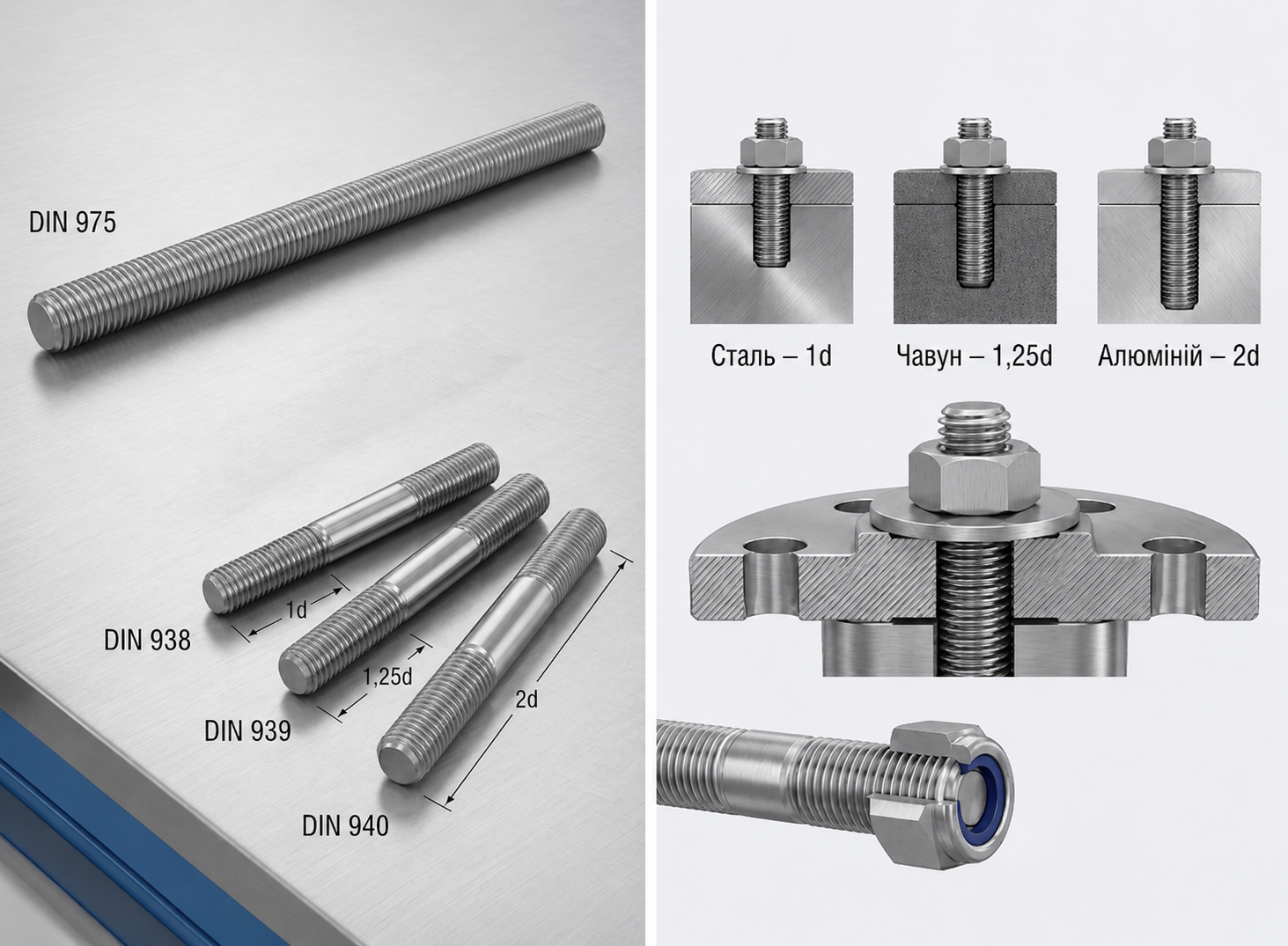

Види шпильок та стандарти DIN/ГОСТ

Вибір стандарту шпильки визначається матеріалом корпусу та умовами роботи. Головний параметр — довжина ввинчуваного кінця, яка виражається в діаметрах різьби (d):

DIN 938 / ГОСТ 22032: ввинчуваний кінець 1d — для сталевих та чавунних корпусів високої міцності

DIN 939 / ГОСТ 22034: ввинчуваний кінець 1.25d — для корпусів середньої міцності, алюмінієвих сплавів

DIN 835: ввинчуваний кінець 2d — для м'яких металів: чавун, алюміній, мідні сплави

DIN 975 / DIN 976: повна різьба по всій довжині — для підвісних конструкцій, нарощування, вентиляції

Стандарт	Ввинч. кінець	Діаметри	Довжини	Застосування
DIN 938	≈ 1d	М3–М52	12–200 мм	Загальне машинобудування; сталь, ввинчуваний кінець = 1 діаметр
DIN 939	≈ 1.25d	М4–М24	12–400 мм	Підвищена міцність ввинчування; кінець 1.25d для м'яких матеріалів
DIN 835	≈ 2d	М3–М48	12–300 мм	Важке машинобудування; 2d-кінець для чавуну і кольорових металів
DIN 975	Повна	М2–М52	1 м / 2 м	Підвісні конструкції, вентиляція, наращування; різьба по всій довжині
DIN 976	Повна або часткова	М2–М72	5–3000 мм	Універсальна; широкий діапазон довжин і класів (4.8–12.9)
ГОСТ 22032	≈ 1d	М3–М48	8–300 мм	Аналог DIN 938; клас точності B
ГОСТ 22034	≈ 1.25d	М3–М48	8–300 мм	Аналог DIN 939; кінець 1.25d

Глибина ввинчування шпильки за матеріалом корпусу

Глибина ввинчування — параметр, що найчастіше порушується при монтажі шпильок. Недостатня глибина призводить до вириву під навантаженням; надмірна — до тріщин у крихких матеріалах. Стандартні значення:

Матеріал корпусу	Глибина ввинч.	Стандарт	Приклад / примітка
Сталь, чавун (висока міцність)	1d — 1.25d	DIN 938 / DIN 939	М16 в сталі → ввинчування 16–20 мм
Алюміній, мідь, бронза	1.5d — 2d	DIN 939 / DIN 835	М16 в алюмінії → ввинчування 24–32 мм
Магній, цинк, м'які метали	2d — 2.5d	DIN 835 або виготовлення на замовлення	М16 в магнії → ввинчування 32–40 мм
Пластик, склопластик	2.5d — 3d	Спецшпильки з великим кроком різьби	Обов'язкова перевірка на вирив при проєктуванні
Чавун з кулеподібним графітом	1.5d	DIN 939	Підвищений ризик розтріскування при перетяжці

🚫 Критична помилка: 1d в алюмінії

Ввинчування шпильки DIN 938 (кінець 1d) в алюмінієвий корпус — одна з найчастіших причин вириву. Алюміній має межу міцності у 3–5 разів нижчу за сталь. Для алюмінію завжди застосовуйте DIN 939 (кінець 1.25d) або DIN 835 (кінець 2d). При шпильці М10 в алюмінії — глибина ввинчування мінімум 15–20 мм, а не 10 мм.

Коли обирати болт, а коли шпильку: зведена таблиця

Болт — коли обирати	Шпилька — коли обирати
З'єднання двох або більше деталей наскрізним отвором	Часте розбирання (обслуговування, ремонт): гайка, а не різьба корпусу
Одноразовий або рідкісний монтаж (менш ніж 20 циклів)	Глухий отвір у масивному корпусі (двигун, редуктор, клапан)
Немає місця для розміщення шпильки та двох гайок	Немає місця для головки болта над поверхнею деталі
Матеріал деталі не витримує повторного ввинчування	Фланцеві з'єднання під тиском (трубопроводи, компресори)
Легкі та середні конструкції без температурних циклів	Висока температура: теплові цикли розхитують болт, шпилька тримає
Стандартне кріплення без особливих вимог до точності	Точне позиціювання: шпилька залишається у корпусі як напрямна
Бюджетні рішення: болт дешевший за шпильку + гайку	Зменшення маси: відсутність головки зменшує масу на 10–15%
	Нафтогазова та хімічна промисловість: ГОСТ і спецматеріали

5 типових помилок при заміні болтів на шпильки

Помилка	Наслідок	Рішення
Заміна шпильки болтом у вузлі частого розбирання	Різьба у корпусі (дорогому литті, двигуні) зношується за 10–15 циклів; ремонт дорогий	Залишити шпильку; при необхідності замінити лише гайку (~30–50 раз дешевше)
Неправильна глибина ввинчування за матеріалом	Вирив шпильки з корпусу під навантаженням; при 1d в алюмінії — ризик зриву вже при монтажі	Дотримуватись таблиці: сталь 1–1.25d, алюміній 1.5–2d, пластик 2.5–3d
Використання DIN 975 замість DIN 938/939 у корпусних з'єднаннях	DIN 975 не має чітко відокремленого ввинчуваного кінця; різьба по всій довжині знижує стабільність	DIN 975 — лише для підвісок та наращування; для корпусів — DIN 938, 939, 835
Затяжка гайки без фіксації шпильки у корпусі	Шпилька провертається разом з гайкою — різьба корпусу зривається без навантаження	Використовувати контргайку або втулку на ввинчуваному кінці; або спеціальний ключ
Однакова затяжка для болтів і шпильок без перерахунку	Момент для болта враховує тертя під головкою; у шпильці цього немає — реальний натяг вищий	Момент затяжки шпильки ≈ 0.85 × момент болта тієї ж різьби і класу міцності

✅ Підсумкове правило

Шпилька — це не «інша версія болта». Це інша інженерна концепція: болт з'єднує, шпилька — фіксується у корпусі та бере на себе всі цикли розбирання. Правильний вибір між ними визначається одним питанням: скільки разів розбиратиметься це з'єднання і з якого матеріалу зроблений корпус з різьбою?
