Как выбрать крепёж для распределительных щитов



Распределительный щит — это центр управления электроэнергией в доме, офисе или промышленном здании. Он содержит автоматические выключатели, устройства защитного отключения (УЗО), клеммные блоки, DIN-рейки, нулевые и заземляющие шины. Неправильный крепёж — это не только риск упавшего щита: перекосы, ослабление контактов, нарушение герметичности и опасные ситуации при коротком замыкании — всё это следствие ошибок при выборе крепёжных элементов.

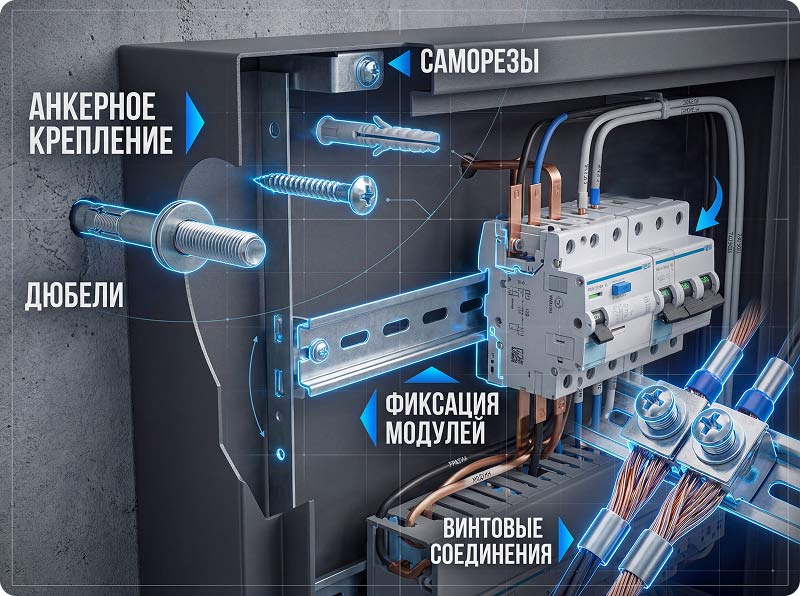

В статье разбираем все зоны, где в распределительном щите важен крепёж: от анкерного крепления корпуса к стене до винтов на DIN-рейках и болтов на шинах заземления.





Что такое распределительный щит и типы корпусов



Корпус РЩ может быть трёх типов, каждый из которых предъявляет свои требования к крепежу:



• Навесной: крепится непосредственно к стене через монтажные отверстия в задней стенке. Основная нагрузка — масса щита плюс кабели.



• Встраиваемый: монтируется в нишу в стене. Крепление — через фланцы по периметру рамки. Требует точной подготовки ниши.



• Уличный / влагозащищённый (IP44 и выше): повышенные требования к материалу крепежа — нержавеющая сталь или специальное покрытие для стойкости к влаге и перепадам температур.

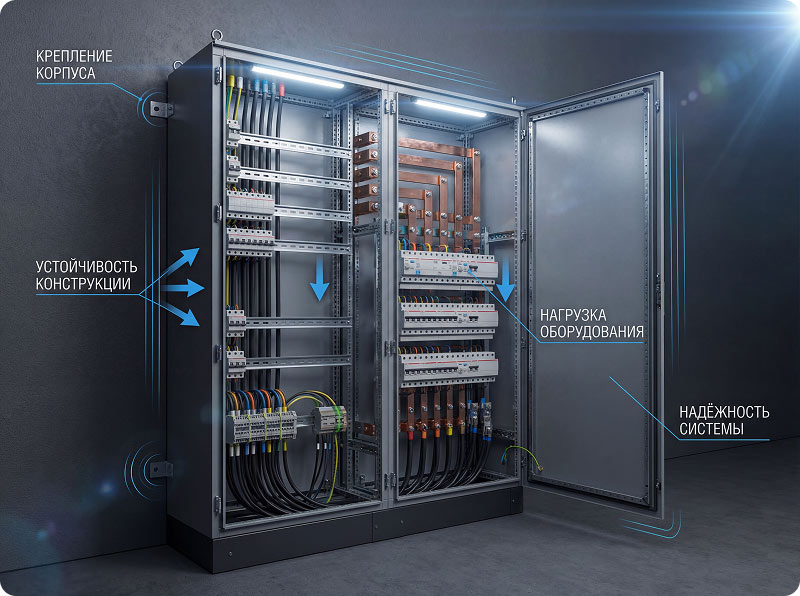

Крепление корпуса щита к стене



Выбор крепежа определяется двумя факторами: материалом основания и массой щита с кабельной нагрузкой. Минимальное количество точек крепления — 4, для тяжёлых щитов (> 15 кг) — 6 и более.







Для встраиваемого щита в тонкой гипсокартонной стене требуется установка крепёжных панелей или усиленных анкеров в металлостоечный каркас, а не обычных дюбелей. РЩ массой более 5 кг на ГКЛ без каркаса — прямое нарушение требований безопасности.





Внутренний крепёж: DIN-рейки, шины и монтажные элементы



Внутри распределительного щита компоненты фиксируются на стандартном металлическом профиле DIN-рейке шириной 35 мм (EN 60715). Помимо модульных защёлок, используется резьбовой крепёж для фиксации самой рейки, шин и монтажных пластин.





Шина заземления PE — критически важный элемент. Болт PE-шины должен иметь зубчатую шайбу DIN 6797, которая прорезает лакокрасочное покрытие корпуса и обеспечивает надёжный металлический контакт. Без неё цепь заземления может оказаться ненадёжной даже при затянутом болте.





Стандарты резьбы и размеры крепежа





Вся резьба в РЩ метрическая по ISO 262 / DIN 13. Шаговые ряды стандартизированы, что обеспечивает взаимозаменяемость крепежа разных производителей.









Требования по степени защиты IP



Степень защиты корпуса РЩ (IP по IEC 60529) напрямую определяет требования к материалу крепёжных элементов: чем выше IP, тем выше должна быть коррозионная стойкость крепежа.









Особенности монтажа







Затяжка резьбовых соединений



Перетяжка — одна из частых ошибок при монтаже РЩ. Тонкая листовая сталь корпуса и DIN-рейки деформируется при превышении допустимого момента. Рекомендуемые моменты затяжки:



• М3: 0,5–0,6 Н·м



• М4: 1,0–1,2 Н·м



• М5: 2,0–2,5 Н·м



• М6: 3,5–4,5 Н·м





Контровка и самостопорение



В щитах, расположенных рядом с источниками вибрации (насосы, лифтовое оборудование, производственные линии), обязательно применять самостопорящиеся элементы:



• контргайки DIN 980 или гайки с нейлоновым кольцом DIN 985 — для болтовых соединений;



• стопорные шайбы DIN 127 (пружинные) или DIN 6797 (зубчатые) — под гайки и головки болтов;



• фиксатор резьбы средней фиксации (аналог Loctite 243) — для мелких винтов М3–М4.





Заземление корпуса



По ПУЭ 1.7.139 все металлические части электрооборудования должны быть надёжно заземлены. В РЩ это реализуется через болт М5–М6 с зубчатой шайбой DIN 6797, ввинченный в специально предусмотренное резьбовое отверстие корпуса. Провод заземления фиксируется кабельным наконечником под этот же болт.





Практические советы



• Используйте нержавеющий крепёж A2 внутри щитов с IP44 и выше: оцинкованный крепёж в условиях постоянной влажности даёт следы ржавчины уже через сезон.



• Не заменяйте болты на DIN-рейке саморезами: саморез не обеспечивает стабильного момента затяжки и может прослабиться при вибрации.



• Применяйте зубчатые шайбы DIN 6797 на всех заземляющих соединениях: они прорезают окрашенную поверхность и гарантируют электрический контакт.



• При монтаже тяжёлых щитов (> 10 кг) в бетон используйте минимум 4 анкера М8: каждый должен воспринимать нагрузку с запасом × 3 к расчётной.



• Для уличных щитов — только нержавеющий крепёж A4 или горячеоцинкованный: цинковое электролитическое покрытие деградирует за 2–3 уличных сезона.

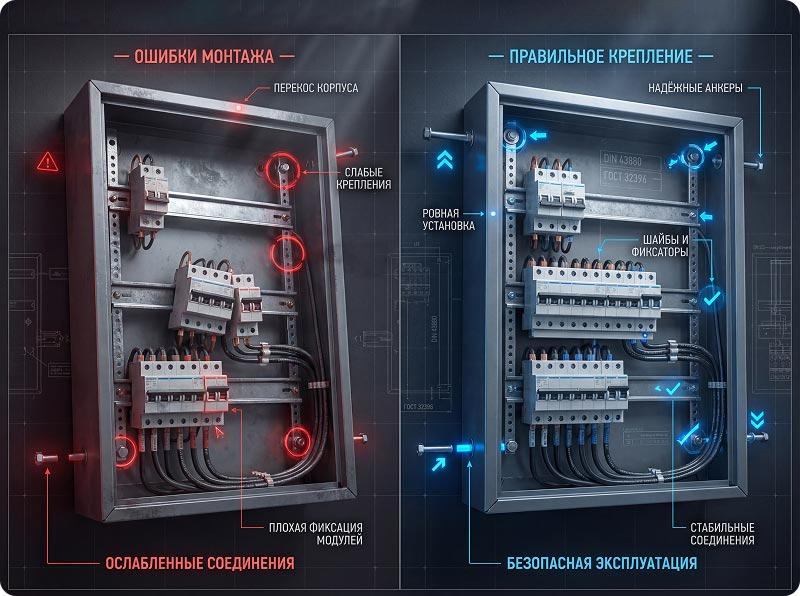

Типичные ошибки при монтаже РЩ







Правильный крепёж в распределительном щите — это вопрос не только механической надёжности, но и электробезопасности. Ненадёжное заземление из-за неправильно подобранной шайбы или вырванный щит из газобетонной стены — последствия, несопоставимые по стоимости с разницей в цене «правильного» и «неправильного» крепежа.
