Як вибрати кріплення для розподільних щитів



Розподільний щит — це центр управління електроенергією в будинку, офісі або промисловій будівлі. Він містить автоматичні вимикачі, пристрої захисного відключення (ПЗВ), клемні блоки, DIN-рейки, нульові та заземлювальні шини. Неправильне кріплення — це не лише ризик щита, що впав: перекоси, ослаблення контактів, порушення герметичності та небезпечні ситуації при короткому замиканні — все це наслідки помилок при виборі кріпильних елементів.



У статті розбираємо всі зони, де в розподільному щиті важливе кріплення: від анкерного кріплення корпусу до стіни до гвинтів на DIN-рейках та болтів на шинах заземлення.

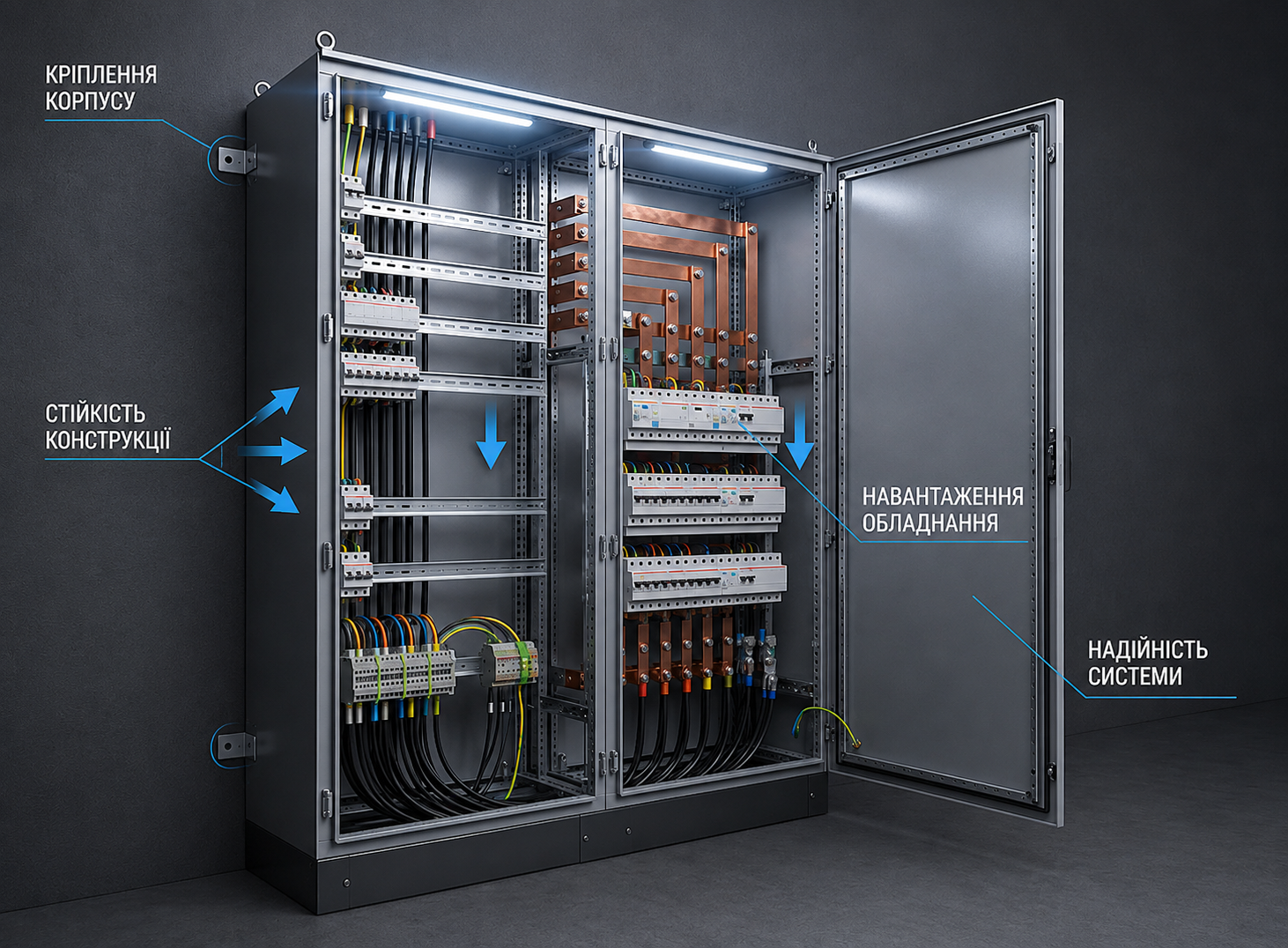

Що таке розподільний щит і типи корпусів



Корпус РЩ може бути трьох типів, кожен з яких висуває свої вимоги до кріплення:



• Навісний: кріпиться безпосередньо до стіни через монтажні отвори в задній стінці. Основне навантаження — маса щита плюс кабелі.



• Вбудований: монтується в нішу у стіні. Кріплення — через фланці по периметру рамки. Потребує точної підготовки ніші.



• Вуличний / вологозахищений (IP44 і вище): підвищені вимоги до матеріалу кріплення — нержавіюча сталь або спеціальне покриття для стійкості до вологи та перепадів температур.

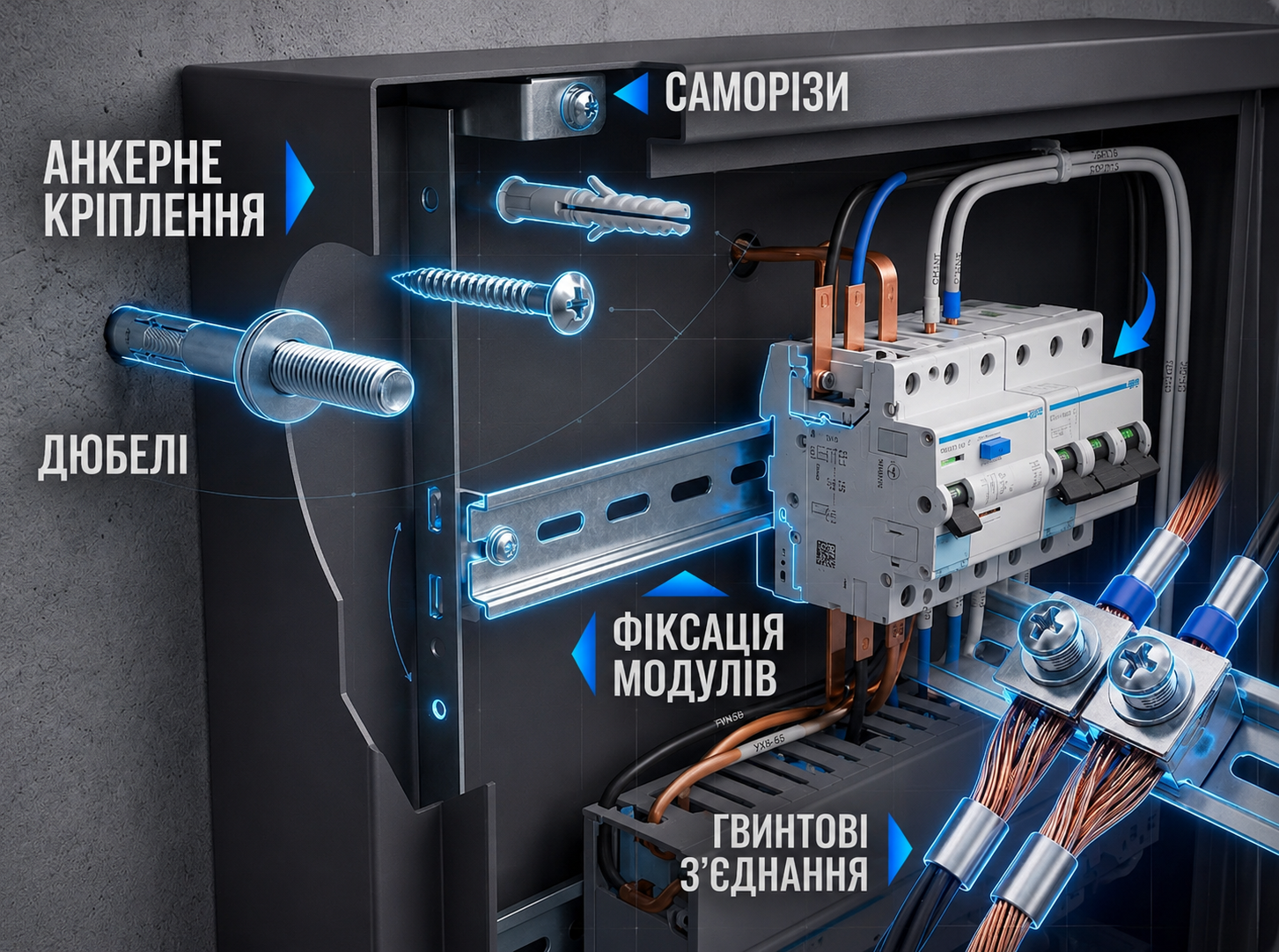

Кріплення корпусу щита до стіни



Вибір кріплення визначається двома факторами: матеріалом основи та масою щита з кабельним навантаженням. Мінімальна кількість точок кріплення — 4, для важких щитів (> 15 кг) — 6 і більше.





Для вбудованого щита в тонкій гіпсокартонній стіні потрібне встановлення кріпильних панелей або посилених анкерів у металостійковий каркас, а не звичайних дюбелів. РЩ масою понад 5 кг на ГКЛ без каркасу — пряме порушення вимог безпеки.





Внутрішнє кріплення: DIN-рейки, шини та монтажні елементи



Всередині розподільного щита компоненти фіксуються на стандартному металевому профілі DIN-рейці шириною 35 мм (EN 60715). Крім модульних защіпок, використовується різьбове кріплення для фіксації самої рейки, шин та монтажних пластин.





Шина заземлення PE — критично важливий елемент. Болт PE-шини повинен мати зубчасту шайбу DIN 6797, яка прорізає лакофарбове покриття корпусу та забезпечує надійний металевий контакт. Без неї ланцюг заземлення може виявитися ненадійним навіть при затягнутому болті.





Стандарти різьби та розміри кріплення





Вся різьба в РЩ метрична за ISO 262 / DIN 13. Крокові ряди стандартизовані, що забезпечує взаємозамінність кріплення різних виробників.









Вимоги за ступенем захисту IP



Ступінь захисту корпусу РЩ (IP за IEC 60529) безпосередньо визначає вимоги до матеріалу кріпильних елементів: чим вище IP, тим вища повинна бути корозійна стійкість кріплення.









Особливості монтажу







Затяжка різьбових з'єднань



Перетягування — одна з частих помилок при монтажі РЩ. Тонкий листовий метал корпусу та DIN-рейки деформується при перевищенні допустимого моменту. Рекомендовані моменти затяжки:



• М3: 0,5–0,6 Н·м



• М4: 1,0–1,2 Н·м



• М5: 2,0–2,5 Н·м



• М6: 3,5–4,5 Н·м



Контрування та самостопоріння



У щитах поруч із джерелами вібрації (насоси, ліфтове обладнання, виробничі лінії) обов'язково застосовувати самостопорні елементи:



• контргайки DIN 980 або гайки з нейлоновим кільцем DIN 985 — для болтових з'єднань;



• стопорні шайби DIN 127 (пружинні) або DIN 6797 (зубчасті) — під гайки та головки болтів;



• фіксатор різьби середньої фіксації (аналог Loctite 243) — для дрібних гвинтів М3–М4.



Заземлення корпусу



Відповідно до ПУЕ 1.7.139 всі металеві частини електрообладнання повинні бути надійно заземлені. В РЩ це реалізується через болт М5–М6 із зубчастою шайбою DIN 6797, вгвинченим у спеціально передбачений різьбовий отвір корпусу. Провід заземлення фіксується кабельним наконечником під цей же болт.





Практичні поради



• Використовуйте нержавіюче кріплення A2 всередині щитів з IP44 і вище: оцинковане кріплення в умовах постійної вологості дає сліди іржі вже через сезон.



• Не замінюйте болти на DIN-рейці саморізами: саморіз не забезпечує стабільного моменту затяжки і може ослабнути при вібрації.



• Застосовуйте зубчасті шайби DIN 6797 на всіх заземлювальних з'єднаннях: вони прорізають пофарбовану поверхню та гарантують електричний контакт.



• При монтажі важких щитів (> 10 кг) у бетон використовуйте мінімум 4 анкери М8: кожен повинен сприймати навантаження із запасом × 3 до розрахункового.



• Для вуличних щитів — тільки нержавіюче кріплення A4 або гарячеоцинковане: цинкове електролітичне покриття деградує за 2–3 вуличних сезони.

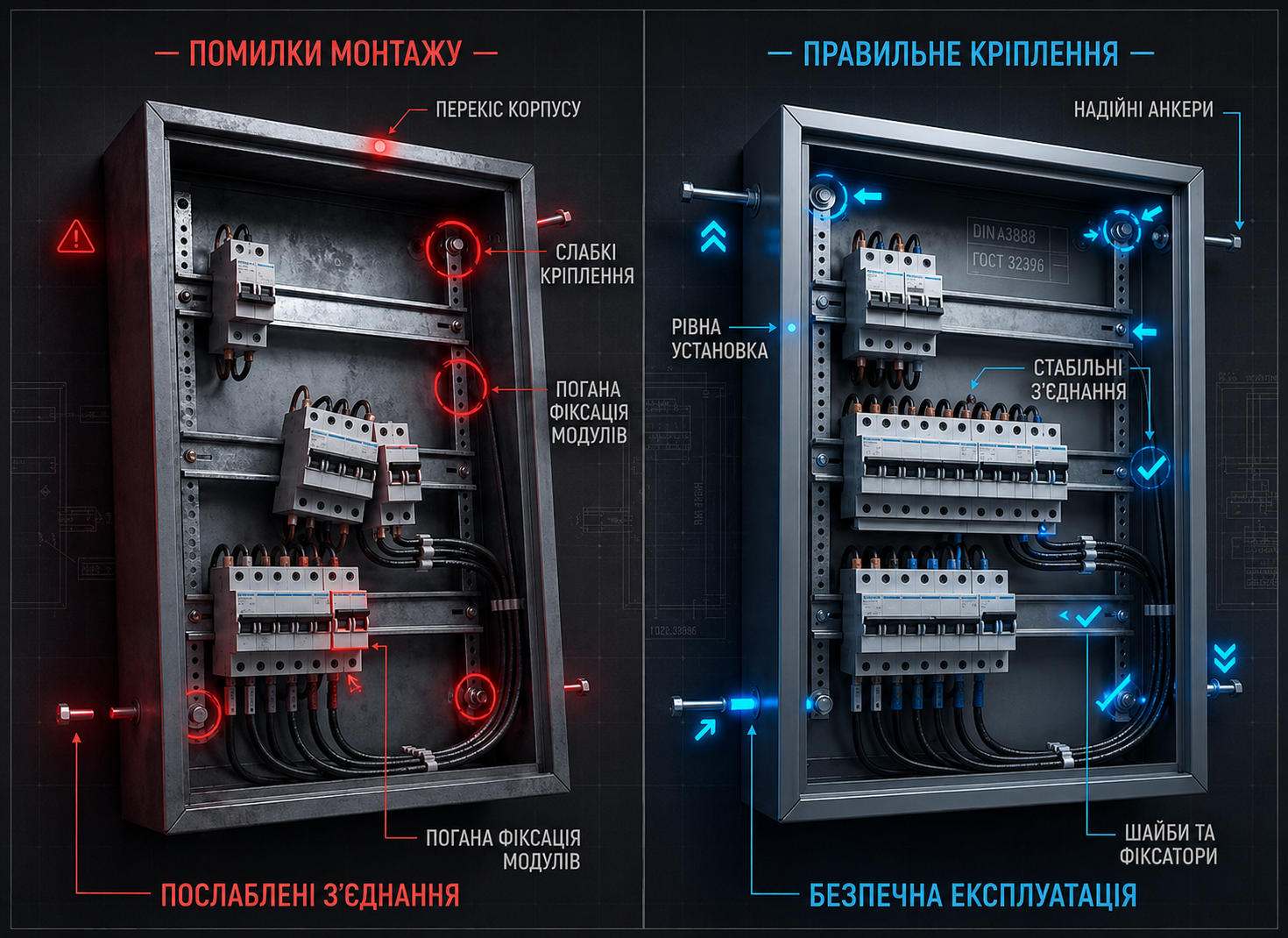

Типові помилки при монтажі РЩ





Правильне кріплення в розподільному щиті — це питання не лише механічної надійності, а й електробезпеки. Ненадійне заземлення через неправильно підібрану шайбу або вирваний щит із газобетонної стіни — наслідки, незіставні за вартістю з різницею в ціні «правильного» та «неправильного» кріплення.
