Крепёж для буровых установок: требования, материалы, стандарты

Всё о крепеже • Нефтегазовая промышленность

Буровые установки — это суровая техника, работающая в экстремальных условиях: на море, в пустыне, в вечной мерзлоте. Их надёжность, безопасность и срок службы зависят не только от двигателей или буровых штанг, но и от крепежа. На первый взгляд — простые болты, гайки и шпильки. На практике — ошибка в подборе крепежа может привести к катастрофическому разрушению узла, аварийному выбросу и человеческим жертвам.

В этой статье — инженерные требования к крепежу буровых установок, таблица условий эксплуатации с требованиями к классу прочности и материалу, карта крепежных узлов БУ от фундамента до превентора и 6 критических ошибок, каждая из которых может стоить жизни.

Почему крепёж для буровых — это особая категория

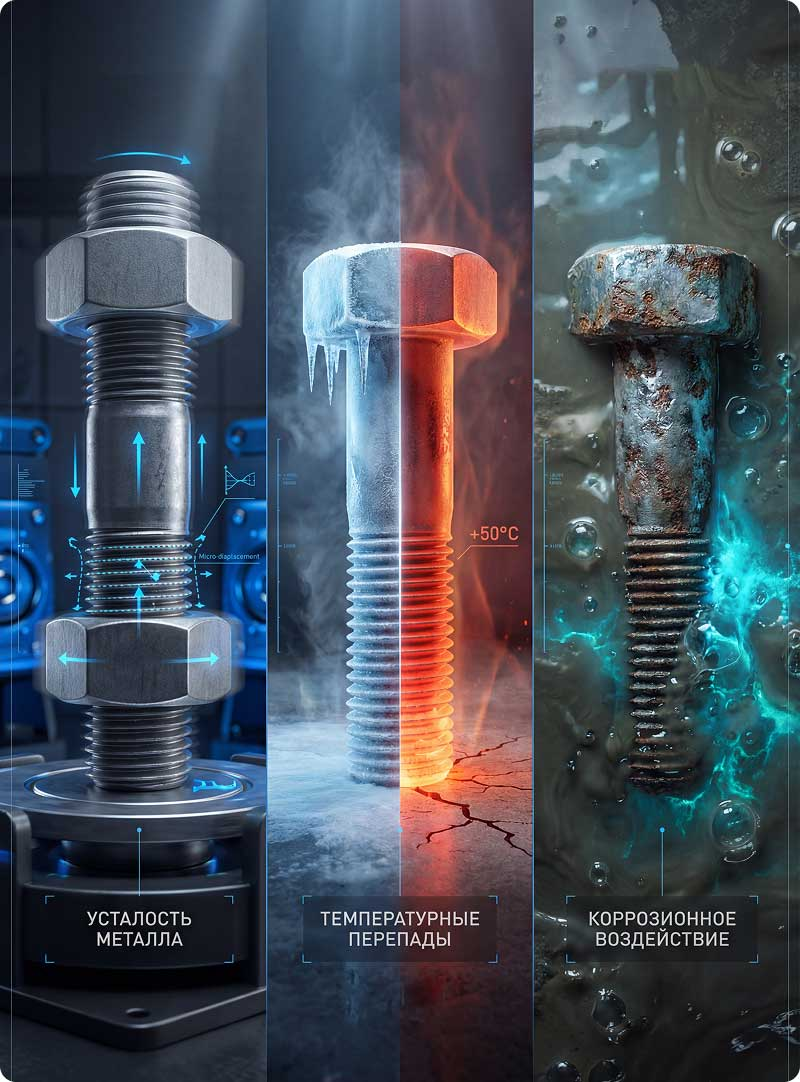

Три фактора отличают буровой крепёж от промышленного стандарта:

1. Вибрация — враг любого резьбового соединения

При вращении бурильной колонны (60–200 об/мин) и работе гидравлических насосов (1–10 Гц) все резьбовые соединения подвергаются знакопеременным поперечным нагрузкам. Именно они, а не осевые усилия затяжки, являются главной причиной самоотвинчивания. Стандартная гайка DIN 934 может потерять преднатяг за 50–200 вибрационных циклов (эффект Юнкера). На буровой при 100 об/мин ротора это — менее двух минут.

2. H₂S — тихий убийца высокопрочного крепежа

Сероводород, присутствующий во многих пластовых флюидах, вызывает сульфидное растрескивание под напряжением (SSC — Sulfide Stress Cracking). Механизм: атомарный водород, выделяющийся при коррозии в H₂S-среде, проникает в металл и вызывает хрупкое разрушение — без предварительной деформации и без предупреждения. Критически опасны болты и шпильки класса 10.9 и 12.9, твёрдость которых превышает 22 HRC. Стандарт NACE MR0175 (ГОСТ Р 53678) запрещает их применение в сероводородосодержащих средах.

3. Арктика — предел для стандартных марок стали

Большинство высокопрочных сталей (40Х, 30ХГСА класса 12.9) имеют порог хладноломкости в диапазоне от −30 до −40°C. При температурах вечной мерзлоты (до −50°C) ударная вязкость падает ниже критической (27 Дж/см²), и болт разрушается внезапно при штатной нагрузке. Требование: KCU ≥ 60 Дж/см² при рабочей температуре — обязательный параметр в сертификате.

Условия эксплуатации и требования к крепежу

Условие работы	Тип опасности	Требование к крепежу	Критическое примечание
Вибрация (буровая колонна, гидравлика)	Циклические нагрузки → усталостное разрушение	Класс 10.9–12.9; стопорные шайбы Nord-Lock или DIN 985	Обычная гайка DIN 934 откручивается за 1–3 смены
Арктика / вечная мерзлота	t° до –50°C → хрупкое разрушение	Сталь 09Г2С, 12Х18Н10Т; KCU ≥ 60 Дж/см²	Класс 12.9 из «обычной» стали при –50°C — недопустимо
Пустыня / тропики	t° до +50°C, UV, песок	Класс 10.9–12.9; покрытие Dacromet или горячий цинк	Ни +50°C, ни мороз не снижают класс; опасность: коррозия
Морская (офшор)	Солёный туман, хлориды, влага	Нержавеющая A4 (AISI 316) или Duplex; катодная защита	A2 корродирует в морской воде за 3–5 л.; оцинков. — за 1–2 г.
H₂S (сероводород)	Водородное растрескивание под напряжением (SSC)	NACE MR0175 / ISO 15156: твёрдость ≤ 22 HRC; класс ≤ 8.8	Класс 10.9/12.9 в сероводороде → катастрофическое растрескивание
Буровой раствор, кислоты, щёлочи	Химическая коррозия	Нержавеющая Duplex или Inconel (ответственные узлы)	Подбор по хим. стойкости; ГОСТ Р 53678 (ISO 15156-2)
Ударные нагрузки (подъёмный механизм)	Пиковые перегрузки 5–10× от номинальной	Класс 12.9 + проверка CVN ≥ 47 Дж	Документальное подтверждение CVN в сертификате на партию

🚫 Абсолютный запрет: класс 10.9/12.9 при наличии H₂S

Сульфидное растрескивание происходит без предупреждения — визуально болт выглядит целым и имеет нормальный момент затяжки. Разрушение наступает внезапно под рабочей нагрузкой. Это наиболее опасный отказ в нефтегазовой промышленности. NACE MR0175 / ISO 15156 запрещают высокопрочный крепёж в зонах с H₂S. Нарушение — не техническая ошибка, а грубое нарушение промышленной безопасности.

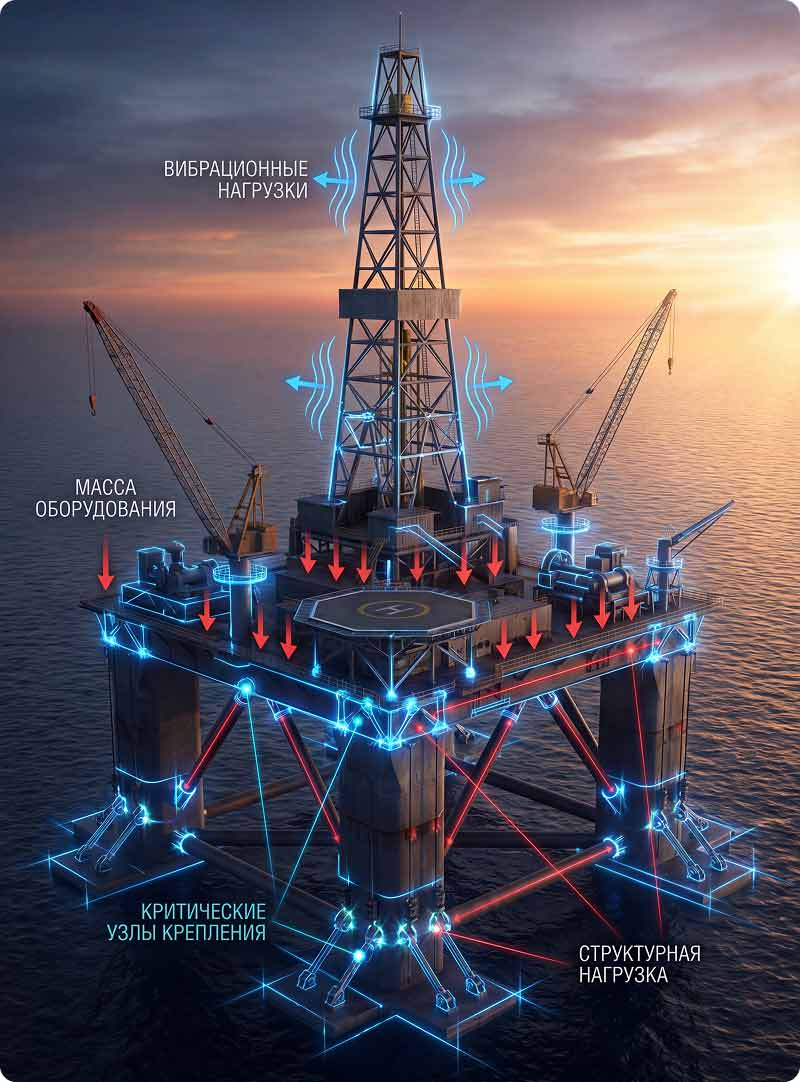

Крепёжные узлы буровой установки: от фундамента до превентора

Каждый узел буровой установки имеет свои специфические требования к крепежу, определяемые характером нагрузок, рабочей средой и нормативными документами. Отступление от требований в любом узле является нарушением промышленной безопасности.

Узел БУ	Крепёж	Материал	Требование	Примечание
Фланцевые соединения (ГОСТ 28919)	Шпилька ГОСТ 9066-75 + гайка ГОСТ 10605	М16–М56; класс 10.9; 40Х или 30ХГСА	Момент затяжки по таблице ГОСТ; равномерная крестообразная затяжка	Проверка момента после 1-й смены под давлением
Ротор (подроторный стол)	Болт М24–М36; класс 12.9	40ХНМА или 30ХГСА	Стопорная шайба Nord-Lock обязательна	Контроль момента после каждых 200 ч работы
Вышка / мачта	Болт М20–М48; класс 8.8–10.9	09Г2С (арктика) или 40Х	Антикоррозийное покрытие Dacromet или цинк-ламель	Несущая конструкция; обязателен расчёт на ветровую нагрузку
Буровые насосы (гидравлика)	Шпилька М24–М42; класс 10.9	40Х + термообработка	Уплотнение PTFE или паронит; смазка МоlyCote при затяжке	Предварительный натяг методом углового поворота
Подъёмная система (кронблок, крюк)	Болт М30–М56; класс 12.9 + сертификат CVN	30ХГСА или 35ХГСА	CVN ≥ 47 Дж при –40°C; PT-дефектоскопия	Ресурс подъёмного узла — 100 000 операций СПО
Превентор (ППВО)	Шпилька М30–М52; NACE MR0175	Класс ≤ 8.8; твёрдость ≤ 22 HRC	Запрещены 10.9 и 12.9 при H₂S; только HRC-контроль	После каждого опрессования — осмотр и замена подозрительных шпилек
Вертлюг / топ-драйв	Болт М20–М30; класс 10.9–12.9	40ХНМА или аналог	Динамическая балансировка; шпилька с мелким шагом резьбы	Мелкий шаг → меньший момент самоотвинчивания при вибрации
Основание (фундамент)	Анкерный болт М24–М48	09Г2С или 40Х	Химический или стержневой анкер в бетон/грунт	Несущая способность фундамента ≥ 3× от расчётной нагрузки

💡 Метод углового поворота vs контроль момента

Для ответственных фланцевых соединений (буровые насосы, ППВО) метод контроля момента даёт погрешность ±25–30% из-за изменчивости коэффициента трения. Метод углового поворота (затяжка до минимального момента, затем поворот на заданный угол 60°–120°) обеспечивает точность ±10%. Требуется при давлениях выше 35 МПа и для всех превенторных соединений.

Классы прочности и марки стали: выбор для буровых условий

Выбор класса прочности — первое и важнейшее решение при подборе крепежа для буровой. Таблица учитывает ограничения по H₂S (NACE MR0175), низкотемпературную стойкость и требования к ударной вязкости CVN.

Класс / марка	Rm	Re	Сталь	Применение и ограничения
8.8	800 МПа	640 МПа	40Х, 35	Стандарт общего машиностроения; подъёмные узлы (без H₂S); NACE-узлы в H₂S
10.9	1000 МПа	900 МПа	30ХГСА, 40Х	Насосы, ротор, фланцы под давлением; ЗАПРЕЩЁН при H₂S / SSC-среде
12.9	1220 МПа	1100 МПа	30ХГСА, 35ХГСА	Подъёмная система, критические узлы; только при t° > –40°C; ЗАПРЕЩЁН при H₂S
A2-70	700 МПа	450 МПа	AISI 304	Офшор, влага; малые нагрузки; не для H₂S-среды
A4-80	800 МПа	640 МПа	AISI 316	Офшор + хлориды + кислая pH; не для H₂S-среды
Класс NACE (≤22 HRC)	≤ 8.8	≤ 640	09Г2С или спец. сплавы	Единственно допустимый при наличии H₂S; HRC-контроль обязателен
Duplex / Inconel	Спец.	Спец.	2205, 625	Агрессивные среды; кислая H₂S+CO₂; высокая цена → только ответственные узлы

Защитные покрытия: ресурс и ограничения

Покрытие крепежа для буровых выбирают с учётом трёх факторов: совместимость с рабочей средой (H₂S, кислоты, хлориды), температурный диапазон и отсутствие водородного охрупчения при нанесении.

Покрытие	Толщина	Применение	Темп. диапазон	Примечание
Горячий цинк	80–100 мкм	Вышки, конструкции, анкеры	t° –50…+200°C	Не для резьб М < 16 — толщина искажает резьбу
Цинк-ламель (Dacromet)	5–10 мкм	Болты 10.9–12.9; все узлы	–50…+300°C	Не накапливает H₂ → безопасно для 12.9; ресурс 15–20 л.
Электрогальванический цинк	8–12 мкм	Узлы без H₂S в помещении	–30…+80°C	Опасность H₂-охрупчения для 10.9+ → обезгаживание обязательно
Кадмий	8–15 мкм	Авиация, морские узлы (старый стандарт)	–60…+300°C	Токсичен; ограничен в применении; замена — цинк-ламель
Фосфатирование + масло	5–8 мкм	Резьбовые соединения, фланцы	–40…+120°C	Временная защита; обязательна смазка при монтаже
Никелирование	15–25 мкм	Приборы, клапаны, точная механика	–200…+300°C	Высокая стоимость; декоративно-защитное назначение
Без покрытия (чёрный)	—	Детали под смазку, внутренние узлы	Любая	Хранить в сухом месте; смазать перед монтажем

📌 Почему Dacromet — предпочтительное покрытие для 10.9/12.9?

Электрогальваническое цинкование 10.9/12.9 требует обязательного обезгаживания (4–8 ч при 180–200°C), иначе H₂-охрупчение. На производстве это условие часто нарушается. Цинк-ламельное покрытие (Dacromet, Geomet) наносится без электролиза — водород не выделяется в принципе, риск охрупчения нулевой. Для болтов 10.9 и 12.9 в буровом оборудовании это покрытие является предпочтительным по умолчанию.

6 критических ошибок при выборе крепежа для буровых

Ошибка	Последствие	Решение
Класс 10.9 или 12.9 в зоне H₂S	Сульфидное растрескивание под напряжением (SSC) без предупреждения — внезапный хрупкий излом шпильки. Возможная авария и гибель людей	Только класс ≤ 8.8 (NACE MR0175); твёрдость ≤ 22 HRC; обязательный HRC-входной контроль каждой партии
Гальванический цинк на болтах 10.9/12.9 без обезгаживания	Водород при гальванике проникает в кристаллическую решётку → H₂-охрупчение → излом при затяжке или через 24–72 ч	После гальванического цинкования 10.9/12.9 — обезгаживание 4–8 ч при 180–200°C; или заменить покрытие на Dacromet (нет H₂)
Гайка DIN 934 без стопорения на вибрационном узле	Эффект Юнкера: знакопеременная поперечная нагрузка снимает предварительный натяг за 50–200 циклов → соединение становится подвижным	Nord-Lock или DIN 985 (нейлон) или DIN 980 (металлическая) — на всех резьбовых соединениях, подверженных вибрации
Сталь 40Х (класс 12.9) при t° –50°C	При низких температурах ударная вязкость 40Х резко падает ниже критической → хрупкое разрушение без предварительной деформации	Для t° < –40°C: сталь 09Г2С (KCU ≥ 60 Дж/см² при –60°C) или 12Х18Н10Т (аустенитная нержавейка)
Затяжка фланца без контроля момента / по очереди	Неравномерное распределение усилий затяжки: перекос фланца, повреждение уплотнения, утечка под давлением	Крестообразная поочерёдная затяжка в 3 этапа: 30% → 70% → 100% от номинального момента; проверка после 1-й смены под давлением
Несертифицированный крепёж «со склада»	Отсутствие сертификата и маркировки → нельзя подтвердить класс прочности и химсостав → риск аварии на буровой	Только сертифицированный крепёж с паспортом плавки; для ППВО и подъёмных узлов — партионный хим. и мех. анализ; входной контроль обязателен

✅ Чек-лист по крепежу для буровой установки

1. Наличие H₂S в флюиде → только класс ≤ 8.8, HRC ≤ 22, входной HRC-контроль каждой партии. 2. t° < –40°C → сталь 09Г2С или 12Х18Н10Т, KCU ≥ 60 Дж/см² в сертификате. 3. Вибрационные узлы → Nord-Lock или DIN 985/980, проверка момента каждые 200 ч. 4. Класс 10.9/12.9 → покрытие Dacromet (не гальванический цинк). 5. Фланцы под давлением → крестообразная затяжка в 3 этапа. 6. Только сертифицированный крепёж с паспортом плавки.
