Кріпеж для бурових установок: вимоги, матеріали, стандарти

Все про кріпеж • Нафтогазова промисловість

Бурові установки — це сувора техніка, що працює в екстремальних умовах: на морі, у пустелі, на вічній мерзлоті. Їх надійність, безпека та термін служби залежать не лише від двигунів або бурильних штанг, але й від кріпежу. На перший погляд — звичайні болти, гайки та шпильки. На практиці — помилка у підборі кріпежу може призвести до катастрофічного руйнування вузла, аварійного викиду та людських жертв.

У цій статті — інженерні вимоги до кріпежу бурових установок, таблиця умов експлуатації з вимогами до класу міцності та матеріалу, карта кріпежних вузлів БУ від фундаменту до превентора та 6 критичних помилок, кожна з яких може коштувати людського життя.

Чому кріпеж для бурових — це особлива категорія

Три фактори відрізняють буровий кріпеж від промислового стандарту:

1. Вібрація — ворог будь-якого різьбового з'єднання

При обертанні бурильної колони (60–200 об/хв) та роботі гідравлічних насосів (1–10 Гц) всі різьбові з'єднання піддаються знакозмінним поперечним навантаженням. Саме вони, а не осьові зусилля затяжки, є головною причиною самовідкручування. Стандартна гайка DIN 934 може втратити попередній натяг за 50–200 вібраційних циклів (ефект Юнкера). На буровій при 100 об/хв ротора це менш ніж дві хвилини.

2. H₂S — тихий вбивця високоміцного кріпежу

Сірководень, присутній у багатьох пластових флюїдах, викликає сульфідне розтріскування під напругою (SSC). Механізм: атомарний водень, що виділяється при корозії в H₂S-середовищі, проникає у метал і викликає крихке руйнування — без попередньої деформації та без попередження. Критично небезпечні болти та шпильки класу 10.9 і 12.9, твердість яких перевищує 22 HRC. Стандарт NACE MR0175 (ГОСТ Р 53678) забороняє їх застосування в середовищах з H₂S.

3. Арктика — межа для стандартних марок сталі

Більшість високоміцних сталей (40Х, 30ХГСА класу 12.9) мають поріг холодноламкості від −30 до −40°C. При температурах вічної мерзлоти (до −50°C) ударна в'язкість падає нижче критичної (27 Дж/см²), і болт руйнується раптово при штатному навантаженні. Вимога: KCU ≥ 60 Дж/см² при робочій температурі — обов'язковий параметр у сертифікаті.

Умови експлуатації та вимоги до кріпежу

Умова роботи	Тип небезпеки	Вимога до кріпежу	Критична примітка
Вібрація (бурова колона, гідравліка)	Циклічні навантаження → утомне руйнування	Клас 10.9–12.9; стопорні шайби Nord-Lock або DIN 985	Звичайна гайка DIN 934 відгвинчується за 1–3 зміни
Арктика / вічна мерзлота	t° до –50°C → крихке руйнування	Сталь 09Г2С, 12Х18Н10Т; ударна в'язкість KCU ≥ 60 Дж/см²	Клас 12.9 з «звичайної» сталі при –50°C — неприпустимо
Пустеля / тропіки	t° до +50°C, UV, пісок	Клас 10.9–12.9; захисне покриття Dacromet або гарячий цинк	Ні плюс 50°C, ні мороз не знижують клас міцності; небезпека: корозія
Морська (офшор)	Солоний туман, хлориди, волога	Нержавіюча A4 (AISI 316) або Duplex; катодний захист	A2 кородує в морській воді за 3–5 р.; оцинкований — за 1–2 р.
H₂S (сірководень)	Водневе розтріскування під напругою (SSC)	NACE MR0175 / ISO 15156: твердість ≤ 22 HRC; клас ≤ 8.8	Клас 10.9/12.9 у сірководні → катастрофічне розтріскування
Бурова рідина, кислоти, луги	Хімічна корозія	Нержавіюча Duplex або Inconel (відповідальні вузли)	Підбір за хімічною стійкістю; ГОСТ Р 53678 (ISO 15156-2)
Ударні навантаження (підйомний механізм)	Пікові перевантаження 5–10× від номінального	Клас 12.9 + перевірка на ударний вигин CVN ≥ 47 Дж	Документальне підтвердження CVN у сертифікаті на партію

🚫 Абсолютна заборона: клас 10.9/12.9 при наявності H₂S

Сульфідне розтріскування відбувається без попередження — візуально болт виглядає цілим і має нормальний момент затяжки. Руйнування настає раптово під робочим навантаженням. Це найнебезпечніший відмов у нафтогазовій промисловості. NACE MR0175 / ISO 15156 забороняють високоміцний кріпеж у зонах з H₂S. Порушення — не технічна помилка, а грубе порушення промислової безпеки.

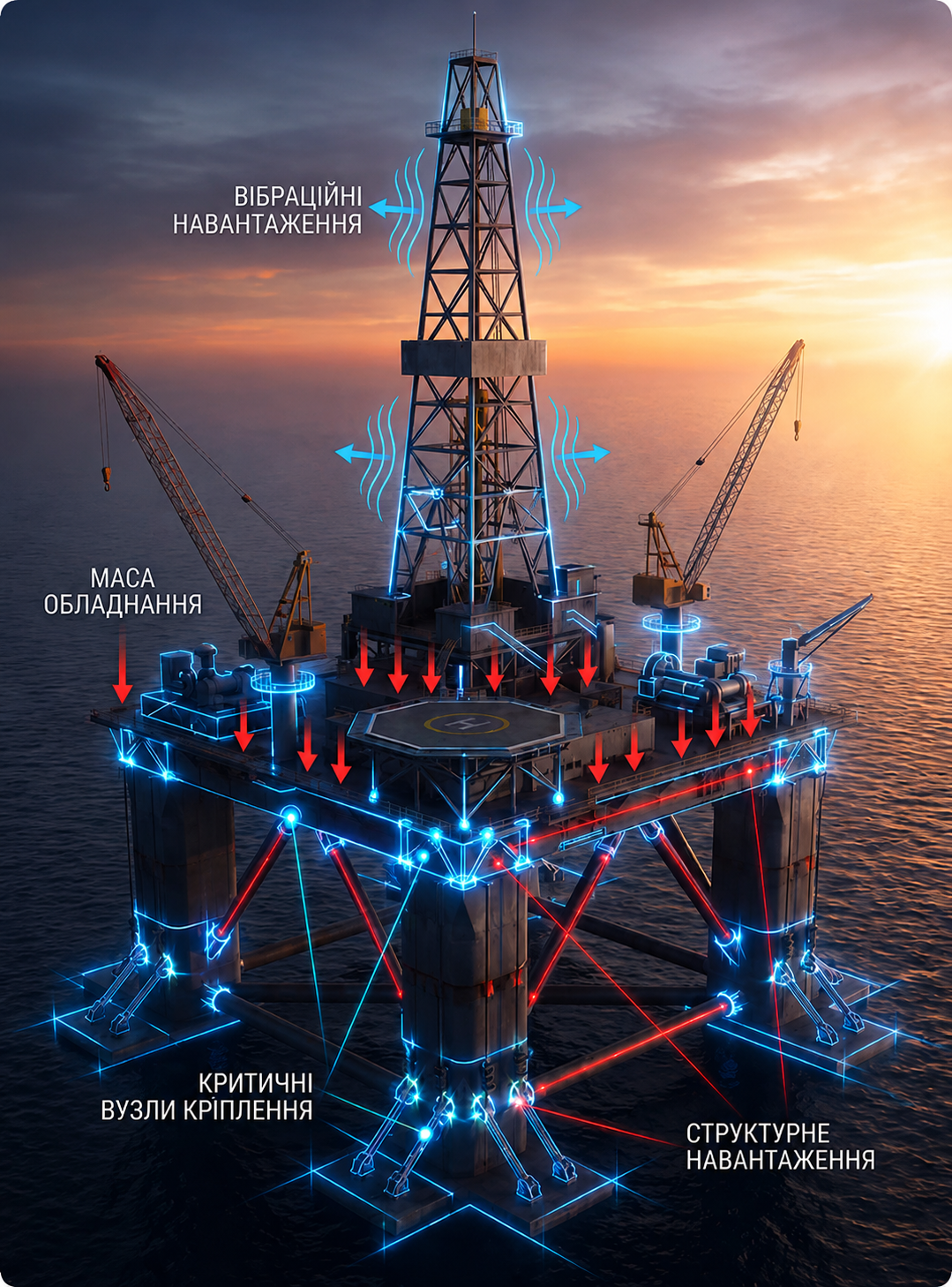

Кріпежні вузли бурової установки: від фундаменту до превентора

Кожен вузол бурової установки має свої специфічні вимоги до кріпежу, що визначаються характером навантажень, робочим середовищем і нормативними документами. Відступ від вимог у будь-якому вузлі є порушенням промислової безпеки.

Вузол БУ	Кріпеж	Матеріал	Вимога	Примітка
Фланцеві з'єднання (ГОСТ 28919)	Шпилька ГОСТ 9066-75 + гайка ГОСТ 10605	М16–М56; клас 10.9; 40Х або 30ХГСА	Момент затяжки за таблицею ГОСТ; рівномірна хрестоподібна затяжка	Перевірка моменту після 1-ї зміни під тиском
Ротор (підроторний стіл)	Болт М24–М36; клас 12.9	40ХНМА або 30ХГСА	Стопорна шайба Nord-Lock обов'язкова	Контроль моменту після кожних 200 год роботи
Вишка / щогла	Болт М20–М48; клас 8.8–10.9	09Г2С (арктика) або 40Х	Протикорозійне покриття Dacromet або цинк-ламель	Несуча конструкція; обов'язковий розрахунок на вітрове навантаження
Бурові насоси (гідравліка)	Шпилька М24–М42; клас 10.9	40Х + термообробка	Ущільнення PTFE або пароніт; мастило МоlyCote при затяжці	Попередній натяг за методом кутового обертання
Підйомна система (кронблок, гак)	Болт М30–М56; клас 12.9 + сертифікат CVN	30ХГСА або 35ХГСА	CVN ≥ 47 Дж при –40°C; PT-дефектоскопія	Ресурс підйомного вузла — 100 000 операцій спуску-підйому
Превентор (ППВО)	Шпилька М30–М52; NACE MR0175	Клас ≤ 8.8; твердість ≤ 22 HRC	Заборонено 10.9 і 12.9 при H₂S; тільки HRC-контроль	Після кожного опресування — огляд та заміна підозрілих шпильок
Вертлюг / топ-драйв	Болт М20–М30; клас 10.9–12.9	40ХНМА або аналог	Динамічна балансування; шпилька з дрібним кроком різьби	Дрібний крок → менший момент самовідкручування при вібрації
Основа (підвалина)	Анкерний болт М24–М48	09Г2С або 40Х	Хімічний або стрижневий анкер у бетон/ґрунт	Несуча здатність підвалини ≥ 3× від розрахункового навантаження

💡 Метод кутового повороту vs контроль моменту

Для відповідальних фланцевих з'єднань (бурові насоси, ППВО) метод контролю моменту дає похибку ±25–30% через мінливість коефіцієнта тертя. Метод кутового повороту (затяжка до мінімального моменту, потім поворот на заданий кут 60°–120°) забезпечує точність ±10%. Потрібний при тисках вище 35 МПа та для всіх превенторних з'єднань.

Класи міцності та марки сталі: вибір для бурових умов

Вибір класу міцності — перше та найважливіше рішення при підборі кріпежу для бурової. Таблиця враховує обмеження щодо H₂S (NACE MR0175), низькотемпературну стійкість та вимоги до ударної в'язкості CVN.

Клас / марка	Rm	Re	Сталь	Застосування і обмеження
8.8	800 МПа	640 МПа	40Х, 35	Стандарт загального машинобудування; підйомні вузли (без H₂S); NACE-вузли у H₂S
10.9	1000 МПа	900 МПа	30ХГСА, 40Х	Насоси, ротор, фланці під тиском; ЗАБОРОНЕНО при H₂S / SSC-середовищі
12.9	1220 МПа	1100 МПа	30ХГСА, 35ХГСА	Підйомна система, критичні вузли; лише при t° > –40°C; ЗАБОРОНЕНО при H₂S
A2-70	700 МПа	450 МПа	AISI 304	Офшор, волога; низькі навантаження; не для H₂S-середовища
A4-80	800 МПа	640 МПа	AISI 316	Офшор + хлориди + кисла pH; не для H₂S-середовища
Клас NACE (≤22 HRC)	≤ 8.8	≤ 640	09Г2С або спеціальні сплави	Єдиний допустимий варіант при наявності H₂S; HRC-контроль обов'язковий
Duplex / Inconel	Спец.	Спец.	2205, 625	Найагресивніші середовища; кисла H₂S+CO₂; висока ціна → лише ответственные вузли

Захисні покриття: ресурс та обмеження

Покриття кріпежу для бурових вибирають з урахуванням трьох факторів: сумісність із робочим середовищем (H₂S, кислоти, хлориди), температурний діапазон та відсутність водневого охрупчення при нанесенні.

Покриття	Товщина	Застосування	Темп. діапазон	Примітка
Гарячий цинк	80–100 мкм	Вишки, конструкції, анкери	t° –50…+200°C	Не для різьб М < 16 — товщина спотворює різьбу
Цинк-ламель (Dacromet)	5–10 мкм	Болти 10.9–12.9; усі вузли	–50…+300°C	Не накопичує H₂ → безпечно для 12.9; ресурс 15–20 р.
Електрогальванічний цинк	8–12 мкм	Вузли без H₂S у приміщенні	–30…+80°C	Небезпека H₂-охрупчення для 10.9+ → знегазовування обов'язкове
Кадмій	8–15 мкм	Авіація, морські вузли (старий стандарт)	–60…+300°C	Токсичний; обмежений до застосування; заміна — цинк-ламель
Фосфатування + масло	5–8 мкм	Різьбові з'єднання, фланці	–40…+120°C	Тимчасовий захист; обов'язкове мастило при монтажі
Нікелювання	15–25 мкм	Прилади, клапани, точна механіка	–200…+300°C	Висока вартість; декоративно-захисне призначення
Без покриття (чорний)	—	Деталі під мастило, внутрішні вузли	Будь-яка	Зберігати у сухому місці; змастити перед монтажем

📌 Чому Dacromet — переважне покриття для 10.9/12.9?

Електрогальванічне цинкування 10.9/12.9 потребує обов'язкового знегазовування (4–8 год при 180–200°C), інакше H₂-охрупчення. На виробництві цю умову часто порушують. Цинк-ламельне покриття (Dacromet, Geomet) наноситься без електролізу — водень не виділяється в принципі, ризик охрупчення нульовий. Для болтів 10.9 та 12.9 у буровому обладнанні це покриття є переважним за замовчуванням.

6 критичних помилок при виборі кріпежу для бурових

Помилка	Наслідок	Рішення
Клас 10.9 або 12.9 у зоні H₂S	Сульфідне розтріскування під напругою (SSC) без попередження — раптовий крихкий злам шпильки. Можлива аварія та загибель людей	Лише клас ≤ 8.8 (NACE MR0175); твердість ≤ 22 HRC; обов'язковий HRC-вхідний контроль кожної партії
Гальванічний цинк на болтах 10.9/12.9 без знегазовування	Водень, що виділяється при гальваніці, проникає у кристалічну решітку → H₂-охрупчення → злам при затяжці або через 24–72 год	Після гальванічного цинкування 10.9/12.9 — знегазовування 4–8 год при 180–200°C; або замінити покриття на Dacromet (немає H₂)
Гайка DIN 934 без стопоріння на вузлі з вібрацією	Ефект Юнкера (Junker): знакозмінне поперечне навантаження знімає попередній натяг болта за 50–200 циклів → з'єднання стає рухливим	Nord-Lock (пружинна шайба з скосами) або гайка DIN 985 (нейлонова вставка) або DIN 980 (металева самостопоряча) — на всіх різьбових з'єднаннях, що піддаються вібрації
Сталь 40Х (клас 12.9) при t° –50°C	При низьких температурах ударна в'язкість 40Х різко падає нижче критичної → крихке руйнування без попередньої деформації	Для t° < –40°C: сталь 09Г2С (ударна в'язкість KCU ≥ 60 Дж/см² при –60°C) або 12Х18Н10Т (нержавійка аустенітна)
Затяжка фланця без контролю моменту / по черзі	Нерівномірний розподіл зусиль затяжки: перекіс фланця, пошкодження ущільнення, витік під тиском	Хрестоподібна почергова затяжка у 3 етапи: 30% → 70% → 100% від номінального моменту; перевірка після 1-ї зміни під тиском
Недокументований крепіж 'зі складу'	Відсутність сертифіката і маркування → неможливо підтвердити клас міцності і хімічний склад → ризик аварії на буровій	Лише сертифікований кріпеж з паспортом плавки; для ППВО та підйомних вузлів — партійний хімічний і механічний аналіз; вхідний контроль обов'язковий

✅ Чек-лист щодо кріпежу для бурової установки

1. Наявність H₂S у флюїді → лише клас ≤ 8.8, HRC ≤ 22, вхідний HRC-контроль кожної партії. 2. t° < –40°C → сталь 09Г2С або 12Х18Н10Т, KCU ≥ 60 Дж/см² у сертифікаті. 3. Вібраційні вузли → Nord-Lock або DIN 985/980, перевірка моменту кожні 200 год. 4. Клас 10.9/12.9 → покриття Dacromet (не гальванічний цинк). 5. Фланці під тиском → хрестоподібна затяжка у 3 етапи. 6. Лише сертифікований кріпеж з паспортом плавки.
