Как выбрать крепёж для шумозащитных экранов
Как выбрать крепёж для шумозащитных экранов
Выбор крепежа для шумозащитных экранов — это комплексная инженерная задача. От болтов, анкеров и саморезов зависит устойчивость конструкции, её безопасность и срок службы. На первый взгляд шумозащитный экран — это просто стена. Но каждая панель испытывает серьёзные нагрузки: ветер, собственный вес, вибрацию от транспорта и температурные деформации. Ошибки в крепеже здесь не исправляются «на ходу» — они ведут к аварийным ситуациям.

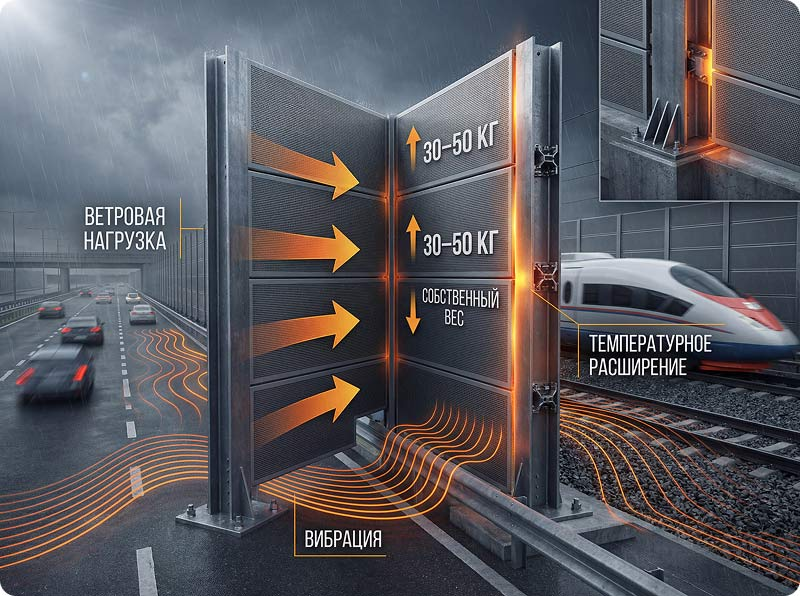

Почему крепёж в шумозащитных экранах критичен
Шумозащитные экраны эксплуатируются в одних из самых жёстких условий среди гражданских конструкций:
- ветровая нагрузка: при порывах давление на поверхность достигает сотен кг/м² — в зонах I–IV ветровых районов России от 0,23 до 0,85 кПа (СП 20.13330);
- собственный вес панелей: бетонные — 200–400 кг/м², металлические — 5–15 кг/м²;
- вибрация от транспорта: железнодорожные экраны испытывают динамические нагрузки с коэффициентом до 1,5× статических — это приводит к усталостному разрушению болтов и самоослаблению резьбовых соединений;
- температурные деформации: диапазон –40…+60 °C даёт расширение стальной конструкции до 12 мм на каждые 10 м длины при ΔT=100°C.
Реальный пример: в проекте вдоль железнодорожного полотна панели, закреплённые обычными саморезами вместо анкерных болтов, начали расшатываться под воздействием вибрации за 8 месяцев — потребовалась полная замена крепежа с остановкой движения.

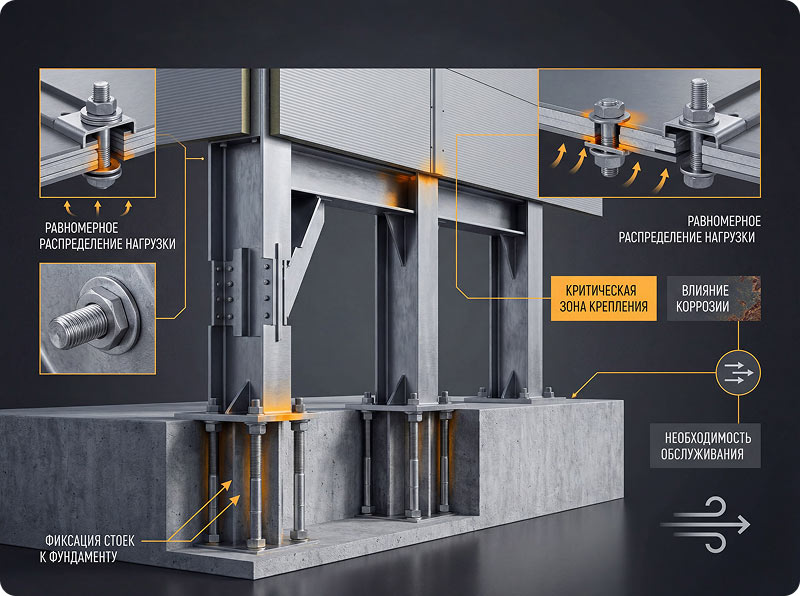

Основные зоны крепления и рекомендуемый крепёж
|
Зона крепления |
Тип крепежа |
Стандарт |
Размер |
Материал / покрытие |
|
Стойка к фундаменту (анкеровка) |
Анкерный болт с гайкой |
ETA / ГОСТ Р |
М16–М24, L 150–300 мм |
Горячий цинк или нерж. A4 |
|
Стойка к фундаменту (высокие нагрузки) |
Химический анкер + шпилька |
ETA сертифицированный |
М16–М24 |
Нерж. A4 или горячий цинк |
|
Панель к стойке (металл–металл) |
Болт с шайбой + самостопорящаяся гайка |
DIN 933 + DIN 985 / DIN 6925 |
М10–М16 |
Горячий цинк (ISO 10684) или нерж. A4 |
|
Панель к стойке (компенсация расширения) |
Болт в овальном отверстии (скользящая опора) |
DIN 931 (неполная резьба) |
М12–М16 |
Горячий цинк |
|
Акустическая панель (лёгкая) |
Самосверлящий саморез с шайбой EPDM |
DIN 7504 K |
4,8–6,3×25–38 мм |
Нерж. A4 |
|
Соединение стоек между собой |
Болт с фланцевой гайкой |
DIN 933 + DIN 6925 |
М12–М16 |
Горячий цинк |
|
Верхний профиль / козырёк |
Болт + широкая шайба |
DIN 933 + DIN 9021 |
М10–М12 |
Горячий цинк |
|
Закладные детали в бетон |
Анкерные пластины сварные |
По проекту |
М16–М30 |
Горячий цинк, толщина слоя ≥ 85 мкм |
Нагрузки, которые должен выдерживать крепёж
|
Тип нагрузки |
Источник |
Расчётное значение |
Влияние на крепёж |
|
Ветровая нагрузка |
СП 20.13330 (карты ветрового давления) |
0,3–1,5 кПа в зависимости от региона |
Срезающая нагрузка на болты панель–стойка |
|
Собственный вес панелей |
Тип панели: бетон, металл, акрил |
50–400 кг/м² для бетонных, 5–15 кг/м² для металлических |
Осевая нагрузка на анкеры стоек |
|
Вибрация от ж/д транспорта |
Поезда 80–350 км/ч |
Динамический коэффициент до 1,5×статики |
Усталостное разрушение болтов без самостопорения |
|
Вибрация от автотранспорта |
Грузовики, фуры |
Динамический коэффициент 1,1–1,3×статики |
Самоослабление болтов без контргаек |
|
Температурное расширение |
Разница температур –40…+60 °C |
Сталь: 12 мм на 10 м при ΔT=100°C |
Разрушение анкеров при отсутствии компенсаторов |
|
Ударная нагрузка (ДТП, вандализм) |
Непредвиденные воздействия |
По проекту (коэффициент запаса 3–5×) |
Срез анкеров, вырыв стоек из фундамента |
Расчёт нагрузок на крепёж — обязательная часть проектной документации. Самостоятельный подбор болтов без расчёта по СП 20.13330 и проверки по EN 1794-1 недопустим для несущих конструкций экранов.
Требования к покрытию: коррозионная стойкость
Шумозащитные экраны — сугубо наружные конструкции. Срок их эксплуатации закладывается на 25–50 лет. Электролитическое цинкование для наружного крепежа в этих конструкциях неприемлемо: оно рассчитано на 3–7 лет защиты. Минимум для уличных экранов — горячее цинкование по ISO 10684.
|
Условия эксплуатации |
Рекомендуемое покрытие |
Минимальная толщина цинка |
Срок службы (ориентировочно) |
|
Городская атмосфера (C3 по ISO 9223) |
Горячий цинк ISO 10684 |
≥ 45 мкм |
25–30 лет |
|
Промышленная зона, вблизи дорог (C4) |
Горячий цинк |
≥ 70 мкм |
20–25 лет |
|
Морское побережье, солевой туман (C5-M) |
Нержавеющая сталь A4 или горячий цинк + герметик |
≥ 85 мкм (цинк) |
15–20 лет (цинк), 40+ лет (нерж.) |
|
Железнодорожные экраны (коррозионно-активная среда) |
Горячий цинк + дополнительное порошковое покрытие |
≥ 85 мкм (цинк) + 60–80 мкм (RAL) |
30+ лет при правильном уходе |
|
Временные/мобильные экраны |
Электролитическое цинкование Fe/Zn 12 |
≥ 12 мкм |
3–5 лет |
Стандарты, регламентирующие проектирование
|
Стандарт |
Что регламентирует |
Применение |
|
СП 20.13330.2017 |
Ветровые и снеговые нагрузки на конструкции |
Расчёт ветровой нагрузки на экраны |
|
EN 1337 / ГОСТ 32703-2014 |
Шумозащитные экраны вдоль дорог — испытания |
Требования к механической прочности крепёжных узлов |
|
EN 1794-1 |
Дорожные шумозащитные устройства — механическая нагрузка |
Нормирование ветровой нагрузки для дорожных экранов |
|
ISO 10684 |
Горячее цинкование крепежа |
Обязательный стандарт для наружного крепежа экранов |
|
ETA (Европейское техническое одобрение) |
Анкерные системы |
Анкеры для крепления стоек к фундаменту |
|
DIN 18800-7 |
Стальные конструкции — антикоррозионная защита |
Требования к покрытию крепежа и конструкций |
Практические рекомендации по выбору крепежа
|
Ситуация |
Рекомендуемый крепёж |
Обоснование |
|
Стойка H > 4 м вдоль автодороги |
Химический анкер М20 + шпилька нерж. A4 |
Максимальная несущая способность, долговечность |
|
Лёгкие акустические панели (алюминий, поликарбонат) |
DIN 7504 K нерж. A4 4,8×25 мм |
Самосверлящий, не нужно предварительное сверление |
|
Тяжёлые бетонные панели 200–400 кг/м² |
Болт DIN 933 М16 кл. 8.8 горячий цинк + DIN 6925 |
Высокая несущая способность + самостопорение |
|
Железнодорожный экран (вибрация) |
Болт DIN 933 М14 8.8 + DIN 980 контргайка + шайба DIN 9021 |
Усиленное самостопорение, широкая шайба |
|
Морская зона, солевой туман |
Болт М12–М16 нерж. A4 + гайка DIN 934 A4 |
Только нерж. — горячий цинк деградирует в соляном тумане |
|
Временный строительный экран |
Болт DIN 933 М10 оцинк. 8.8 + DIN 934 |
Экономичный вариант на срок < 3 лет |
- Самостопорение обязательно: все болты в динамически нагруженных узлах (железнодорожные, автодорожные экраны) — только с самостопорящимися гайками DIN 985 или DIN 6925 либо с контргайкой DIN 980.
- Тепловое расширение: каждая панель должна иметь одну жёсткую точку крепления и одну — с овальным отверстием для компенсации теплового движения.
- Единый материал: болт, гайка и шайба должны быть из одного материала. Смешение нержавейки и оцинкованных элементов создаёт гальваническую пару.
- Анкеры стоек — только ETA: анкерные болты для крепления стоек к фундаменту должны иметь европейское техническое одобрение (ETA) с указанием расчётной несущей способности.

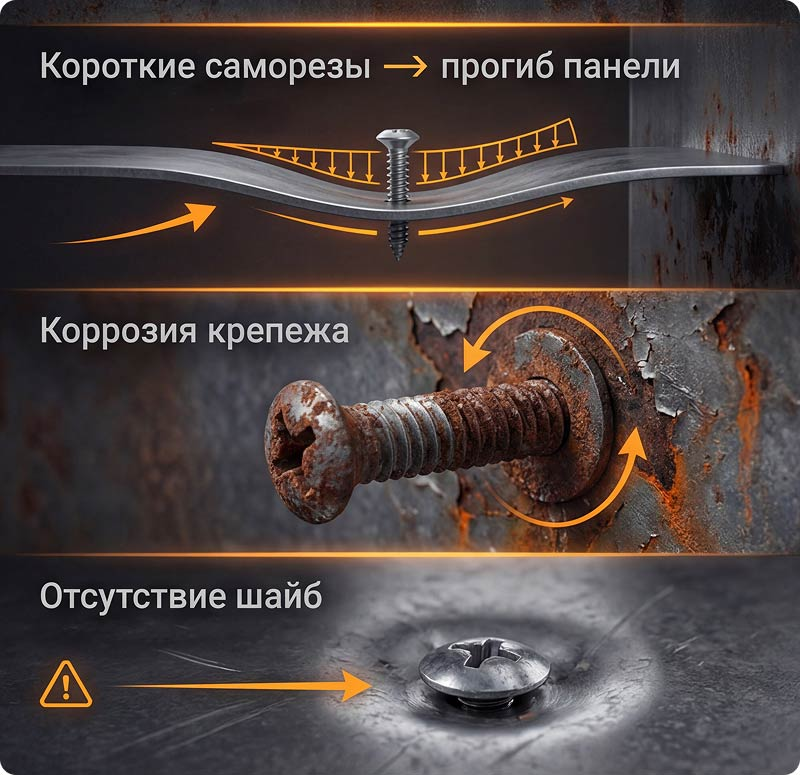

Типичные ошибки при выборе крепежа
|
Ошибка |
Последствие |
Правильное решение |
|
Обычные саморезы вместо анкерных болтов в фундамент |
Постепенное расшатывание стоек, крен экрана |
Анкерные болты М16–М24 с ETA сертификацией |
|
Электролитический цинк вместо горячего на наружных болтах |
Коррозия за 2–5 лет, замена всего крепежа |
Горячее цинкование ISO 10684 или нерж. A4 |
|
Болты без самостопорения на железнодорожных экранах |
Самоослабление от вибрации, выпадение панелей |
DIN 985 или DIN 6925 + контргайки |
|
Жёсткое крепление без компенсации теплового расширения |
Разрушение болтов при суточных перепадах температур |
Скользящее соединение в одной из двух точек крепления панели |
|
Неправильный расчёт ветровой нагрузки |
Срез болтов при шторме, обрушение секций |
Расчёт по СП 20.13330, запас прочности × 3 |
|
Экономия на диаметре анкера (М12 вместо М16) |
Недостаточная несущая способность при порывистом ветре |
Расчёт по проекту, не ниже М16 для стоек выше 3 м |
|
Смешение материалов: нерж. болт + оцинкованная шайба |
Гальваническая коррозия в паре нержавейка–цинк |
Одинаковый материал болта, гайки и шайбы |
Крепёж шумозащитного экрана — это не строительный расходник, а несущий инженерный элемент. Правильный выбор материала, покрытия, диаметра и способа стопорения при проектировании стоит значительно меньше, чем аварийный демонтаж и восстановление конструкции.
