Вибір кріплення для шумозахисних екранів — це комплексне інженерне завдання. Від болтів, анкерів та саморізів залежить стійкість конструкції, її безпека та термін служби. На перший погляд шумозахисний екран — це просто стіна. Але кожна панель зазнає серйозних навантажень: вітер, власна вага, вібрація від транспорту та температурні деформації. Помилки в кріпленні тут не виправляються «на ходу» — вони призводять до аварійних ситуацій.
Чому кріплення в шумозахисних екранах критичне

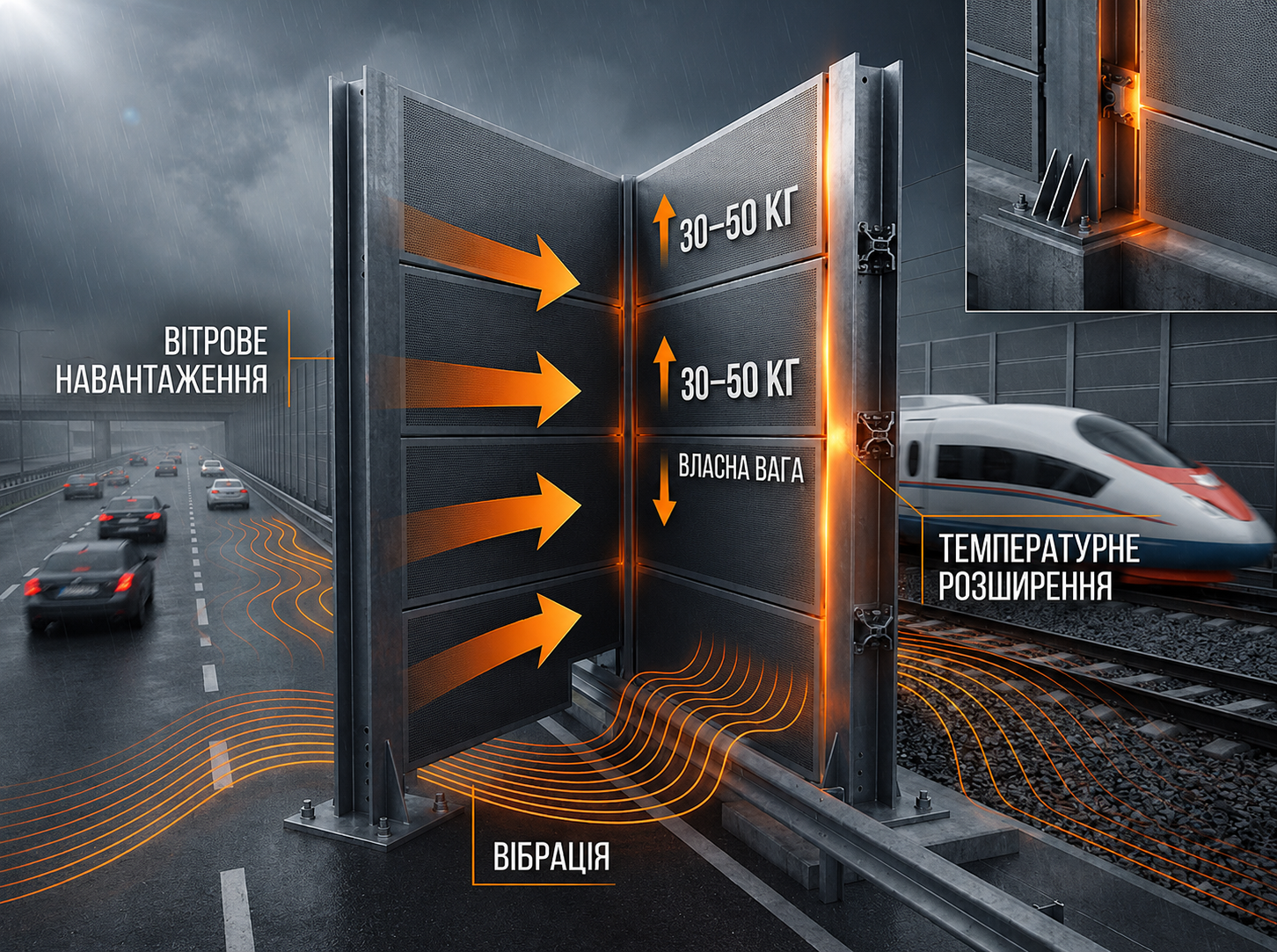

Шумозахисні екрани експлуатуються в одних із найжорсткіших умов серед цивільних конструкцій:
- вітрове навантаження: при поривах тиск на поверхню досягає сотень кг/м² — у вітрових районах України від 0,25 до 1,0 кПа (ДБН В.1.2-2);
- власна вага панелей: бетонні — 200–400 кг/м², металеві — 5–15 кг/м²;
- вібрація від транспорту: залізничні екрани зазнають динамічних навантажень з коефіцієнтом до 1,5× статичних — це призводить до втомного руйнування болтів;
- температурні деформації: діапазон –40…+60 °C дає розширення стальної конструкції до 12 мм на кожні 10 м довжини при ΔT=100°C.
Реальний приклад: в проекті вздовж залізничного полотна панелі, закріплені звичайними саморізами замість анкерних болтів, почали розхитуватися під впливом вібрації за 8 місяців — знадобилася повна заміна кріплення зі зупинкою руху.
Основні зони кріплення та рекомендоване кріплення
|
Зона кріплення |
Тип кріплення |
Стандарт |
Розмір |
Матеріал / покриття |
|

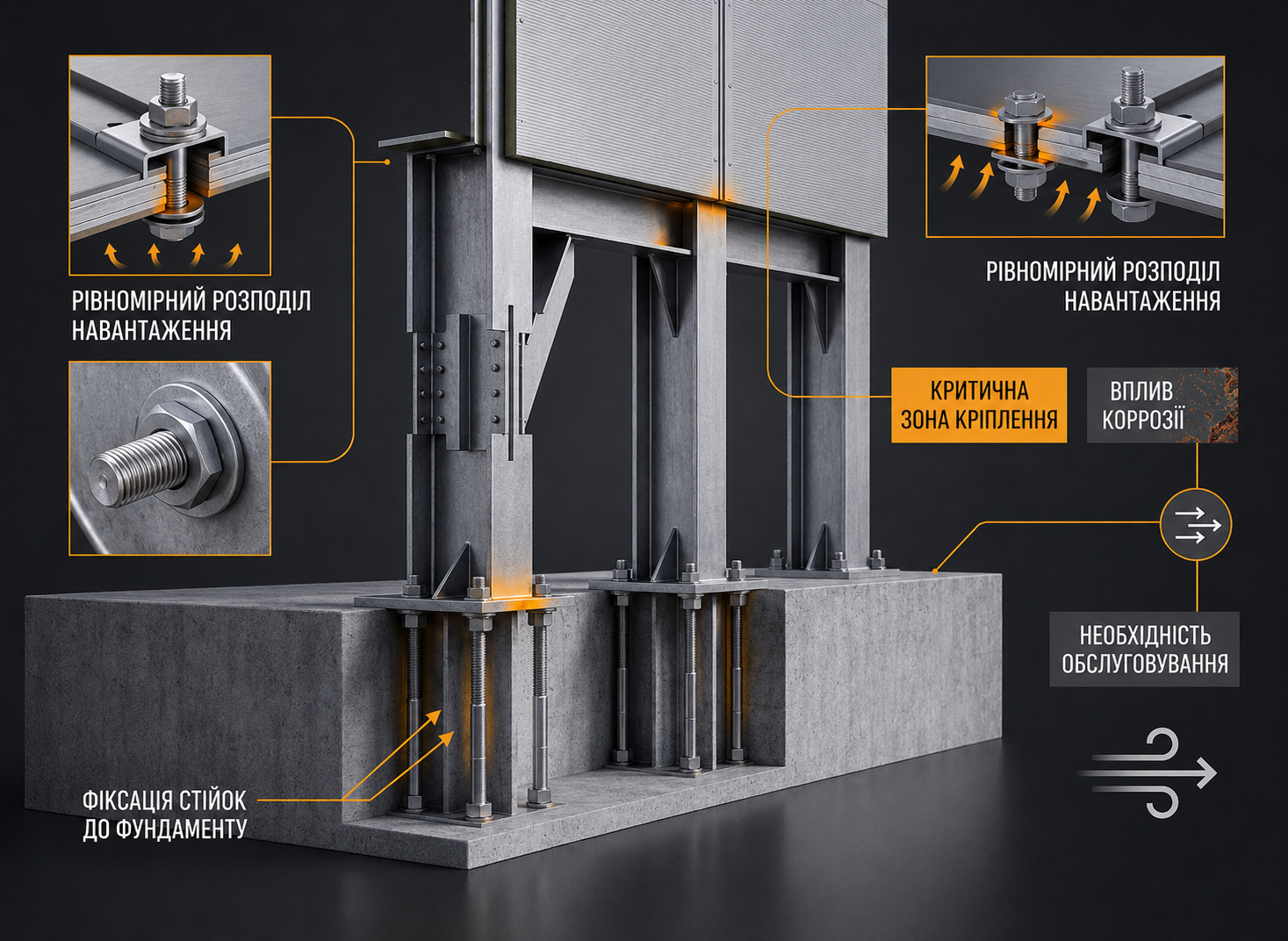

Стійка до фундаменту (анкерування) |
Анкерний болт з гайкою |
ETA / ДСТУ |
М16–М24, L 150–300 мм |
Гаряче цинкування або нерж. A4 |
|
Стійка до фундаменту (високі навантаження) |
Хімічний анкер + шпилька |
ETA сертифікований |
М16–М24 |
Нерж. A4 або гаряче цинкування |
|
Панель до стійки (метал–метал) |
Болт з шайбою + самостопорна гайка |
DIN 933 + DIN 985 / DIN 6925 |
М10–М16 |
Гаряче цинкування або нерж. A4 |
|
Панель до стійки (компенсація розширення) |
Болт у довгастому отворі (ковзна опора) |
DIN 931 (неповна різьба) |
М12–М16 |
Гаряче цинкування |
|
Акустична панель (легка) |
Самосвердлячий саморіз з шайбою EPDM |
DIN 7504 K |
4,8–6,3×25–38 мм |
Нерж. A4 |
|
З'єднання стійок між собою |
Болт з фланцевою гайкою |
DIN 933 + DIN 6925 |
М12–М16 |
Гаряче цинкування |
|
Верхній профіль / козирок |
Болт + широка шайба |
DIN 933 + DIN 9021 |
М10–М12 |
Гаряче цинкування |
|
Закладні деталі в бетон |
Анкерні пластини зварні |
За проектом |
М16–М30 |
Гаряче цинкування, товщина шару ≥ 85 мкм |
Навантаження, які повинно витримувати кріплення
|
Тип навантаження |
Джерело |
Розрахункове значення |
Вплив на кріплення |
|
Вітрове навантаження |
ДБН В.1.2-2:2006 (карти тиску вітру) |
0,3–1,5 кПа залежно від регіону |
Зрізувальне навантаження на болти панель–стійка |
|
Власна вага панелей |
Тип панелі: бетон, метал, акрил |
50–400 кг/м² для бетонних, 5–15 кг/м² для металевих |
Осьове навантаження на анкери стійок |
|
Вібрація від залізничного транспорту |
Поїзди 80–350 км/год |
Динамічний коефіцієнт до 1,5×статики |
Втомне руйнування болтів без самостопоріння |
|
Вібрація від автотранспорту |
Вантажівки, фури |
Динамічний коефіцієнт 1,1–1,3×статики |
Самоослаблення болтів без контргайок |
|
Температурне розширення |
Різниця температур –40…+60 °C |
Сталь: 12 мм на 10 м при ΔT=100°C |
Руйнування анкерів за відсутності компенсаторів |
|
Ударне навантаження (ДТП, вандалізм) |
Непередбачені впливи |
За проектом (коефіцієнт запасу 3–5×) |
Зріз анкерів, вирив стійок із фундаменту |
Розрахунок навантажень на кріплення — обов'язкова частина проектної документації. Самостійний підбір болтів без розрахунку за ДБН В.1.2-2 та перевірки за EN 1794-1 неприпустимий для несучих конструкцій екранів.
Вимоги до покриття: корозійна стійкість
Шумозахисні екрани — виключно зовнішні конструкції. Термін їх експлуатації закладається на 25–50 років. Електролітичне цинкування для зовнішнього кріплення в цих конструкціях неприйнятне: воно розраховане на 3–7 років захисту. Мінімум для вуличних екранів — гаряче цинкування за ISO 10684.
|
Умови експлуатації |
Рекомендоване покриття |
Мінімальна товщина цинку |
Термін служби (орієнтовно) |
|
Міська атмосфера (C3 за ISO 9223) |
Гаряче цинкування ISO 10684 |
≥ 45 мкм |
25–30 років |
|
Промислова зона, поблизу доріг (C4) |
Гаряче цинкування |
≥ 70 мкм |
20–25 років |
|
Морське узбережжя, соляний туман (C5-M) |
Нержавіюча сталь A4 або гаряче цинкування + герметик |
≥ 85 мкм (цинк) |
15–20 років (цинк), 40+ (нерж.) |
|
Залізничні екрани (корозійно-активне середовище) |
Гаряче цинкування + порошкове покриття |
≥ 85 мкм (цинк) + 60–80 мкм (RAL) |
30+ років при правильному догляді |
|
Тимчасові / мобільні екрани |
Електролітичне цинкування Fe/Zn 12 |
≥ 12 мкм |
3–5 років |
Стандарти, що регламентують проектування
|
Стандарт |
Що регламентує |
Застосування |
|
ДБН В.1.2-2:2006 |
Вітрові та снігові навантаження на конструкції |
Розрахунок вітрового навантаження на екрани |
|
EN 1337 / ДСТУ EN 1794 |
Шумозахисні екрани вздовж доріг — випробування |
Вимоги до механічної міцності кріпильних вузлів |
|
EN 1794-1 |
Дорожні шумозахисні пристрої — механічне навантаження |
Нормування вітрового навантаження для дорожніх екранів |
|
ISO 10684 |
Гаряче цинкування кріплення |
Обов'язковий стандарт для зовнішнього кріплення екранів |
|
ETA (Європейське технічне схвалення) |
Анкерні системи |
Анкери для кріплення стійок до фундаменту |
|
DIN 18800-7 |
Сталеві конструкції — антикорозійний захист |
Вимоги до покриття кріплення та конструкцій |
Практичні рекомендації з вибору кріплення
|
Ситуація |
Рекомендоване кріплення |
Обґрунтування |
|
Стійка H > 4 м вздовж автодороги |
Хімічний анкер М20 + шпилька нерж. A4 |
Максимальна несуча здатність, довговічність |
|
Легкі акустичні панелі (алюміній, полікарбонат) |
DIN 7504 K нерж. A4 4,8×25 мм |
Самосвердлячий, не потрібне попереднє свердління |
|
Важкі бетонні панелі 200–400 кг/м² |
Болт DIN 933 М16 кл. 8.8 гаряче цинкування + DIN 6925 |
Висока несуча здатність + самостопоріння |
|
Залізничний екран (вібрація) |
Болт DIN 933 М14 8.8 + DIN 980 контргайка + шайба DIN 9021 |
Посилене самостопоріння, широка шайба |
|
Морська зона, соляний туман |
Болт М12–М16 нерж. A4 + гайка DIN 934 A4 |
Тільки нерж. — гаряче цинкування деградує в соляному тумані |
|
Тимчасовий будівельний екран |
Болт DIN 933 М10 оцинк. 8.8 + DIN 934 |
Економічний варіант на термін < 3 років |
- Самостопоріння обов'язкове: усі болти в динамічно навантажених вузлах (залізничні, автодорожні екрани) — тільки із самостопорними гайками DIN 985 або DIN 6925 або з контргайкою DIN 980.
- Теплове розширення: кожна панель повинна мати одну жорстку точку кріплення та одну — з довгастим отвором для компенсації теплового руху.
- Єдиний матеріал: болт, гайка та шайба повинні бути з одного матеріалу. Змішування нержавійки та оцинкованих елементів створює гальванічну пару.
- Анкери стійок — тільки ETA: анкерні болти для кріплення стійок до фундаменту повинні мати європейське технічне схвалення (ETA) із зазначенням розрахункової несучої здатності.

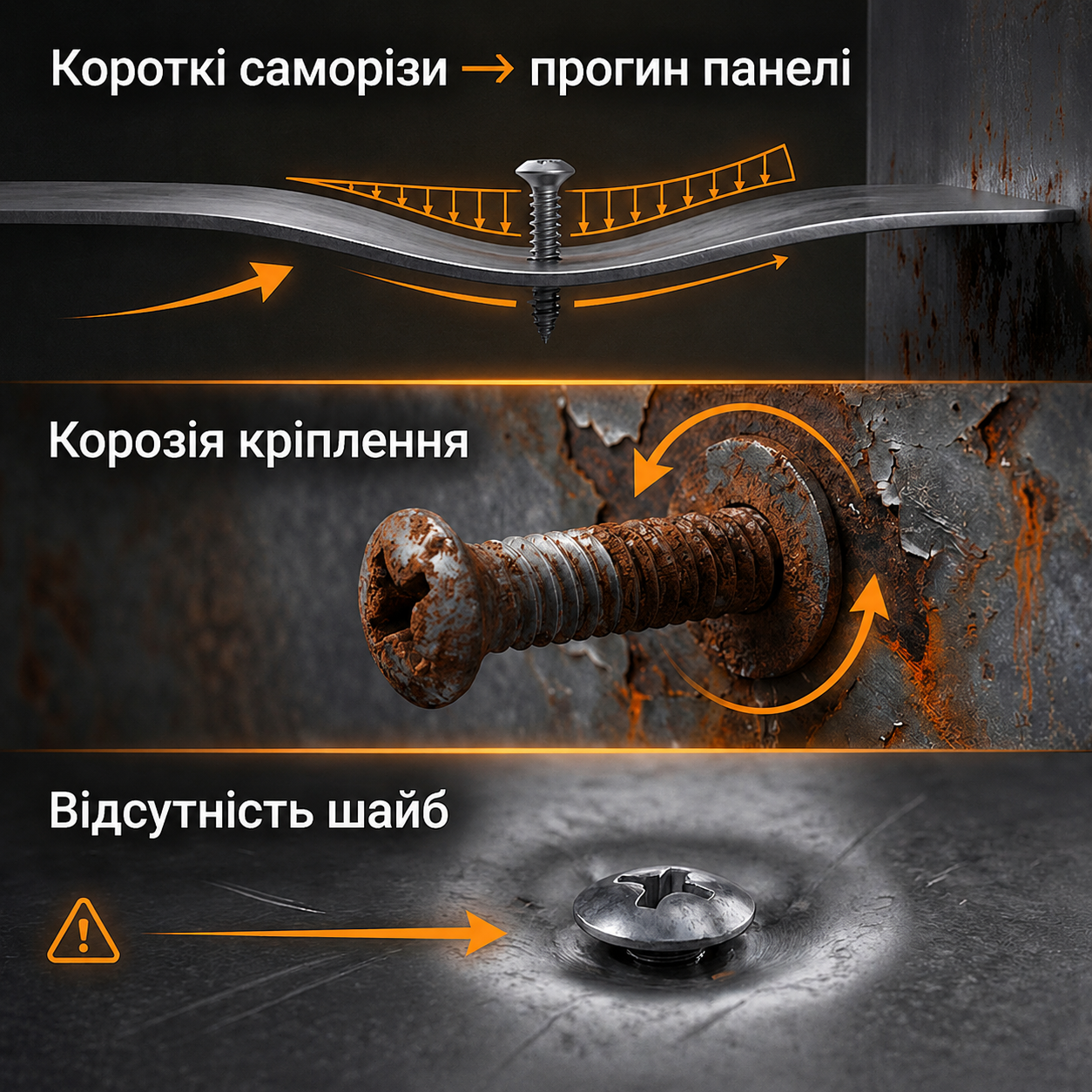

Типові помилки при виборі кріплення
|
Помилка |
Наслідок |
Правильне рішення |
|
Звичайні саморізи замість анкерних болтів у фундамент |
Поступове розхитування стійок, нахил екрана |
Анкерні болти М16–М24 з ETA сертифікацією |
|
Електролітичний цинк замість гарячого на зовнішніх болтах |
Корозія за 2–5 років, заміна всього кріплення |
Гаряче цинкування ISO 10684 або нерж. A4 |
|
Болти без самостопоріння на залізничних екранах |
Самоослаблення від вібрації, випадання панелей |
DIN 985 або DIN 6925 + контргайки |
|
Жорстке кріплення без компенсації теплового розширення |
Руйнування болтів при добових перепадах температур |
Ковзне з'єднання в одній з двох точок кріплення панелі |
|
Неправильний розрахунок вітрового навантаження |
Зріз болтів при штормі, обвалення секцій |
Розрахунок за ДБН В.1.2-2, запас міцності × 3 |
|
Економія на діаметрі анкера (М12 замість М16) |
Недостатня несуча здатність при поривчастому вітрі |
Розрахунок за проектом, не менше М16 для стійок вище 3 м |
|
Змішування матеріалів: нерж. болт + оцинкована шайба |
Гальванічна корозія в парі нержавійка–цинк |
Однаковий матеріал болта, гайки та шайби |
Кріплення шумозахисного екрана — це не будівельний витратник, а несучий інженерний елемент. Правильний вибір матеріалу, покриття, діаметра та способу стопоріння при проектуванні коштує значно менше, ніж аварійний демонтаж та відновлення конструкції.
