Винты для FPV-дронов: точность, вес и надёжность
Всё о крепеже • FPV и квадрокоптеры
В FPV-дроне нет мелочей. Каждый грамм крепежа — это прямые потери времени полёта или скорости набора высоты. Каждый неправильно подобранный винт в мотор — потенциальный краш. Металлический винт в крепление полётного контроллера — сгоревший FC.
В этой статье — инженерный подход к выбору крепежа для FPV: сравнение материалов по удельной прочности и весу, таблицы стандартов (DIN 7380, DIN 912, DIN 7991), карта крепёжных узлов дрона от рамы до пропеллера, таблица реального веса винтов и 6 ошибок, которые приводят к крашу или сгоревшей электронике.

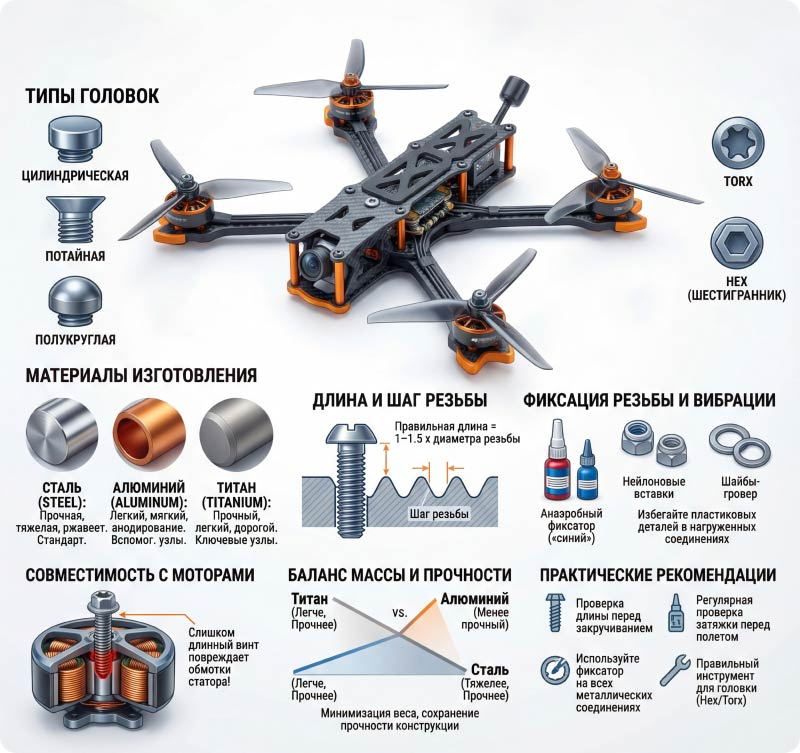

Три критерия выбора: вес, прочность, безопасность
1. Вес — каждый грамм считается
FPV-гонщик весом 250 г несёт 8–12 г крепежа. Это 3–5% от взлётной массы. На первый взгляд немного. Но замена стальных M3×8 (1.1 г) на титановые Grade 5 (0.49 г) на 20 винтах даёт экономию ~12 г — это ещё один аккумулятор большей ёмкости или более мощный мотор без изменения взлётной массы.
Реальная стратегия: сталь 12.9 — для силовых соединений (моторы, несущие пластины). Алюминий 7075 — для стоек и декоративных элементов. Нейлон — для электронного стека. Титан Grade 5 — для гоночных сборок, где каждый грамм обоснован ценой.
2. Прочность — вибрация и краши
FPV-мотор вращается на 20 000–40 000 об/мин. Вибрации распространяются через раму на все соединения. Незафиксированный винт M3 в моторе потеряет преднатяг за 10–30 минут полёта. Краш создаёт ударную нагрузку 50–200 g — при этом резьба с нейлоновой фиксацией держит, а обычная DIN 934 может выскочить.
3. Безопасность электроники — изоляция
Полётный контроллер (FC) и регулятор скорости (ESC) находятся под напряжением. Металлический винт, касающийся незащищённых контактных площадок, вызывает короткое замыкание. Поэтому электронный стек крепится исключительно нейлоновыми стойками и нейлоновыми винтами, которые также гасят высокочастотную вибрацию.
Материалы крепежа: сравнение по удельной прочности
Ключевая характеристика для FPV — удельная прочность: отношение предела текучести к плотности. Именно она определяет, сколько прочности вы получаете за каждый грамм массы.
|
Материал |
Плотность г/см³ |
Rm |
Re |
Применение |
Примечание |
|
Сталь 12.9 (чёрная) |
7.85 |
1220 МПа |
1100 МПа |
Рама, моторы, стойки |
Нет антикоррозийной защиты; самая тяжёлая |
|
Сталь A2 нержавеющая |
7.95 |
700 МПа |
450 МПа |
Влажная среда |
Тяжелее 12.9; менее прочная |
|
Алюминий 7075 |
2.81 |
572 МПа |
503 МПа |
Стойки, декор, топкейп |
Только малонагруженные узлы; резьба изнашивается быстро |
|
Алюминий 6061 |
2.71 |
310 МПа |
275 МПа |
Стойки, М3 ненагруженные |
Дешевле 7075; менее прочный |
|
Титан Grade 5 (Ti-6Al-4V) |
4.43 |
950 МПа |
880 МПа |
Гоночные рамы, моторы |
Идеальное соотношение масса/прочность; дорого |
|
Титан Grade 2 |
4.51 |
340 МПа |
275 МПа |
Малонагруженные узлы |
Коррозионностойкий; не для критических соединений |
|
Нейлон PA66 |
1.14 |
70 МПа |
55 МПа |
FC, ESC, стек (электроизоляция) |
Только для электронного стека; не для рамы |
|
💡 Удельная прочность: лидер — Ti Grade 5 Сталь 12.9 имеет Rm = 1220 МПа, но плотность 7.85 г/см³. Удельная прочность: 1220/7.85 = 155 МПа·см³/г. Титан Grade 5: 950/4.43 = 214 МПа·см³/г. Алюминий 7075: 503/2.81 = 179 МПа·см³/г. Титан Grade 5 выигрывает у стали в 1.38 раза по удельной прочности — именно поэтому он доминирует в гоночных FPV-сборках, несмотря на высокую цену. |
Стандарты головок винтов для FPV
Для FPV-дронов применяются три основных стандарта DIN, каждый со своей областью применения. Все три используют внутренний шестигранник (HEX) — наиболее удобный для работы в стеснённых условиях сборки квадрокоптера.
|
Стандарт |
Форма головки |
Резьба |
Типовое применение FPV |
Особенность |
|
DIN 7380 / ISO 7380 |
Полукруглая (Button Head) |
M2–M8 |
Рама, стойки, электронный стек |
Самый удобный для частой разборки; низкий профиль не мешает карбону |
|
DIN 912 / ISO 4762 |
Цилиндрическая (Socket Head) |
M2–M10 |
Моторы, несущие платы, нагруженные узлы |
Большая площадь контакта головки; выше момент затяжки; чуть тяжелее |
|
DIN 7991 / ISO 10642 |
Потайная (Countersunk) |
M2–M6 |
Верхняя и нижняя пластины рамы |
Поверхность рамы без выступов; нужна зенковка 90° в карбоне |
|
ISO 14580 |
Полукруглая Torx (TX) |
M2–M5 |
Платы, лёгкие крепления |
Меньше риск срыва граней; ключ Torx T6/T8/T10 |
|
Set screw (резьбовой штифт) |
Без головки (Headless) |
M2–M4 |
Фиксация пропеллера, ось |
Утоплен в резьбовое отверстие; минимальный профиль |
|
📌 Почему DIN 7380 (Button Head) — самый популярный у FPV-пилотов? Button Head имеет более низкий профиль головки, чем DIN 912 (Socket Head). Это важно на карбоновой раме, где выступающая головка может задеть провод или сломаться при краше. Кроме того, большее соотношение диаметра головки к диаметру резьбы у DIN 7380 лучше распределяет нагрузку на карбоновое волокно вокруг отверстия. |
Вес винтов по материалам: справочная таблица
Значения приведены для винтов DIN 7380 (Button Head) с внутренним шестигранником. Шапка DIN 912 тяжелее примерно на 10–15%. Вес нейлоновых приближённый — зависит от производителя.
|
Размер |
Сталь 12.9 |
Сталь A2 |
Al 7075 |
Ti Gr.5 |
Нейлон |
|
M2×6 |
0.25 г |
0.25 г |
0.08 г |
0.11 г |
0.03 г |
|
M2×8 |
0.30 г |
0.30 г |
0.10 г |
0.13 г |
0.04 г |
|
M2×10 |
0.37 г |
0.37 г |
0.12 г |
0.16 г |
0.05 г |
|
M3×6 |
0.90 г |
0.90 г |
0.29 г |
0.40 г |
0.10 г |
|
M3×8 |
1.10 г |
1.10 г |
0.35 г |
0.49 г |
0.13 г |
|
M3×10 |
1.30 г |
1.30 г |
0.42 г |
0.58 г |
0.15 г |
|
M3×12 |
1.55 г |
1.55 г |
0.50 г |
0.69 г |
0.18 г |
|
M3×20 |
2.40 г |
2.40 г |
0.77 г |
1.07 г |
0.28 г |

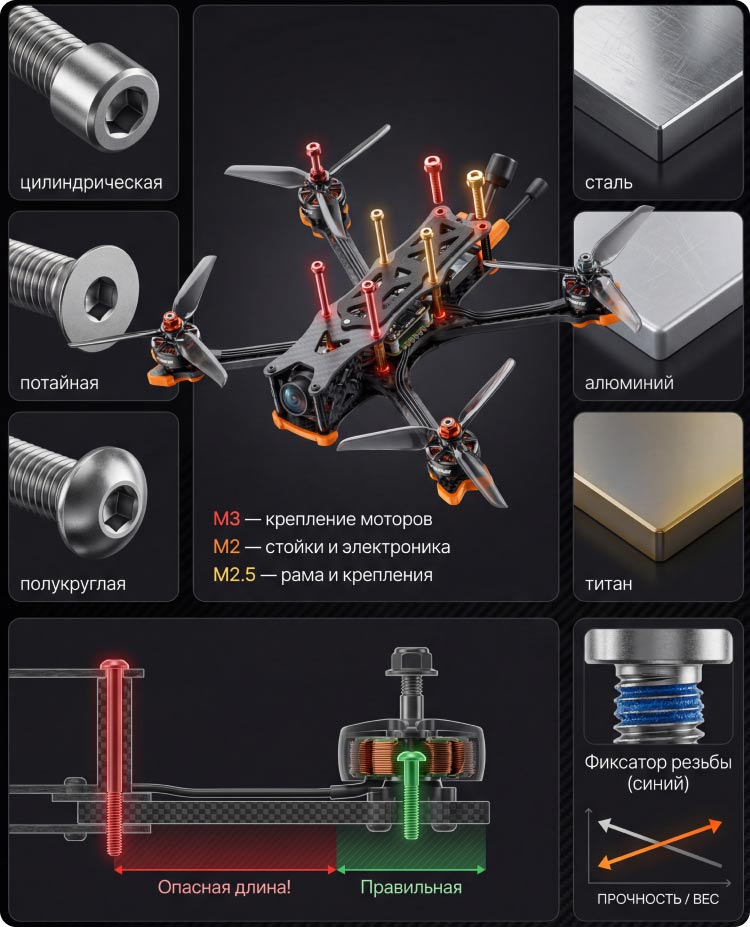

Крепёжные узлы дрона: от рамы до пропеллера
Каждый узел FPV-дрона имеет свои специфические требования. Главное правило: правильный материал в правильном узле. Это важнее, чем цена или красота анодировки.
|
Узел дрона |
Винт |
Материал |
Фиксация |
Критическая деталь |
|
Рама — основная пластина |
M3×8–12 DIN 7380, класс 12.9 |
Сталь или титан Grade 5 |
Loctite Blue 243 или нейлон-гайка M3 |
Карбон + металл: зенковка под DIN 7991 или опорная шайба |
|
Рама — стойки (топкейп) |
M3×20–35 DIN 7380 |
Алюминий 7075 (анодированный) |
Рукой + 1/4 оборота |
Алюминиевые стойки — не затягивать с ключом полностью |
|
Моторы — крепление к раме |
M3×8–10 DIN 912, класс 12.9 |
Сталь 12.9 или Ti Grade 5 |
Loctite Blue 243 |
4 винта; проверка после каждых 5–10 полётов |
|
Полётный контроллер / ESC-стек |
M3×6 нейлон или M2.5 нейлон |
Нейлон PA66 |
Рукой — без ключа |
Нейлон изолирует FC от рамы; предотвращает КЗ и передачу вибрации |
|
Камера — крепление |
M2×6–8 DIN 7380, класс 10.9 |
Сталь или Ti Grade 2 |
Без Loctite; рукой +1/4 |
Частая регулировка угла → без Loctite; нейлоновая гайка |
|
Пропеллеры — гайка мотора |
M5 нейлон-стоп или металлическая с насечкой |
Нейлон или сталь |
Только рукой — без ключа |
Самостопорящаяся: CW левые винты, CCW правые (по мотору) |
|
VTX / антенна |
M2×6 нейлон или стяжка |
Нейлон PA66 |
— |
Никогда металлические винты рядом с антенной — экранирование |
|
Защита от удара / bumper |
M3×6 нейлон DIN 7380 |
Нейлон PA66 |
— |
Ударная нагрузка; нейлон лучше поглощает энергию удара |
|
🚫 Loctite: когда нельзя Loctite Blue 243 — только для металл-металл. Нельзя: нейлон (разрушает пластик), алюминиевые стойки (сложно разобрать, часто срывается резьба), крепление камеры (требует частой регулировки). Для алюминия при необходимости — Loctite 222 (фиолетовый, очень слабый). Красный Loctite 270 — только для постоянных соединений, демонтаж невозможен без нагрева. |
6 ошибок, которые приводят к крашу или сгоревшей электронике
|
Ошибка |
Последствие |
Решение |
|
Алюминиевый винт в мотор |
Резьба в алюминии мотора срывается после 3–5 пересборок; мотор теряется в полёте → авария |
Мотор — только сталь 12.9 или Ti Grade 5; алюминиевый крепёж — только для лёгких, несиловых узлов (стойки, топкейп) |
|
Обычная гайка M3 DIN 934 без Loctite на моторе |
Вибрация от пропеллера (1000–10 000 Гц) снимает предварительный натяг за 20–30 минут полёта → мотор отпадает |
Loctite Blue 243 (легко разбирается феном) ИЛИ нейлон-стопорная гайка DIN 985 на всех винтах мотора |
|
Металлический винт в крепление FC/ESC стека |
Стальной винт касается дорожек на плате → короткое замыкание → FC/ESC сгорает мгновенно |
Только нейлоновые винты PA66 и нейлоновые стойки для электронного стека; или металлические с изолирующими шайбами |
|
Потайной DIN 7991 в карбон без зенковки |
Головка давит на кромку отверстия в карбоне → микротрещины в волокне → расслоение рамы при следующем краше |
Зенковать карбон специальным зенкером 90° до посадки головки вровень; или заменить на DIN 7380 |
|
Перетяжка алюминиевых стоек |
Резьба срывается внутри алюминиевой стойки — невозможно разобрать раму без сверления стойки |
Момент затяжки M3 в алюминий 7075: максимум 0.8–1.0 Н·м (рукой + четверть оборота); никаких ключей 'до упора' |
|
Непроверка винтов мотора после краша |
После удара винты моторов могут быть ослаблены даже без видимых повреждений → отказ мотора в следующем полёте |
После каждого краша: проверить все 4 винта мотора ключом; нанести каплю нового Loctite при необходимости |
|
✅ Экспресс-чек-лист перед полётом (крепёж) 1. Все 4 винта каждого мотора: затянуты, Loctite нанесён (лёгкое синение). 2. Нейлон-стоп гайка пропеллера: плотно от руки, не болтается. 3. Стойки рамы: не ослаблены — попробовать прокрутить рукой. 4. FC/ESC: нейлоновые стойки, никаких металлических касаний к плате. 5. После краша: проверить все винты моторов, особенно ускользнувший мотор. |
