Надёжный крепёж в электромонтаже: практическое руководство
Надёжный крепёж в электромонтаже: практическое руководство
Качество электромонтажа определяется не только сечением кабеля и характеристиками оборудования. Основа долговечной и безопасной системы — правильно подобранный крепёж. Именно он фиксирует трассы, удерживает распределительные коробки, стабилизирует лотки и щиты, предотвращает смещение элементов под нагрузкой и вибрацией.
Ошибки в выборе крепёжных решений приводят к провисанию кабельных линий, повреждению изоляции и перегреву проводников. В условиях перепадов температуры, влажности и механических воздействий крепёж работает как конструкционный элемент, а не вспомогательная деталь.

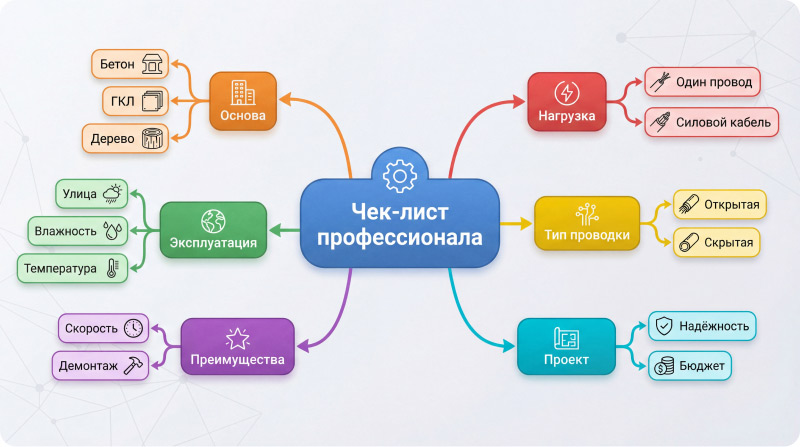

Типы крепежа для электромонтажа: сводный обзор
|
Тип крепежа |
Основание |
Диаметр кабеля |
Нагрузка на вырыв |
Применение |
|
Дюбель-хомут «ёлочка» нейлон |
Бетон, кирпич |
3–25 мм |
До 8 кг |
Открытая прокладка одиночного кабеля по бетону/кирпичу |
|
Дюбель-хомут под стяжку |
Бетон, кирпич |
Под нейлоновую стяжку любого диаметра |
До 10 кг |
Фиксация пучков кабелей стяжкой через дюбель |
|
Металлическая скоба |
Бетон, металл |
До 32 мм |
До 25 кг |
Кабели в металлорукаве, трубах на промышленных объектах |
|
Клипса (пластиковая) |
ГКЛ, дерево, пластик |
5–16 мм |
До 3 кг |
Бытовая прокладка в каркасных конструкциях |
|

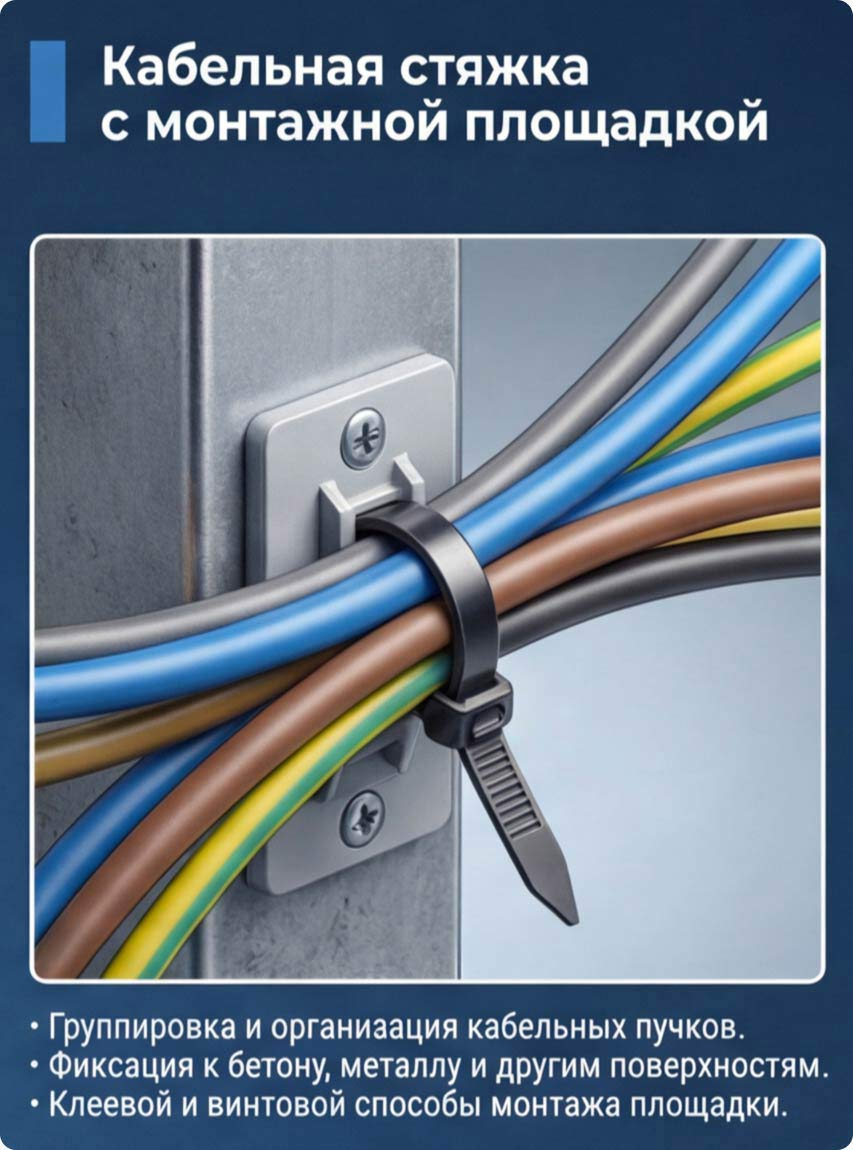

Пластина перфорированная |
Стальной каркас (саморез) |
Любой (стяжка) |
До 15 кг |
Крепление пучков к стойкам ЛСТК |
|
Дюбель-гвоздь + скоба |
Бетон, кирпич |
5–20 мм |
До 5 кг |
Быстрая прокладка, монтажный пистолет |
|
Кабельный лоток перфорированный |
Шпилька DIN 975 М8–М10 |
Весь пучок |
До 50 кг/м |
Многокабельные трассы на производстве и в ЦОД |
Открытый монтаж: оперативность и практичность

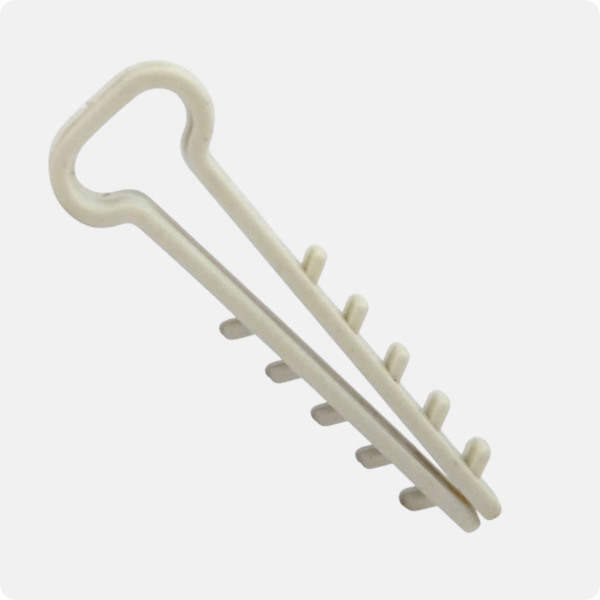

Дюбель-хомут «ёлочка»
При выполнении открытой прокладки по бетону и кирпичу оптимальным решением становится дюбель-хомут типа «ёлочка». Он сочетает простоту установки и надёжную фиксацию кабеля без применения дополнительного крепежа. Изделие представляет собой цельнолитой элемент из нейлона или полипропилена, рассчитанный на крепление одиночного проводника.
Порядок монтажа:
- Определить и отметить место крепления по линии прокладки кабеля.
- Подобрать бур строго по диаметру дюбеля — чаще всего 6 мм.
- Высверлить отверстие на требуемую глубину без расширения стенок.
- Очистить канал от пыли для плотной посадки.
- Вставить дюбель-хомут в отверстие до полного упора.
- Убедиться в фиксации: элемент не проворачивается и не извлекается вручную.
Дюбель-хомут типоразмера 5–10 выдерживает нагрузку на вырыв до 8 кг, что подтверждает его пригодность для большинства бытовых и коммерческих задач при открытой прокладке по бетону.

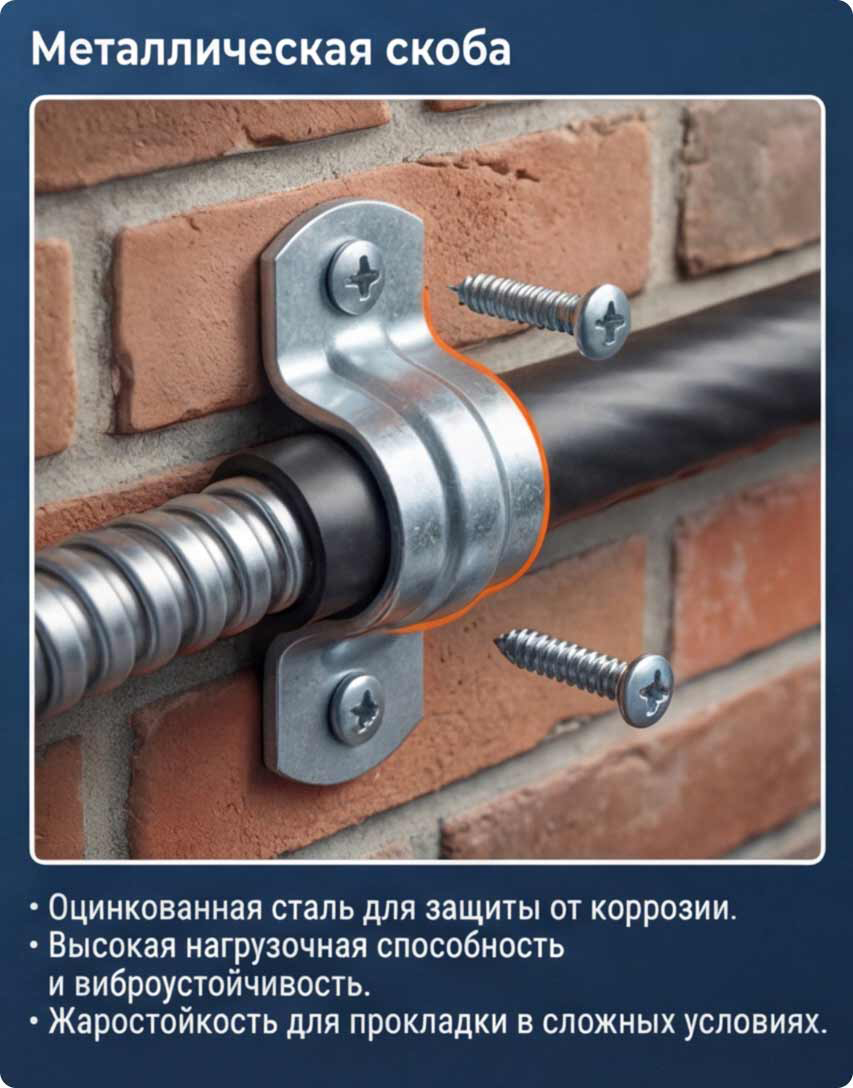

Металлические скобы и клипсы
Для прокладки кабелей в металлорукаве или металлических трубах применяют металлические скобы. Они обеспечивают механическую защиту кабеля и выдерживают значительно большие нагрузки, чем пластиковые аналоги. Клипсы используются для быстрой прокладки по гипсокартону, дереву или пластику — они крепятся саморезом без сверления отверстий под дюбель.
Рекомендации по выбору и шагу для открытого монтажа
|
Ситуация |
Крепёж |
Шаг крепления |
Дюбель / основание |
|
Одиночный кабель ВВГ по бетону |
Дюбель-хомут 5×10 нейлон |
≤ 350 мм по горизонтали, ≤ 250 мм по вертикали |
6 мм нейлоновый дюбель, глубина ≥ 40 мм |
|
Плоский кабель NYM по кирпичу |
Дюбель-хомут 8×5 (прямоугольный) |
≤ 300 мм |
6 мм нейлоновый дюбель |
|
Пучок 3–5 кабелей по бетону |
Дюбель под стяжку 6×35 + стяжка 4,8 мм |
≤ 500 мм |
6–8 мм дюбель, глубина ≥ 50 мм |
|

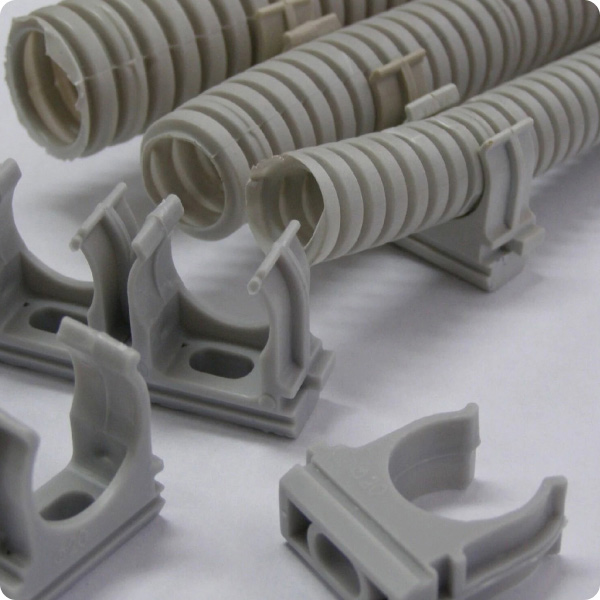

Кабель в гофротрубе Ø 20–25 мм |
Клипса Ø 20 или 25 мм + дюбель 6 мм |
≤ 400 мм |
6 мм нейлон |
|
Кабель в металлорукаве |
Металлическая скоба + дюбель 8 мм |
≤ 600 мм |
8 мм нейлон или металлический анкер |
|
Несколько труб ПНД + кабельный пучок |
Кабельный лоток 50×35 на шпильках М8 |
≤ 1500 мм (прямой участок) |
Анкер М8 в перекрытие |
Скрытая прокладка: требования к монтажу в штробах и каркасных конструкциях
Скрытая прокладка предъявляет к крепежу особые требования: он должен надёжно фиксировать кабель ещё до заделки штробы или монтажа финишного покрытия, поскольку после этого доступ к трассе будет закрыт.
|
Тип конструкции |
Крепёж в штробе / каркасе |
Материал |
Требования ПУЭ / СП |
|
Штроба в бетоне (кабель без трубы) |
Дюбель-хомут или скоба через 500 мм |
Нейлон PA6 |
ПУЭ 7.1.37: кабель плотно прилегает к стене |
|
Штроба в бетоне (в гофротрубе) |
Клипса под гофру или дюбель-хомут |
Нейлон PA6 |
ПУЭ 7.1.37: труба фиксируется перед заделкой |
|
ГКЛ, прокладка между стоек |
Клипса на саморез DIN 7504 N 3,5×25 |
PA6 + саморез нерж. A2 |
СП 31-110: в каркасе без дополнительной фиксации при Ø кабеля < 16 мм |
|
Пол (под стяжкой, в трубе ПНД) |
Труба ПНД с крышкой, без доп. крепежа |
ПНД 750N |
Труба укладывается свободно, стяжка фиксирует |
|
Потолок (подвесной, в гофре) |
Дюбель под стяжку в перекрытие + стяжка |
Нейлон PA6 |
Шаг ≤ 500 мм; гофра не должна касаться осветительных приборов |
|
Кирпичная стена (в трубе) |
Металлическая скоба + дюбель 8 мм |
Нержавеющая сталь |
ПУЭ 2.1.58: металлические трубы заземлять |

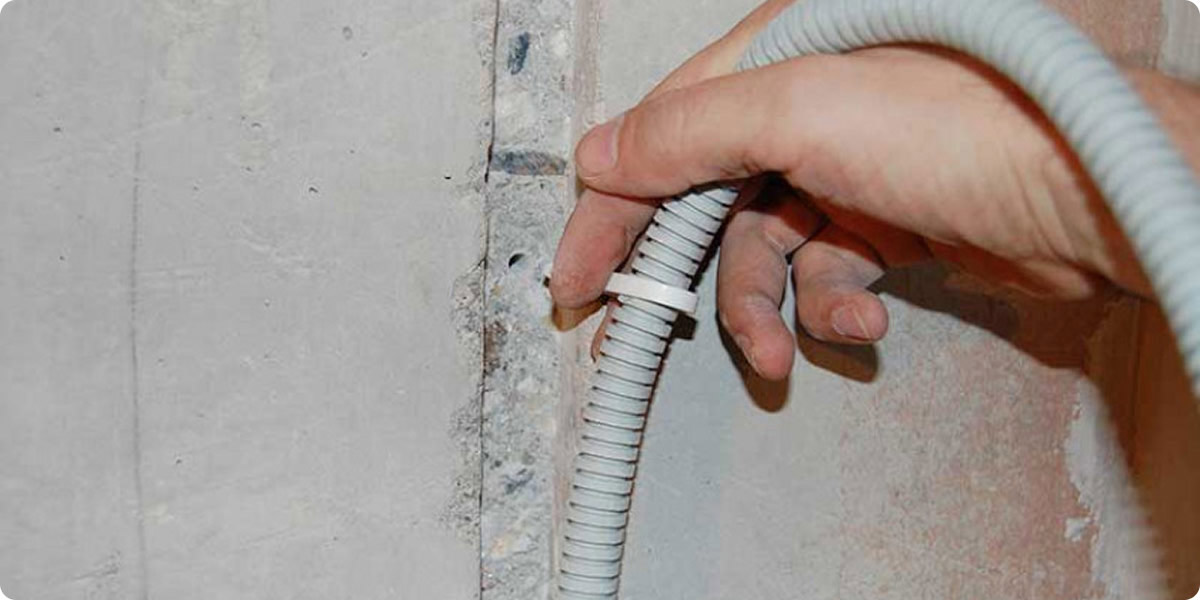

При скрытой прокладке в штробах особенно важно зафиксировать кабель или трубу перед нанесением штукатурки. Незафиксированный кабель может сместиться в процессе затирки и оказаться слишком близко к поверхности — это нарушение ПУЭ 7.1.37 и риск механического повреждения.
Нормативные шаги крепления по ПУЭ
Правила устройства электроустановок (ПУЭ 2.1.25) устанавливают максимальные расстояния между точками крепления кабелей в зависимости от их сечения и способа прокладки. Несоблюдение шагов — одна из наиболее частых причин замечаний при технической инспекции.
|
Тип кабеля / трассы |
Шаг крепления горизонт. |
Шаг крепления вертик. |
Норматив |
|
Кабели до 10 мм² |
350 мм |
250 мм |
ПУЭ 2.1.25 |
|
Кабели 10–35 мм² |
500 мм |
350 мм |
ПУЭ 2.1.25 |
|
Кабели > 35 мм² |
700 мм |
500 мм |
ПУЭ 2.1.25 |
|
Гибкий кабель (шнур) |
250 мм |
200 мм |
ПУЭ 2.1.25 |
|
Кабель в гофротрубе |
400 мм |
300 мм |
СП 31-110 |
|
Кабельный лоток (прямой) |
1500 мм |
1000 мм |
ГОСТ IEC 61537 |
|
Кабельный лоток (поворот, ответвление) |
≤ 500 мм от точки изменения направления |
— |
ГОСТ IEC 61537 |
Выбор материала крепежа по условиям монтажа
|
Условия монтажа |
Материал крепежа |
Почему |
|
Сухие помещения (квартиры, офисы) |
Нейлон PA6 (белый / серый) |
Достаточная прочность, не ржавеет, экономичен |
|
Влажные помещения (ванная, подвал) |
Нейлон PA6 + нерж. саморез A2 |
Нейлон водостоек, нерж. исключает подтёки ржавчины |
|
Уличная прокладка |
Нейлон PA66 UV-стабилизированный (чёрный) |
PA66 черный не разрушается от УФ; белый деградирует за 2–3 сезона |
|
Взрывоопасные зоны (Ex) |
Металлическая скоба нерж. A2/A4 |
Исключение пластиков, требующих стат. заземления |
|
Промышленные кабельные трассы |
Кабельный лоток горячий цинк или нерж. |
Долговечность, нагрузкоспособность, ремонтопригодность |
|
Пищевые производства |
Нерж. A4 + нейлон PA66 без пигментов |
Требования HACCP: нет загрязнения продукта |
Практические советы по монтажу
- Не затягивайте стяжкой силовые кабели: нейлоновая кабельная стяжка при затягивании создаёт локальное давление на оболочку. Для силовых кабелей (ВВГ, ВБбШв) используйте только хомуты с ограничением усилия или специальные клипсы.
- Проверяйте температурный диапазон нейлона: стандартный PA6 работает до +85°C. В зонах рядом с тепловыми трассами или в чердачных пространствах с перегревом летом используйте PA66 (до +120°C) или металлические скобы.
- Заземляйте металлические лотки: кабельные лотки из металла должны быть соединены перемычками и подключены к PE-шине в соответствии с ПУЭ 1.7. Это обязательное требование, а не рекомендация.
- Соблюдайте минимальный радиус изгиба: кабели NYM, ВВГ — радиус не менее 6 наружных диаметров. Нарушение ведёт к деформации изоляции.
- Маркируйте трассы: при многокабельной прокладке наносите маркировку через каждые 2–3 м и на каждой точке входа/выхода. Это не крепёж, но без него демонтаж превращается в многочасовую детективную работу.
Типичные ошибки в электромонтажном крепеже
|
Ошибка |
Последствие |
Правильное решение |
|
Шаг крепления больше нормативного |
Провисание кабеля, повреждение изоляции при вибрации |
Соблюдать шаги по ПУЭ 2.1.25 (350–700 мм в зависимости от сечения) |
|
Белый нейлон на улице |
Хрупкость и разрушение за 2–3 сезона под УФ |
Только UV-стабилизированный PA66 чёрный для наружных работ |
|
Стяжка вместо хомута на силовом кабеле |
Затяжка нейлоновой стяжкой повреждает изоляцию |
Хомуты с контролируемым усилием или специальные клипсы |
|
Дюбель-хомут в газобетон без спецдюбеля |
Вырыв при нагрузке — кабель провисает |
Специальный дюбель для газобетона |
|
Металлическая скоба на кабель без изоляции кромок |
Повреждение оболочки кабеля острыми краями |
Скоба с пластиковой вставкой или скругленными кромками |
|
Гофра на потолке без фиксации |
Провисание, контакт с осветительными приборами |
Дюбели под стяжку с шагом ≤ 500 мм |
|
Кабельный лоток без заземления |
Нарушение ПУЭ 1.7 — опасность поражения током |
Соединить лотки перемычками и подключить к PE-шине |
Грамотно подобранный крепёж в электромонтаже — это вопрос безопасности: провисший кабель, повреждённая изоляция или незаземлённый лоток создают риск поражения током и пожара. Разница в стоимости между правильным и неправильным крепежом несопоставима с ценой аварии.
