Якість електромонтажу визначається не лише перетином кабелю та характеристиками обладнання. Основа довговічної та безпечної системи — правильно підібране кріплення. Саме воно фіксує траси, утримує розподільні коробки, стабілізує лотки та щити, запобігає зміщенню елементів під навантаженням і вібрацією.
Помилки у виборі кріпильних рішень призводять до провисання кабельних ліній, пошкодження ізоляції та перегріву провідників. В умовах перепадів температури, вологості та механічних впливів кріплення працює як конструкційний елемент, а не допоміжна деталь.
Типи кріплення для електромонтажу: зведений огляд
|
Тип кріплення |
Основа |
Діаметр кабелю |
Навантаження на вирив |
Застосування |
|
Дюбель-хомут «ялинка» нейлон |
Бетон, цегла |
3–25 мм |
До 8 кг |
Відкрита прокладка одиночного кабелю по бетону/цеглі |
|

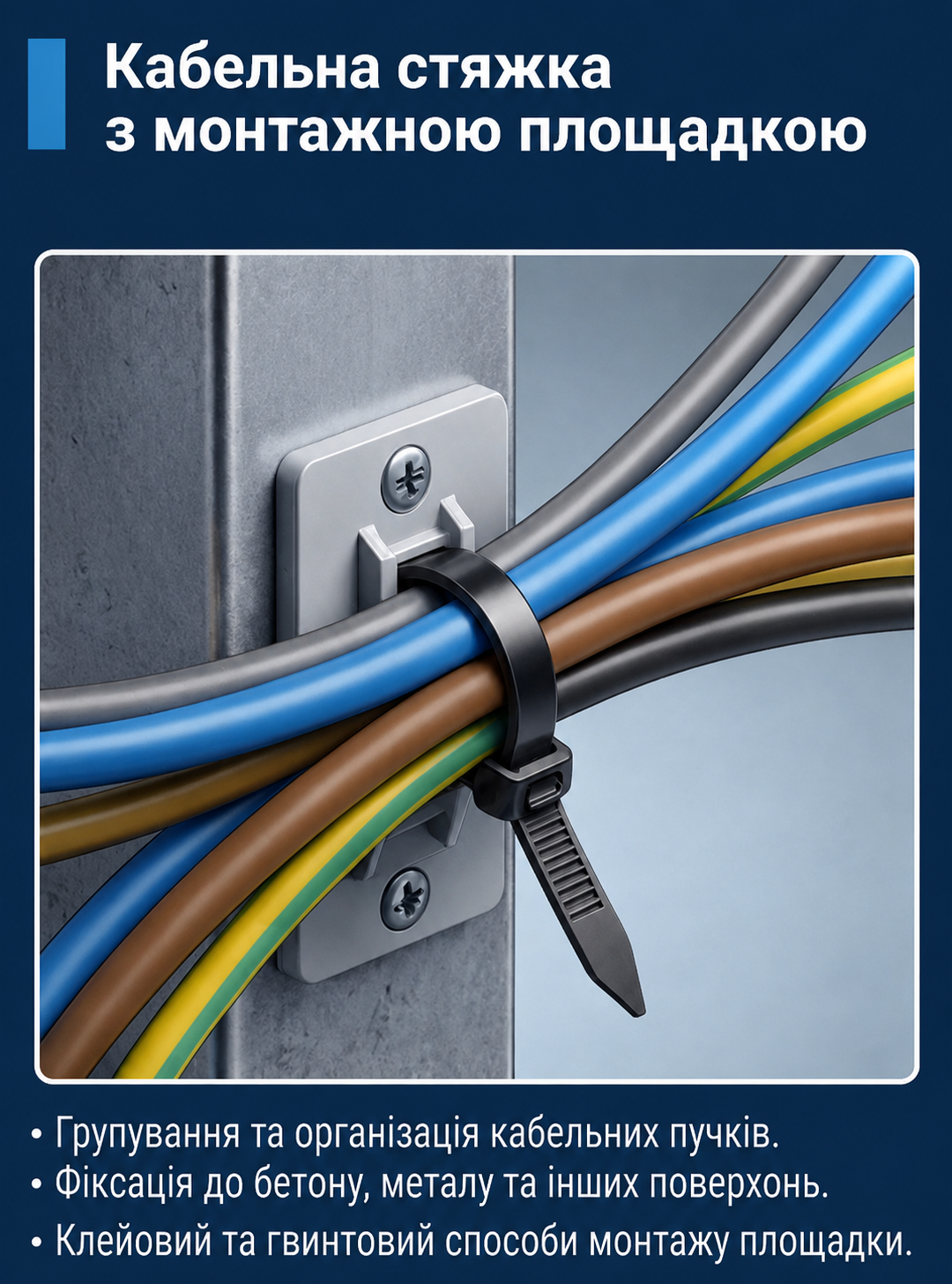

Дюбель-хомут під стяжку |
Бетон, цегла |
Під нейлонову стяжку будь-якого діаметру |
До 10 кг |
Фіксація пучків кабелів стяжкою через дюбель |
|
Металева скоба |
Бетон, метал |
До 32 мм |
До 25 кг |
Кабелі в металорукаві, трубах на промислових об'єктах |
|
Кліпса (пластикова) |
ГКЛ, дерево, пластик |
5–16 мм |
До 3 кг |
Побутова прокладка в каркасних конструкціях |
|
Пластина перфорована |
Сталевий каркас (саморіз) |
Будь-який (стяжка) |
До 15 кг |
Кріплення пучків до стійок ЛСТК |
|
Дюбель-цвях + скоба |
Бетон, цегла |
5–20 мм |
До 5 кг |
Швидка прокладка, монтажний пістолет |
|
Кабельний лоток перфорований |
Шпилька DIN 975 М8–М10 |
Весь пучок |
До 50 кг/м |
Багатокабельні траси на виробництві та в ЦОД |
Відкритий монтаж: оперативність і практичність
Дюбель-хомут «ялинка»
При виконанні відкритої прокладки по бетону та цеглі оптимальним рішенням є дюбель-хомут типу «ялинка». Він поєднує простоту встановлення та надійну фіксацію кабелю без застосування додаткового кріплення.
Порядок монтажу:
- Визначити та відмітити місце кріплення по лінії прокладки кабелю.
- Підібрати бур строго за діаметром дюбеля — найчастіше 6 мм.
- Просвердлити отвір на потрібну глибину без розширення стінок.
- Очистити канал від пилу для щільної посадки.
- Вставити дюбель-хомут в отвір до повного упору.
- Переконатися у фіксації: елемент не провертається і не витягується вручну.
Дюбель-хомут типорозміру 5–10 витримує навантаження на вирив до 8 кг, що підтверджує його придатність для більшості побутових та комерційних завдань при відкритій прокладці по бетону.
Металеві скоби та кліпси

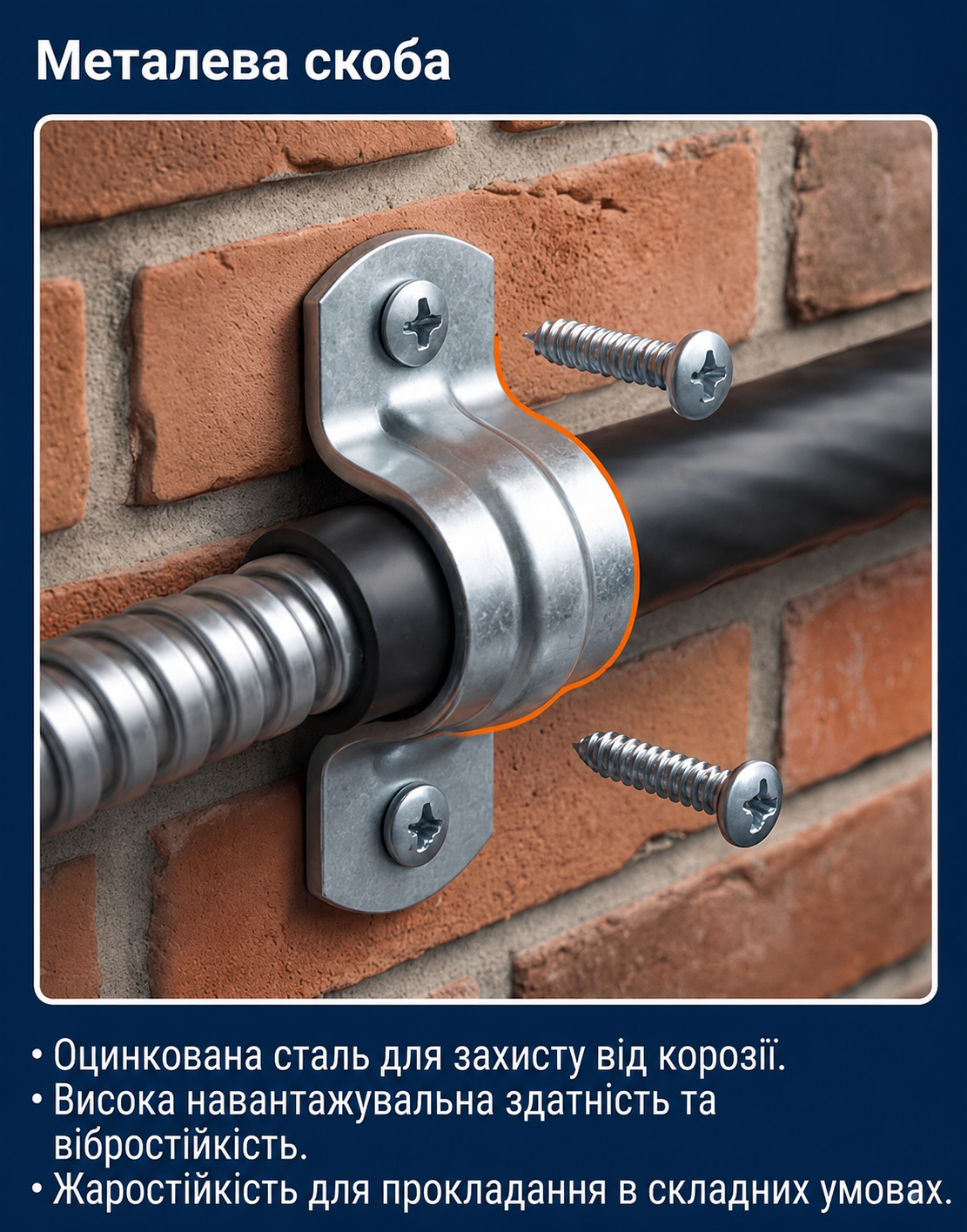

Для прокладки кабелів у металорукаві або металевих трубах застосовують металеві скоби. Вони забезпечують механічний захист кабелю та витримують значно більші навантаження, ніж пластикові аналоги. Кліпси використовуються для швидкої прокладки по гіпсокартону, дереву або пластику — кріпляться саморізом без свердління отворів під дюбель.
Рекомендації щодо вибору та кроку для відкритого монтажу
|
Ситуація |
Кріплення |
Крок кріплення |
Дюбель / основа |
|
Одиночний кабель ВВГ по бетону |
Дюбель-хомут 5×10 нейлон |
≤ 350 мм по горизонталі, ≤ 250 мм по вертикалі |
6 мм нейлоновий дюбель, глибина ≥ 40 мм |
|
Плоский кабель NYM по цеглі |
Дюбель-хомут 8×5 (прямокутний) |
≤ 300 мм |
6 мм нейлоновий дюбель |
|
Пучок 3–5 кабелів по бетону |
Дюбель під стяжку 6×35 + стяжка 4,8 мм |
≤ 500 мм |
6–8 мм дюбель, глибина ≥ 50 мм |
|
Кабель у гофротрубі Ø 20–25 мм |
Кліпса Ø 20 або 25 мм + дюбель 6 мм |
≤ 400 мм |
6 мм нейлон |
|
Кабель у металорукаві |
Металева скоба + дюбель 8 мм |
≤ 600 мм |
8 мм нейлон або металевий анкер |
|
Кілька труб ПНД + кабельний пучок |
Кабельний лоток 50×35 на шпильках М8 |
≤ 1500 мм (прямий участок) |
Анкер М8 у перекриття |
Прихована прокладка: вимоги до монтажу в штробах і каркасних конструкціях
Прихована прокладка висуває до кріплення особливі вимоги: воно повинно надійно фіксувати кабель ще до закладки штроби або монтажу фінішного покриття, оскільки після цього доступ до траси буде закритий.
|
Тип конструкції |
Кріплення в штробі / каркасі |
Матеріал |
Вимоги ПУЕ / ДБН |
|
Штроба в бетоні (кабель без труби) |
Дюбель-хомут або скоба через 500 мм |
Нейлон PA6 |
ПУЕ 7.1.37: кабель щільно прилягає до стіни |
|
Штроба в бетоні (в гофротрубі) |
Кліпса під гофру або дюбель-хомут |
Нейлон PA6 |
ПУЕ 7.1.37: труба фіксується перед закладкою |
|
ГКЛ, прокладка між стійок |
Кліпса на саморіз DIN 7504 N 3,5×25 |
PA6 + саморіз нерж. A2 |
ДБН В.2.5-27: у каркасі без доп. фіксації при Ø кабелю < 16 мм |
|
Підлога (під стяжкою, в трубі ПНД) |
Труба ПНД з кришкою, без доп. кріплення |
ПНД 750N |
Труба вкладається вільно, стяжка фіксує |
|
Стеля (підвісна, в гофрі) |
Дюбель під стяжку в перекриття + стяжка |
Нейлон PA6 |
Крок ≤ 500 мм; гофра не повинна торкатися світильників |
|
Цегляна стіна (в трубі) |
Металева скоба + дюбель 8 мм |
Нержавіюча сталь |
ПУЕ 2.1.58: металеві труби заземлювати |
При прихованій прокладці в штробах особливо важливо зафіксувати кабель або трубу перед нанесенням штукатурки. Незафіксований кабель може зміститися в процесі затирання і опинитися надто близько до поверхні — це порушення ПУЕ 7.1.37 та ризик механічного пошкодження.
Нормативні кроки кріплення за ПУЕ
Правила улаштування електроустановок (ПУЕ 2.1.25) встановлюють максимальні відстані між точками кріплення кабелів залежно від їх перетину та способу прокладки. Недотримання кроків — одна з найчастіших причин зауважень при технічній інспекції.
|
Тип кабелю / траси |
Крок кріплення горизонт. |
Крок кріплення вертик. |
Норматив |
|
Кабелі до 10 мм² |
350 мм |
250 мм |
ПУЕ 2.1.25 |
|
Кабелі 10–35 мм² |
500 мм |
350 мм |
ПУЕ 2.1.25 |
|
Кабелі > 35 мм² |
700 мм |
500 мм |
ПУЕ 2.1.25 |
|
Гнучкий кабель (шнур) |
250 мм |
200 мм |
ПУЕ 2.1.25 |
|
Кабель у гофротрубі |
400 мм |
300 мм |
ДБН В.2.5-27 |
|
Кабельний лоток (прямий) |
1500 мм |
1000 мм |
ДСТУ IEC 61537 |
|
Кабельний лоток (поворот, відгалуження) |
≤ 500 мм від точки зміни напрямку |
— |
ДСТУ IEC 61537 |

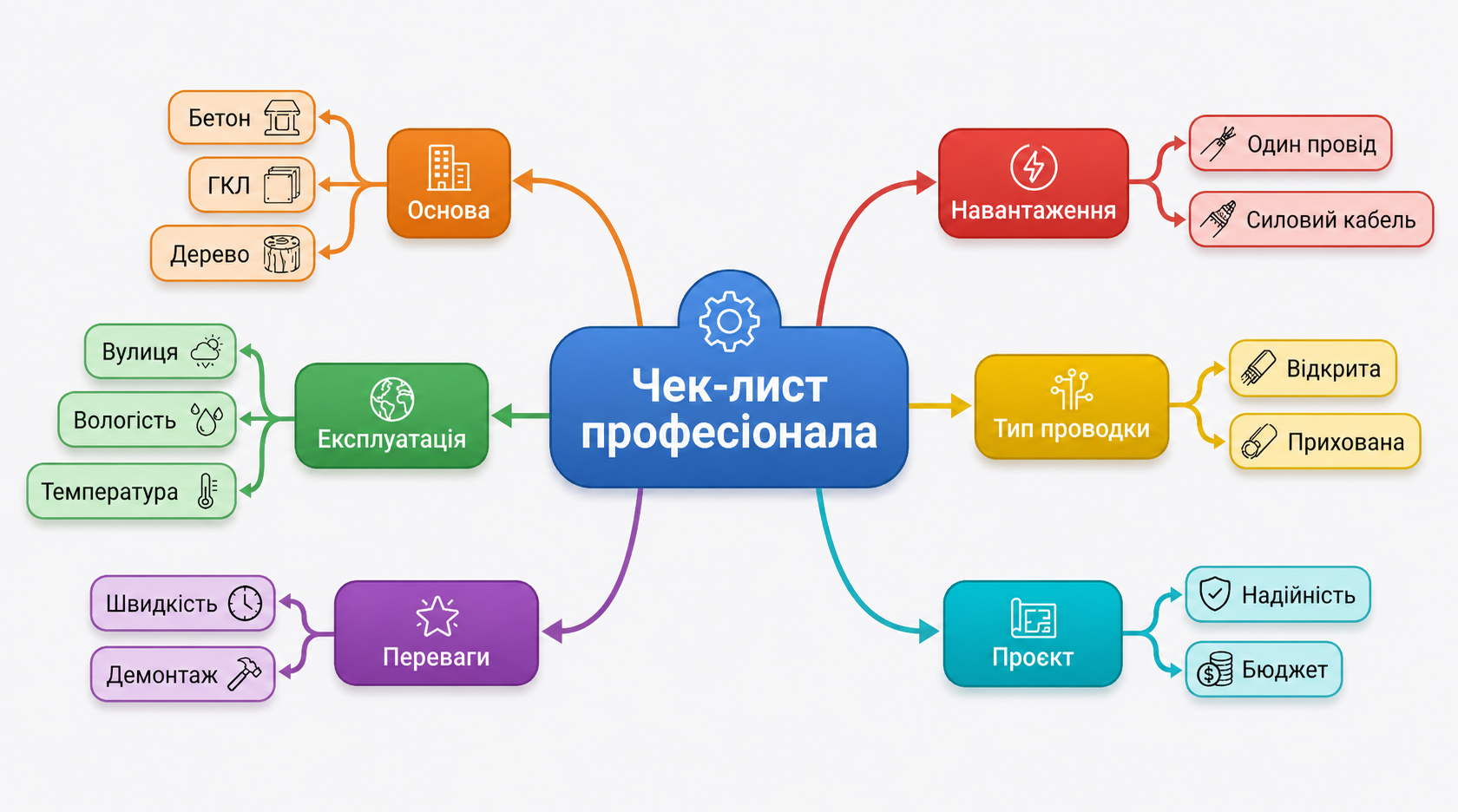

Вибір матеріалу кріплення за умовами монтажу
|
Умови монтажу |
Матеріал кріплення |
Чому |
|
Сухі приміщення (квартири, офіси) |
Нейлон PA6 (білий / сірий) |
Достатня міцність, не іржавіє, економічний |
|
Вологі приміщення (ванна, підвал) |
Нейлон PA6 + нерж. саморіз A2 |
Нейлон водостійкий, нерж. виключає підтікання іржі |
|
Вулична прокладка |
Нейлон PA66 UV-стабілізований (чорний) |
PA66 чорний не руйнується від УФ; білий деградує за 2–3 сезони |
|
Вибухонебезпечні зони (Ex) |
Металева скоба нерж. A2/A4 |
Виключення пластиків, що вимагають стат. заземлення |
|
Промислові кабельні траси |
Кабельний лоток гаряче цинкування або нерж. |
Довговічність, вантажопідйомність, ремонтопридатність |
|
Харчові виробництва |
Нерж. A4 + нейлон PA66 без пігментів |
Вимоги HACCP: немає забруднення продукту |
Практичні поради з монтажу
- Не затягуйте стяжкою силові кабелі: нейлонова кабельна стяжка при затягуванні створює локальний тиск на оболонку. Для силових кабелів (ВВГ, ВБбШв) використовуйте лише хомути з обмеженням зусилля або спеціальні кліпси.
- Перевіряйте температурний діапазон нейлону: стандартний PA6 працює до +85°C. У зонах поруч із тепловими трасами або на горищних просторах із перегрівом влітку використовуйте PA66 (до +120°C) або металеві скоби.
- Заземлюйте металеві лотки: кабельні лотки з металу повинні бути з'єднані перемичками та підключені до PE-шини відповідно до ПУЕ 1.7. Це обов'язкова вимога, а не рекомендація.
- Дотримуйтеся мінімального радіуса вигину: кабелі NYM, ВВГ — радіус не менше 6 зовнішніх діаметрів. Порушення веде до деформації ізоляції.
- Маркуйте траси: при багатокабельній прокладці наносьте маркування через кожні 2–3 м та на кожній точці входу/виходу.
Типові помилки в електромонтажному кріпленні
|
Помилка |
Наслідок |
Правильне рішення |
|
Крок кріплення більший за нормативний |
Провисання кабелю, пошкодження ізоляції при вібрації |
Дотримуватися кроків за ПУЕ 2.1.25 (350–700 мм) |
|
Білий нейлон на вулиці |
Крихкість і руйнування за 2–3 сезони під УФ |
Тільки UV-стабілізований PA66 чорний для зовнішніх робіт |
|
Стяжка замість хомута на силовому кабелі |
Затяжка нейлоновою стяжкою пошкоджує ізоляцію |
Хомути з контрольованим зусиллям або спеціальні кліпси |
|
Дюбель-хомут у газобетон без спецдюбеля |
Вирив при навантаженні — кабель провисає |
Спеціальний дюбель для газобетону |
|
Металева скоба на кабель без ізоляції кромок |
Пошкодження оболонки кабелю гострими краями |
Скоба з пластиковою вставкою або заокругленими кромками |
|
Гофра на стелі без фіксації |
Провисання, контакт зі світильниками |
Дюбелі під стяжку з кроком ≤ 500 мм |
|
Кабельний лоток без заземлення |
Порушення ПУЕ 1.7 — небезпека ураження струмом |
З'єднати лотки перемичками та підключити до PE-шини |
Грамотно підібране кріплення в електромонтажі — це питання безпеки: кабель, що провисає, пошкоджена ізоляція або незаземлений лоток створюють ризик ураження струмом та пожежі. Різниця у вартості між правильним і неправильним кріпленням незіставна з ціною аварії.
