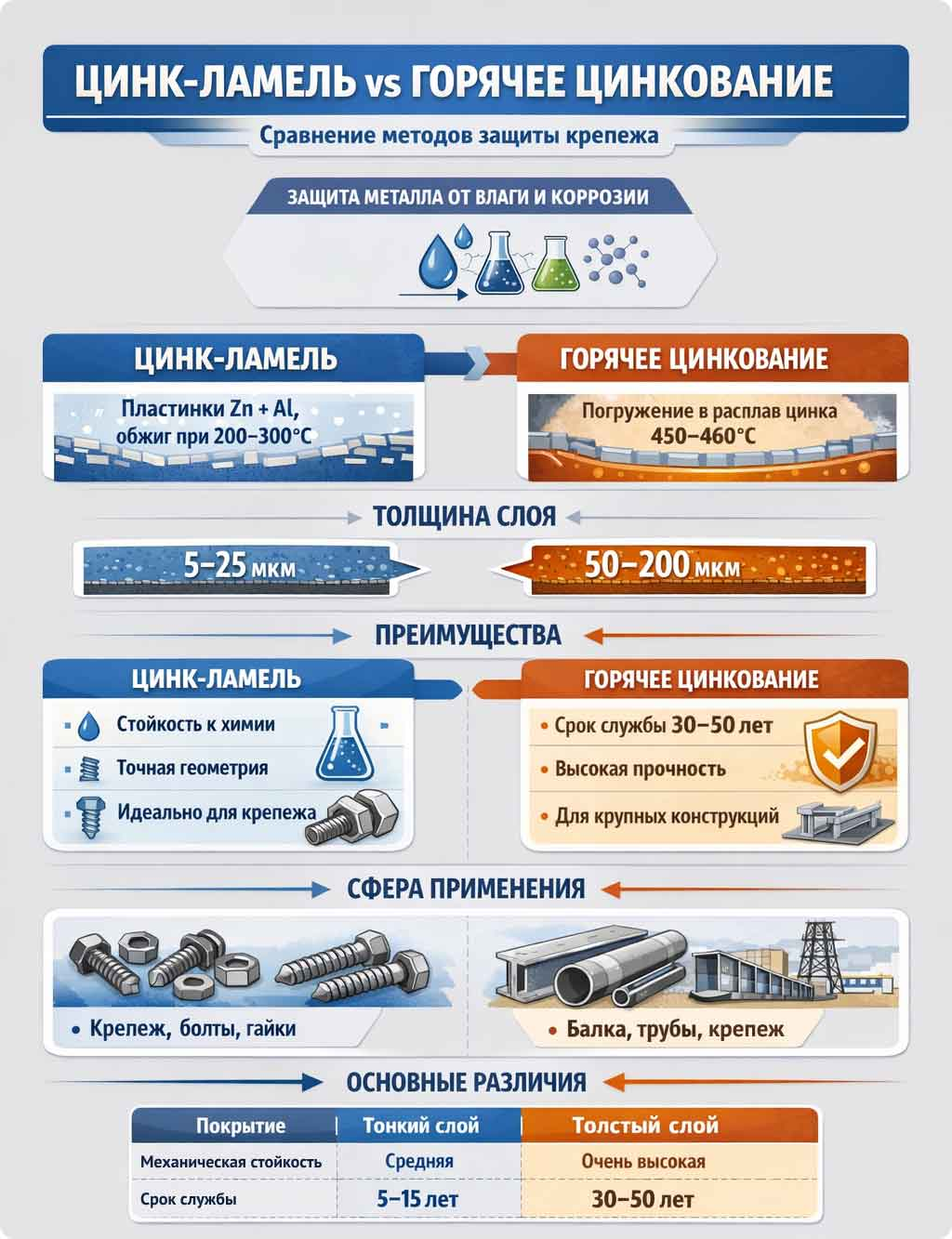

Цинк-ламель vs горячее цинкование: сравниваем методы покрытия крепежа



Металл служит основой строительных, энергетических и машиностроительных конструкций. При этом он чувствителен к влаге, химическим средам и температурным перепадам. Коррозия постепенно нарушает структуру материала, снижает прочность и уменьшает срок службы изделий.



Среди распространённых методов защиты крепежа выделяются цинк-ламельное покрытие и горячее цинкование. Они формируют барьер между металлом и внешней средой, но опираются на разные принципы работы, отличаются толщиной слоя и сферой применения.





Цинк-ламельное покрытие: принцип технологии



Цинк-ламельная технология относится к современным методам антикоррозионной защиты. Основа покрытия — композиция из микроскопических пластин (ламелей) цинка и алюминия, распределённых в специальном связующем составе. Перед нанесением металл очищают от загрязнений и следов окисления. Покрытие наносят методом погружения или распыления, после чего деталь проходит термообработку при 200–300 °C. В процессе нагрева ламели спекаются и формируют тонкий защитный слой толщиной 5–25 мкм.



Многослойная структура перекрывает микропоры и дефекты поверхности. Отсутствие электролитических процессов при нанесении полностью исключает риск водородного охрупчивания — это критически важно для высокопрочных болтов классов 10.9 и 12.9.



Современные торговые марки цинк-ламельных покрытий: Geomet (компания NOF Metal Coatings), Dacromet (PPG). Они соответствуют стандарту ISO 10683 и требованиям большинства OEM-производителей в автомобилестроении.





Горячее цинкование: принцип технологии



Горячее цинкование — один из старейших и наиболее надёжных способов защиты стальных изделий. Технология основана на полном погружении изделия в ванну с расплавленным цинком при температуре 450–460 °C. При этом происходит диффузионная реакция: атомы цинка проникают в поверхностный слой стали, а атомы железа — в расплав. На поверхности формируется прочный межметаллический слой, связанный с основным металлом на атомном уровне.



Такое металлургическое соединение исключает отслаивание и растрескивание покрытия при ударах и деформациях. Толщина защитного слоя составляет 45–150 мкм в зависимости от состава стали и времени выдержки в ванне. Стандарт: ISO 10684, ГОСТ Р 9.316.



Главный нюанс горячего цинкования для крепежа: толстый слой (50–150 мкм) существенно изменяет геометрию резьбы. Для болтов М8 и крупнее это решаемо — резьбу нарезают после оцинкования. Для мелкого крепежа (М6 и мельче) горячий цинк нередко исключается именно по этой причине.





Детальное сравнение двух технологий









Сравнение по ключевым параметрам







Как сделать верный выбор: применение по задачам





Правило большого пальца: если деталь имеет резьбу М6 или мельче, или если требуется точный момент затяжки (болты 10.9/12.9) — выбирайте цинк-ламель. Если деталь крупная (М12 и более), несёт механическую нагрузку с ударами и эксплуатируется под открытым небом в умеренном климате — горячее цинкование будет экономически оправдано.





Стандарты и нормативные документы









Практические советы при выборе покрытия



• Не смешивайте покрытия в одном узле: болт с цинк-ламелью + гайка с горячим цинком создают гальваническую пару при разных потенциалах. Используйте одинаковое покрытие на всех деталях соединения.



• Учитывайте момент затяжки: цинк-ламельное покрытие снижает коэффициент трения до μ = 0,09–0,14. При том же моменте затяжки болт окажется перетянутым по сравнению с незащищённым или оцинкованным аналогом. Корректируйте момент по таблице производителя.



• Для болтов 12.9 — только ламель или нержавейка: горячее цинкование с предварительным травлением создаёт риск водородного насыщения стали. Для класса 12.9 это недопустимо.



• Горячий цинк в зоне кислотной среды: pH ниже 6 разрушает цинк ускоренно. В зонах с кислотными осадками, вблизи производств с выбросами SO₂ или в почве с pH < 6 — цинк-ламель предпочтительнее.



• Проверяйте сертификаты NSS: запрашивайте у поставщика протоколы испытаний в соляном тумане (ISO 9227). Минимум для строительного крепежа в C3: 480 часов до появления белой коррозии и 720 часов до красной.
