Особливості дюбелів для теплоізоляції

Конструктивно стандартний дюбель для теплоізоляції складається з трьох частин: капелюшка (притискного диска), гільзи з розпірною частиною та стрижня.

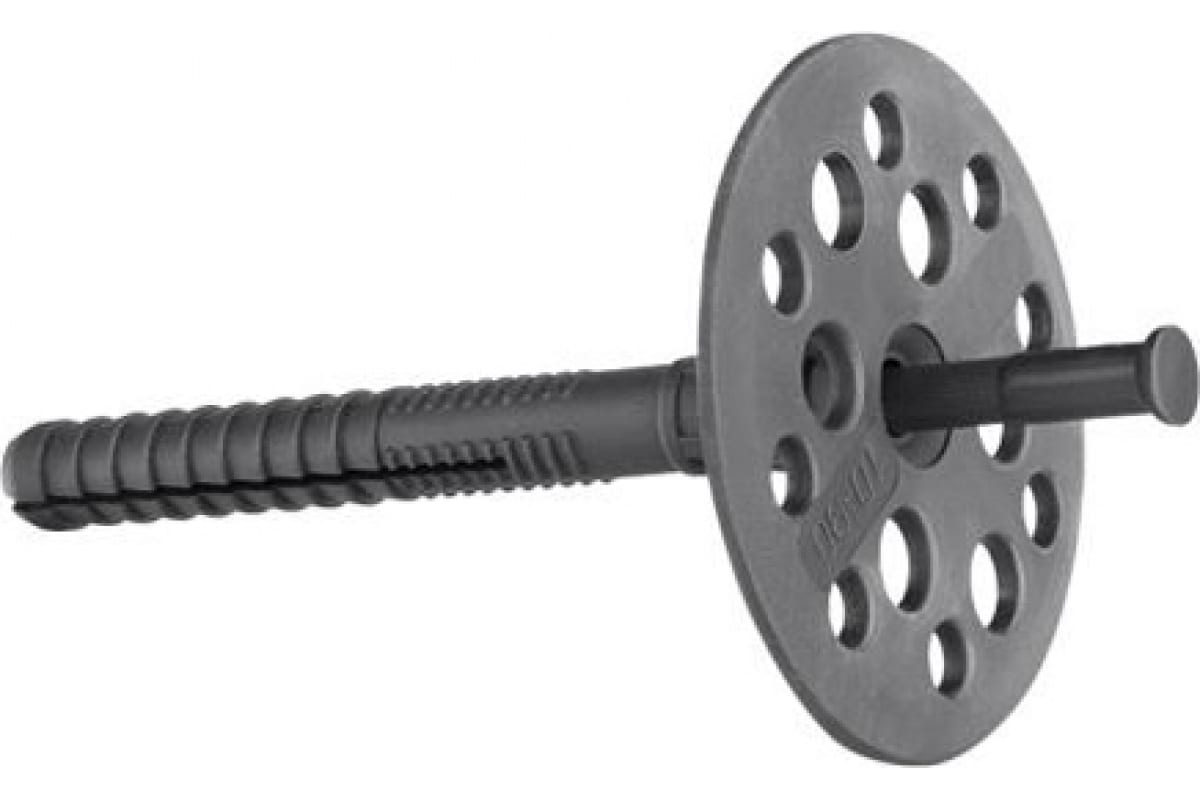

Конструкція дюбеля для кріплення теплоізоляції на прикладі дюбеля

Капелюшок дюбеля для теплоізоляції має шорстку поверхню, технологічні отвори та додаткові ребра жорсткості в місці з'єднання капелюшка та гільзи, що підвищують зчеплення з утеплювачем.

Діаметр капелюшка дюбеля для теплоізоляції значно більший за діаметри інших дюбелів і зазвичай становить 45-90 мм. В Україні найбільш популярними є дюбелі з капелюшком 50-60 мм.

Іноді, для кращої фіксації теплоізоляційного матеріалу, на гільзу надягають додаткову шайбу розширювальну —Рондоль. Також Рондоль може використовуватися і з іншим кріпленням - зі шурупами по бетону, дюбель-цвяхами та універсальними шурупами.

За рахунок великого діаметру капелюшка дюбель для теплоізоляції також іноді називають тарільчастим дюбелем, парашютом або грибом.

Гільза дюбеля складається з двох частин. Перша, розпірна - відповідає за фіксацію дюбеля в основі. Не розпірна частина дозволяє утримати шари ізоляції і утеплювача.

Зазвичай, гільза має дві розпірні зони, що дозволяє надійно закріпити всю теплоізоляційну систему до фасаду. А спеціальні насічки, шипи та зубці зі зворотною спрямованістю забезпечують підвищену міцність на вирив та зріз.

Довжина гільзи для теплоізоляції дюбеля залежить від розмірів шапки і зазвичай становить 40-400 мм.

Тіло дюбеля, до якого входить капелюшок і гільза, може бути виготовлене з різних матеріалів - поліпропілену, поліаміду, нейлону і т.д. Також великий попит мають дюбелі, виготовлені з перероблених матеріалів. Такі дюбелі не поступаються за своїми показниками міцності поліпропіленовим або поліамідним аналогам, а їх використання при утепленні дозволяє зробити свій внесок в очищення планети від пластикового сміття.

Останньою по порядку, але не за значущістю, частиною дюбеля є стрижень. Саме за рахунок стрижня відбувається розпір гільзи в основі матеріалу та фіксація всієї конструкції.Стрижень дюбеля може бути виготовлений із поліпропілену, склопластику або з оцинкованої сталі.

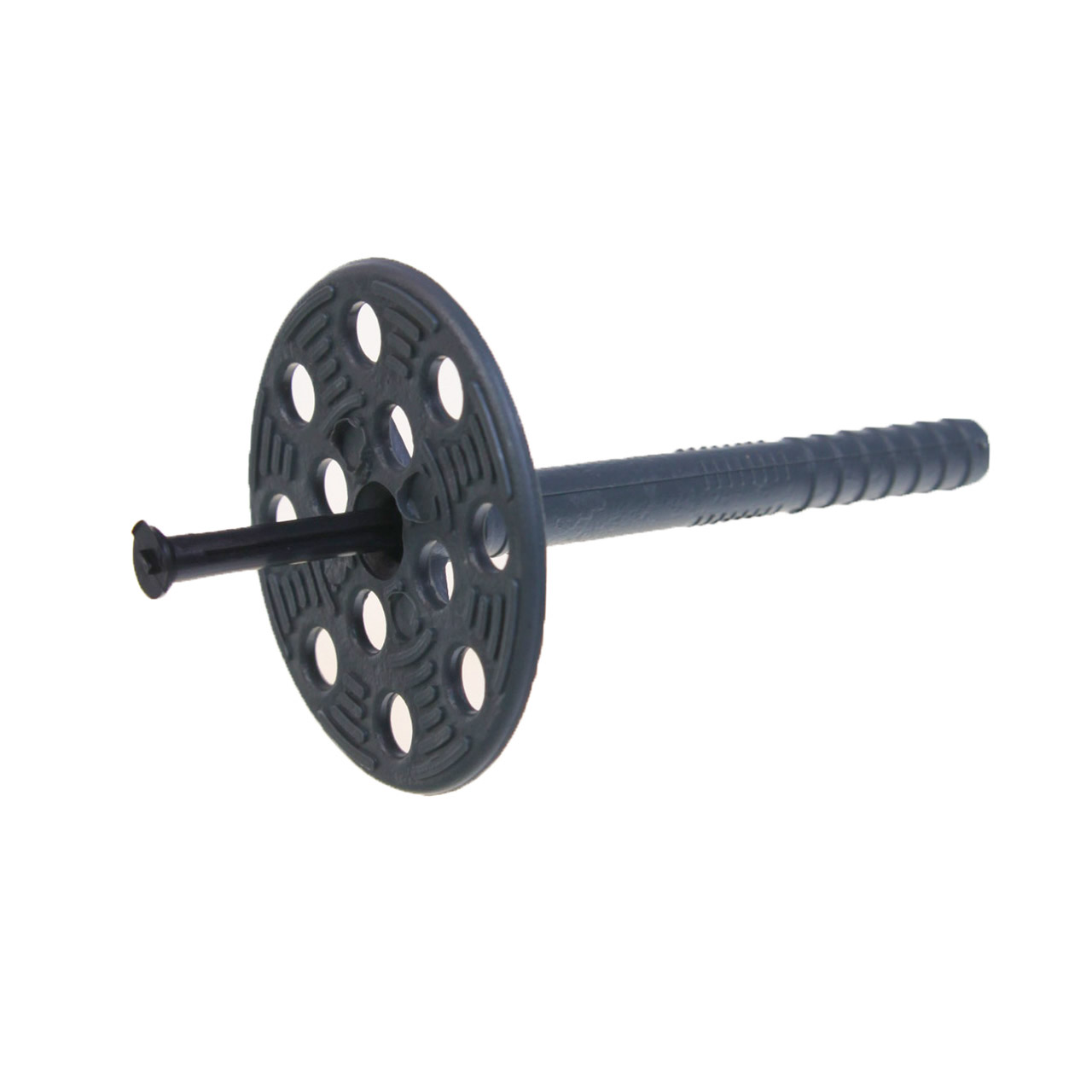

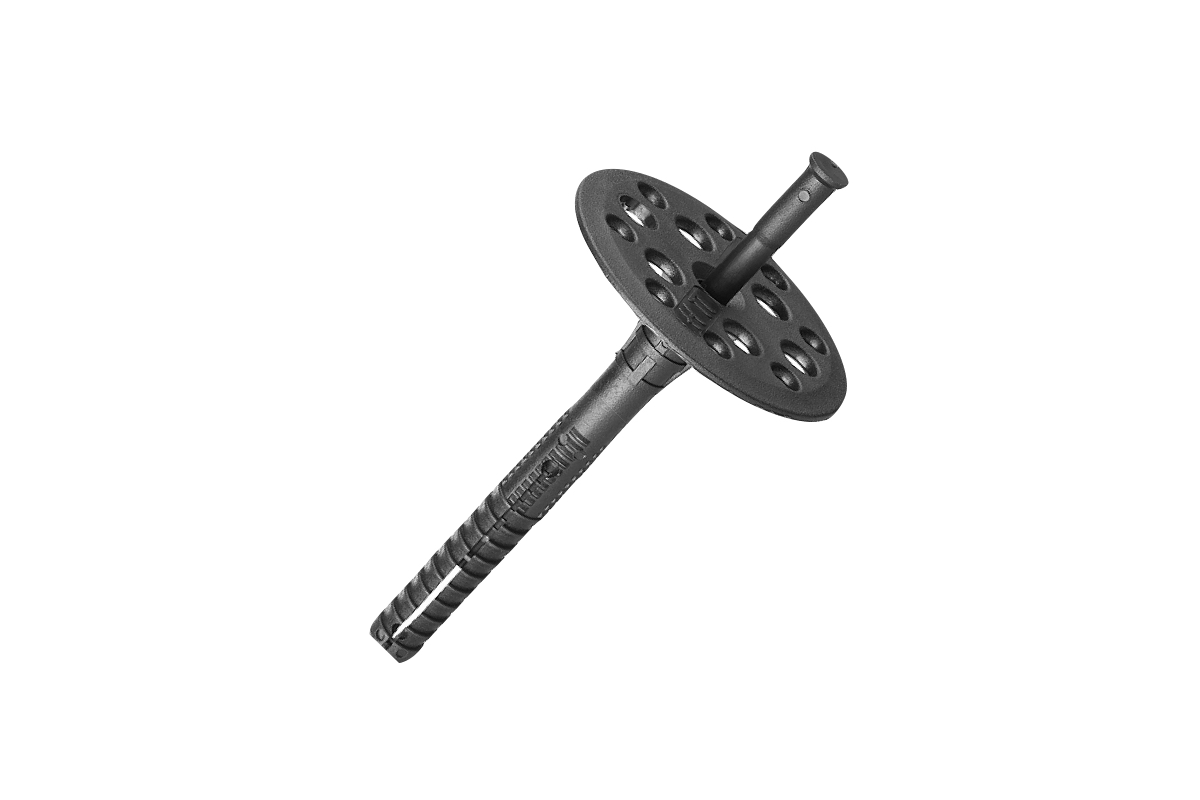

Дюбелі для теплоізоляції із пластиковим стрижнем

Дюбелі для теплоізоляції із пластиковим стрижнем використовуються для кріплення легких теплоізоляційних будівельних матеріалів та виробів.

Хоча часто тіло дюбеля та стрижень виготовляються з однакового матеріалу, іноді тіло такого дюбеля виготовляється з м'якшого матеріалу, що дозволяє уникнути ламкості дюбеля під час встановлення та експлуатації.

Хоча дюбель із пластиковим стрижнем часто використовується при приватному домобудівництві, через неможливість кріплення важких шарів утеплювача він практично не застосовується при утепленні багатоповерхових будинків.

Середня витрата дюбелів для теплоізоляції із пластиковим стрижнем становить – 5-8 шт. на 1 м ².

Розрахунок необхідного діаметра, довжини та кількості дюбелів для теплоізоляції.

Для надійної фіксації теплоізоляційного матеріалу до основи потрібно правильно розрахувати відповідний діаметр і довжину дюбеля.

Відповідний діаметр дюбеля для теплоізоляції безпосередньо залежить від матеріалу утеплювача. Так, при утепленні рихлими та легкими матеріалами підходять дюбелі з великим діаметром капелюшка, а для кріплення щільного утеплювача, такого як пінопласт, можна використовувати дюбелі з мінімальним діаметром.

Підходяща довжина дюбеля вже залежить відразу від декількох параметрів. Загальна формула розрахунку довжини має такий вигляд:

L = E + H + R + V, де:

L - підсумкова довжина дюбеля;
E — довжина розпірної частини дюбеля;
H — товщина теплоізоляційного матеріалу;
R - товщина клейового розчину або старої штукатурки;
V - запас на кривизну, відхилення фасаду.

Необхідна кількість дюбелів обчислюється за формулою:

W = S x Q, де:

W - підсумкова кількість;
S — загальна площа поверхні, що утеплюється;
Q – витрата дюбелів на 1 м² теплоізоляційного матеріалу.

Також завжди необхідно мати додатковий запас дюбелів (5-10 шт.) - На випадок поломки при монтажі або втрати.

Монтаж дюбелів для теплоізоляції

Дюбелі для теплоізоляції підходять для кріплення, як у повнотілі, так і в пустотілі основи, серед яких: повнотіла цегла, пустотіла цегла, керамзитобетон, газобетон.

Матеріали основи, для яких підходять дюбелі для кріплення теплоізоляції

Весь процес монтажу дюбелів для кріплення теплоізоляції виглядає так:

1. Утеплювач фіксується на основі за допомогою клейової основи (пінополіуретан, пінопласт) або в розпір (плити з мінеральної або базальтової вати).
2. На утеплювачі проводиться розмітка та відзначаються місця кріплення. Потім через утеплювач робиться наскрізний отвір. При цьому глибина отвору, виконаного в базовій поверхні, повинна бути на 10–15 мм більшою за розрахункову. Необхідність такого запасу пов'язана з тим, що якісно продути та очистити отвір від будівельної крихти не вийде.
3. Дюбель вставляється в підготовлений отвір так, щоб капелюшок щільно притискав утеплювач.
4. У дюбель вставляється розпірний стрижень-цвях і забивається молотком.
