Шпонкова сталь: призначення та властивості матеріалу



Шпонкова сталь — калібрований металопрокат, призначений для виготовлення шпонок: деталей машин і механізмів, які вставляються в паз вала і маточини для передачі крутного моменту. По суті, шпонка — найпростіший і найнадійніший з'єднувальний елемент у машинобудуванні: вона фіксує деталь, що обертається (шків, зубчасте колесо, муфту) на валу, не допускаючи провертання. Шпонкова сталь постачається за ГОСТ 8787-68 (в а країнах СНД) і зарубіжним аналогом DIN 6880 — обидва стандарти повністю сумісні за типорозмірами.





Що таке шпонкова сталь?

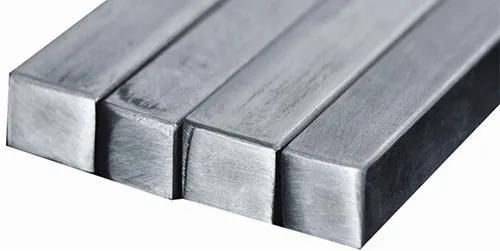

Шпонкова сталь — один з різновидів каліброваного металопрокату, тобто сталі з точними розмірами перерізу та покращеною якістю поверхні. Така точність досягається спеціальними методами обробки: холодним або гарячим волочінням, плоским або об'ємним калібруванням. Результат — пруток з прямокутним або квадратним перерізом, готовий до нарізки на шпонки потрібної довжини без додаткової механічної обробки бічних граней.



Стандартна довжина прутка — 1 000 мм. Майстру достатньо відрізати від прутка шматок потрібної довжини, обробити торці (зняти задирки, зробити фаски) — і шпонка готова. Це значно скорочує час і витрати на виготовлення з'єднувальних елементів в умовах ремонтної майстерні або серійного виробництва.





Принцип роботи шпонкового з'єднання

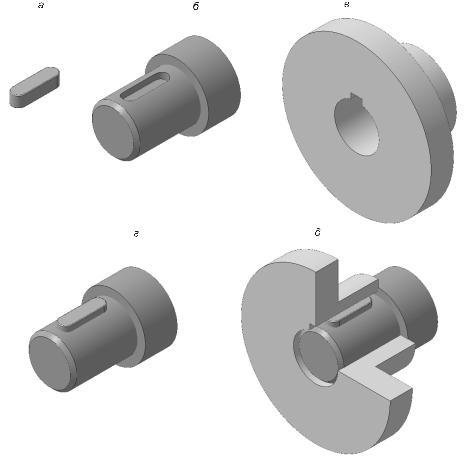

Шпонка вставляється в пази на валу та маточині (насадженій деталі) одночасно. При обертанні вала зусилля передається через шпонку на деталь — або навпаки. Шпонкове з'єднання — роз'ємне: при необхідності його можна розібрати і зібрати знову, на відміну від пресової посадки (натягу). Шпонка працює на зріз і зминання бічних граней: саме ці навантаження визначають вибір матеріалу та розміру.



Важлива функція шпонки — запобіжна. При перевантаженні шпонка зрізається раніше, ніж руйнується вал або дорогоцінна деталь. Це дозволяє обмежити збитки і легко відновити з'єднання заміною шпонки. З цієї причини шпонку іноді навмисно виготовляють з більш м'якого матеріалу, ніж вал.



Види шпонок



Таблиця 1 — Види шпонок та область застосування:





Призматична шпонка — найбільш універсальна. Вона буває з прямими (тип A) та заокругленими (тип B) торцями, а також із заокругленням з одного боку (тип C). Призматичні шпонки можуть утворювати як рухомі (ковзні), так і нерухомі з'єднання залежно від посадки. Сегментна шпонка зручна тим, що точно самовстановлюється в пазу — особливо на конічних кінцях валів. Клинова шпонка за рахунок ухилу 1:100 створює осьове зусилля, що притискає деталь до вала, але вимагає ретельного підгонки.



Властивості та характеристики шпонкової сталі



Механічні властивості (ГОСТ 8787-68)



•  Тимчасовий опір розриву: не менше 590 МПа (60 кгс/мм²)



• Твердість (після термічної обробки): 32–40 HRC



• Відносне подовження: не менше 12%



• Ударна в'язкість: не менше 40 Дж/см²





Ключові властивості



Висока міцність і зносостійкість — шпонки витримують багаторазові цикли навантаження без значного зносу, що критично для механізмів зі змінними та ударними навантаженнями. Гарна оброблюваність — матеріал легко піддається різці, фрезеруванню та шліфуванню, що спрощує виготовлення шпонок будь-якої форми на місці. Точність розмірів — калібрування забезпечує мінімальні допуски (±h9 по ширині, ±h11 по висоті), що гарантує правильну посадку без доопрацювання.



Стійкість до навантажень — вуглецеві сталі Ст45 та 40Х стійкі до широкого діапазону температур (до −40°С для стандартного виконання), механічних навантажень на зріз і зминання. Економічність — стандартний пруток довжиною 1 м дозволяє отримати кілька шпонок без втрат матеріалу; немає потреби в дорогому спеціалізованому обладнанні для їх виготовлення.



Марки сталі для шпонок



Вибір марки сталі визначається умовами роботи з'єднання: рівнем навантажень, характером (статичні, ударні, реверсивні), умовами середовища (вологість, агресивні речовини), вимогами до демонтажу. Шпонки однакової форми з різних марок сталі мають різні експлуатаційні характеристики і не є взаємозамінними — заміна шпонки іншою маркою вимагає перевірки розрахунку.



Таблиця 2 — Марки сталі для шпонок та їх характеристики:





Стандартна і найпоширеніша марка за ГОСТ 8787-68 — Ст45 (45Г). Саме вона застосовується в більшості загальномашинобудівних з'єднань і завжди є в наявності на складах.



Розміри шпонкової сталі за ГОСТ 8787-68

Маркування: Сталь шпонкова b × h ГОСТ 8787-68. Наприклад, «Сталь шпонкова 18×11 ГОСТ 8787-68» — пруток шириною 18 мм і висотою 11 мм. Перерізи від 2×2 мм (квадрат) до 100×50 мм (полоса). Розмір підбирається за діаметром вала згідно з таблицею ГОСТ 23360-78 (для призматичних шпонок). Граничні відхилення: по ширині — h9; по висоті — h11 (для перерізів ≥ 6 мм) або h13 (для 2–6 мм).



Таблиця 3 — Стандартні перерізи шпонкової сталі ГОСТ 8787-68:





ГОСТ 8787-68 = DIN 6880: вироби за цими стандартами повністю взаємозамінні при збігу типорозміру та марки сталі.



Галузі застосування



Таблиця 4 — Застосування шпонкової сталі за галузями:









Переваги шпонкових з'єднань



• Простота конструкції і виготовлення — не вимагає складного обладнання.



• Роз'ємність — з'єднання легко розібрати і зібрати без спеціального інструменту.



• Точна передача крутного моменту — висока контактна поверхня забезпечує надійну фіксацію.



• Запобіжна функція — шпонка може навмисно служити слабкою ланкою, захищаючи вал від поломки.



• Уніфікація — стандартні розміри за ГОСТ/DIN дозволяють швидко знайти заміну в будь-якій майстерні.



• Економічність — шпонкова сталь дешева, пруток нарізається на потрібні довжини без відходів.



⚠ Шпонки однієї форми, але різних марок сталі — не взаємозамінні. Заміна вимагає перевірочного розрахунку на зріз і зминання за діючими навантаженнями.



Нормативна база



• ГОСТ 8787-68 — Сталь чистотягнута для шпонок. Сортамент (= DIN 6880).



• ГОСТ 23360-78 — Шпонки призматичні. Розміри, допуски та посадки.



• ГОСТ 8786-68 — Шпонки сегментні.



• ГОСТ 24068-80 — Шпонки клинові.



• ГОСТ 24069-80 — Шпонки тангенціальні.



• DIN 6885 — Призматичні шпонки (зарубіжний аналог ГОСТ 23360-78).



• ГОСТ 1050-2013 — Прокат сталевий калібрований (марки Ст45 та ін.).
