Що являє собою шайба DIN 6798A

Стандарт DIN 6798 охоплює декілька типів зубчастих стопорних шайб; виконання А — це шайба із зубцями по зовнішньому діаметру. Така конструкція забезпечує довше плече важеля для зубців порівняно з шайбами з внутрішніми зубцями (тип J/Z), що дає більш виражений стопорний ефект і робить виконання А кращим вибором там, де головка болта або гайка повністю перекриває шайбу.

Шайба застосовується як самостійний елемент замість пружинної шайби (гровера) або контргайки у вузлах, що зазнають вібраційних і ударних навантажень, — там, де потрібен швидкий і недорогий захист різьбового з'єднання від відкручування без зміни конструкції самого кріплення.

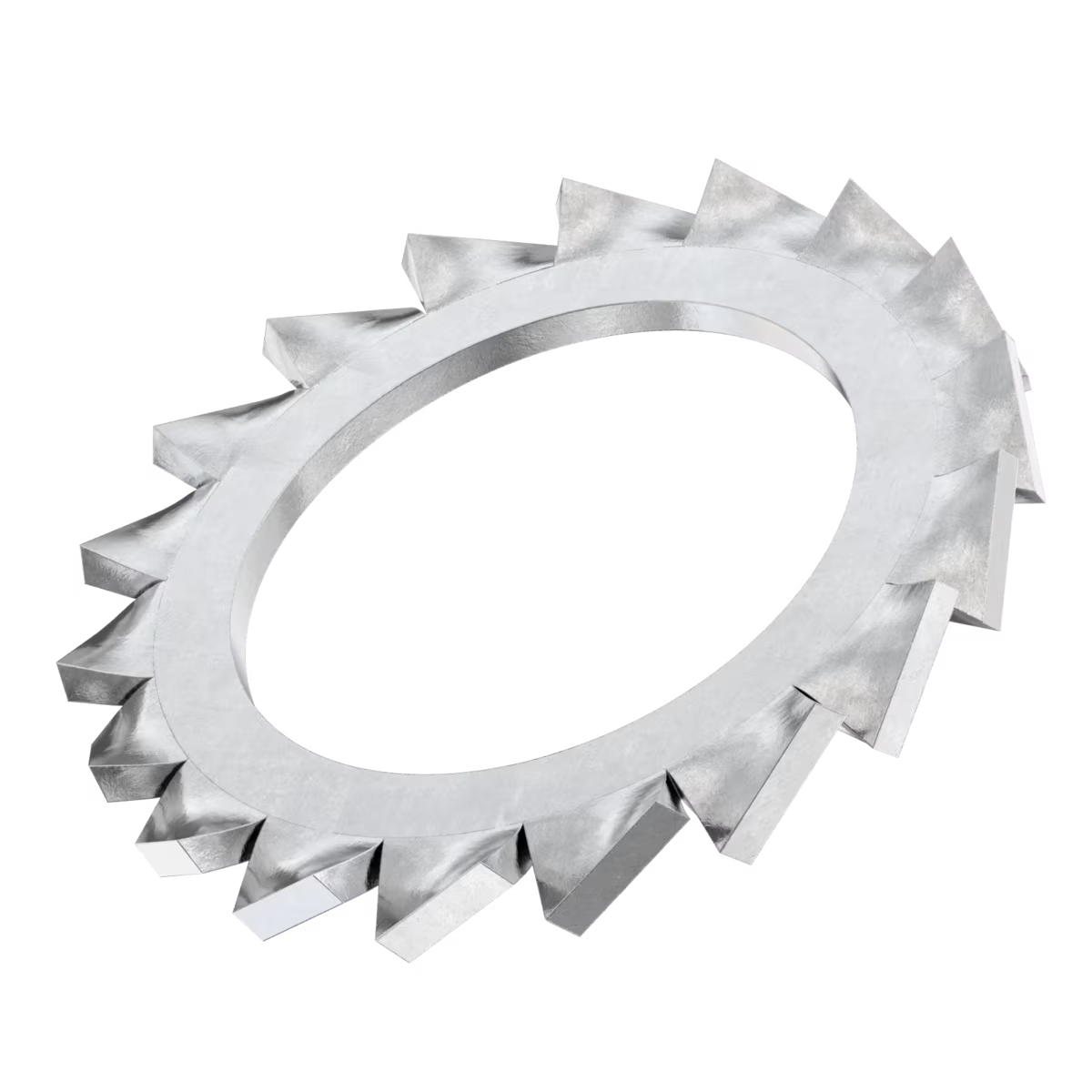

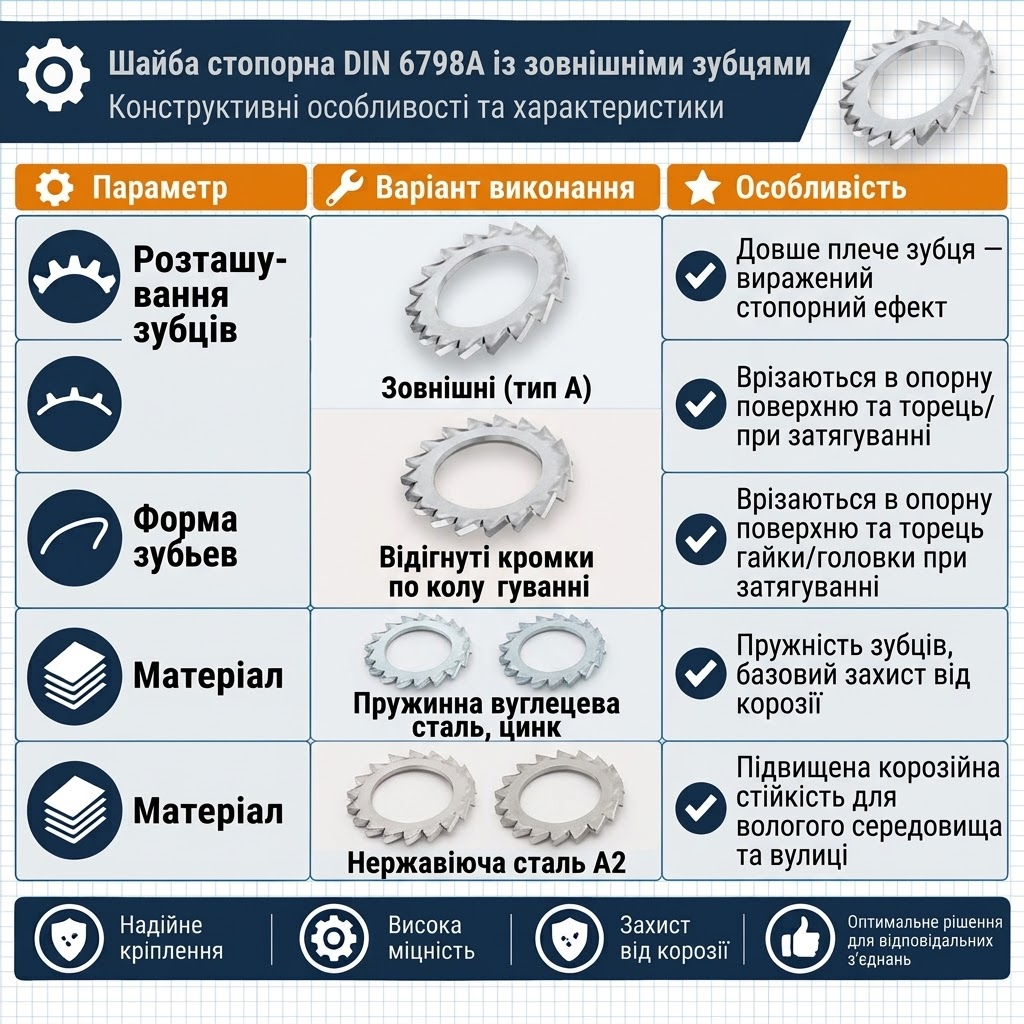

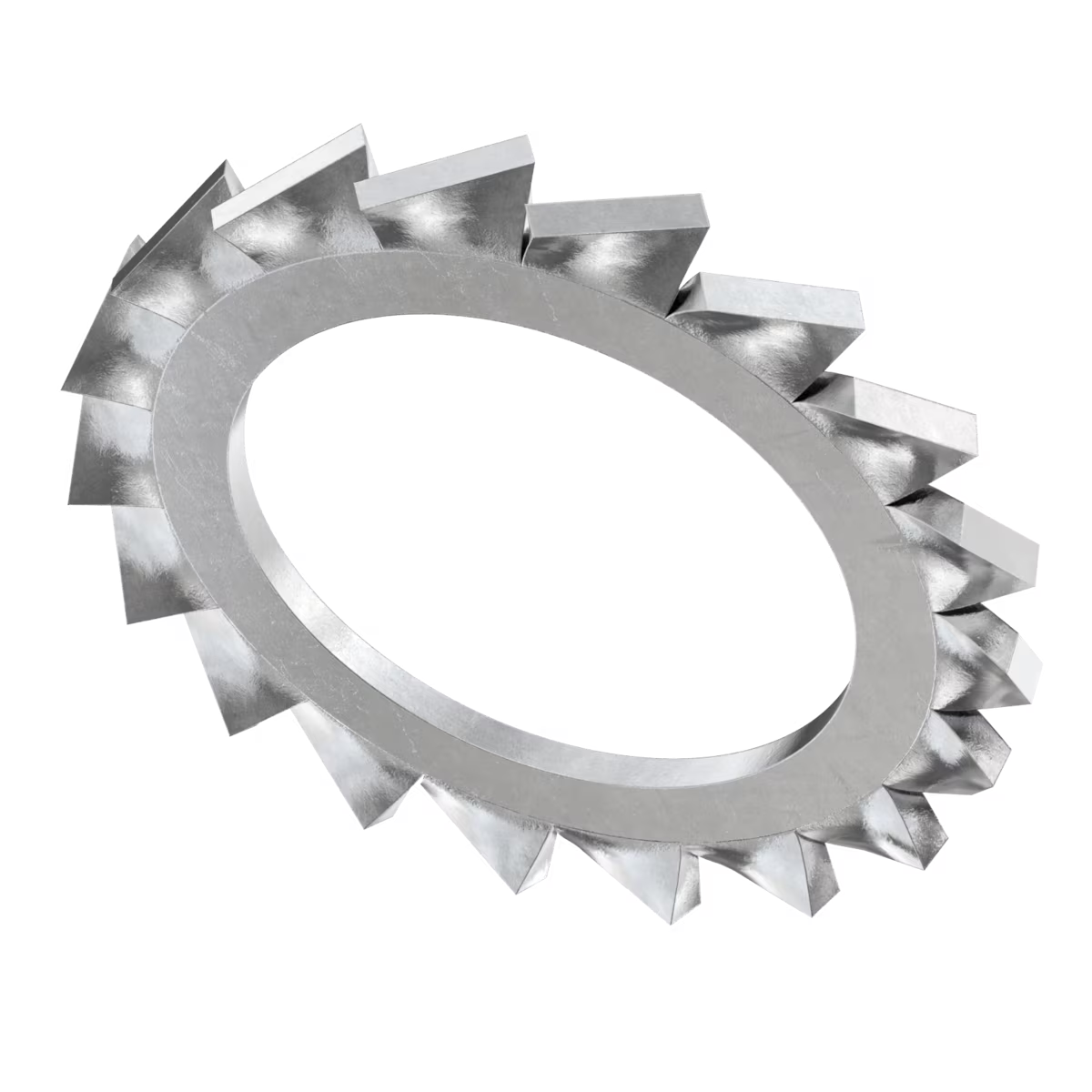

  Конструктивні особливості

  Технічні характеристики

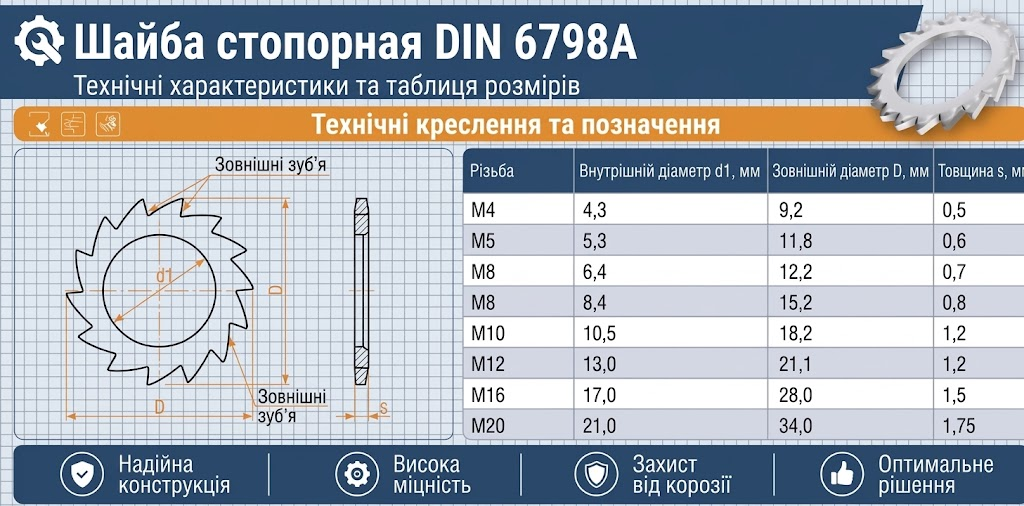

  Таблиця розмірів

* Точний діаметр, товщину і матеріал конкретного артикулу уточнюйте в картці товару на сайті — лінійка може доповнюватися новими позиціями.

  Переваги

• Надійний захист різьбового з'єднання від самовільного відкручування під дією вібрації та динамічних навантажень
• Не потребує зміни конструкції болта, гвинта або гайки — встановлюється як звичайна плоска шайба
• Зовнішнє розташування зубців забезпечує більш виражений стопорний ефект порівняно з шайбами з внутрішніми зубцями
• Простий і швидкий монтаж без спеціального інструменту
• Невисока вартість порівняно із самоконтрящими гайками чи хімічними фіксаторами різьби
• Виконання з нержавіючої сталі А2 дозволяє застосовувати шайбу в умовах підвищеної вологості та агресивного середовища.

  На що звернути увагу

• Зубці залишають видимі сліди (насічки) на опорній поверхні деталі — не підходить для декоративних чи пофарбованих поверхонь
• Потребує достатнього моменту затягування для повноцінного врізання зубців — при недотягуванні стопорний ефект знижується
• При багаторазовому відкручуванні і закручуванні ефективність зубців поступово знижується, деталь варто замінити
• Не замінює повноцінний розрахунок різьбового з'єднання на вібростійкість в особливо відповідальних вузлах — там можуть знадобитися додаткові заходи (фіксатор різьби, контргайка)
• Зовнішній діаметр шайби має вміщуватися під головкою болта або гайкою — у стиснених умовах може не вистачити місця.

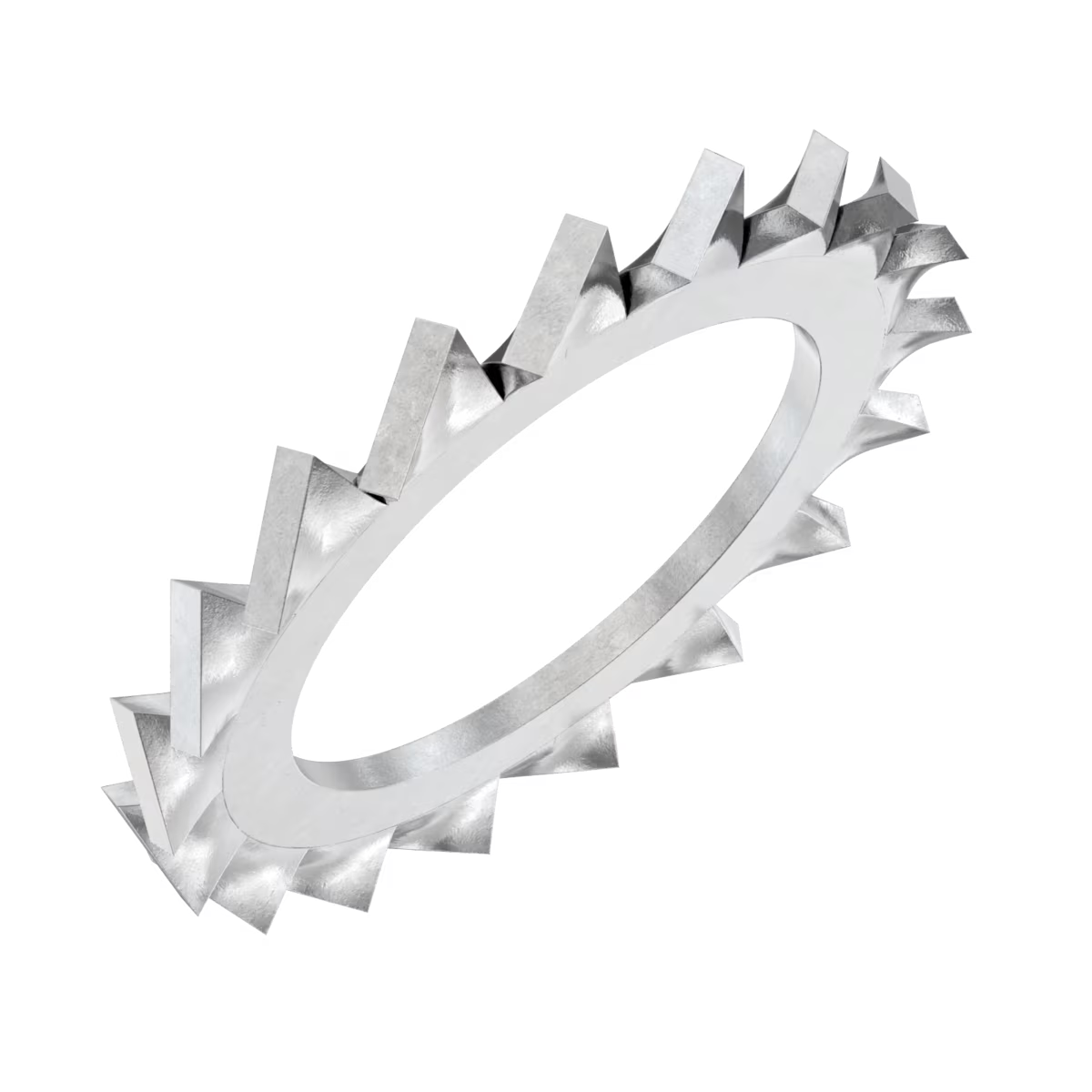

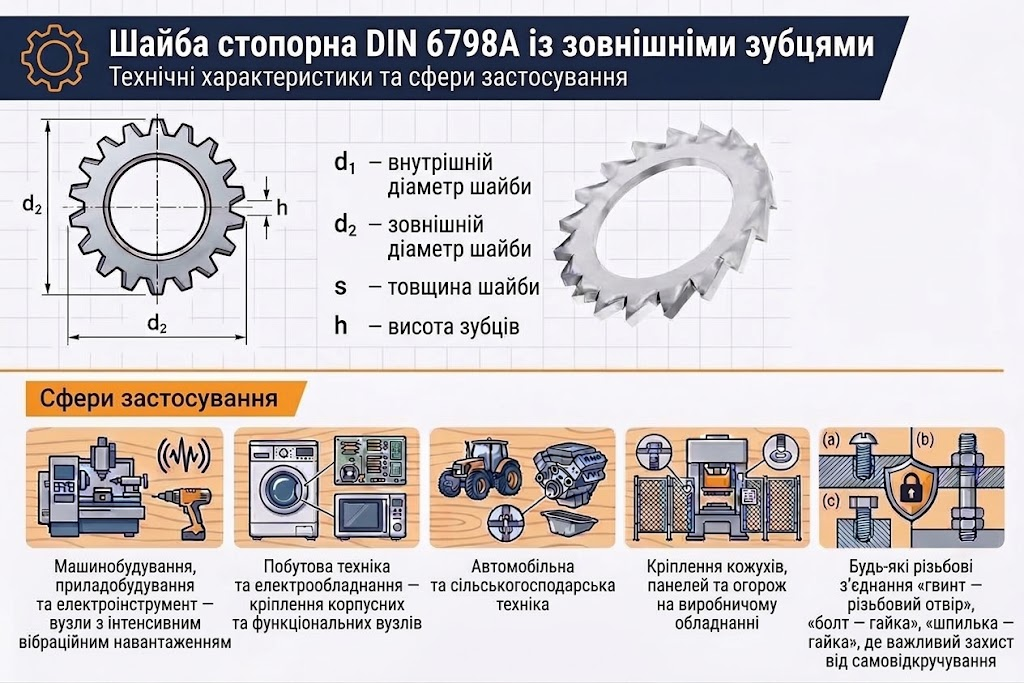

  Сфери застосування

• Машинобудування, приладобудування та електроінструмент — вузли з інтенсивним вібраційним навантаженням
• Побутова техніка та електрообладнання — кріплення корпусних і функціональних вузлів
• Автомобільна та сільськогосподарська техніка
• Кріплення кожухів, панелей і огороджень на виробничому обладнанні
• Будь-які різьбові з'єднання «гвинт — різьбовий отвір», «болт — гайка», «шпилька — гайка», де важливий захист від самовідкручування.

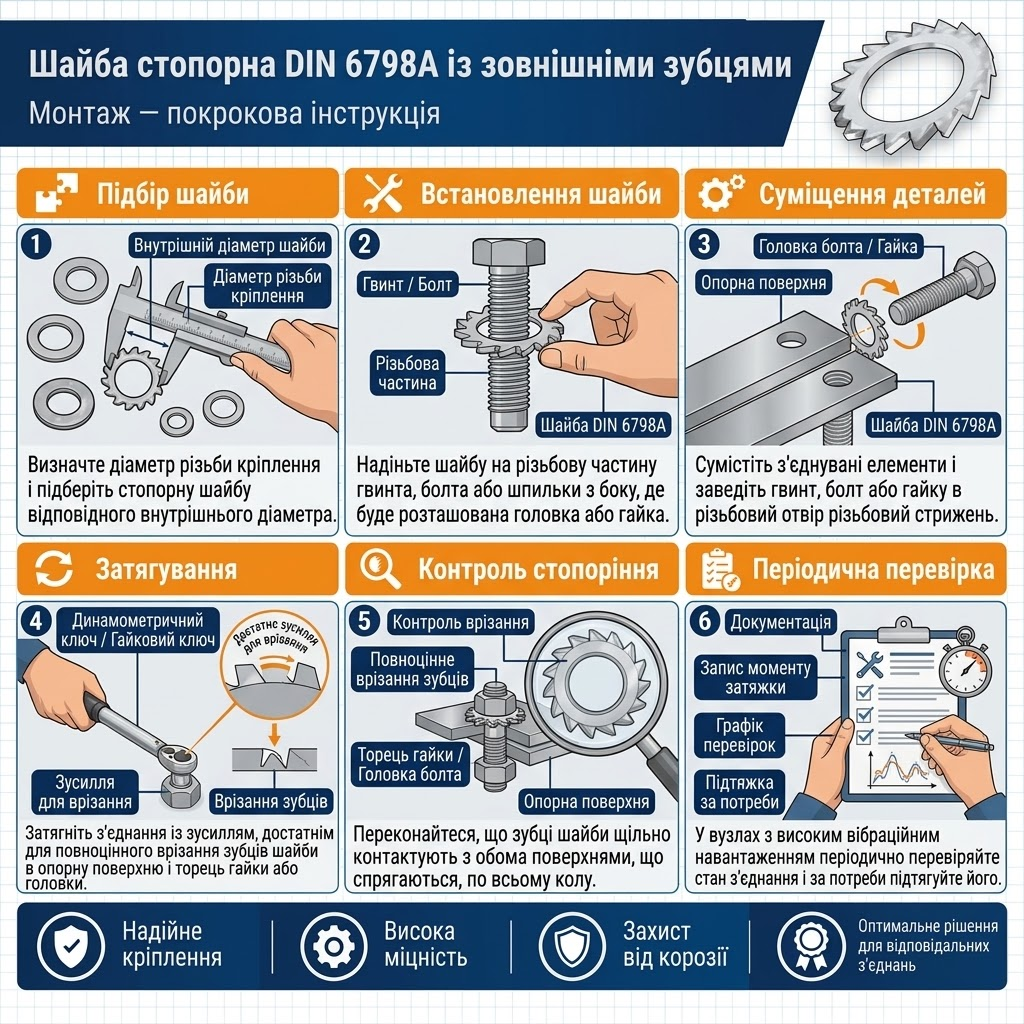

  Монтаж — покрокова інструкція

1. Підбір шайби. Визначте діаметр різьби кріплення і підберіть стопорну шайбу відповідного внутрішнього діаметра.
2. Встановлення шайби. Надіньте шайбу на різьбову частину гвинта, болта або шпильки з боку, де буде розташована головка або гайка.
3. Суміщення деталей. Сумістіть з'єднувані елементи і заведіть гвинт, болт або гайку в різьбовий отвір або на різьбовий стрижень.
4. Затягування. Затягніть з'єднання із зусиллям, достатнім для повноцінного врізання зубців шайби в опорну поверхню і торець гайки або головки.
5. Контроль стопоріння. Переконайтеся, що зубці шайби щільно контактують з обома поверхнями, що спрягаються, по всьому колу.
6. Періодична перевірка. У вузлах з високим вібраційним навантаженням періодично перевіряйте стан з'єднання і за потреби підтягуйте його.

  Корисні поради

• Використовуйте нову шайбу при кожному повторному складанні відповідального вузла — ефективність зубців знижується після багаторазового використання
• Не застосовуйте шайбу на декоративних і пофарбованих поверхнях, де важливий зовнішній вигляд, — зубці залишать видимі сліди
• Для вологого середовища та зовнішнього застосування обирайте виконання з нержавіючої сталі А2
• Затягуйте з'єднання з достатнім зусиллям — недотягнуте з'єднання із зубчастою шайбою не забезпечує повноцінного захисту від відкручування
• Для особливо відповідальних вузлів розгляньте комбінацію стопорної шайби з додатковим фіксатором різьби.
