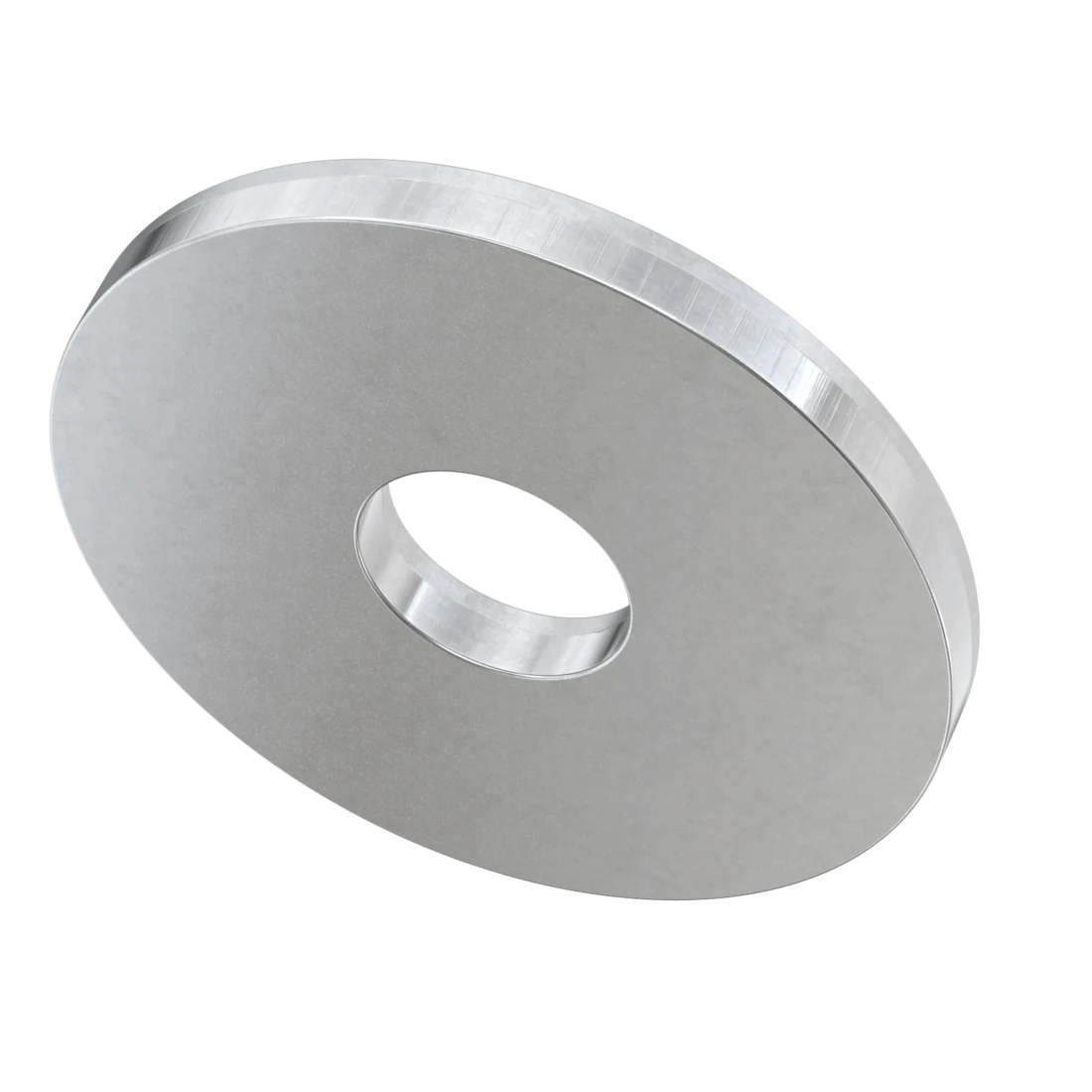

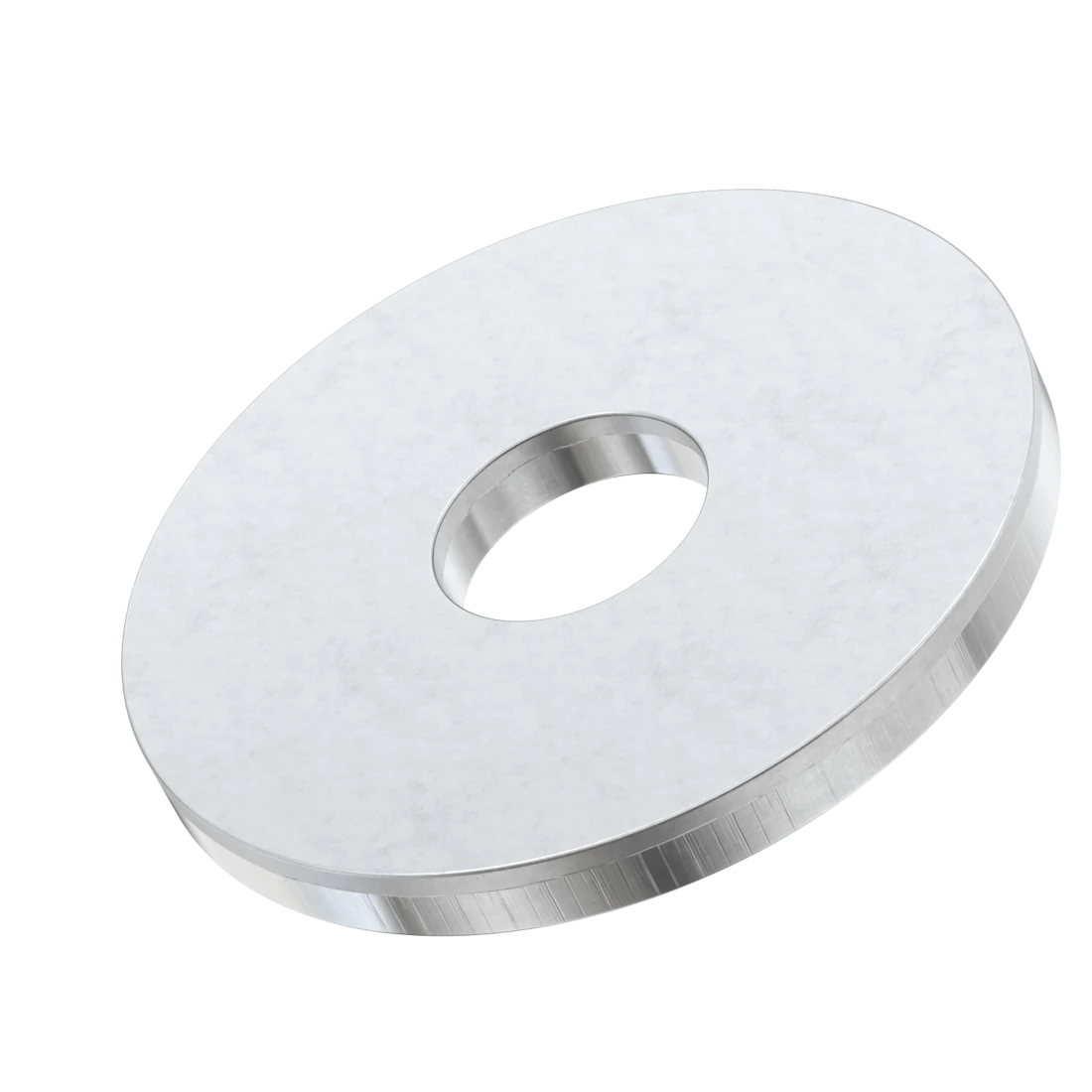

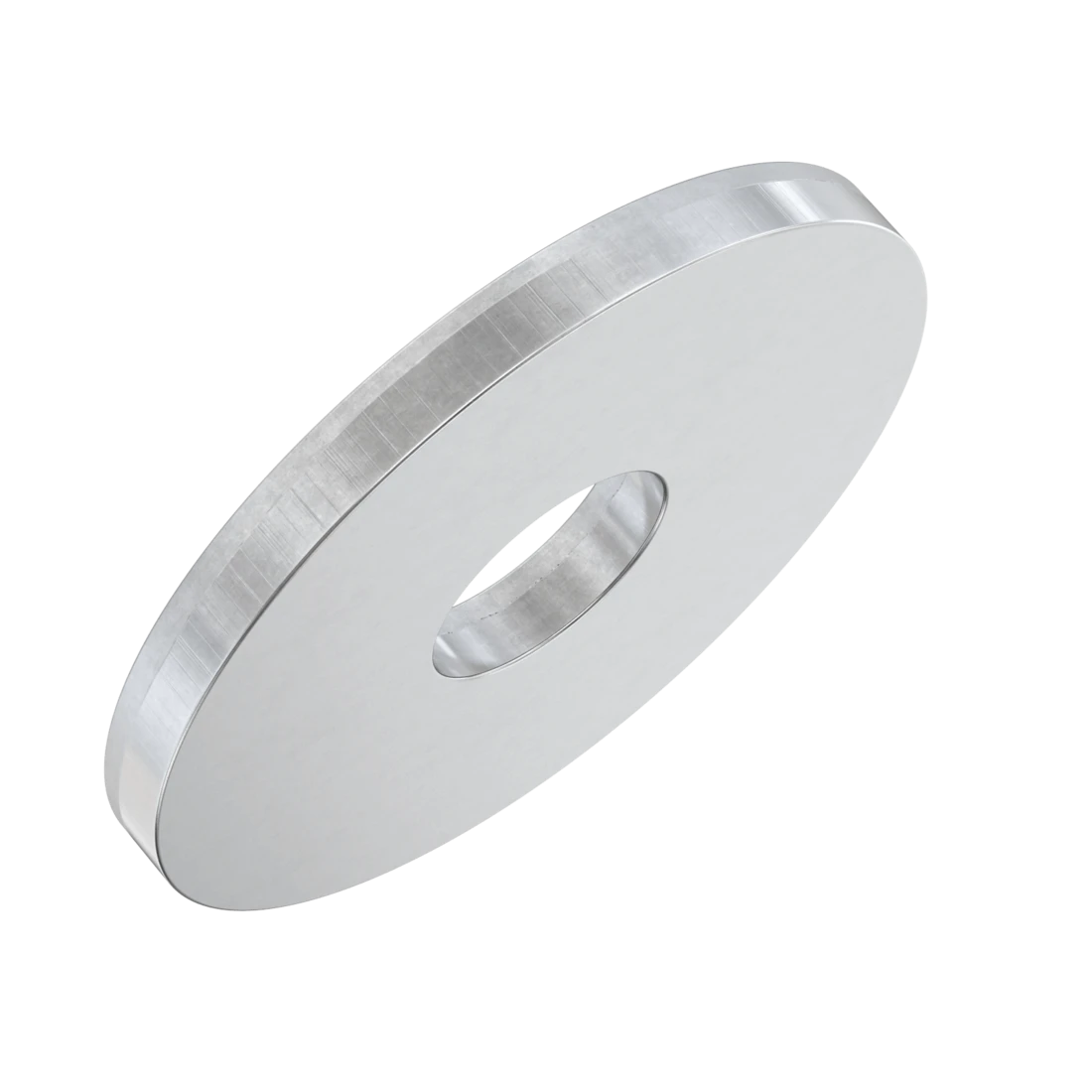

Шайба DIN 440 з великим зовнішнім діаметром зменшує тиск на поверхню та запобігає її пошкодженню.

Шайба з круглим отвором призначені для кріплення з діаметром метричного різьблення від М5 до М52 та дюймового різьблення від 3/16 до 2.

Використовується спільно з болтами, гвинтами, різьбовими шпильками в машинобудуванні, приладобудуванні, дерев'яному домобудуванні та інших промислових, виробничих і будівельних областях.

Шайба застосовується в досить складних з'єднаннях, тому що чудово переносить перепади температур, впливи довкілля та інші фактори.

Переваги

• Збільшена опорна поверхня знижує тиск на матеріал і запобігає його пошкодженню при затягуванні.

• Підвищена міцність – виготовляється з якісної сталі, стійка до деформацій.

• Різні варіанти виконання – кругла (DIN 440 R) та квадратна (DIN 440 V) форма для різних конструктивних завдань.

• Захист від корозії при оцинкованому або нержавіючому виконанні.

• Надійна фіксація – перешкоджає просіданню кріплення в м'яких матеріалах (дерево, пластик) та розподіляє навантаження.

Особливості

• Застосовується у дерев'яних та металевих конструкціях, особливо при роботі з болтами у м'яких матеріалах.

• Більший діаметр порівняно із звичайними шайбами ​​збільшує площу притиску.

• Квадратний варіант (V) зручний при встановленні в пази або для запобігання провертанню.

• Можливі виконання з різними покриттями: оцинковка, гаряче цинкування, нержавіюча сталь.

Розміри плоских збільшених шайб DIN 440 R з круглим отвором у мм.

Позначення

d - розмір різьблення кріпильного виробу

d1 – внутрішній діаметр шайби

d2 – зовнішній діаметр шайби

h - товщина

а - ширина квадратного отвору

Аналоги DIN 440

ГОСТ 6958-78 – збільшені шайби класів точності А та С для кріпильних деталей діаметром різьблення від 1 до 48 мм.

ISO 7094 - збільшені шайби плоскі, клас точності С.
