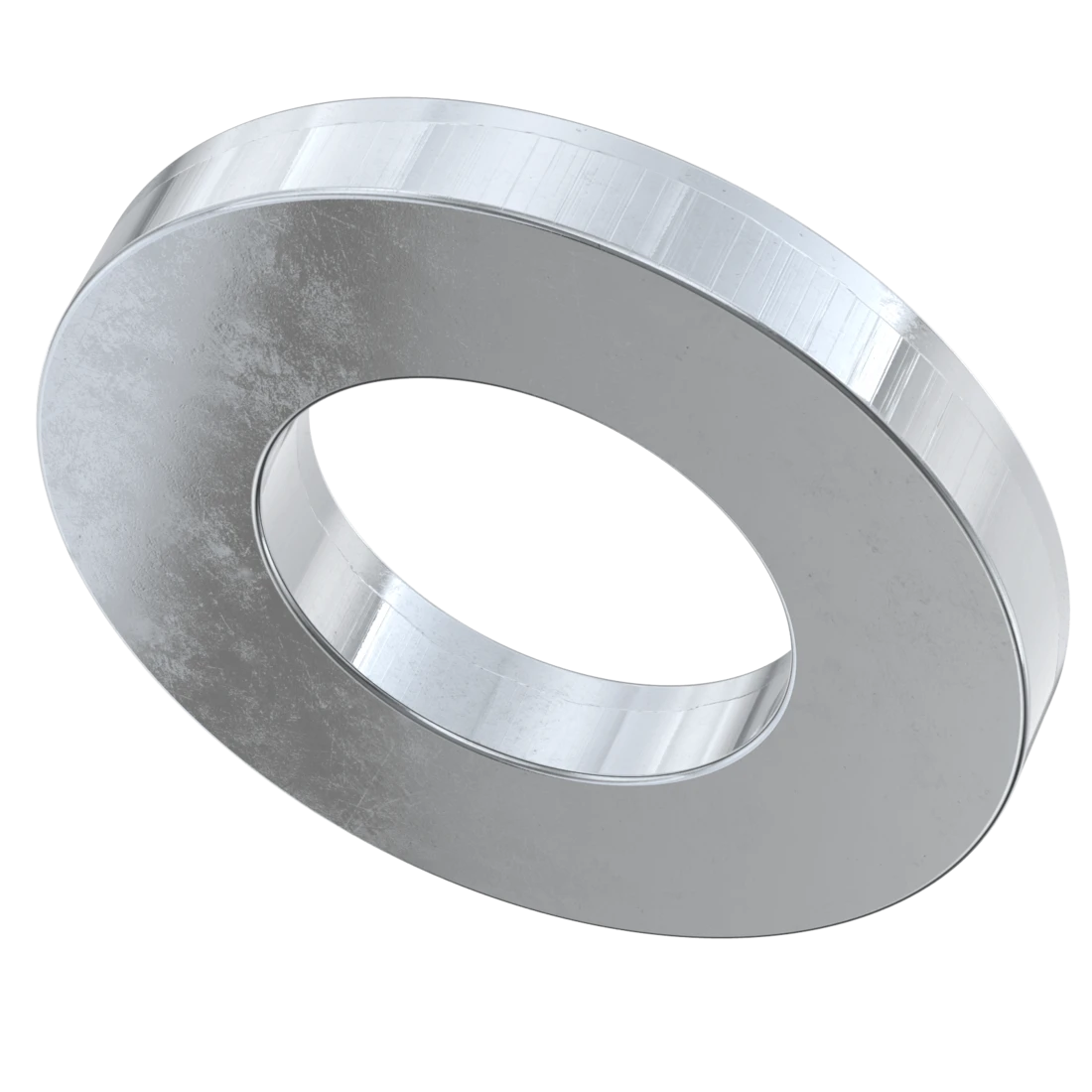

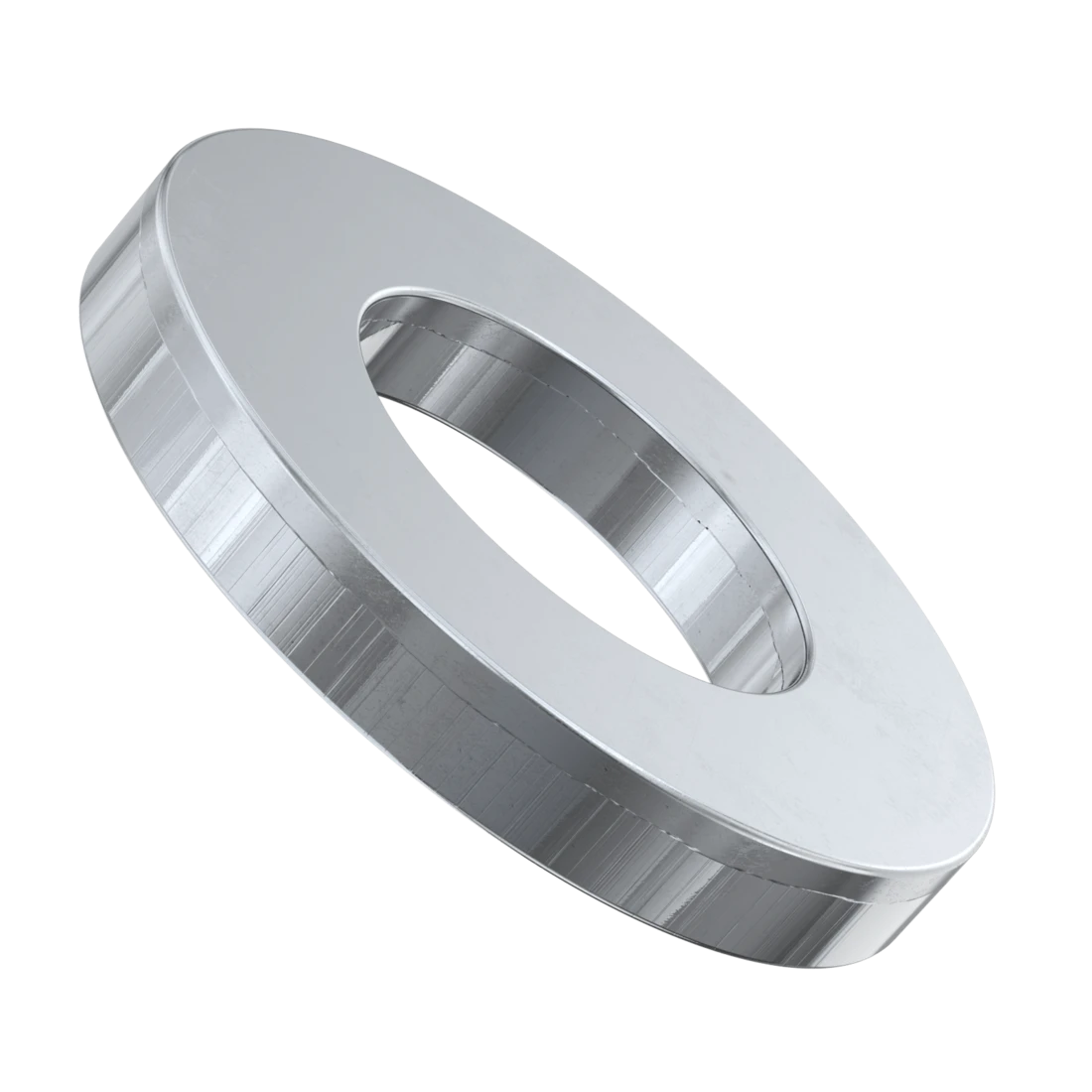

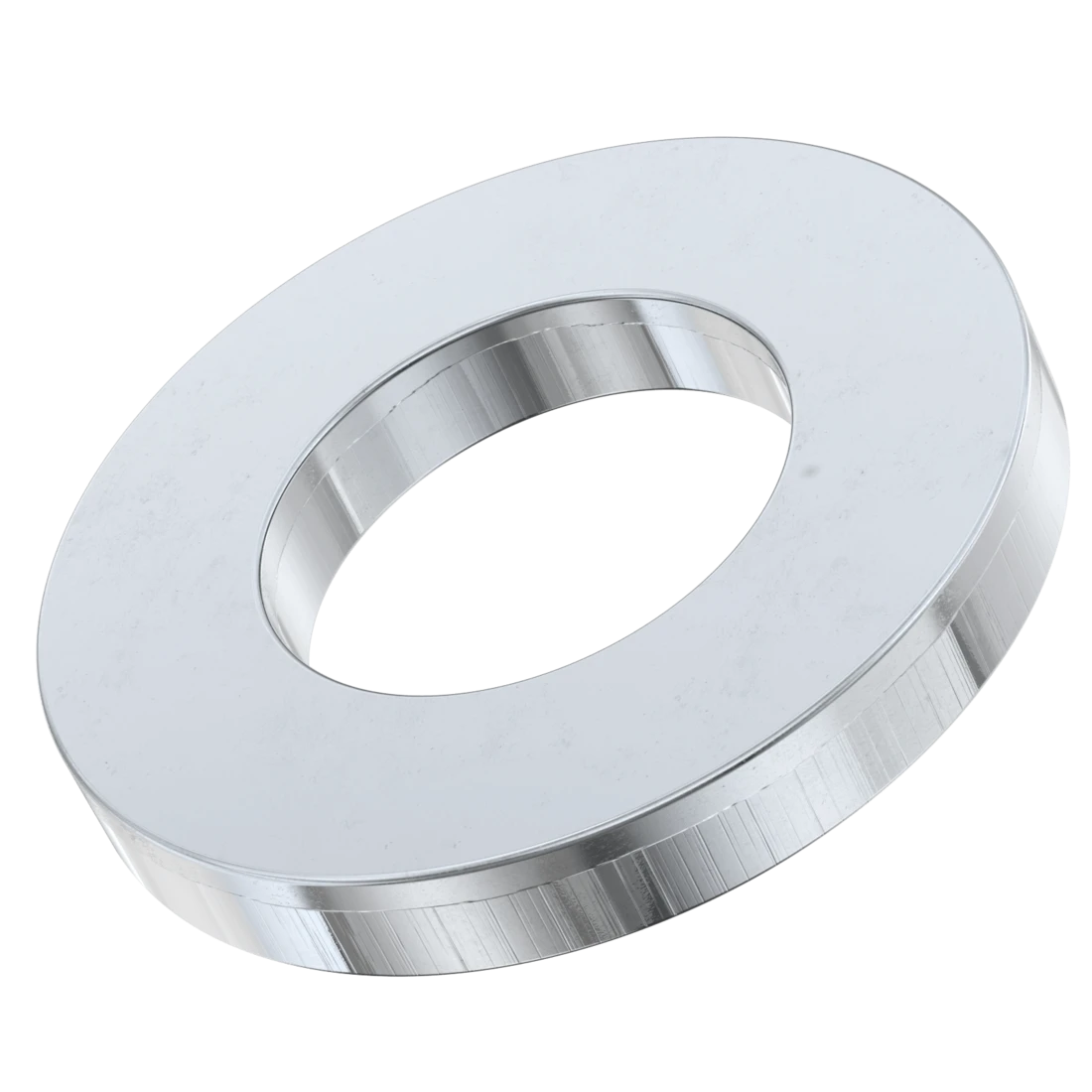

Шайба DIN 125 A – являє собою тонкий металевий диск з отвором у центрі, відноситься до найбільш поширених плоских шайб прийнятних у машинобудуванні, приладобудуванні з використанням болтів, гвинтів, гайок у з'єднаннях для збільшення притискної площі в деталі, що скріплюється.

Застосування

Стандартні шайби, які найбільше використовуються в загальному машинобудуванні. Рекомендуються для використання спільно з болтами, гвинтами та іншими елементами кріплення в машинобудуванні, будівництві та інших галузях народного господарства. Застосовуються зменшення тиску на опорну поверхню.

Діаметр отвору трохи більший за діаметр відповідного метричного кріплення. Застосовуються для зменшення та розподілу тиску на опорну поверхню.

Переваги

Установка підкладної шайби сприяє рівномірному розподілу прикладеного навантаження на більшій площі, що зменшує можливість деформації опорної поверхні.

Плоска підкладна шайба зменшує ступінь напруженості при затягуванні різьбових елементів кріплення, що збільшує міцність різьбових з'єднань.

Оцинкування поверхні сталевої шайби оберігає виріб від корозії та руйнування в процесі експлуатації, збільшує механічну міцність та зносостійкість шайби.

Розміри

Шайби, згідно стандарту DIN 125, можуть мати дві форми: А і В. У першому випадку вона має лише внутрішні фаски і призначається для використання з кріпильними виробами діаметром від 1,7 до 66 мм. Кріплення відрізняється наявністю як зовнішньої, так і внутрішньої фаски і розрахований на отвори діаметром від 1,7 до 165 мм. Фаски та радіуси, передбачені DIN 125, можуть бути виготовлені на розсуд виробника.

Технічні вимоги

Однією з основних вимог до матеріалу є твердість металу не нижче 300 HV.

Аналоги

ГОСТ 11371-78 - стандарт СРСР
ISO 7089 – всесвітній стандарт
ISO 7090 – всесвітній стандарт.
