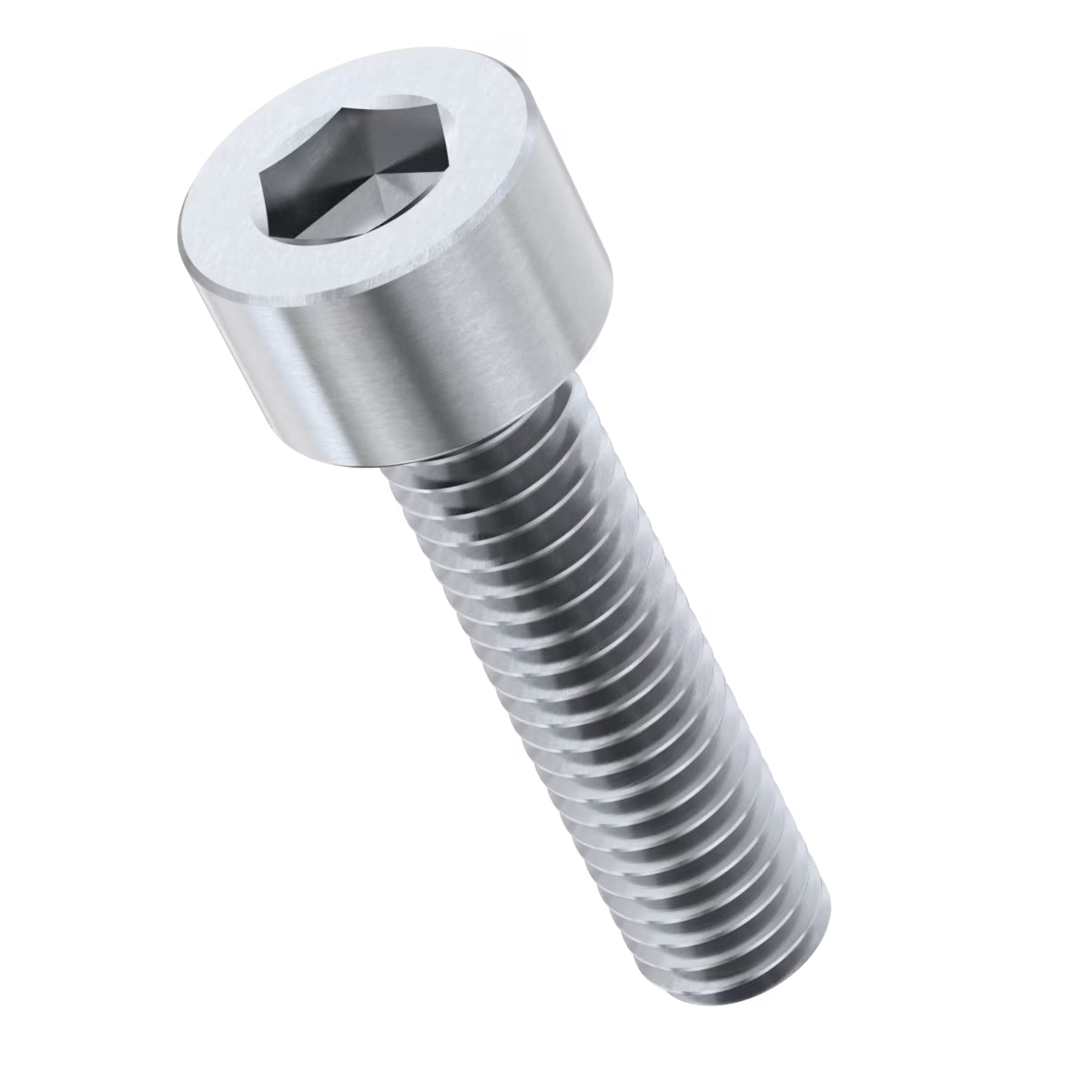

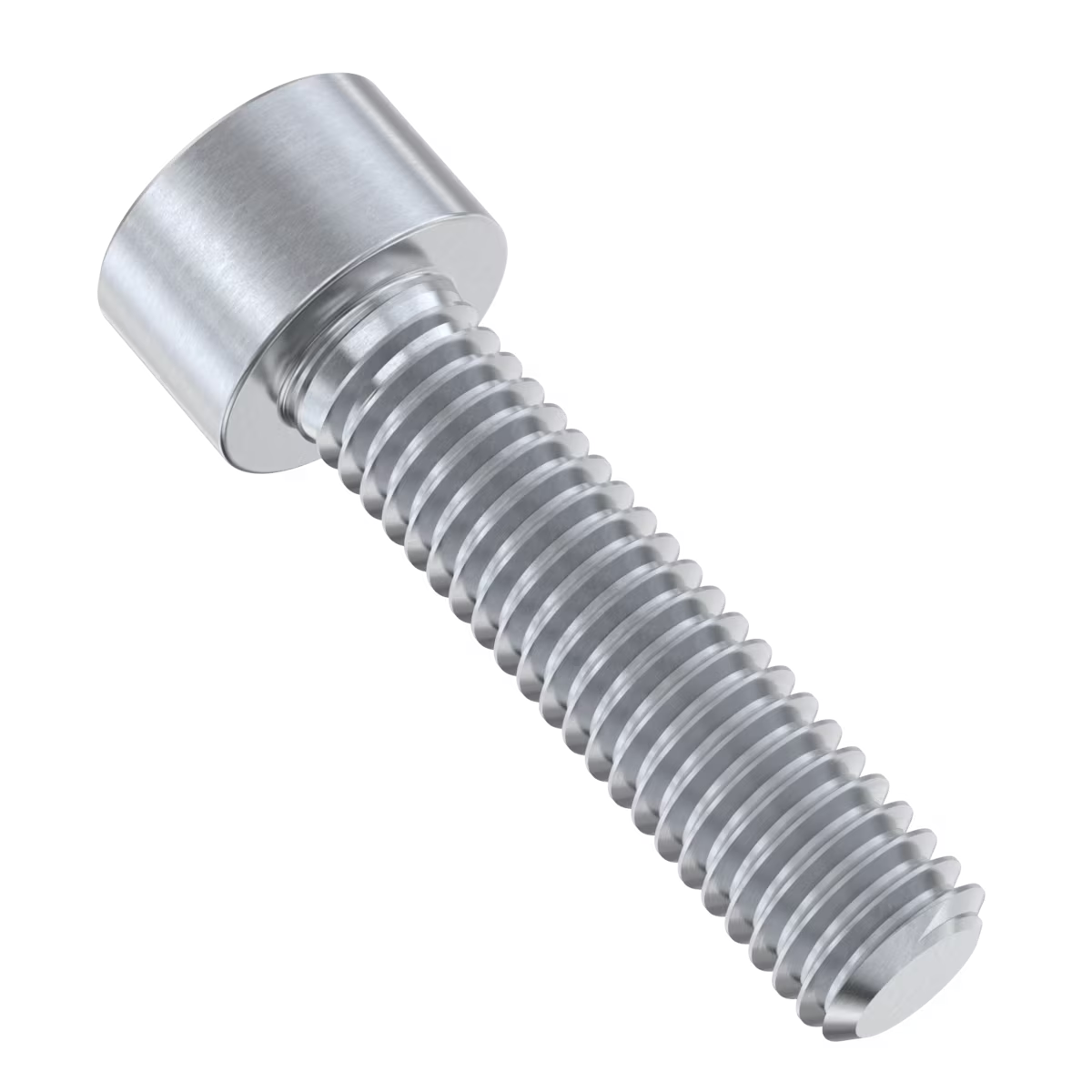

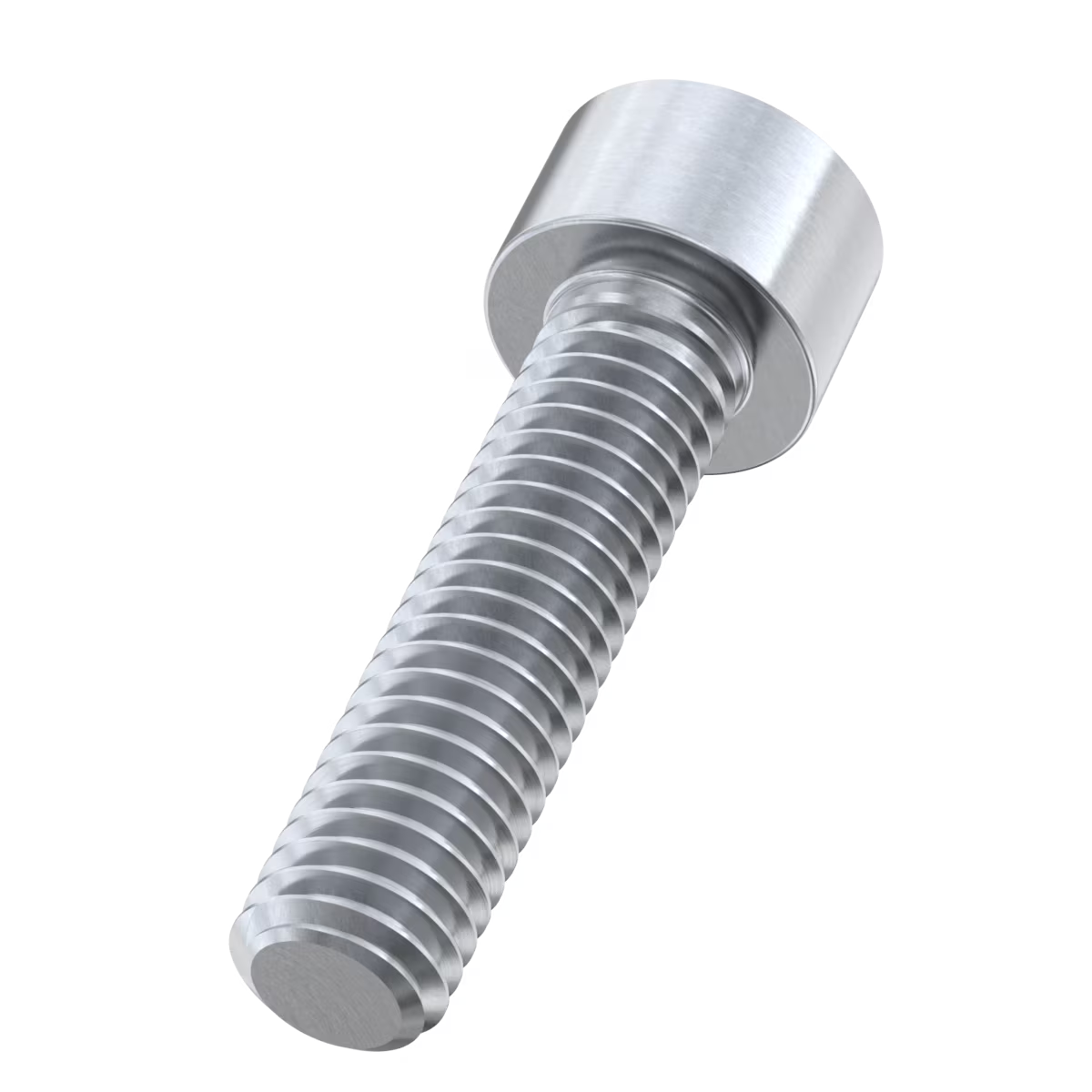

Гвинт DIN 912 з циліндричною головкою під внутрішній шестигранник

Особливості товару

• Циліндрична  головка компактного діаметра зі значною висотою — оптимальна для вузлів з обмеженим простором.

• Привід  — внутрішній шестигранник (imbus) під ключ або біту відповідного розміру.

• Плоска  опорна поверхня головки — рівномірний розподіл навантаження на матеріал без раззенковки.

• Клас  міцності 8.8 (також доступні вищі класи 10.9 та 12.9).

• Матеріал  — легована сталь; типові покриття — цинк або чорне оксидування.

• Метрична  різьба стандартного кроку, повна або неповна залежно від довжини.

Переваги

• Висока  несуча здатність з'єднання за компактного діаметра головки.

• Можливість  прикладання значного крутного моменту затягування через внутрішній шестигранник без ризику пошкодження суміжних деталей.

• Плоска  опорна поверхня головки забезпечує надійне прилягання та рівномірний розподіл зусилля затягування.

• Підходить  для встановлення в цекування (потайні заглиблення з плоским дном) для прихованого монтажу за потреби.

• Сумісний  зі стандартними шестигранними ключами та бітами, зручний для автоматизованого складання.

• Широкий  вибір класів міцності та покриттів під різні завдання.

Недоліки

• Головка  виступає над поверхнею матеріалу, якщо не передбачено цекування (гніздо) під її діаметр і висоту.

• Потрібен  точний підбір шестигранного ключа або біти — невідповідність розміру підвищує ризик зриву граней приводу.

• За  високого класу міцності потрібне застосування відповідних за міцністю гайок і шайб для реалізації повної несучої здатності.

• Вища  вартість порівняно з кріпленням під зовнішній шестигранник або хрестоподібний шліц того самого діаметра.

• Для  прихованого монтажу потрібна додаткова механічна обробка отвору (цекування) під головку.

Сфера застосування

• Машинобудування  та верстатобудування — вузли з високим навантаженням і обмеженим простором для інструмента.

• Складання  прес-форм, штампів і точного технологічного оснащення.

• Кріплення  кожухів, кришок і корпусів обладнання за потреби прихованого монтажу (з цекуванням отвору).

• Робототехніка  та автоматизовані виробничі лінії.

• Відповідальні  силові з'єднання в металоконструкціях і промисловому обладнанні.

Технічні характеристики

Таблиця розмірів і характеристик гвинтів (болтів) з внутрішнім шестигранником DIN 912 мм (дрібне різьблення)

Типовий розмірний ряд

Довжина гвинта, довжина різьбової частини та маса зазначаються окремо для кожного типорозміру в картці товару — таблиця наведена як довідковий орієнтир щодо основних параметрів головки, приводу та різьби згідно з DIN 912 / ISO 4762.

Спосіб монтажу

1. Просвердліть  у матеріалі наскрізний отвір під діаметр різьби гвинта.
2. За  потреби прихованого монтажу виконайте цекування (висвердлювання плоского заглиблення) під діаметр і висоту головки обраного розміру.
3. Вставте  гвинт в отвір і підберіть шестигранний ключ або біту точно за розміром гнізда (див. таблицю).
4. Затягніть  гвинт з рекомендованим для обраного класу міцності та діаметра моментом затягування, стежачи за щільним приляганням опорної поверхні головки.
5. Перевірте  відсутність люфту з'єднання і за потреби повторно перевірте момент затягування динамометричним ключем.

Поради

• Використовуйте  динамометричний ключ для відповідальних з'єднань, особливо за класів міцності 10.9 та 12.9.

• Підбирайте  розмір шестигранного ключа або біти точно під розмір гнізда, щоб уникнути зриву граней.

• Для  прихованого монтажу заздалегідь передбачте цекування отвору за діаметром і висотою головки.

• Підбирайте  гайки та шайби відповідного класу міцності, щоб реалізувати повну несучу здатність з'єднання.
