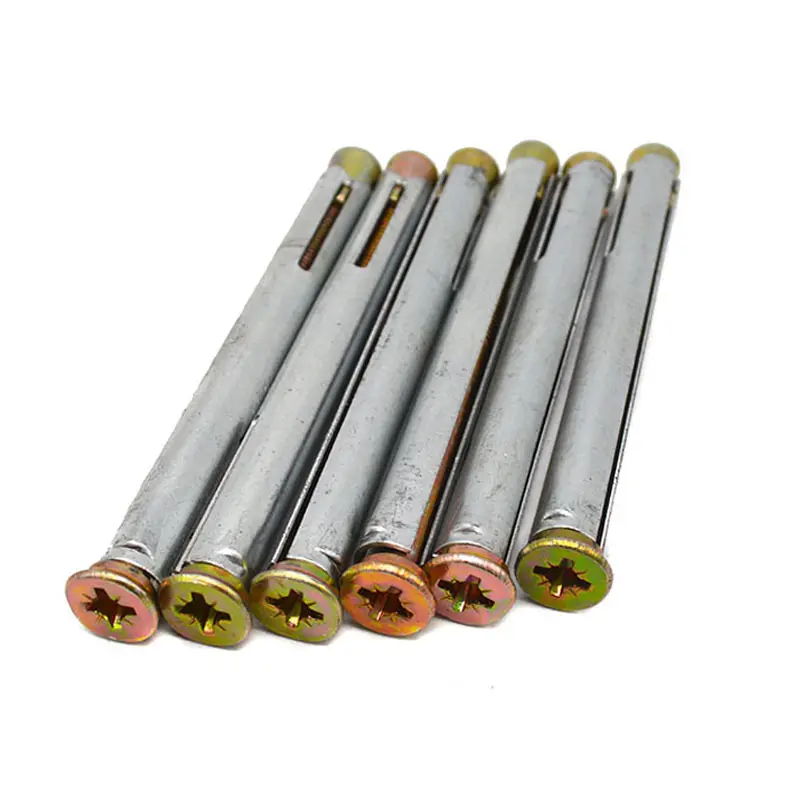

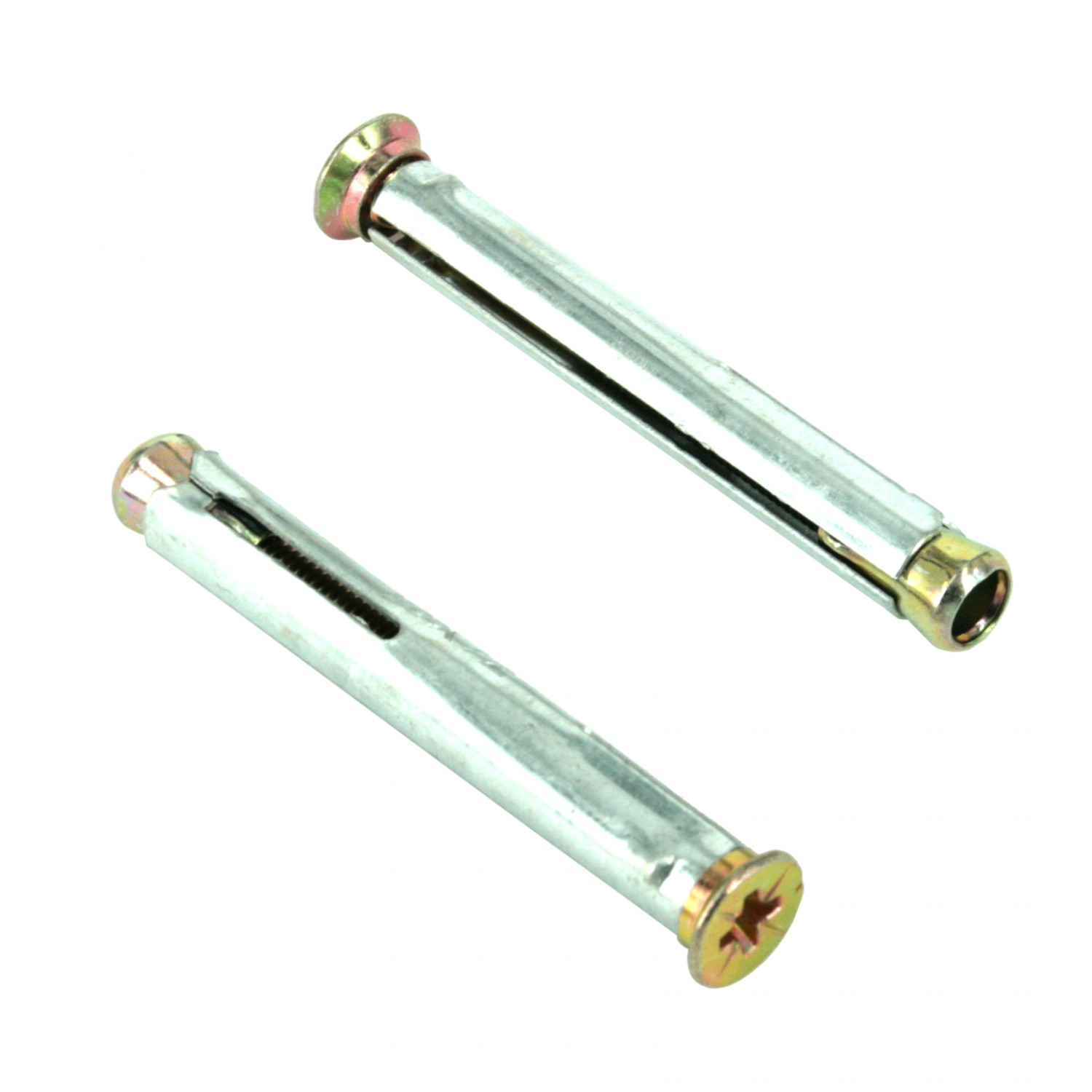

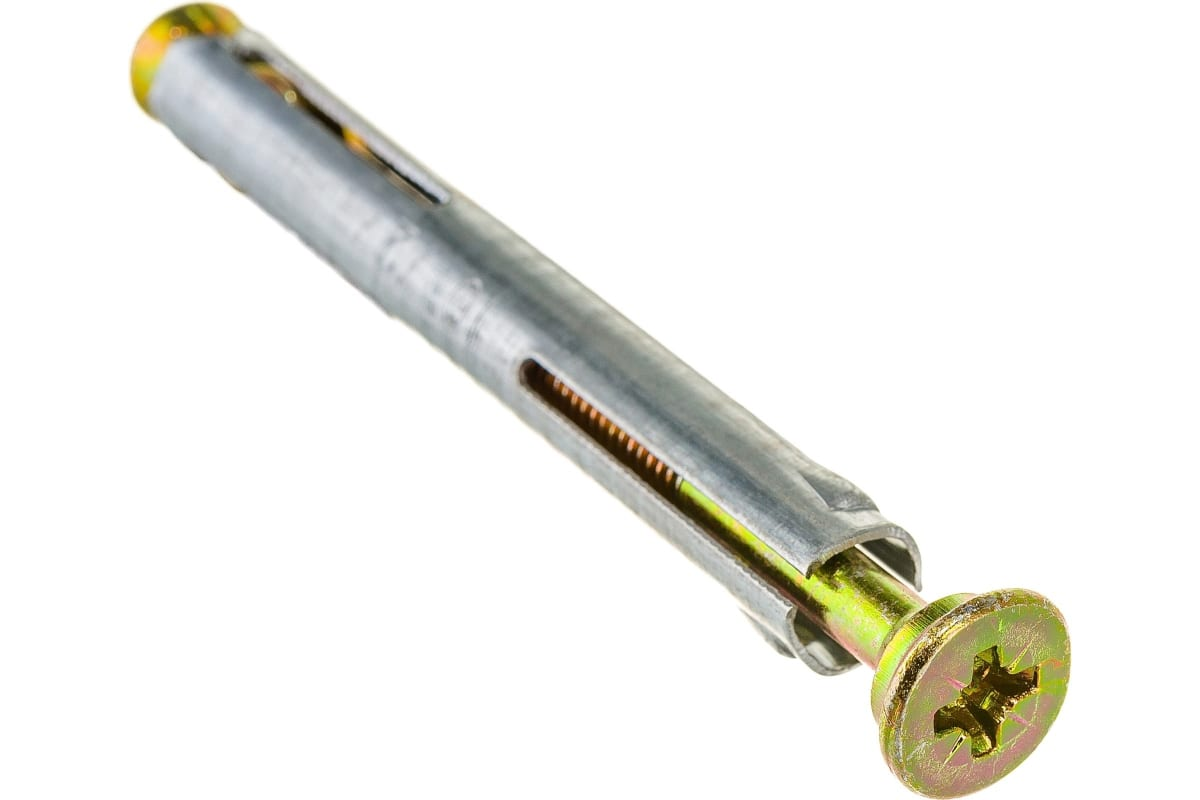

Металевий анкер рамний використовують для наскрізного монтажу. Анкер складається із сталевої розрізаної втулки, гвинта зі шліцем PZ 3 та конусної гайки. Конструкція анкера виконана таким чином, що розклинювання і фіксація його відбувається спочатку в основі, потім в матеріалі, що прикріплюється.

Виробництво анкерів регламентується ТУ заводу-виробника, оскільки немає відповідного DIN. Матеріалом служить вуглецева або легована сталь з високими характеристиками міцності. Для продовження терміну служби анкера готові деталі повинні мати антикорозійне цинкове покриття, яке може бути нанесене різними способами.

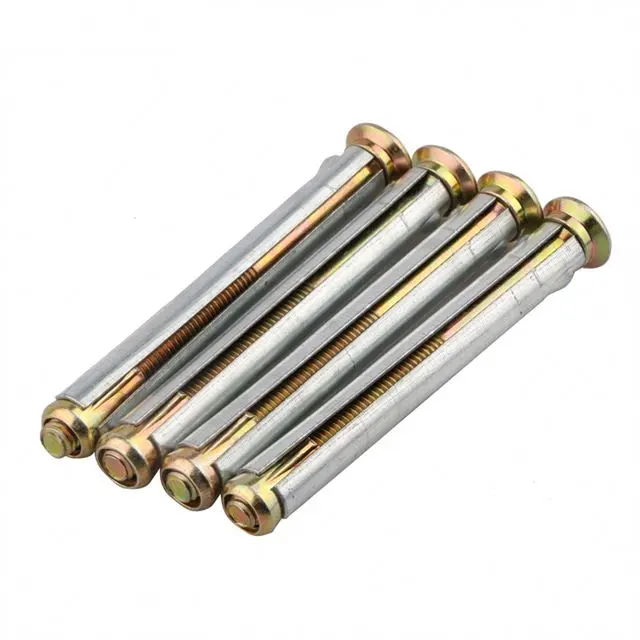

Конструкція рамного дюбеля нагадує полегшений анкерний болт із потайною головкою: різьбовий стрижень із конусною гайкою на кінці закріплений у цанговій гільзі. Оскільки розрізи виконані з двох сторін, при закручуванні гвинт буде затягуватися всередину корпусу, розпираючи втулку в декількох точках: в стіні і деталі, що прикріплюється. Зручність використання в тому, що головка гвинта не виступає над поверхнею, що дозволяє здійснювати прихований монтаж. Ефективним буде кріплення до бетону та природного каменю, а також до повнотілої та порожнистої цегли. Однак, рамний анкер не передбачає притискання деталі, що прикріплюється, а тільки фіксацію. Це слід враховувати при покупці кріплення.

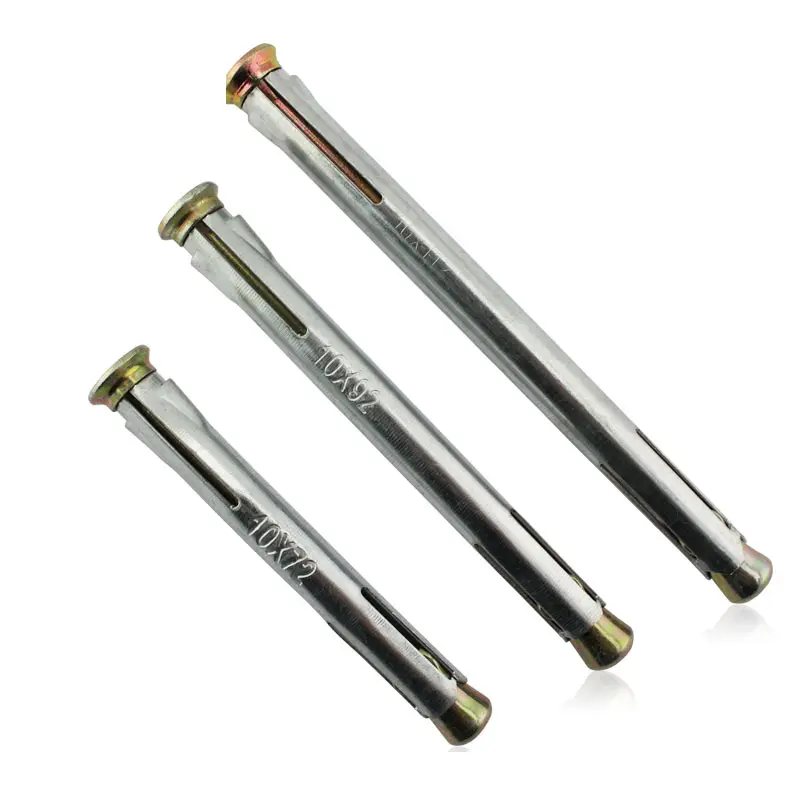

За діаметром. Болт має метричне різьблення та випускаються у розмірах від М6 до М12. Вибір варто робити, виходячи з щільності матеріалу.

По довжині. Чим масивнішою і товщою буде конструкція, яка кріпитиметься, тим довше потрібен буде анкер. Найчастіше зустрічаються розміри від 50 до 100 мм.

У чому перевага рамного металевого анкера

Переваги

• висока корозійна стійкість

• малі міжосьові відстані

• малі відстані до краю

• швидкий наскрізний та попередній монтаж

• навантаження може бути прикладене відразу після монтажу

• може бути демонтовано

• розпірний конус не злітає

Статистичні дані говорять про те, що лише за кілька місяців споживачі в Україні поглинають понад десять тисяч тонн різних анкерних кріплень. Пояснення такої популярності кріплення просте - це широка сфера застосування та технічні характеристики.

Встановлення віконної рами на стіні – складне завдання, тому що в даному випадку потрібна максимальна щільність прилягання, щоб унеможливити формування протягів, поява конденсату та інших небажаних явищ, що погіршують мікрокліматичні умови в приміщенні. Рама постійно піддається безлічі навантажень, від механічних до температурних, так що монтаж необхідно проводити у суворій відповідності до технології, мінімальний відступ від якої може призвести до руйнування. Спеціально для виконання цього завдання були розроблені віконні анкери, конструкція яких адаптована для фіксації віконних та дверних коробок.

Зовсім недавно аналізований металовироб використовувався для кріплення коробок і віконних рам до цегляної кладки або бетонного перекриття. Ось чому таке кріплення чи дюбель отримав назву рамний. Нині рамний металевий анкер повністю відповідає своїм характеристикам. Майже всі види схожих дюбелів зараз вживаються для того, щоб встановлювати не тільки металопластикові вікна, та й дверні коробки різної конфігурації з різних матеріалів.

Рамний анкер є ключовою ланкою будь-якої конструкції. Однак таке з'єднання кріплення використовується не тільки для кріплення віконних рам і дверних коробок. Як уже було сказано, анкер має значну універсальність.

Подібне кріплення цілком підійде для того, щоб до будь-якої основи можна було прикріпити рейки або дерев'яні бруси. Якщо вам необхідно настелити підлогу на порівняно невеликій площі, то вона цілком підійде при кріпленні настилу на бруси. Анкер на першому етапі фіксується і розклинюється в основі і тільки після цього закріплюється в матеріалі, що прикріплюється.

Схема монтажу

Просвердлити отвір діаметром дюбеля, вставити дюбель, закрутити шуруп.

Характеристики та розмірний ряд
