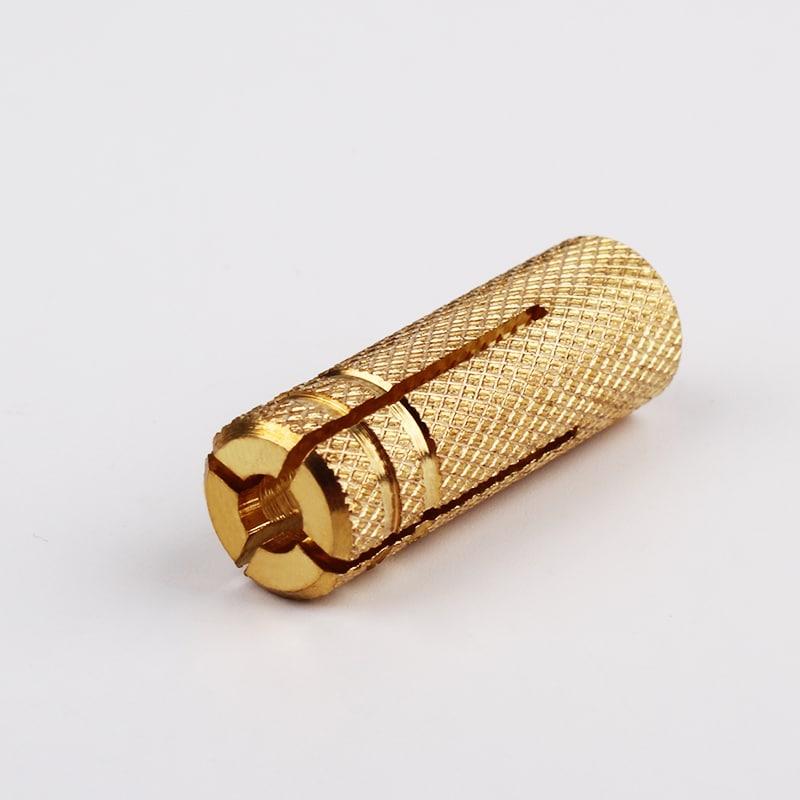

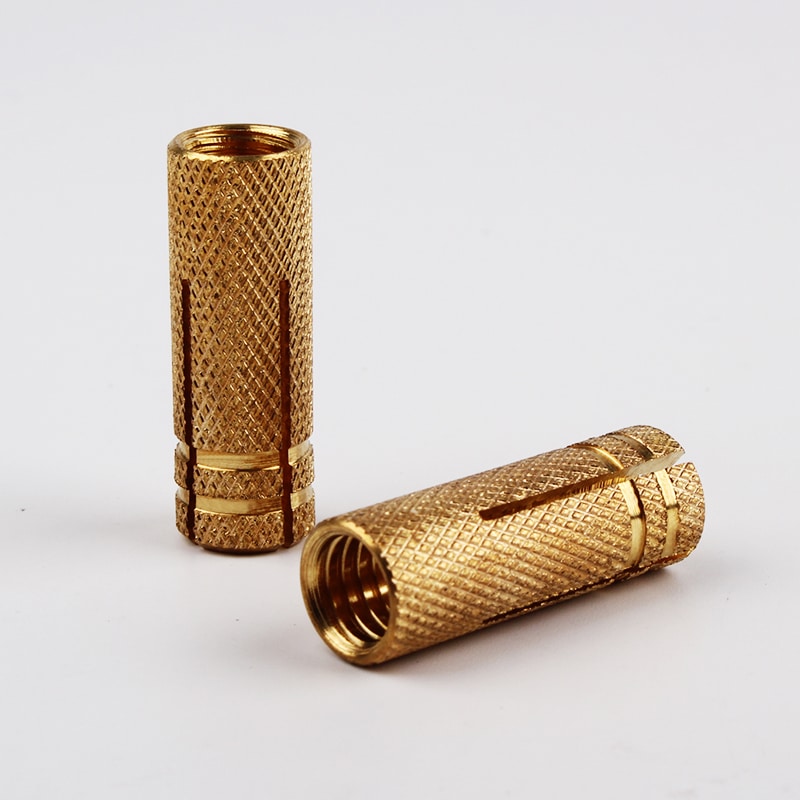

Виріб являє собою циліндричну цангову втулку з внутрішнім різьбленням. Анкер призначений для монтажу легких ненавантажених елементів, наприклад облицювальних або підвісних конструкцій. Розпірний ефект досягається шляхом вкручування різьбового виробу в втулку розпору, яка була попередньо встановлена ​​в будівельну основу. Що дуже зручно, тому що не потребує додаткового обладнання для встановлення анкера у проектне положення.

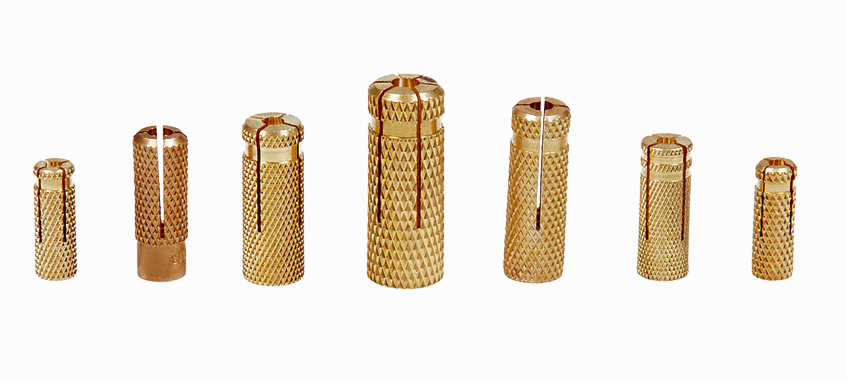

Залежно від вибору виробу, латунна розпірна втулка утворює внутрішнє різьблення безпосередньо в будівельній основі з діаметром: від 4 мм до 16 мм. При цьому висота втулки може становити від 18 мм до 55 мм.

Латунь, з якої повністю виконаний цанговий анкер-втулка, має стійкий опір до виникнення корозійних процесів. Що дає можливість встановлювати їх у різних агресивних середовищах без вмісту хлодиридів.

Сформувати кріпильний вузол із застосуванням латунної втулки розпірної досить легко. Для цього необхідно вставити її в отвір відповідного діаметра в будівельній підставі та вкрутити необхідний виріб з метричним різьбленням: болт, гвинт, шпильку тощо.

Простота та недорога ціна розпірної втулки з латуні зробили її унікальною не тільки для професійної діяльності, але й популярною для вирішення побутових завдань.

Факти про розпірну втулку з внутрішнім різьбленням

• Металевий дюбель для використання з метричними болтами, різьбовими стрижнями, гаками і стельовими кільцями.

• Має вогнестійкість

• Призначений для встановлення в залізобетон без тріщин та неармований бетон.

• Швидкий та простий монтаж шляхом розширення втулки під час затягування елемента з різьбленням.

• Установка врівень з основою.

• Коротка цанга не потребує глибокого свердління та великої товщини бетонної основи.

• Монтаж можливий при малих міжосьових та крайових відстанях.

• Латунь надає особливої ​​міцності та корозійної стійкості.

• Діаметри різьблення: М5, М6, М8, М10, М12

• Навантаження на вирив у стислому бетоні: 5, 7, 9, 11 кН (рекомендований коефіцієнт запасу міцності – 2,52).

Спосіб встановлення

Розрахунок довжини гвинта для монтажу врівень з поверхнею

Довжина дюбеля + товщина кріплення = мінімальна довжина гвинта

• Перевірити, чи відповідають параметри основи випробувальним, на підставі яких була визначена здатність навантаження з'єднань.

• Відзначити місця свердління відповідно до вимог мінімальних відстаней від краю та між кріпленнями.

• При свердлінні стежити, щоб не пошкодити арматуру залізобетону.

• Просвердлити отвори відповідно до вибраних параметрів (діаметр та глибина) перпендикулярно до основи.

• Очистити отвори щіткою і продути повітряним насосом.

• Забити латунну цангу, а потім затягнути різьбовий елемент, прикладаючи момент, що крутить, доки його кінець не упрється в дно отвору, що приведе до блокування кріплення в основі.

Переваги

• Невеликі розміри зменшують обсяг свердління, тим самим прискорюючи процес монтажу.

• Насічки на поверхні запобігають провертанню в підготовленій підставі, підвищуючи надійність фіксації.

• Внутрішнє різьблення дозволяє проводити демонтаж урівень з поверхнею і використовувати точку кріплення повторно.

• Латунь забезпечує довговічне та корозійно-стійке кріплення у вологих приміщеннях та на відкритому повітрі.

Застосування

Анкер-цанга забивається в отвір, діаметр якого точно відповідає зовнішньому діаметру металовиробу. У процесі вкручування метричного стрижня цангова спідниця розширюється, надійно фіксуючись у підставі. Повторний монтаж та демонтаж різьбового кріплення не послаблює здатність кріплення, що несе.

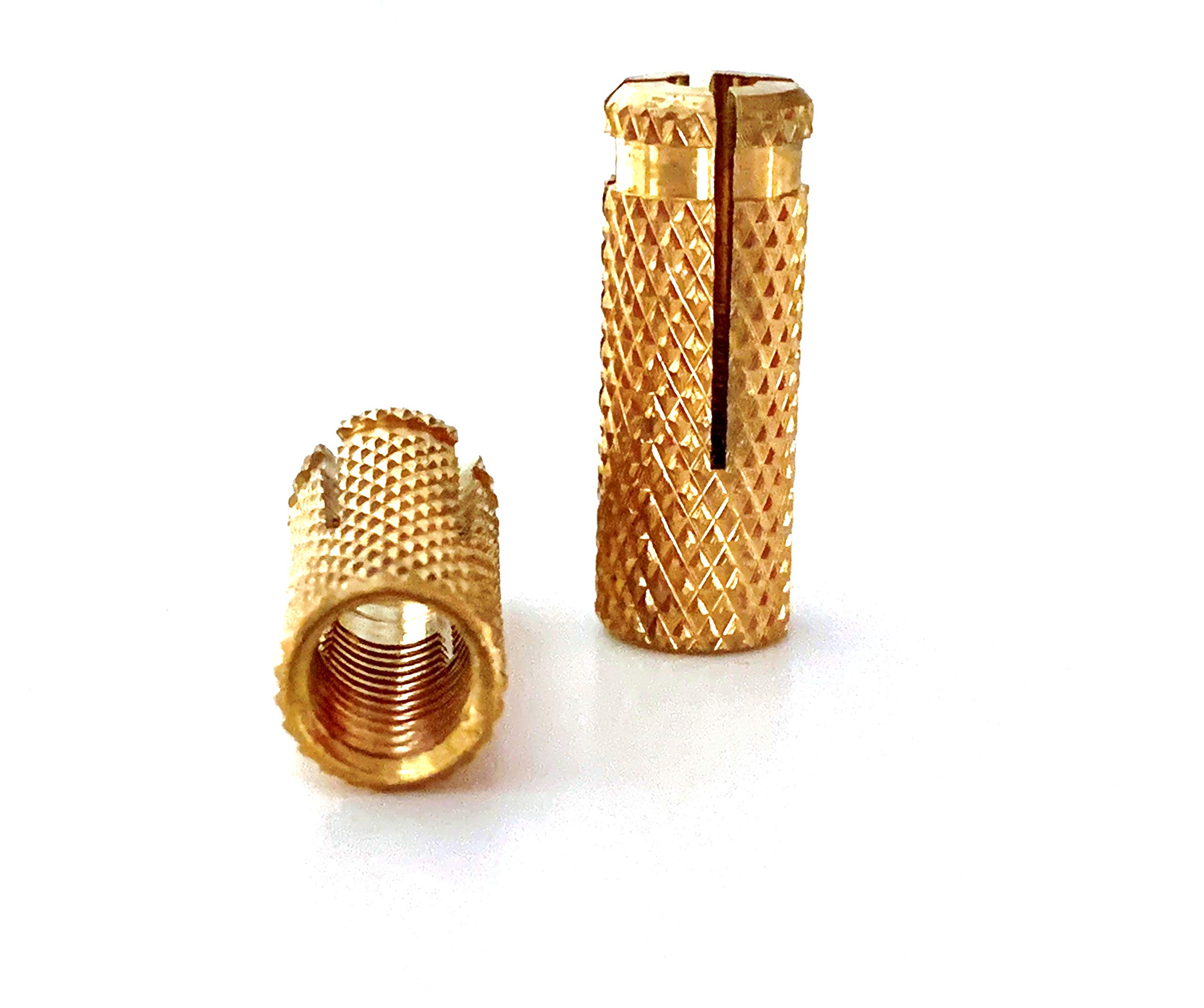

Конструкція анкера-втулки (цанга)
